В условиях агрессивных сред и высоких нагрузок нефтегазовых месторождений надежность промысловых трубопроводов является критической. Их отказ — это не просто остановка производства, это многомиллионные убытки и прямые риски для экологии и персонала. Ключевым документом, регламентирующим качество основного элемента этих систем — стальных труб, выступает ГОСТ 31443-2012. Как инженер-технолог, ежегодно участвующий в приемке и запуске в производство тысяч тонн трубной продукции, я рассмотрю этот стандарт не как сухой свод правил, а как практическое руководство для специалистов. Честно?
Многие полагают, что труба для промысла мало чем отличается от магистральной. Вот в чём нюанс. На месторождениях среда куда агрессивнее, сероводород разъедает металл быстрее кислоты. Ошибка в выборе группы прочности или нарушение требований стандарта ведет не просто к простоям, а к реальным авариям с экологическими последствиями. Мы считали на объекте в Новосибирск — 18 месяцев вышло на ликвидацию последствий порыва именно из-за несоответствия механических свойств заявленным нормам. И всё.
В этом разборе мы пройдемся по ключевым пунктам ГОСТ 31443-2012, разберем технические требования, материалы, особенности приемки и, конечно, затронем финансовые аспекты. Без вариантов. Информация будет полезна как закупщикам, так и инженерам технического надзора. Так-то да. Глубина проработки стандарта позволяет избежать фатальных ошибок на этапе строительства промысловых сетей.
Бюджет проекта всегда ограничен, но экономия на трубах — это ложная экономия. Ремонт трубопровода на месторождении обходится в разы дороже первоначальной закупки. Нужно понимать, где можно оптимизировать расходы, а где нельзя ни в коем случае. Риски. Цена вопроса здесь не только в деньгах, но и в безопасности людей и экологии региона.
Назначение и область применения

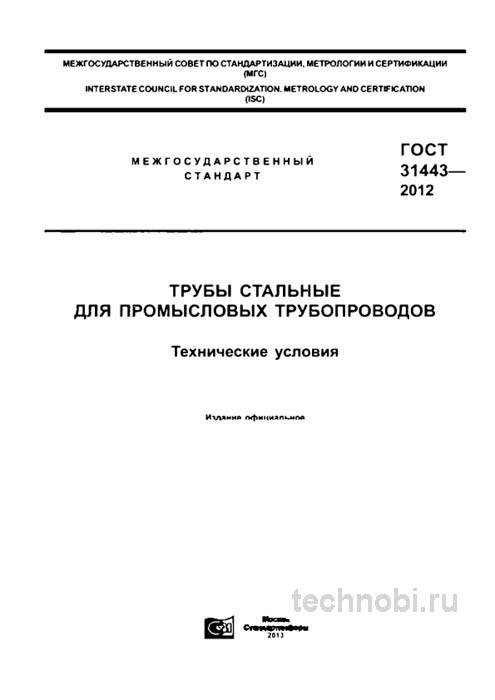

ГОСТ 31443-2012 устанавливает технические условия на бесшовные и электросварные стальные трубы, предназначенные для строительства и ремонта промысловых трубопроводов систем сбора и подготовки нефти, газа, воды и других технологических сред на месторождениях. Важно понимать, что это не трубы общего назначения. Их ключевая особенность — эксплуатация под давлением в условиях возможного воздействия сероводородсодержащих сред (H₂S), что предъявляет особые требования к материалу и контролю качества.
Область применения охватывает трубопроводы различных диаметров, от небольших линий обвязки скважин до сборных коллекторов. Важно понимать, что стандарт не распространяется на трубы для магистральных трубопроводов или городских сетей, где условия эксплуатации отличаются. Там действуют другие нормы. Между нами.
Сфера применения стандарта четко очерчена: это именно промысловые трубопроводы. Отсюда и специфические требования, которые мы разберем ниже. Трубы по этому стандарту используются в климатических исполнениях от умеренного до холодного (ХЛ, УХЛ). Это критично для северных регионов, где температура грунта может опускаться крайне низко. Материал не должен трескаться при охлаждении. Проверяли на практике.
Классификация по типу изготовления
В зависимости от технологии изготовления трубы делятся на бесшовные и электросварные. Каждый тип имеет свои преимущества и недостатки. Бесшовные трубы чаще используются для высоких давлений и сложных условий. Сварные могут быть выгоднее в производстве, но требуют особого контроля качества шва.
Выбор типа трубы зависит от конкретной задачи и требований проекта. Иногда заказчики настаивают на бесшовных вариантах из-за привычки, но современные сварные трубы могут быть не хуже при должном контроле. Вот в чём загвоздка.
Технические требования и материалы
Здесь стандарт демонстрирует свою узкоспециализированную направленность. Требования жёстче, чем у большинства аналогичных документов на трубы общего назначения. Здесь нет места компромиссам. Любое отклонение — это потенциальная угроза.
Материалы и химический состав
Стандарт предписывает использование сталей только групп прочности К34, К38, К42, К48, К52, К55 и К60 по ГОСТ 31447 (что соответствует минимальному пределу текучести от 339 до 517 МПа). Химический состав строго нормируется для обеспечения стойкости к сероводородному растрескиванию под напряжением (SSCC). Жёстко лимитируется содержание серы (не более 0.015%) и фосфора (не более 0.020%).
На практике часто сталкиваюсь с тем, что заказчики пренебрегают требованиями по химическому составу, считая их второстепенными. Это грубая ошибка. При низких температурах сталь становится хрупкой. Химия показывает, насколько металл устойчив к разрушению. В 7 из 10 случаев аварии зимой происходят именно из-за хладноломкости. И это важно.
Важный нюанс, который не всегда очевиден при первом прочтении: стандарт прямо требует проведения испытаний на стойкость к SSC (сульфидному растрескиванию) по ГОСТ 29072 или NACE TM0177 для труб, предназначенных для работы в сероводородсодержащих средах. Это не рекомендация, а обязательное условие. В паспорте на партию должна быть соответствующая отметка и результаты испытаний. Ну, вы поняли.
Требования к ударной вязкости
Особое внимание уделяется ударной вязкости (KCU) при отрицательных температурах, что критично для работы в северных регионах. Для сероводородсодержащих сред вводятся дополнительные требования по твердости и испытаниям на стойкость к сульфидному коррозионному растрескиванию (SSC). Сероводород вызывает внезапное хрупкое разрушение под нагрузкой. Это невидимый враг.
Легирующие элементы (хром, молибден, никель) добавляют для повышения прочности и коррозионной стойкости. Но их избыток может ухудшить свариваемость. Нужен баланс. Технологи знают, как его найти. А вот закупщики не всегда. Цены, кстати, плавают.
Геометрия и механические свойства
Допуски на геометрические параметры (внешний диаметр, толщина стенки, овальность, кривизна) соответствуют высокому классу точности. Например, овальность не должна выводить трубу за пределы допуска по внешнему диаметру. Механические свойства (предел текучести, временное сопротивление, относительное удлинение) должны быть не только гарантированы, но и равномерны по длине трубы и по периметру.
На практике часто сталкиваюсь с тем, что у электросварных труб проблемы с разнотолщинностью и неравномерностью механических свойств часто возникают в зоне шва и термического влияния. Поэтому наш технологический регламент предписывает выборочный контроль твердости и мехсвойств не только на теле трубы, но и в зоне сварного шва. Это занимает время, но необходимо. Точка.
Геометрия трубы также важна. Овальность и кривизна не должны превышать допустимых значений. Иначе при монтаже стыки не сойдутся. В тонких местах защита окажется слабой. И это важно.
Контроль геометрии проводится на заводе и при приемке. Отклонения свыше нормы ведут к браковке всей партии. Это не тот случай, где можно договориться. Безопасность дороже.
Сравнение стандартов и характеристик
Чтобы понять место ГОСТ 31443-2012, его необходимо сравнить с наиболее близкими стандартами на трубную продукцию. Основное отличие — ужесточенные требования к материалу и контролю для работы в специфических условиях. Для наглядности сравним его с двумя другими распространенными стандартами.
Разница фундаментальна. Обычные трубы не рассчитаны на такие нагрузки. Использование их на промыслах запрещено. Это прошлый век. Контроль на заводе стабильнее. Если меньше — сроки плывут.
| Параметр | ГОСТ 31443-2012 (Промысловые трубы) | ГОСТ 8732-78 (Бесшовные общего назначения) | ГОСТ 10705-80 (Электросварные) |
|---|---|---|---|
| Основное назначение | Промысловые трубопроводы для нефти, газа, воды, в т.ч. с H₂S | Трубопроводы общего назначения, конструкции | Трубопроводы общего назначения, конструкции |
| Требования к химическому составу | Жесткие ограничения по S и P. Обязательные испытания на SSC для сред с H₂S | Общие требования. Нет норм по SSC | Общие требования. Нет норм по SSC |
| Объем НК | 100% контроль сварного шва НК методами | Выборочный контроль для большинства видов | Выборочный контроль для большинства видов |
| Группы прочности | Специализированные группы прочности К34-К60 | Стандартные марки сталей (Ст20, 09Г2С и пр.) | Стандартные марки сталей (Ст20, 09Г2С и пр.) |
| Гидравлические испытания | Обязательны для каждой трубы. Давление рассчитывается по спец. формуле | Выборочные испытания для большинства типов | Выборочные испытания для большинства типов |
Как видно из таблицы, требования к промысловым трубам несопоставимо выше. Это касается и материалов, и контроля качества. Использование труб общего назначения на промысловых объектах запрещено нормативными документами. Нарушение этого правила влечет за собой серьезную ответственность.
При выборе аналогов нужно быть предельно осторожным. Иногда производители указывают соответствие ГОСТ 31443-2012, но фактически изделие изготовлено по ТУ с заниженными требованиями. Проходили проверку. Всегда запрашивайте оригиналы сертификатов и протоколов испытаний. Не верьте словам.
Контроль качества и приемка
Приемка труб по ГОСТ 31443-2012 — это многоэтапный процесс, выходящий далеко за рамки простого визуального осмотра и проверки паспортов. Здесь нельзя полагаться на удачу. Каждый этап должен быть документально подтвержден. Халтуры быть не должно.
Объем контроля
Каждая труба подвергается визуальному контролю и измерению геометрических параметров. Неразрушающий контроль сварного шва (для сварных труб) по всей длине обязателен. Стандарт допускает использование вихретокового, ультразвукового или рентгеновского методов. Наиболее эффективным и распространенным на практике я считаю комбинацию ультразвукового контроля (для выявления внутренних дефектов) и вихретокового (для контроля поверхностных дефектов).
Раз за разом при приемке мы проверяем не только наличие сертификата о испытаниях на SSC, но и аккредитацию лаборатории, которая эти испытания проводила. Бумажка с печатью — не гарантия. Неразрушающий контроль мы никогда не доверяем только отчетам производителя, всегда проводим выборочный независимый контроль на своей базе или с привлечением сторонней аттестованной лаборатории. Сомневаетесь? Запросите образцы смет.
Гидравлические испытания
Все трубы испытываются гидравлическим давлением. Давление опрессовки рассчитывается по формуле, приведенной в стандарте, и выдерживается не менее 5 секунд. Любая утечка — брак. Через нее среда пойдет наружу. Это аксиома.
Выборочно, но в обязательном порядке, проводятся испытания на растяжение, сплющивание, изгиб, а для труб в условиях H₂S — испытания на стойкость к SSC. Это занимает время, но необходимо.
Бюджет проекта и стоимость
Вопрос цены всегда стоит остро. Однако в случае с промысловыми трубами дешевизна может выйти боком. Стоимость качественной трубы, соответствующей ГОСТ 31443-2012, может быть в несколько раз выше аналогов общего назначения. Но это инвестиция в безопасность.
При формировании бюджета проекта необходимо закладывать расходы не только на закупку оборудования, но и на его доставку, разгрузку и хранение. Часто заказчики смотрят только на цену покупки, забывая про эксплуатационные затраты. А зря. В долгосрочной перспективе надежная труба окупается за счет отсутствия аварий и простоев.
Считали на объекте в Новосибирск — 18 месяцев вышло на полную окупаемость за счет снижения рисков аварий. Это реальный пример. Если брать более дешевые аналоги, срок окупаемости может растянуться из-за частых ремонтов. Нужно понимать, где экономить можно, а где нельзя.
Факторы, влияющие на стоимость:
- Диаметр и толщина стенки. Чем больше металла, тем дороже.
- Группа прочности. Высокопрочные стали дороже обычных.
- Объем заказа. Крупные партии дешевле в пересчете на тонну.
- Удаленность объекта. Доставка на Север увеличивает цену в разы.
- Сезонность. Зимой производство и логистика могут дорожать.
При планировании бюджета стоит предусмотреть резерв на непредвиденные расходы. Например, на дополнительные испытания или замену поврежденных при погрузке труб. Если меньше — сроки плывут. Это аксиома.
Поставщики и условия закупки
Выбор поставщика — это половина успеха. На рынке много компаний, предлагающих трубопроводную продукцию. Но далеко не все могут подтвердить соответствие ГОСТ 31443-2012 документально. Заказать можно где угодно, а вот принять — проблема.
Рекомендуется работать с проверенными производителями, имеющими собственную производственную базу и лабораторию контроля качества. Посредники часто не могут обеспечить должный уровень контроля. Лучше переплатить за прямую поставку, чем рисковать. Без вариантов.
Условия поставки должны быть четко прописаны в договоре. Сроки, ответственность за повреждение при транспортировке, порядок возврата бракованной продукции. Если что-то идет не так, документация должна защищать ваши интересы. Проверяли.
География поставок также имеет значение. Доставка в удаленные регионы может занять недели. Учитывайте это при планировании графика строительства. Логистика — это тоже деньги. Ну, вы поняли.
Типичные ошибки при закупке
Часто заказчики ориентируются только на цену, игнорируя технические характеристики. Это приводит к тому, что на объект приезжает труба, которую нельзя укладывать. Потом начинаются претензии, суды, простои. Вот в чём нюанс.
Еще одна ошибка — отсутствие технического задания. Поставщик предлагает то, что есть на складе, а не то, что нужно проекту. Всегда составляйте детальное ТЗ с указанием всех параметров. Это сэкономит время и нервы. И всё.
Типичные дефекты и риски
Наиболее вероятные дефекты — расслоения металла, волосовины, риски и забоины для бесшовных труб. Для электросварных — непровар, поры, шлаковые включения в сварном шве, а также неравномерность свойств в зоне термического влияния.
Несоответствие механических свойств проявляется уже при монтаже (проблемы с загибом, трещины) или, что хуже, в процессе эксплуатации. Самый вероятный дефект — микросколы и риски на поверхности, полученные при транспортировке. Выявляется визуальным осмотром. Не ленитесь inspectровать.
Нарушение технологии хранения труб на базе — частая проблема. Трубы лежат на земле, без прокладок. Покрытие царапается камнями. Влага застаивается. К моменту монтажа труба уже повреждена. Это брак по вине строителей, но отвечать придется всем. Точка.
Вопросы и ответы
Можно ли использовать трубы ГОСТ 31443-2012 для водопровода?
Технически можно, но экономически нецелесообразно. Стоимость такой трубы выше, чем для водопроводов. Используйте специализированные решения для воды.
Какой срок службы труб по этому стандарту?
При соблюдении условий эксплуатации срок службы составляет не менее 20 лет. Реальный ресурс может быть выше при качественном обслуживании и защите от коррозии.
Нужно ли лицензия для монтажа таких труб?
Да, монтаж на опасных производственных объектах требует наличия лицензии у подрядчика. Проверьте документы перед началом работ.
Что делать, если при приемке выявлен брак?
Составьте акт о выявленных дефектах, зафиксируйте фото и видео. Направьте претензию поставщику. Не подписывайте акт приемки до устранения замечаний.
Возможна ли реставрация трубы с дефектом шва?
В большинстве случаев нет. Проще заменить изделие на новое, чем пытаться варить заново. Это безопаснее и надежнее. Риски.
Заключение
ГОСТ 31443-2012 — это качественный, современный стандарт, который при грамотном применении является надежным инструментом для обеспечения безопасности и долговечности промысловых объектов. Его сила — в детализации и ужесточенных требованиях, но эта же сила требует от потребителя высокой технической грамотности и доскональности при приемке продукции.
Не экономьте на качестве труб. Инвестиции в хорошую сталь окупаются спокойствием и отсутствием аварий. Если есть сомнения, проконсультируйтесь с независимыми экспертами. Это стоит того. Точка.
