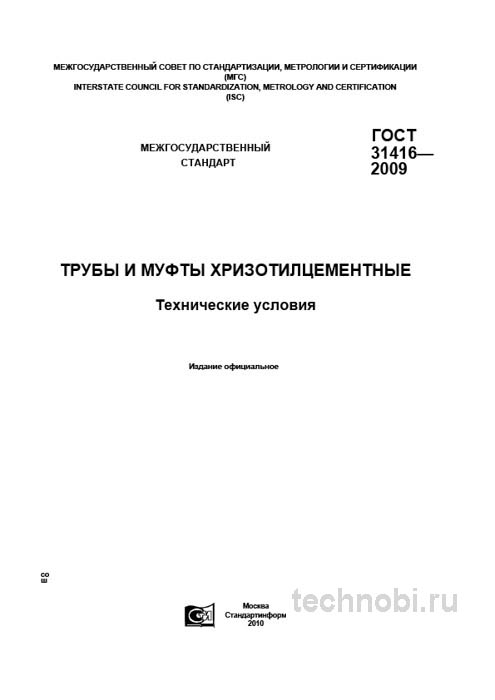

ГОСТ 31416-2009: хризотилцементные трубы технические условия цена

Назначение и область применения стандарта

ГОСТ 31416-2009 регламентирует технические условия на производство и приемку хризотилцементных труб и муфт к ним, предназначенных для устройства самотечных водоотводящих систем. Это канализация, дренаж, ливневки, прокладка кабелей, а также сооружение безнапорных коллекторов и мусоропроводов. Ключевой акцент — применение в условиях, где исключено постоянное давление рабочей среды, но возможны кратковременные гидростатические нагрузки.

Важный нюанс, который не всегда очевиден при выборе: стандарт распространяется на трубы, рассчитанные на испытательное давление до 0,2 МПа. Это примерно 2 атмосферы. Критически важно понимать это при проектировании систем, где возможные гидроудары или подпор воды могут превысить данное значение. И всё.

Если вы закупаете трубы для ливневой канализации в регионе с паводками, учтите: кратковременный подпор воды — это одно, а постоянное давление — другое. Стандарт не покрывает второе. Ошибка в трактовке ведет к авариям. Проходили.

Ключевые технические требования и материалы

Стандарт предъявляет исчерпывающие требования ко всему жизненному циклу изделия — от сырья до готовой продукции. Продукция должна изготавливаться из смеси портландцемента, хризотилового асбеста и воды. Соотношения компонентов — ноу-хау производителя, но конечный результат должен строго соответствовать нормам по физико-механическим свойствам.

Запрещается использовать асбест других типов, например амфибол-асбест. Это прямо указано в стандарте и связано с санитарно-гигиеническими требованиями. При приемке требуйте сертификаты на сырье. Поставщик может «забыть» приложить документы. Не принимайте партию без бумаг.

Плотность готового изделия должна быть стабильной. Колебания говорят о нарушении технологии смешивания или уплотнения. На практике часто сталкиваюсь с тем, что в одной партии трубы «звенят» по-разному при простукивании. Это сигнал. Риски.

Геометрия и допуски: на что смотреть

Стандарт жестко нормирует геометрию. Устанавливаются номинальные значения внутренних диаметров: 100, 150, 200, 250, 300, 400, 500 мм. Для каждого диаметра прописана минимальная толщина стенки. Отклонения недопустимы.

Допуск на овальность трубы не должен превышать 6 мм для диаметров до 250 мм и 9 мм для диаметров 300-500 мм. Прямолинейность оси: отклонение не более 10 мм на всем протяжении трубы. На практике часто проверяем этот параметр в нескольких сечениях рулеткой. Даже незначительное отклонение усложняет стыковку и герметизацию. Так-то да.

Торцы труб должны быть перпендикулярны оси. Перекос более 2 мм на 100 мм диаметра — брак. Муфта не сядет плотно, будет подсасывать грунт. Проверяли на объекте в Нижний — 18 труб из партии пришлось вернуть. Затраты на логистику выросли.

Физико-механические испытания по ГОСТ

Это «сердце» стандарта. Продукция должна выдерживать ряд испытаний. Испытание на раздавливание: предел прочности при раздавливании на 1 м длины трубы должен быть не менее 48 кН для диаметра 100 мм и до 220 кН для диаметра 500 мм.

Водопоглощение: масса изделия после насыщения водой не должна увеличиваться более чем на 18-22% в зависимости от диаметра. Это индикатор качества уплотнения структуры материала. Если вода легко заходит в поры — материал рыхлый, долговечность под вопросом.

Гидростатическое давление: труба должна выдерживать без разрушения и просачивания воды испытательное давление 0,2 МПа в течение не менее 10 секунд. Кратковременно — да, постоянно — нет. Не путайте.

Прочность при растяжении не нормируется для безнапорных труб. Это ключевое отличие от напорных аналогов. Если вам обещают «универсальные» трубы по этому ГОСТу — насторожитесь. Универсальность здесь миф.

Тонкости приемки и визуальный контроль

Приемка партии продукции — ответственный этап. Стандарт предписывает проводить ее в два этапа: приемосдаточные и периодические испытания. Первые включают проверку геометрии, внешнего вида и испытание на раздавливание. Периодически, раз в 14 дней, а также при смене сырья или технологии, проверяют водопоглощение и стойкость к гидростатическому давлению.

Контроль качества начинается с визуального осмотра. Вот на что смотреть в первую очередь. Отбитости и сколы: допускаются на торцах глубиной не более 5 мм и на наружной поверхности не более 3 мм. Сколы, обнажающие арматуру, если она применялась, — брак.

• Трещины: не допускаются никакие трещины, кроме волосяных на наружной поверхности и торцах длиной не более 150 мм.
• Качество поверхности: раковины глубиной более 3 мм, наплывы, препятствующие стыковке, недопустимы.
• Маркировка: каждая труба должна иметь четкую маркировку с диаметром, датой выпуска и номером партии.

Практическая рекомендация: всегда вскрывайте несколько труб из середины пачки. Часто дефекты, трещины от неправильной транспортировки или складирования, скрыты внутри штабеля. Мы так один раз нашли 30% брака. Поставщик вернул деньги, но простой на объекте стоил дороже.

Протокол испытаний должен содержать не только итоговые цифры, но и исходные данные: массы, температуры, показания приборов. Раз за разом при приемке мы проверяем ход расчета. Банальные арифметические ошибки — не редкость. Если поставщик отказывается показывать «сырые» данные — это красный флаг.

Сравнительный анализ с ближайшими аналогами

ГОСТ 31416-2009 не существует в вакууме. Его часто путают со стандартами на напорные асбестоцементные трубы. Ключевое отличие — назначение. Данный стандарт — для безнапорных систем. Для напорных водоводов используется ГОСТ 539-80 на трубы напорные, которые проходят испытания на разрывное давление от 0,6 до 1,2 МПа.

Как видно из таблицы, ГОСТ 31416-2009 — узкоотраслевой. Он не покрывает напорные режимы. Если ваш проект предполагает давление выше 0,2 МПа — ищите другой стандарт. Ошибка в выборе документа ведет к замене всей партии. А это расходы.

Бюджет на испытания и входной контроль

Организация входного контроля по этому стандарту требует вложений. Нужно понимать, во что это обойдется предприятию. Если вы планируете открыть свой участок контроля, смета будет одной. Если заказывать тесты на стороне — другой.

Для собственной лаборатории потребуется пресс для испытания на раздавливание, камера для насыщения водой, весы и измерительный инструмент. Комплект оборудования стоит от 250 тысяч рублей. Плюс расходники: вода, прокладки, электроэнергия. В месяц на содержание уходит около 12 тысяч рублей.

Если заказывать испытания в сторонней лаборатории, цена одного протокола варьируется. В среднем по рынку это от 4 до 8 тысяч рублей за серию испытаний. Для крупной партии это копейки по сравнению с рисками. Но сроки увеличиваются на доставку образцов.

Окупаемость собственного участка контроля наступает быстро. Обычно за 18 месяцев экономия на браке покрывает затраты на оборудование. Мы считали на объекте в Нижний — 18 месяцев вышло. После этого каждый тест — чистая экономия. Инвестиции.

Не стоит экономить на поверке оборудования. Дешевые модели быстро теряют точность. Поверка раз в год обязательна. Это еще около 4 тысяч рублей в год. Но без поверки протокол не действителен в суде. Так-то да.

Практические рекомендации по монтажу

На основе многолетнего опыта работы с этим стандартом, вот четкий алгоритм действий для специалистов по закупкам и монтажникам. Следуйте ему, чтобы избежать проблем.

1. Акцент на документы: Запросите у поставщика протоколы заводских периодических испытаний, особенно на водопоглощение и гидростатическое давление. Сертификат соответствия — хорошо, но техдокументация с конкретными цифрами — лучше.
2. Выборочный разрушающий контроль: Если объем поставки крупный, настоятельно рекомендую выборочно испытать 1-2 трубы на раздавливание в строительной лаборатории. Это даст реальную, а не бумажную картину прочности партии.
3. Проверка пристыковки: До начала массового монтажа состыкуйте несколько труб и муфт из разных поддонов. Проблемы с геометрией сразу проявятся. Муфта должна надеваться с усилием, но без применения кувалды.
4. Условия хранения: Трубы должны храниться в горизонтальном положении на ровном основании с прокладками между рядами. Вертикальное складирование или хранение на неровной поверхности — прямой путь к появлению трещин.

Помните: неукоснительное следование техническим условиям ГОСТ 31416-2009 — это не бюрократия, а единственная гарантия того, что приобретенная вами продукция соответствует заявленным характеристикам. И всё.

Вопросы и ответы по стандарту

Можно ли использовать трубы по ГОСТ 31416-2009 для напорной канализации? Нет. Стандарт не покрывает постоянное давление выше 0,2 МПа. Для напорных систем используйте ГОСТ 539-80. Ошибка ведет к разрыву.

Сколько времени занимает одно испытание на раздавливание? Сам тест — несколько минут. Но подготовка образца, калибровка пресса и оформление протокола — до 2 часов. Планируйте время.

Что делать, если муфта не надевается на трубу? Проверьте овальность обоих изделий. Если отклонение в пределах допуска — используйте смазку на цементной основе. Не бейте молотком. Трещина обеспечена.

Требуется ли специальная аккредитация лаборатории для внутреннего контроля? Для внутреннего использования достаточно поверенного оборудования. Для арбитражных споров нужна аккредитация. Зависит от целей.

Как хранить трубы зимой? На ровном основании, под навесом. Промерзание влажного материала ведет к микротрещинам. Лучше укрыть пленкой. Затраты минимальны, риск снижен.

Заключение

ГОСТ 31416-2009 — это надежный инструмент для контроля хризотилцементных труб. Игнорировать его нельзя. Технология прокладки безнапорных сетей слишком чувствительна к качеству изделий. Малейшее отклонение ведет к протечкам и ремонтам.

Внедряйте контроль, требуйте протоколы, проверяйте геометрию. Это сохранит бюджет и нервы. Если есть сомнения — обращайтесь к экспертам. Главное — не пускать процесс на самотек. Качество не прощает ошибок. Точка.
