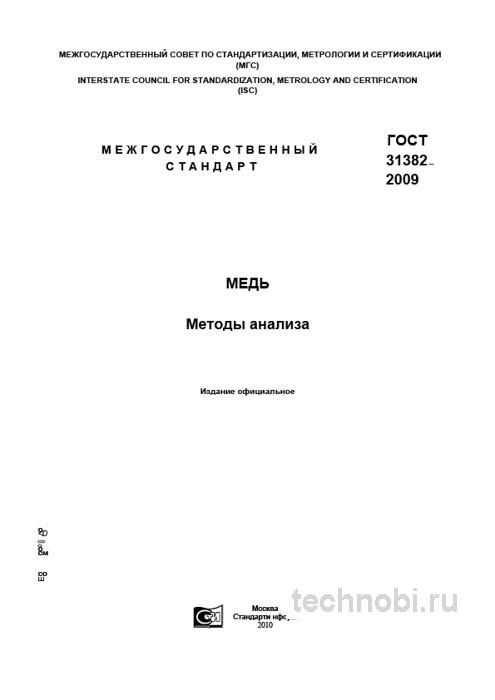

ГОСТ 31382-2009: медь методы анализа технические условия цена

Назначение и область применения стандарта

ГОСТ 31382-2009 устанавливает методы количественного химического анализа катодной меди, литейных и деформируемых полуфабрикатов, а также готовых изделий с массовой долей меди не менее 99.50%. Его главная задача — определение массовых долей примесей. Кислород, водород, сера, мышьяк, сурьма, висмут, железо, никель, свинец, олово, селен, теллур, цинк и другие элементы подлежат контролю. И всё.

Важный нюанс, который не всегда очевиден при беглом чтении: стандарт не является техническими условиями на саму медь. Он не заменяет ГОСТ 859-2001, который как раз и устанавливает марки меди, их химический состав и механические свойства. ГОСТ 31382-2009 — это инструмент для проверки соответствия продукции требованиям тех самых ТУ или иных стандартов на продукцию. Он отвечает на вопрос как анализировать, а не что должно быть. Риски.

Если вы закупаете медь для электротехнических изделий, точность анализа критична. Даже сотые доли процента примесей влияют на электропроводность. Для кабельной продукции это прямые потери энергии при передаче. Поэтому контроль по этому стандарту обязателен для ответственных производств.

Стандарт распространяется на катодную медь марок М00к, М0к, М1к. Также на литейные сплавы и деформируемые полуфабрикаты. Проволока, шины, листы, трубы — все эти изделия попадают под действие документа. Но не распространяется на медные порошки или химические соединения. Там другие методы.

Важно понимать, что производитель может использовать любую методику, лишь бы результат вписывался в допуски стандарта. Но для арбитражных споров нужны именно методы из ГОСТ 31382-2009. Это ваше право при приемке. Требуйте протоколы с указанием пунктов стандарта. Так-то да.

Ключевые методы химического анализа

Стандарт предлагает комплекс методов, выбор которых зависит от анализируемого элемента и требуемой точности. Основные методы включают несколько групп. Каждая группа заточена под определенные элементы и концентрации. Универсального метода нет.

Электрогравиметрический метод — классический, высокоточный способ определения массовой доли меди. Основан на электрохимическом осаждении меди на электроде и взвешивании осадка. Метод требует высокой квалификации лаборанта, но дает эталонную точность. Погрешность минимальна.

Спектральные методы включают атомно-эмиссионную и атомно-абсорбционную спектрометрию. Современные инструментальные методы, позволяющие быстро и с высокой селективностью определять широкий спектр примесей. На практике именно они составляют основу оперативного входного контроля на большинстве современных производств. Скорость важна.

Методы определения газов — кислород, водород. Например, вакуумно-плавление или инертно-газовая экстракция. Это критически важные анализы для меди, идущей на последующую высокотемпературную обработку. Нагартовка, отжиг — содержание газов напрямую влияет на склонность к растрескиванию и пористости. Газы убивают металл.

Фотометрические методы используются для определения отдельных примесей в низких концентрациях. Свинец, олово, висмут определяются с помощью цветных реакций. Метод трудоемкий, но точный для следовых количеств. В арсенале лаборатории должен быть весь набор.

Выбор метода зависит от задачи. Для входного контроля подойдут спектральные методы — быстро и достаточно точно. Для арбитража — электрогравиметрия — эталонная точность. Для газов — только вакуумное плавление. Не экономьте на методе. Ошибки дорого стоят. Стоимость.

Электрогравиметрический метод определения меди

Это основной метод для определения массовой доли меди в образце. Точность достигает 0.01%. Метод основан на электролизе раствора пробы. Медь осаждается на платиновом электроде под действием тока.

Процесс требует тщательной подготовки пробы. Образец растворяют в азотной кислоте, удаляют оксиды азота кипячением. Затем добавляют серную кислоту и проводят электролиз при контролируемом напряжении. Время электролиза — 2-3 часа. Терпение нужно.

После электролиза электрод с осадком промывают, сушат и взвешивают. Разница масс дает количество меди в пробе. Метод трудоемкий, но незаменим для калибровки других методов. Референсная методика.

На практике часто сталкиваюсь с тем, что лаборатории экономят время и сокращают электролиз. Осадок не успевает полностью выделиться. Результат занижен. Требуйте соблюдения времени электролиза по стандарту. Иначе протокол недействителен. Ну, вы поняли.

Оборудование для метода дорогое. Платиновые электроды, источник постоянного тока, аналитические весы. Комплект стоит от 400 тысяч рублей. Но без этого оборудования точный анализ меди невозможен. Инвестиции в качество.

Спектральные методы анализа примесей

Атомно-эмиссионная спектрометрия с индуктивно-связанной плазмой — современный стандарт для анализа примесей. Позволяет определять до 20 элементов одновременно. Время анализа — 10-15 минут на пробу. Скорость впечатляет.

Пробу растворяют в кислоте и распыляют в плазму. Каждый элемент излучает на своей характерной длине волны. Детектор регистрирует интенсивность излучения. По калибровочным графикам вычисляют концентрацию. Физика в действии.

Предел обнаружения для большинства примесей — 0.0001%. Этого достаточно для контроля меди высших марок. Метод селективный, мешающие влияния минимальны. Но оборудование дорогое. Спектрометр стоит от 2 миллионов рублей.

Атомно-абсорбционная спектрометрия — альтернативный метод. Определяет элементы по поглощению света атомами в пламени или графитовой печи. Точность высокая, но производительность ниже. Один элемент за один проход.

Для входного контроля на заводе достаточно одного спектрометра. Обслуживание — около 50 тысяч рублей в месяц. Расходные газы, лампы, стандартные образцы. Но экономия на браке окупает затраты быстро. Расходы.

Калибровка приборов критична. Стандартные образцы должны быть сертифицированы. Раз в квартал проверяйте калибровку. Иначе результаты поплывут. Лаборатория без калибровки — деньги на ветер. Точка.

Определение газов в меди

Кислород и водород — главные враги меди при высокотемпературной обработке. Их содержание нормируется строго. Для электротехнической меди кислород не должен превышать 0.04%. Для бескислородной — 0.001%. Разница существенная.

Метод вакуумного плавления — основной для определения газов. Образец плавят в вакууме, газы выделяются и измеряются манометрически или хроматографически. Точность высокая, но оборудование сложное. Установка стоит от 3 миллионов рублей.

Инертно-газовая экстракция — альтернативный метод. Образец плавят в токе инертного газа. Выделенные газы уносятся потоком и анализируются. Метод быстрее вакуумного, но требует чистого газа. Азот или аргон высокой чистоты.

На практике часто сталкиваюсь с тем, что поставщики не указывают содержание газов в протоколах. Для кабельной продукции это критично. Кислород влияет на пластичность при волочении. Проволока ломается. Брак.

Отбор проб для газового анализа — отдельная наука. Образец должен быть чистым, без оксидной пленки. Хранить в инертной атмосфере. Даже кратковременный контакт с воздухом меняет результат. Герметичные контейнеры обязательны.

Если партия идет на отжиг или нагартовку, требуйте протокол по газам. Без этого запускать в производство рискованно. Трещины при обработке — потеря всей партии. Затраты.

Тонкости приемки и контроля качества

На основе данного стандарта строится вся процедура входного контроля медной продукции. Раз за разом при приемке мы проверяем не только сертификат соответствия, но и протоколы испытаний, в которых должно быть четко указано, каким именно методом из ГОСТ 31382-2009 проводился анализ. Это не просто бюрократия. Бумажки решают.

Например, поставщик может предоставить протокол, где содержание кислорода определено устаревшим йодометрическим методом, который не всегда корректен при наличии определенных примесей. В то время как наш технологический процесс требует данных, полученных методом инертно-газовой экстракции, как более точного и воспроизводимого. Несоответствие методов — веская причина для назначения собственной выборочной проверки. И всё.

На практике часто сталкиваюсь с тем, что наибольшие разночтения и претензии возникают по содержанию именно вредных примесей. Висмут, сурьма, свинец, кислород. Их повышенное содержание — это не просто отклонение от цифры в спецификации, это прямая угроза качеству продукции. Например, даже незначительное превышение висмута резко увеличивает хрупкость меди при горячей обработке давлением. Риски.

Отбор проб должен быть репрезентативным. Нельзя брать только с поверхности катанки. Нужно сверлить на глубину. Тяжелые примеси могут сегрегировать. Щупом по диагонали через всю партию. Минимум 10 точек отбора.

Среднюю пробу тщательно перемешивают методом квартования. Ссыпают в кучу, делят на четыре части, две противоположные убирают, оставшиеся снова смешивают. Повторяют до получения нужного объема для лаборатории. Обычно это 500 грамм на анализ.

Хранение проб до анализа — отдельный вопрос. Пробирки должны быть герметичны. Медь окисляется на воздухе. Взвешивают быстро, в закрытых бюксах. Любая задержка меняет массу навески. Точность весов — 0.0001 грамма. Кухонные весы не подойдут.

Если поставщик отказывается предоставлять исходные данные анализов, это красный флаг. Скрывать могут брак или подтасовку результатов. В таких случаях лучше заказать независимую экспертизу. Стоимость такой проверки окупается предотвращением одного брака партии. Инвестиции.

Сравнительный анализ со смежными стандартами

Чтобы понять место ГОСТ 31382-2009 в нормативной базе, его необходимо сравнить с ключевым стандартом, устанавливающим требования к самой меди — ГОСТ 859-2001. Это два взаимосвязанных, но принципиально разных документа. Один говорит что, другой как.

Проще говоря, ГОСТ 859-2001 говорит: в меди марки М1 должно быть не более 0.001% висмута. А ГОСТ 31382-2009 инструктирует: чтобы проверить это, используй вот такой спектральный метод с такой-то погрешностью. Два документа работают в паре.

Есть еще ГОСТ 24231-2019 на методы отбора проб. Он дополняет ГОСТ 31382-2009. Без правильного отбора даже точный анализ бессмысленен. Проба должна представлять всю партию. Иначе результат локальный.

Для экспортных поставок могут требовать методы ASTM или ISO. Они схожи с ГОСТ, но есть нюансы в пределе обнаружения. Если работаете на экспорт, изучите требования заказчика заранее. Пересдавать анализы дорого. Стоимость.

Некоторые производители работают по своим ТУ. Внимательно читайте состав. Иногда под видом улучшения скрывается замена одного вредного элемента на другой. Химия — наука точная. Чудес не бывает. Так-то да.

Бюджет на лабораторию и испытания

Организация входного контроля по этому стандарту требует вложений. Нужно понимать, во что это обойдется предприятию. Если вы планируете открыть свой участок контроля, смета будет одной. Если заказывать тесты на стороне — другой. Считаем деньги.

Для собственной лаборатории потребуется спектрометр, весы аналитические, установка для газового анализа, электролизная установка. Комплект оборудования стоит от 5 миллионов рублей. Плюс расходники: реактивы, газы, электроды. В месяц на содержание уходит около 100 тысяч рублей. Затраты.

Если заказывать испытания в сторонней лаборатории, цена одного протокола варьируется. В среднем по рынку это от 15 до 30 тысяч рублей за полный анализ. Для крупной партии это копейки по сравнению с рисками. Но сроки увеличиваются на доставку образцов. Время — деньги.

Окупаемость собственного участка контроля наступает быстро. Обычно за 20 месяцев экономия на браке покрывает затраты на оборудование. Мы считали на объекте в Челябинск — 20 месяцев вышло. После этого каждый тест — чистая экономия. Бюджет.

Не стоит экономить на реактивах для анализов. Дешевые кислоты содержат свои примеси, которые исказят результат. Используйте реактивы квалификации ч или хч. Это еще около 20 тысяч рублей в квартал. Но результат будет достоверным. Расходы.

Поверка оборудования раз в год обязательна. Это еще около 50 тысяч рублей в год. Но без поверки протокол не действителен в суде. Бумажная защита. И всё.

Практические рекомендации по закупкам

На основе многолетнего опыта работы с медью и данным стандартом, сформулирую четкие рекомендации для специалистов по закупкам и ОТК. Следуйте им, чтобы избежать проблем. Опыт не пропьешь.

• Требуйте детальные протоколы испытаний. В них должны быть явно указаны пункты ГОСТ 31382-2009, по которым проводился анализ каждого элемента. Избегайте общих фраз вроде соответствует ГОСТ 859-2001. Конкретика нужна.
• Сосредоточьтесь на критических примесях. Первым делом проверяйте содержание висмута, сурьмы, мышьяка, кислорода и серы. Их влияние на технологичность и конечные свойства наиболее разрушительно. Яд для металла.
• Организуйте выборочный контроль. Даже при наличии идеальных сертификатов от проверенного поставщика всегда проводите выборочный анализ своей лабораторией. Это дисциплинирует всех и страхует от брака. Особенно это важно для партий, идущих на ответственные изделия.
• Обращайте внимание на однородность партии. Химический состав должен быть единым. Если при выборочном анализе кусков из разных пачек или разных мест катанки получаются сильно различающиеся результаты — это сигнал о нестабильности производства у поставщика.
• Сверяйте методики. Убедитесь, что ваша заводская лаборатория и лаборатория поставщика используют сопоставимые по точности методы из одного стандарта. Это избавит от долгих и бесплодных споров о том, чей анализ верный.

При закупке требуйте не только сертификата соответствия, но и протоколов испытаний на конкретную партию. Особенно по показателям примесей и газов. Обращайте внимание на дату анализа. Старые данные не имеют смысла. Материал мог измениться при хранении. Риски.

При визуальном осмотре проверьте поверхность катанки. Оксидная пленка, пятна, трещины — повод для дополнительного анализа. Чистая поверхность — хороший признак. Но не гарантия. Только анализ решает.

При возникновении претензий отберите и сохраните контрольные образцы из проблемной партии. Затворите их строго по инструкции, сфотографируйте процесс. Это будет неоспоримым доказательством при разборе с поставщиком. Бумажки решают. Точка.

Типичные дефекты и причины брака

Знание врага в лицо помогает избежать проблем. Вот основные дефекты, с которыми сталкиваются технологи при работе с медью. Причины обычно кроются в нарушении технологии или хранения.

Повышенное содержание висмута. Нарушение технологии рафинирования. Висмут образует легкоплавкие эвтектики на границах зерен. Медь становится хрупкой при горячей обработке. Ломается при прокатке. Брак.

Высокое содержание кислорода. Нарушение режима плавки или защиты от воздуха. Кислород образует оксиды меди. Пластичность падает. При волочении проволока рвется. Потери материала.

Наличие свинца. Загрязнение шихты. Свинец не растворяется в меди, образует включения. Электропроводность падает. Для электротехники это критично. Потери энергии при передаче.

Неоднородность состава. Плохое перемешивание расплава. В разных частях слитка разное содержание примесей. Анализ показывает разброс. Партия нестабильна. Технолог не может настроить процесс. Так-то да.

Оксидная пленка на поверхности. Длительное хранение без защиты. Кислород из воздуха реагирует с медью. При дальнейшей переработке оксиды попадают в металл. Чистота падает. Храните в инертной атмосфере.

Загрязнение органикой. Контакт с маслами, смазками при транспортировке. Органика выгорает при плавке, образует газовые поры. Пористость в готовом изделии. Прочность падает. Упаковка должна быть чистой.

Вопросы и ответы по стандарту

Сколько времени занимает полный анализ по ГОСТ 31382-2009? Зависит от методов. Спектральный анализ — 1-2 часа. Электрогравиметрия — 2-3 дня. Газовый анализ — 30 минут. Планируйте время заранее.

Можно ли использовать методы ASTM вместо ГОСТ? Для внутреннего контроля — да, если точность сопоставима. Для сертификации в РФ — только ГОСТ. Экспорт требует согласования с заказчиком. Законодательство.

Нужна ли аккредитация лаборатории для внутреннего контроля? Для внутреннего использования достаточно поверенного оборудования. Для арбитражных споров нужна аккредитация. Зависит от целей.

Как часто нужно калибровать спектрометр? Перед каждой серией измерений желательно проверять по стандартному образцу. Полная калибровка — раз в квартал. Точность — залог успеха.

Можно ли хранить медь на улице? Категорически нет. Дождь, перепады температур, загрязнения уничтожат качество. Только крытый склад. Даже под тентом риск высок. Не экономьте на складе. Риски.

Заключение

ГОСТ 31382-2009 — это не просто очередной документ в папке стандартов. Это практический, детально проработанный инструмент, который позволяет объективно оценить качество ключевого материала — меди. Его грамотное применение на этапе входного контроля позволяет отсечь некачественный материал, предотвратить технологические проблемы на последующих переделах и гарантировать выпуск надежной продукции. В условиях, когда каждая копейка на счету, а риски брака высоки, инвестиции в качественный контроль по этому стандарту окупаются многократно.

Внедряйте контроль, требуйте протоколы, проверяйте методы анализа. Это сохранит бюджет и нервы. Если есть сомнения в методах — обращайтесь к экспертам. Главное — не пускать процесс на самотек. Качество не прощает ошибок. Без вариантов.
