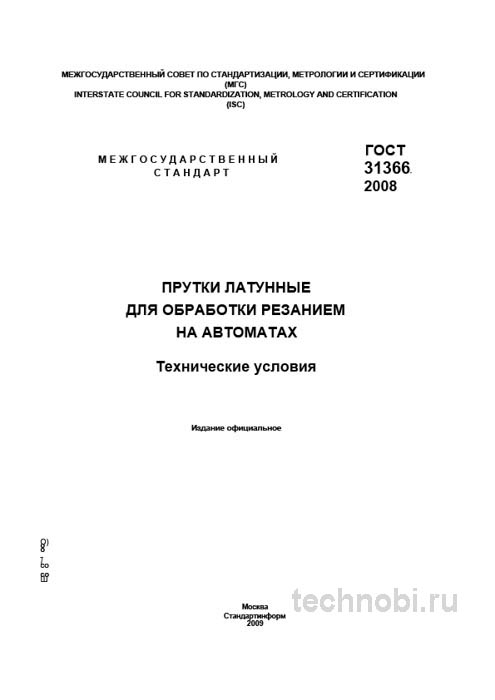

ГОСТ 31366-2008: прутки латунные для автоматов технические условия цена

Назначение и сфера применения стандарта

Ключевое отличие ГОСТ 31366-2008 от общих стандартов на латунный прокат — его узкая специализация. Он создан исключительно для прутков, предназначенных для обработки на быстроходных токарных автоматах. Одно- и многошпиндельных. А также станках с ЧПУ, работающих в интенсивных режимах. Главная задача таких прутков — обеспечить максимальную стойкость режущего инструмента, высокое качество поверхности и стабильный выход годной продукции.

Область его применения — массовое и крупносерийное производство мелких и средних деталей. Фитинги, вентили, штуцеры, элементы запорной арматуры, детали часовых механизмов и другие ответственные компоненты. Если ваш технологический процесс предполагает использование прутковой подачи и высокие скорости резания, этот стандарт должен стать для вас основным ориентиром при выборе материала.

Важно понимать, что стандарт не распространяется на прутки для горячей штамповки или холодной высадки. Там другие требования к пластичности и структуре зерна. Использование автоматного прутка для штамповки может привести к разрушению заготовки в матрице. Риски.

Также документ не регулирует свойства прессованных прутков. Только холоднотянутые. Это критично для калибровки. Прессованный пруток имеет другую точность диаметра и шероховатость. Для автомата это неприемлемо. Втулки подачи просто не пропустят материал с допуском шире нормы.

Если вы работаете с единичным производством на универсальных станках, требования могут быть мягче. Но для автоматов, где пруток проходит через направляющие втулки с минимальным зазором, допуски ГОСТ 31366-2008 обязательны. Иначе заклинивание обеспечено. Так-то да.

Стандарт охватывает прутки круглого сечения. Другие профили в этом документе не рассматриваются. Для шестигранника или квадрата есть свои нормы. Не путайте документы при заказе. Ошибка в спецификации ведет к тому, что на склад приезжает не тот металл. А это простой и лишние расходы.

Химический состав и марки латунных сплавов

Технические условия данного документа сформулированы с четким пониманием реалий автоматизированного производства. Они охватывают три критически важных блока. Химический состав, механические свойства и геометрические допуски. Начнем с химии, так как она определяет обрабатываемость.

Стандарт жестко регламентирует применение только двух марок латуни, оптимально подходящих для обработки резанием. Это не случайный выбор, а результат десятилетий эксплуатации. Другие марки могут не обеспечить нужного стружкодробления.

Первая марка — ЛС59-1. Свинцовистая латунь. Классический и наиболее распространенный автоматный материал. Свинец в составе от 0.8 до 1.9 процента играет роль внутренней смазки. Он способствует ломкости стружки и предотвращает её налипание на резец. Это кардинально повышает обрабатываемость и стойкость инструмента. Без свинца стружка будет виться и наматываться на шпиндель.

Вторая марка — ЛС63-3. Свинцово-оловянистая латунь. Более износостойкий сплав за счет добавления олова. Олово повышает антифрикционные свойства и коррозионную стойкость. Применяется для деталей, работающих в более ответственных условиях. Например, в морской воде или агрессивных средах.

Важный нюанс, который не всегда очевиден при чтении сухих цифр стандарта. Даже незначительное отклонение в содержании свинца за пределы указанных границ катастрофически сказывается на обрабатываемости. В первом случае стружка будет длинной и вьющейся. Что приведет к её намотке на заготовку и остановке автомата. Во втором — материал становится излишне хрупким. Возможно образование трещин в готовой детали.

На практике часто сталкиваюсь с тем, что недобросовестные поставщики недоливают более дорогой свинец. Что сразу выявляется при пробной обработке и лабораторном анализе. Стружка меняется визуально. Вместо мелкой сыпучей крошки получаются длинные ленты. Мастер сразу видит разницу. Ну, вы поняли.

Также контролируется содержание висмута и сурьмы. Эти элементы охрупчивают латунь при горячей обработке. Хотя для холодного волочения это менее критично, но для последующей пайки деталей может стать проблемой. Требуйте полный спектр анализа в сертификате.

Цинк является основным легирующим элементом. Его содержание балансируется в зависимости от марки. Избыток цинка может привести к сезонному растрескиванию при хранении во влажной атмосфере. Поэтому после обработки детали часто подвергают низкотемпературному отжигу для снятия напряжений.

Механические свойства и состояние поставки

Прутки поставляются только в холоднотянутом состоянии. Нагартованном. Это обеспечивает их необходимую твердость, прямолинейность и низкую шероховатость поверхности. Что критично для бесперебойной работы в направляющих втулках автоматов. Мягкий пруток будет гнуться в подающем механизме и застревать.

Стандартом нормируется предел прочности и относительное удлинение. Эти параметры гарантируют, что материал будет достаточно прочным для последующей обработки. Но не перекаленным, что могло бы привести к ускоренному износу инструмента. Баланс важен.

Для марки ЛС59-1 предел прочности должен быть не менее 390 МПа. Относительное удлинение не менее 12 процентов. Это золотая середина для большинства автоматных работ. Материал режется легко, но держит форму при зажиме в цанге.

Для марки ЛС63-3 требования жестче. Предел прочности не менее 440 МПа. Относительное удлинение не менее 10 процентов. Более высокая прочность позволяет делать более тонкостенные детали без риска деформации. Но инструмент изнашивается быстрее. Затраты.

Твердость по Бринеллю также косвенно нормируется через предел прочности. Обычно это диапазон от 100 до 140 HB. Слишком мягкий пруток будет давать наклеп на поверхности реза. Слишком твердый — выкрашивать кромку резца. Настройка режимов резания зависит от фактической твердости партии.

На практике часто проверяем твердость портативным прибором прямо на складе. Это быстрый способ отсеять явный брак. Если показания сильно отличаются от паспортных — партию в карантин до лаборатории. И всё.

Состояние поверхности нагартованного прутка должно быть гладким. Без окалины и оксидных пленок, характерных для горячего проката. Это снижает трение в направляющих втулках. Меньше трения — меньше нагрев и износ узла подачи.

Остаточные напряжения после волочения могут вызывать коробление прутка при механической обработке. Особенно при снятии больших припусков. Поэтому для ответственных деталей рекомендуется стабилизационный отжиг перед обработкой. Хотя стандарт этого не требует, технология диктует свое.

Геометрия прямолинейность и качество поверхности

Это один из самых важных разделов стандарта с практической точки зрения. Допуски по диаметру для калиброванных прутков по 14-му квалитету — это не прихоть, а необходимость. Слишком большой зазор между прутком и направляющей втулкой приводит к биению и вибрациям. Ухудшая качество поверхности и точность детали.

Слишком тугая подача — к заклиниванию и остановке автомата. Пруток должен скользить втулке свободно, но без люфта. Это тонкая настройка, которая начинается с качества металла. Если диаметр плавает в пределах допуска, но ближе к границам, втулки придется менять чаще.

Раз за разом при приемке мы проверяем не только диаметр микрометром в нескольких точках, но и прямолинейность. Прокатывая пруток на поверочной плите. Пруток с винтом или дугой — это стопроцентный брак для автомата. Он непригоден к использованию. Даже если химсостав идеальный.

Допуск на прямолинейность нормируется в миллиметрах на метр длины. Обычно это не более 2-3 мм на погонный метр для прутков малого диаметра. Для больших диаметров допуск может быть шире. Но для автоматов важна общая кривизна по всей длине прутка.

Поверхность должна быть чистой, без расслоений, плен, закатов и трещин. Любой дефект становится очагом концентрации напряжений. И может привести к поломке инструмента или браку готового изделия. Трещина на поверхности прутка может раскрыться при резании.

Овальность сечения также контролируется. Разница между максимальным и минимальным диаметром в одном сечении не должна выходить за половину поля допуска на диаметр. Иначе пруток будет клинить во втулке при повороте. Автомат чувствителен к форме.

Торцы прутков должны быть отрезаны ровно. Заусенцы могут повредить уплотнения подающего механизма. Или застрять в канале. При приемке больших партий в бухтах это менее актуально, но для мерных прутков — обязательно.

Шероховатость поверхности влияет на трение. Слишком грубая поверхность ускоряет износ втулок. Слишком гладкая может ухудшить смазывание, если используется консистентная смазка. Но обычно чем глаже, тем лучше для автомата.

На практике часто сталкиваюсь с тем, что поставщики путают квалитеты. Присылают пруток по 15-му квалитету вместо 14-го. Визуально разница незаметна, но на автомате начинается вибрация. Требуйте в спецификации точное указание квалитета.

Бюджет на закупку и входной контроль

Организация входного контроля по этому стандарту требует вложений. Нужно понимать, во что это обойдется предприятию. Если вы планируете открыть свой участок контроля, смета будет одной. Если заказывать тесты на стороне — другой. Считаем деньги.

Для собственной лаборатории потребуется спектрометр для анализа состава, твердомер, микрометры и плита для проверки прямолинейности. Комплект оборудования стоит от 800 тысяч рублей. Плюс расходники. В месяц на содержание уходит около 40 тысяч рублей. Бюджет.

Если заказывать испытания в сторонней лаборатории, цена одного протокола варьируется. В среднем по рынку это от 5 до 10 тысяч рублей за полный анализ партии. Для крупной закупки это копейки по сравнению с рисками. Но сроки увеличиваются на доставку образцов. Время — деньги.

Окупаемость собственного участка контроля наступает быстро. Обычно за 18 месяцев экономия на браке покрывает затраты на оборудование. Мы считали на объекте в Новосибирск — 18 месяцев вышло. После этого каждый тест — чистая экономия. Расходы.

Не стоит экономить на самом прутке. Дешевые сплавы ведут к перерасходу инструмента. Резцы ломаются чаще, втулки изнашиваются быстрее. Итоговая цена детали растет. Лучше взять качественный пруток по ГОСТ. Цена.

Логистика тоже влияет на цену. Доставка длинномерных прутков требует специального транспорта. Хранение требует ровных стеллажей. Все это закладывается в смету. Учитывайте накладные расходы. Иначе бюджет треснет. Так-то да.

Страховка от брака — это тоже статья расходов. Но она дешевле, чем остановка цеха. Закладывайте риск некондиции в цену закупки. Дешевый металл часто бывает дорогим в переработке. Инвестиции в качество окупаются.

Сравнительный анализ с аналогами общего назначения

Часто возникает вопрос. Чем отличается данный стандарт от общего стандарта на латунный прокат. Ключевые различия отражены в таблице. Это наглядно демонстрирует разницу в подходах к автоматному и общему прутку.

Как видно из сравнения, ГОСТ 31366-2008 — это узко специализированный, более строгий стандарт. Заточенный под конкретный технологический процесс. Использование прутка общего назначения по ГОСТ 15527 на автоматах чревато резким снижением производительности и ростом брака. И всё.

Пруток общего назначения может иметь большую овальность. Для ручной обработки это не критично. Мастер подожмет резец. Но автомат работает по программе. Если пруток гуляет, размер детали тоже поплывет. Контроль размера на автомате автоматический, брак уйдет в корзину.

Также разница в состоянии поставки. Мягкий пруток по общему стандарту будет тянуться в подающем механизме. Диаметр уменьшится, подача собьется. Деталь будет браком. Поэтому состояние Н обязательно.

Марки сплавов в общем стандарте шире. Но не все они хорошо режутся. Например, латунь Л63 более вязкая. Стружка не ломается. Для автомата это катастрофа. Стружка забьет рабочую зону за минуты. Остановка неизбежна.

Поэтому при заказе всегда указывайте именно ГОСТ 31366-2008. Не надейтесь на то, что поставщик сам разберется. Снабженцы часто экономят и берут то, что дешевле на складе. А дешевле обычно общий прокат. Риски.

Для экспортных заказов могут требовать аналоги ASTM или DIN. Они схожи с нашим ГОСТом, но есть нюансы в допусках. Если работаете на экспорт, изучите требования заказчика заранее. Пересдавать анализы дорого. Стоимость.

Практические рекомендации по приемке

На основе многолетнего опыта работы с этим стандартом, сформулирую четкие рекомендации для технологов и снабженцев. Следуйте им, чтобы избежать проблем. Опыт не пропьешь.

• Формулируйте ТЗ четко. В заявках и технических заданиях на закупку всегда указывайте полное наименование. Пруток латунный ГОСТ 31366-2008, ЛС59-1, диаметр Х мм, состояние Н. Это исключит поставку материала по другим, более мягким стандартам.
• Требуйте сертификат. Не принимайте партию без сертификата соответствия именно на этот ГОСТ от производителя. Сертификат от торговой компании — не равно сертификат от завода-изготовителя. Бумажки решают.
• Инвестируйте в пробную обработку. Не экономьте время на этом этапе. Лучше потратить час на тест, чем потом останавливать автопарк на сутки из-за некондиционного материала. Время — деньги.
• Обращайте внимание на упаковку. Пруток должен быть упакован так, чтобы исключить его деформацию при транспортировке. Бухты — без перехлёстов и восьмёрок. Прямые прутки — в пачках с перевязкой.

Приемка партии прутка по ГОСТ 31366-2008 должна быть системной. Рекомендую следующий алгоритм. Проверка сопроводительной документации. Сертификат качества от производителя должен быть в обязательном порядке. Сверьте в нем марку сплава, химсостав особенно на свинец. Состояние поставки и механические свойства.

Визуальный осмотр всей партии. Обратите внимание на цвет. Равномерный желто-золотистый, без синевы и темных пятен. Отсутствие видимых дефектов на поверхности. Темные пятна могут говорить о коррозии или загрязнении.

Выборочный контроль геометрии. Измерьте диаметр не менее чем у 5-10 прутков из разных мест партии. С середины и с края бухты или пачки. Проверьте прямолинейность. Если есть кривизна — отбраковывайте.

Пробная обработка. Самый главный и объективный тест. Заправьте один пруток в автомат и проведите обработку в стандартном для вас режиме. Оцените характер стружки. Она должна быть мелкой и сыпучей. Качество поверхности получаемой детали. Поведение инструмента. Отсутствие вибрации, постороннего шума. Точка.

Наиболее вероятные дефекты, с которыми можно столкнуться. Несоответствие химсостава, особенно по свинцу. Повышенная овальность прутка. Нарушение прямолинейности и наличие закатов на поверхности. Все это лечится только возвратом поставщику.

Храните пруток в сухом помещении. Латунь не ржавеет как сталь, но может окисляться и покрываться налетом. Особенно в условиях повышенной влажности. Это ухудшает скольжение в втулках. Чистота важна.

Вопросы и ответы по стандарту

Можно ли использовать пруток ЛС59-1 общего назначения на автоматах? Теоретически можно, но производительность упадет. Стружка будет хуже ломаться. Допуски могут не подойти для точных втулок. Лучше не рисковать.

Какой максимальный диаметр прутка по этому ГОСТу? Стандарт охватывает диапазоны до 40-50 мм в зависимости от марки. Для больших диаметров обычно используют другие стандарты. Уточняйте в таблице сортамента.

Нужна ли термообработка перед обработкой на автомате? Обычно нет. Пруток поставляется в нагартованном состоянии. Но для снятия напряжений после механической обработки отжиг может потребоваться. Зависит от детали.

Как хранить длинные мерные прутки? На ровных стеллажах с опорой по всей длине. Или в вертикальных ячейках. Лежать на полу они не должны. Искривятся под собственным весом. Риски.

Чем отличается ЛС59-1 от ЛС63-3 в обработке? ЛС63-3 чуть тверже и прочнее. Инструмент изнашивается быстрее. Но деталь получается износостойнее. Выбирайте по назначению изделия. Затраты.

Можно ли сваривать детали из автоматной латуни? Свариваемость низкая из-за содержания свинца. Свинец выгорает и дает поры. Лучше использовать пайку или механическое соединение. Точка.

Заключение

В заключение, ГОСТ 31366-2008 — это эффективный инструмент управления качеством на входе. Его грамотное применение позволяет не просто принять металл, а гарантировать стабильность и рентабельность всего высокоавтоматизированного производственного участка. Это тот случай, когда внимание к деталям стандарта напрямую влияет на ваш итоговый финансовый результат.

Внедряйте контроль, требуйте сертификаты, проверяйте геометрию. Это сохранит бюджет и нервы. Если есть сомнения в методах — обращайтесь к экспертам. Главное — не пускать процесс на самотек. Качество не прощает ошибок. Инвестиции в контроль окупаются стабильностью производства. Без вариантов.
