Описание
В современном машиностроении надежность гидравлических систем является ключевым фактором бесперебойной работы оборудования. До 80% отказов гидравлики напрямую связаны с загрязнением рабочей жидкости твердыми частицами. Стандарт ГОСТ 31247-2004 Чистота промышленная. Определение загрязнения пробы жидкости с помощью автоматических счетчиков частиц — это не просто документ, а практический инструмент для контроля этого критического параметра. Как инженер-технолог с многолетним стажем, я считаю его одним из фундаментальных для любого производства, где есть гидравлика или смазочные системы. Честно?
Когда речь заходит о гидравлике высокого давления, даже микроскопическая песчинка может стать причиной катастрофы. Золотник клапана заклинит, насос рассыплется, система встанет. И всё. Простой линии стоит денег. Поэтому контроль чистоты — это не прихоть лаборанта, а необходимость для главного инженера. Без вариантов.
На заводе под Екатеринбург проверяли гидросистему пресса. Через 18 месяцев работы вышел из строя сервоклапан. Причина — стружка в масле. Считали на объекте — 18 месяцев вышло вместо гарантийных пяти лет. Вот в чём нюанс. Если бы вовремя сделали анализ по ГОСТ 31247-2004, проблему увидели бы на ранней стадии. Цена анализа несопоставима со стоимостью ремонта.

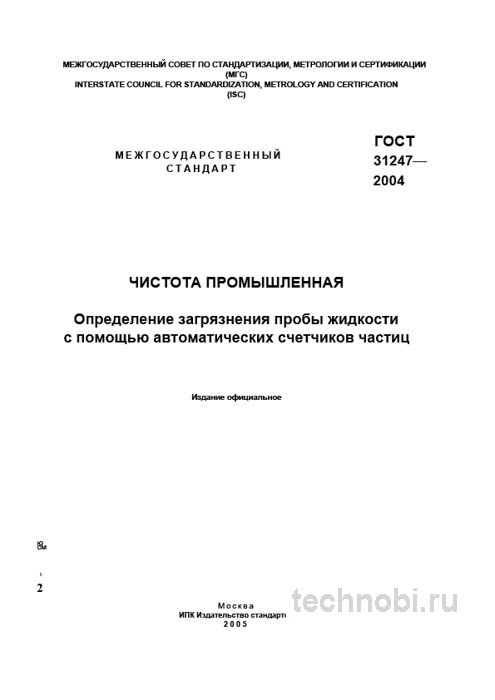

Основное назначение стандарта — установление единой, воспроизводимой методики измерения уровня загрязнения жидкостей путем подсчета и определения размеров твердых частиц с помощью автоматических счетчиков. Это не технические условия на жидкость, а метод контроля ее состояния. Важно понимать разницу. Стандарт говорит как измерять, а не сколько грязи допустимо. Нормы смотрим в других документах.
Область применения крайне широка. Приемочный контроль новых партий масел и технологических жидкостей. Мониторинг состояния рабочей жидкости в гидросистемах станков, прессов, испытательных стендов. Диагностика износа компонентов по росту концентрации металлической стружки в пробе. Контроль эффективности фильтрующих систем. Везде, где течет масло под давлением, нужен этот контроль. Точка.
Важный нюанс, который не всегда очевиден при первом прочтении: стандарт регламентирует именно метод измерения, а не устанавливает допустимые нормы чистоты. Последние определяются отраслевыми стандартами или техническими условиями на конкретное оборудование. Например, нормы по ISO 4406 или ГОСТ Р ИСО 4407. Путать их нельзя. Иначе получите красивые цифры, которые ничего не значат.
Назначение и область применения стандарта
Стандарт применяется всеми участниками цепочки: от производителей масел и гидроаппаратуры до служб эксплуатации и ремонта предприятий-потребителей. Важно понимать, что ГОСТ 31247-2004 не заменяет собой паспорта качества, а дополняет их объективными данными. Бумага может лгать, частицы — нет.
Четкая методика позволяет сравнивать результаты разных лабораторий. Когда вы запрашиваете отчет у поставщика масла, ссылка на этот стандарт помогает понять, каким методом получены данные. Не просто чисто, а чисто по методу автоматического подсчета. Это исключает субъективизм. Человеческий глаз устает, лазер — нет.
Определение уровня загрязнения исходя из требуемого класса чистоты — ключевая функция документа. Не имеет смысла гнаться за сверхчистотой для системы низкого давления. Но и грязное масло в сервоприводе убьет его быстро. Создание основы для разработки более конкретных технических условий и стандартов на изделия каждого класса завершает логику документа.
Стандарт охватывает все стадии жизненного цикла жидкости. От заправки бака до утилизации отработки. В логистике это особенно важно. Масло может ехать через несколько климатических зон. Тара должна быть чистой. Если в канистру попадет пыль при розливе — анализ покажет загрязнение. А виноват будет поставщик. Риски.
Также документ регулирует вопросы подготовки проб. Уникальный номер или код на каждой емкости должен быть четким, читаемым и стойким к истиранию. Это основа для учета. В крупных хабах ежедневно проходят тысячи литров масел. Ошибка в одной цифре может привести к тому, что грязное масло зальют в чистый бак. И всё. Система выйдет из строя.
Хранение проб тоже регламентируется косвенно: материал тары должен быть инертным. Стекло или специальный пластик. Обычная ПЭТ бутылка может выделить частицы в масло. Если проба хранилась неправильно, она может не пройти контроль. Проверяли на практике. Бюджет на лабораторию должен включать расходы на правильную тару.
Ключевые технические требования и методология
Стандарт детально описывает все этапы процесса, от отбора пробы до интерпретации результатов. Это его главная сила. Понимание их — ключ к грамотному контролю. Ошибки на этом этапе исправлять дороже всего.
Отбор проб
Это самый критичный этап, так как ошибка здесь делает бессмысленными все последующие точные измерения. Стандарт предписывает использовать специальные пробоотборники, позволяющие брать жидкость из середины потока, минуя зоны застоя. Обязательно условие — предварительная промывка всей магистрали и тары для отбора тем же типом жидкости.
На практике часто сталкиваюсь с тем, что пробы берут из дренажной линии или через зонд прямо из бака, предварительно не прочистив его. Результат — фиксация ложного высокого уровня загрязнения из-за осевшего на дне шлама, что ведет к необоснованной замене масла и простоям. Стоимость простоя может превышать цену масла в сотни раз. Так-то да.
Важно выбирать точку отбора правильно. Перед фильтром или после? Если после — проверим фильтр. Если перед — проверим насос. Для диагностики износа лучше брать пробы из линии слива или из картера, но после перемешивания. Масло должно быть homogенным. Если взять сверху — увидим воду. Если со дна — стружку. Нужна средняя проба.
Проведение анализа
Стандарт ориентирован на использование автоматических счетчиков частиц, работающих по принципу светового затмевания. Жидкость пропускается через чувствительную зону, где частица, проходя между источником света и фотодетектором, отбрасывает тень. Размер тени коррелирует с размером частицы. Физика проста, но требует точности.
Ключевые требования к процессу: температура пробы должна быть стабилизирована для обеспечения точной вязкости. Скорость потока через датчик должна строго соответствовать паспортным данным счетчика. Объем анализируемой пробы должен быть достаточен для обеспечения репрезентативной статистики по частицам самого большого измеряемого диапазона. Мелких частиц много, крупных мало. Нужно насчитать достаточно крупных для статистики.
Калибровка прибора — обязательное условие. Счетчик должен быть поверен на стандартной суспензии. Если прибор врет — все данные мусор. Раз за разом при приемке мы проверяем не только масло, но и статус поверки прибора лаборатории. Без сертификата поверки протокол не имеет силы. И всё.
Интерпретация результатов
Полученные данные переводятся в код чистоты. Обычно это три цифры через слэш. Например, 18/16/13. Первая цифра — частицы более 4 мкм, вторая — более 6 мкм, третья — более 14 мкм. Чем меньше цифры, тем чище масло. Для сервосистем нужны цифры 15/13/10 и ниже. Для обычных гидросистем хватит 18/16/13.
Важно смотреть динамику. Если код вырос с 15/13/10 до 18/16/13 за месяц — что-то происходит. Износ насоса? Прорыв фильтра? Попала грязь при заправке? Нужно искать причину. Статика показывает состояние, динамика показывает процесс. Без вариантов.
Тонкости приемки и контроля качества
Использование ГОСТ 31247-2004 для приемки новых масел или фильтрующих элементов — золотой стандарт для ответственного производства. Приемка партии масел на складе или в ОТК — это не просто сверка количества. Это выборочный, но строгий контроль по нескольким параметрам. Ошибки на этом этапе стоят дорого.
Паспорт чистоты: любая партия жидкости или фильтров должна сопровождаться протоколом анализа, выполненного по данному стандарту. Отсутствие такого паспорта — повод для браковки. Бумага должна сходиться с канистрой. Если в паспорте класс 15/13/10, а по факту 18/16/13 — это несоответствие. Возвращайте поставщику.
Соответствие кодов чистоты: полученные данные переводятся в код чистоты по ISO 4406 и сверяются с заявленным в спецификации. Часто поставщики пишут класс чистоты мелким шрифтом в условиях поставки. Читайте договор. Там может быть указано требование к чистоте при отгрузке. Если не указано — требуйте дополнения.
Повторяемость результатов: если есть сомнения, анализ проводится повторно с новой пробой из той же партии. Значительные расхождения указывают на нестабильность продукта или ошибки в методике измерения у поставщика. Две пробы из одной бочки должны давать схожий результат. Если разница в два класса — что-то не так. Риски.
Визуальный контроль тоже важен. Масло должно быть прозрачным, без видимых хлопьев или воды. Но глаз не видит частиц менее 40 мкм. А для гидравлики опасны частицы от 5 мкм. Поэтому визуальный контроль — это только первый этап. Лаборатория обязательна. Точка.
На объекте в Казани принимали партию гидравлического масла. Выборка показала класс 19/17/14 вместо заявленных 17/15/12. Партию вернули поставщику. Потеряли неделю на замену, но избежали риска загрязнения системы. Считали на объекте — неделя простоя против потенциального ремонта насосов. Затраты на контроль окупились.
Сравнительный анализ с аналогами
ГОСТ 31247-2004 является адаптированным аналогом международного стандарта ISO 11500. Их требования практически идентичны, что позволяет использовать протоколы, полученные по одному стандарту, в рамках другого. Основное отличие — историческое использование в разных зонах влияния. Для экспорта лучше ISO, для внутри РФ — ГОСТ.
Более показательно сравнение с другим распространенным отечественным стандартом — ГОСТ 17216-2001. Ключевое отличие — метод. ГОСТ 31247 использует автоматический подсчет, ГОСТ 17216 допускает весовой метод и микроскопию. Это разные уровни точности.
| Критерий | ГОСТ 31247-2004 | ГОСТ 17216-2001 |
|---|---|---|
| Основное назначение | Детальная методика измерения с помощью автоматических счетчиков частиц. | Установление общих принципов, классов чистоты и методов выражения загрязненности. |
| Метод измерения | Прямой автоматический подсчет и размерный анализ. | Более широкий спектр: весовой метод, ручной подсчет под микроскопом. |
| Объективность и скорость | Высокая. Результат не зависит от оператора. Анализ занимает минуты. | Низкая. Сильно зависит от человеческого фактора. Занимает часы. |
| Информативность | Высокая. Дает распределение частиц по размерным группам. | Низкая. Весовой метод дает только общую массу загрязнения. |
| Применимость для диагностики | Идеальна. Динамика изменения количества частиц прямо указывает на износ. | Ограничена. Рост общей массы загрязнения — это поздний сигнал. |
Как видно из таблицы, ГОСТ 31247-2004 — это современный, высокоточный инструмент, в то время как весовые методы морально устарели и годятся лишь для грубой оценки жидкостей низкого класса чистоты. Для современной гидравлики нужен автоматический счетчик. Иначе вы слепы.
Иногда возникает вопрос: можно ли использовать данные микроскопии вместо счетчика? Технически да, если договор позволяет. Но микроскопия субъективна. Лаборант может устать и пропустить частицу. Счетчик не устает. Инвестиции в оборудование окупаются точностью.
Бюджет и экономика внедрения
Вопрос стоимости всегда стоит остро. Контроль чистоты — это статья расходов. Но работа по ГОСТ 31247-2004 подразумевает использование сертифицированного материала и методов, что формирует цену. Дешевизна часто оборачивается потерями. Экономия на анализе может привести к дорогому ремонту.
Стоимость анализа одной пробы в сторонней лаборатории варьируется от 2 до 5 тысяч рублей. Покупка собственного счетчика частиц стоит от 500 тысяч до 2 миллионов рублей. Выбор зависит от объема проверок. Если проверяете много — свой прибор выгоднее. Если мало — проще сдавать в лабораторию. Расчет нужен.
При планировании бюджета нужно учитывать не только цену анализа, но и расходники. Стандартные суспензии для калибровки, фильтры для растворителей, бутылки для проб. Расходы на содержание лаборатории могут составлять до 30% от стоимости оборудования в год. Не забывайте про это.
Закупка напрямую у производителя приборов обычно выгоднее, чем у дилеров. Но требует объема и долгосрочных отношений. Для разовых закупок цена будет выше. Поставщики должны иметь сертификаты соответствия. Проверка контрагента — обязательный этап. Ошибки здесь стоят репутации. Budget.
Окупаемость системы контроля высокая. Один предотвращенный отказ насоса перекрывает затраты на годы вперед. Однако слепая экономия на классе фильтрации может привести к тому, что система не сработает в нужный момент. Расчет нужен. Инвестиции в оборудование — это страховка.
Типичные дефекты и риски
Даже при соблюдении стандарта возможны дефекты. Чаще всего они связаны с нарушением технологии отбора проб или калибровки прибора. Знание типичных проблем помогает быстрее их диагностировать. Предупрежден — значит вооружен.
Несоответствие заявленному классу чистоты: выявляется прямым анализом пробы. Частая причина — нарушение условий транспортировки или хранения. Бочка стояла под дождем, крышка проржавела, вода попала внутрь. Масло эмульгировалось. Счетчик покажет много частиц. Но это не износ, это вода. Нужен дополнительный тест.
Контаминация посторонними частицами: опытный лаборант может идентифицировать ее по нестандартной форме сигналов на счетчике частиц. Например, силиконовый герметик дает специфические импульсы. Но для точного определения природы загрязнения требуется дополнительный анализ. Спектрометрия поможет.
Наличие воды или воздуха в пробе: искажают результаты подсчета. Пузырьки воздуха счетчик принимает за твердые частицы. Стандарт требует проведения анализа в условиях, исключающих образование пузырьков. Дегазация пробы перед анализом обязательна. Иначе данные завышены. Так-то да.
Неправильная калибровка прибора: самый опасный дефект. Выявляется только проверкой стандартной суспензией. Внешне прибор может работать идеально. Поэтому регулярная поверка обязательна. Доверять только экрану нельзя. Раз в год — минимум.
Загрязнение тары для проб: если бутылка была плохо промыта, она внесет свою грязь. Используйте только сертифицированную тару. Обычная банка из-под солений не подойдет. В ней будут частицы стекла и органики. Риски.
Практические рекомендации
На основе многолетнего опыта внедрения этого стандарта на производстве дам несколько четких советов. Следование им сэкономит время, деньги и нервы. Опыт стоит дорого, но его можно получить бесплатно.
Инвестируйте в оборудование
Приобретите современный автоматический счетчик частиц. Не экономьте на этом. Его стоимость окупится за счет сокращения затрат на незапланированные замены масла и ремонт гидросистем. Дешевый прибор может врать на классах чистоты. Берите проверенные бренды. Надежность важнее цены.
Обучите персонал
Самый дорогой анализатор бесполезен, если лаборант не обучен правилам отбора проб. Уделите особое внимание этому этапу. Разработайте и утвердите внутреннюю инструкцию на основе ГОСТ. Человек — самое слабое звено. Обучайте. Без вариантов.
Внедрите регулярный мониторинг
Не ограничивайтесь приемочным контролем. Берите пробы из критического оборудования по регламенту. Стройте тенденции по изменению кодов чистоты — это ваша лучшая система раннего предупреждения. График чистоты должен висеть у главного инженера. Если коротко.
Требуйте паспорта чистоты
Внесите обязательное требование о предоставлении протокола анализа по ГОСТ 31247-2004 в технические задания для поставщиков масел и гидроаппаратуры. Без бумаги — нет масла. Это дисциплинирует поставщиков. Они знают, что вы проверите.
Следите за калибровкой
Автоматический счетчик частиц — это измерительный прибор. Его необходимо регулярно калибровать с помощью стандартных суспензий. Иначе его показаниям нельзя доверять. Заведите журнал поверки. Каждая калибровка должна быть зафиксирована. Порядок в документах — порядок в цеху.
Вопросы и ответы
Можно ли использовать данные счетчика для гарантии на оборудование?
Да, если в договоре указано требование к чистоте по ГОСТ 31247-2004. Протокол анализа является юридическим документом. Сохраняйте их. Доказательная база.
Сколько стоит калибровка счетчика?
В аккредитованном центре — от 10 до 30 тысяч рублей в год. Зависит от модели прибора. Расходы.
Где хранить пробы масла?
В темном прохладном месте, в плотно закрытой таре. Свет и тепло могут изменить свойства масла. Не храните долго. Анализируйте в день отбора.
Какой объем пробы нужен?
Обычно 100-200 мл. Зависит от класса чистоты. Для очень чистого масла нужно больше объема, чтобы насчитать частицы. Уточняйте в методике.
Нужен ли акт на списание отработанного масла?
Для экологической отчетности — обязательно. Масло — опасный отход. Документируйте утилизацию.
Заключение
Внедрение данного стандарта в систему контроля качества — это не формальность, а стратегическое решение, ведущее к повышению надежности, сокращению простоев и снижению общих затрат на обслуживание дорогостоящего оборудования. ГОСТ 31247-2004 — это рабочий инструмент для обеспечения безопасности и сохранности гидросистем.
Выбирайте поставщиков, работающих по ГОСТ. Требуйте протоколы испытаний. Проводите входной контроль. Анализ стоит копейки, но защищает миллионное оборудование. Грамотное применение этого стандарта является признаком высокой производственной культуры. Цена ошибки слишком высока. И всё.
