Описание
На объекте под Челябинск однажды случилась история, которая стоила нам недели простоя. Трубопровод высокого давления собрали, опрессовали, запустили. А через месяц — свищ на отводе. Вскрыли, посмотрели: стенка в зоне гиба была тоньше нормы почти на 20%. Вместо ГОСТ 30753-2001 поставщики подсунули облегченную версию для вентиляции. Ремонт, слив системы, повторная сварка — сумма вышла космическая. Именно тогда я понял, что в трубопроводных системах нет мелочей. Отвод — это не просто кусок гнутой трубы. Это элемент, который держит давление, температуру и вибрацию. И если он не соответствует стандарту, вся трасса становится миной замедленного действия.

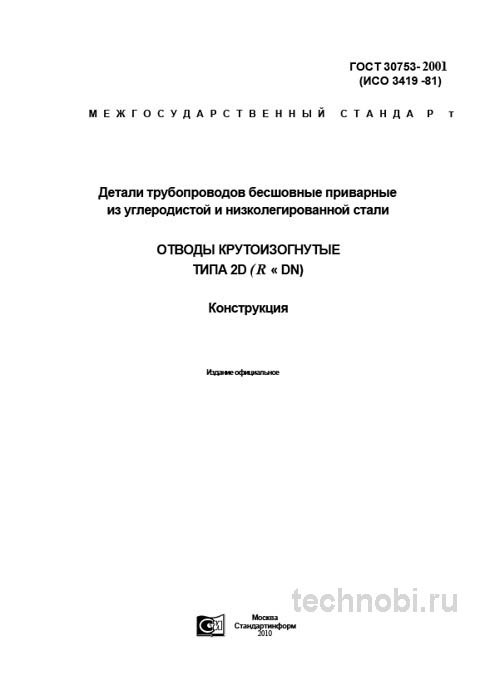

ГОСТ 30753-2001 занимает особое место в нормативной базе. Он регламентирует производство бесшовных приварных крутоизогнутых отводов типа 2D. Ключевая цифра здесь — радиус изгиба, равный двум номинальным диаметрам (R=2D). Это так называемые Short Radius отводы. Они компактнее стандартных 3D, но требуют более строгого контроля качества. В данном обзоре мы разберем стандарт с позиции практика, который видел и хорошие отводы, и откровенный брак. Без лишней теории, только то, что нужно знать инженеру и закупщику.
Многие считают, что отвод есть отвод. Купил, приварил, забыл. Но разница между стандартами может быть критической. ГОСТ 30753 предназначен для ответственных трубопроводов: технологических, магистральных, энергетических. Здесь давление может достигать десятков атмосфер, а температуры колебаться от минусовых до нескольких сотен градусов. Ошибка в выборе детали ведет к авариям. А цена ошибки в энергетике или нефтехимии измеряется не тысячами, а миллионами рублей. Давайте посмотрим, где именно кроются дьяволы этого документа.
Назначение и область применения стандарта
Стандарт распространяется на бесшовные приварные отводы, изготавливаемые методом горячего протягивания или штамповки. Это важно. Бесшовная технология означает отсутствие продольного шва на самом отводе. Это повышает надежность, так как шов — всегда зона ослабления. Изготавливают их из углеродистых сталей (Ст10, Ст20) и низколегированных марок (09Г2С, 17Г1С, 10Г2 и других). Выбор марки зависит от условий эксплуатации трассы.
Ключевая характеристика, отраженная в названии, — радиус осевой линии, равный двум номинальным диаметрам. Это отличает их от отводов 3D (Long Radius), которые подчиняются другим стандартам, например ГОСТ 17375. Отводы 2D занимают меньше места. Это критически важно в условиях ограниченного пространства. На судах, в плотной застройке технологических установок, в тесных колодцах каждый сантиметр на счету. Здесь 2D — безальтернативное решение.
Область применения данных отводов широка. Это трубопроводы, работающие под избыточным давлением. Это энергетические системы, где важна надежность пара и воды. Это судовые системы, где вибрация и качка создают дополнительные нагрузки. Основное преимущество — минимальный занимаемый объем и компактность трассы. Но за компактность приходится платить повышенными требованиями к прочности. Радиус меньше — напряжение в стенке при изгибе выше. Поэтому контроль здесь строже.
Стандарт применяется на всех этапах. При проектировании инженер закладывает именно 2D, если нужно сэкономить место. При закупке специалист требует соответствие ГОСТ 30753. При монтаже сварщик готовит кромку под этот тип фитинга. При приемке инспектор проверяет параметры по этому документу. Это единая цепочка. Если звено выпадает, система дает сбой. Так-то да.
Важно понимать, что стандарт не регламентирует все возможные диаметры. Есть диапазон, который покрывается нормативом. Если вам нужен отвод нестандартного размера, придется разрабатывать отдельные технические условия. Но для большинства промышленных задач номенклатура ГОСТ 30753 достаточна. От 57 мм до нескольких сотен миллиметров в диаметре. Всё зависит от задачи.
Материалы и химия металла
Номенклатура сталей, разрешенных стандартом, охватывает наиболее распространенные в отечественном машиностроении марки. Углеродистые Ст10, Ст20 идут на менее ответственные участки, где температуры и давления умеренные. Низколегированные 09Г2С, 17Г1С, 10Г2 работают там, где есть нагрузки, холод или агрессивная среда. Важный нюанс, который не всегда очевиден при закупке: механические свойства и химический состав металла готового отвода должны соответствовать свойствам трубы, из которой он изготовлен.
На практике это означает, что для трубопровода из 09Г2С нельзя закупать отводы из Ст20, даже если они подходят по геометрическим параметрам. Разница в химии приведет к тому, что в зоне сварки возникнут напряжения. Металл трубы и металл отвода должны работать как единое целое. Если один элемент мягче, другой тверже — нагрузка распределится неравномерно. В итоге трещина пойдет по границе шва. Это закон сопромата.
Химический состав контролируется по плавкам. В сертификате должна быть расшифровка: содержание углерода, марганца, кремния, серы, фосфора. Особое внимание — сере и фосфору. Это вредные примеси, которые делают металл хрупким. Для ответственных конструкций их содержание строго лимитируется. Если в сертификате цифры пляшут или отсутствуют — это красный флаг. Требуйте полный анализ.
Также важен метод выплавки стали. Для ответственных трубопроводов предпочтительна спокойная сталь. Она меньше газит при сварке, дает более плотный шов. Кипящая сталь дешевле, но для высокого давления не годится. В стандарте это может быть не прописано явно, но в технических условиях на поставку лучше указать. Мы всегда прописываем требование к категории стали в договоре. Это страхует от сюрпризов.
Проверяли на объекте в Екатеринбурге — партия отводов пришла с сертификатом, где марка стали была указана общо. Без расшифровки по элементам. При спектральном анализе выяснилось: марганца меньше нормы. Для низких температур такой металл не подойдет. Хрупкость гарантирована. Партию завернули. Потеря времени — две недели. Но лучше так, чем авария зимой. И всё.
Геометрия, допуски и толщина стенки
Стандарт жестко регламентирует геометрические допуски. Это не просто цифры в таблице, это гарантия того, что отвод встанет на место и выдержит нагрузку. Радиус изгиба — номинальный радиус осевой линии должен строго соответствовать 2DN (где DN — номинальный диаметр). Допускаемые отклонения ±1.5 мм для DN до 150 мм и ±3 мм для DN свыше 150 мм. Казалось бы, немного. Но в плотной компоновке эти миллиметры решают, сойдутся ли фланцы или нет.
Толщина стенки — одна из самых критичных характеристик. При гибке трубы металл течет. На внутренней части гиба он сжимается (утолщается), на внешней — растягивается (утончается). ГОСТ требует, чтобы толщина стенки в любой точке внутренней части гиба не была меньше номинальной толщины стенки прямого трубного участка. На внешней части гиба допускается утонение, но не более 15% от номинальной толщины. Это предел.
Раз за разом при приемке мы проверяем именно овальность и толщину стенки утонченной части. Это два ключевых параметра, которые производители-халтурщики часто пытаются списать на погрешность изготовления. На деле же отклонение по ним — прямое указание на нарушение технологии гибки или использование некондиционной заготовки. Если стенка тоньше нормы, давление она не держит. Точка.
Овальность торцов не должна превышать 1% от наружного диаметра. Это обеспечивает качественное примыкание к свариваемым трубам и минимизирует концентраторы напряжений в сварном шве. Если торец овальный, сварщику придется мучиться, чтобы состыковать детали. Зазор будет гулять. Провар может оказаться неравномерным. В итоге — слабое место в трубопроводе. Контролировать овальность нужно шаблоном или штангенциркулем в нескольких плоскостях.
Перпендикулярность торцов тоже нормируется. Если торец срезан под углом, при сварке возникнет излом оси трубопровода. Это создает дополнительные напряжения при эксплуатации. Вибрация начнет разрушать шов быстрее. Поэтому торцы должны быть перпендикулярны оси отвода в пределах допустимых отклонений. Проверяется угольником или специальным приспособлением.
Честно? Я видел партии, где отклонение по радиусу было в сантиметр. На бумаге всё чисто, в реальности — кривизна. Такие отводы невозможно качественно состыковать без напряжений. Приходится резать и варить заново. Это лишние стыки, лишние риски. Всегда проверяйте геометрию до начала монтажа. На земле исправить проще, чем в траншее или под потолком.
Контроль качества и приемка на объекте
Технические условия стандарта предусматривают комплексный контроль. Нельзя верить бумаге на слово. Поставщик мог отгрузить остаток старой партии или материал, хранившийся неправильно. Ваша задача — убедиться, что то, что приехало, соответствует требованиям. Приемка должна быть многоступенчатой.
Визуальный и измерительный контроль геометрии — первый этап. Используются штангенциркули, шаблоны, угломеры. Проверяются диаметры, толщины, радиусы. Поверхность осматривается на наличие дефектов. Недопустимы закаты, расслоения, трещины, глубокая рябизна. Мелкие риски допускаются, если они не выводят толщину стенки за минусовой допуск. Но лучше, чтобы поверхность была чистой.
Ультразвуковой контроль или дефектоскопия сварных швов — если отвод составной. Стандарт допускает сварные отводы для крупных диаметров, но бесшовные предпочтительнее. Если отвод сварной, шов должен быть проверен на 100%. Никаких пор, непроваров, трещин. Это зона максимального риска. УЗК показывает внутреннюю структуру шва. Если есть сомнения — требуйте акт контроля.
Контроль химического состава и механических свойств проводится выборочно по партиям. Обязательно при сертификационных испытаниях. Но на объекте мы часто делаем экспресс-анализ спектрометром. Это быстро и дешево. Позволяет отсеять явные подмены марок стали. Если вместо 09Г2С пришла Ст3 — спектрометр покажет сразу. Экономия времени колоссальная.
Гидравлические испытания на прочность и плотность — финальный этап. Отводы испытываются давлением, в 1.5 раза превышающим рабочее давление для данного номинала. Это проверка на герметичность и запас прочности. Если отвод потек или деформировался при испытании — в брак. На практике часто сталкиваюсь с ситуацией, когда заказчик принимает только сертификат соответствия, не проводя собственного выборочного контроля. Это грубая ошибка. Сертификат — это хорошо, но выборочная проверка ключевых параметров должна быть обязательной процедурой. Это отсекает 95% некачественной продукции.
Ведите журнал входного контроля. Фиксируйте номер партии, дату поступления, результаты проверок. Это поможет в будущем, если всплывет брак. Вы сможете отследить, какой материал использовался в проблемный период. Без записей вы останетесь один на один с претензиями заказчика. Доказать что-то будет невозможно. Бумага все терпит, но факты важнее.
Бюджет проекта и стоимость владения
Переходим к финансам. Многие закупщики смотрят только на цену за единицу. «Этот отвод стоит 5 тысяч, а тот 4 тысячи. Берем тот». Ошибка. Дешевый отвод может иметь меньший запас прочности, худшее покрытие или быть из стали ниже классом. В пересчете на жизненный цикл дорогой отвод часто выгоднее. Стоимость владения включает не только покупку, но и монтаж, эксплуатацию, ремонт.
Давайте посчитаем грубо. Допустим, нужно 100 отводов.
Вариант А (качественный, по ГОСТ 30753): 5 000 руб./шт. Срок службы 20 лет.
Вариант Б (эконом, по ТУ): 4 000 руб./шт. Срок службы 10 лет.
За 20 лет вам придется заменить партию Варианта Б один раз. Итого расходы на Вариант Б составят 8 000 руб. на место против 5 000 руб. за Вариант А. Плюс стоимость работ по замене. А это сварка, изоляция, простой системы. Разница в цене покупки нивелируется расходами на ремонт.
В бюджет также стоит закладывать расходы на логистику и хранение. Отводы — тяжелый груз. Доставка стоит денег. Хранить их нужно на деревянных поддонах, защищая торцы от ударов и грязи. Если торцы помяты, придется торцевать перед сваркой. Это лишняя работа сварщикам. Время — деньги. Поэтому дешевая доставка «навалом» может выйти боком.
Цены, кстати, плавают. Зависят от стоимости металла на бирже и курса валют. Но соотношение «цена-качество» остается важным ориентиром. Не берите самый дешёвый вариант без анализа рисков. Запросите у поставщика расчет ресурса. Если молчат — повод задуматься. Сомневаетесь? Запросите образцы смет. Сравните не только итоговую сумму, но и спецификации.
Также учитывайте стоимость сертификатов и паспортов. Иногда поставщики пытаются продать их отдельно или включают в цену скрытые комиссии. Убедитесь, что вся документация входит в стоимость партии. Отсутствие паспорта — проблема при сдаче объекта надзору. Придется восстанавливать документы, а это время и нервы. Бюджет проекта должен быть прозрачным.
Сравнение с аналогами: таблица
Чтобы понять место ГОСТ 30753-2001 в нормативной базе, его необходимо сравнить со стандартом на отводы общего назначения. Наиболее близким аналогом является ГОСТ 17375-2001, который также распространяется на бесшовные крутоизогнутые отводы, но с важными оговорками. Путать эти два документа или считать их взаимозаменяемыми — серьезная техническая ошибка.
| Параметр | ГОСТ 30753-2001 (Тип 2D) | ГОСТ 17375-2001 (Общее назначение) |
|---|---|---|
| Основное назначение | Ответственные трубопроводы высокого давления | Трубопроводы общего назначения, вентиляция |
| Допуски по толщине стенки | Жесткие. Утонение на внешней части гиба не более 15% | Мягче. Конкретные цифры часто оговариваются в ТУ |
| Допуски по овальности | Не более 1% от наружного диаметра | Не более 3% от наружного диаметра |
| Контроль качества | Обязательный контроль механических свойств, химии, УЗК | Чаще визуальный и измерительный контроль |
| Материалы | Конкретный перечень сталей для давления (Ст20, 09Г2С) | Более широкий перечень, включая менее ответственные марки |
Как видно из таблицы, ГОСТ 30753-2001 — это стандарт для более ответственных применений. Допуски здесь строже. Контроль глубже. Материалы надежнее. Использование отводов по ГОСТ 17375 на магистрали высокого давления — нарушение правил безопасности. Инспектор Ростехнадзора такую работу не примет. А если примет и случится авария — ответственный понесет уголовную ответственность. Риски.
Также есть отличие в маркировке. Отводы по ГОСТ 30753 должны иметь четкую маркировку с указанием давления, температуры, марки стали. На отводах общего назначения маркировка может быть упрощенной. Это помогает визуально отличить продукцию при приемке. Если маркировка стерта или отсутствует — это повод для браковки всей партии. Нет маркировки — нет происхождения.
Типичные дефекты и риски при монтаже
Наиболее вероятные дефекты, которые мы чаще всего выявляем, связаны с нарушением технологии производства. Превышение допуска на овальность — сложность центровки под сварку. Сварщику приходится тратить время на подгонку. Неравномерное утонение стенки сверх допустимых 15% — снижение прочности. В зоне гиба стенка становится самым слабым местом. Именно здесь начинается разрушение при гидроударах.
Несоответствие марки стали заявленной — выявляется портативным спектрометром. Часто бывает, что вместо легированной стали привозят углеродистую. Внешне они похожи. Но при низких температурах углеродистая сталь становится хрупкой. Трубопровод лопнет в мороз. Проверка металла — обязательная процедура для северных регионов. Не ленитесь проверять.
Дефекты поверхности — закаты, расслоения. Они возникают при прокатке заготовки. При гибке эти дефекты раскрываются, превращаясь в трещины. Визуальный контроль должен быть тщательным. Используйте лупу или фонарь. Тень выявляет неровности. Если видите подозрительные линии на металле — требуйте УЗК этой зоны. Лучше перестраховаться.
Повреждение торцов при транспортировке — частая проблема. Отводы бросают, кидают, возят навалом. Торцы мнутся, забоины появляются. Перед сваркой такие торцы нужно торцевать. Это уменьшает длину отвода, смещает ось. В плотной компоновке это может привести к тому, что труба не сойдется. Требуйте упаковки торцов пластиковыми заглушками. Это копейки, но нервы экономят.
На практике часто сталкиваюсь с тем, что сварщики жалуются на плохую свариваемость. Металл «плывет», шов получается пористым. Часто причина в химии стали. Если содержание серы или фосфора повышено, сварка идет тяжело. Это брак производства. Такой отвод лучше не варить. Верните поставщику. Переделка шва обойдется дороже замены детали.
Вопросы и ответы по закупкам
Можно ли купить партию без сертификата?
Нет. Для ответственных трубопроводов сертификат обязательнен. Без него объект не сдадут надзору. Если поставщик предлагает «без бумаг» — это риск. Отказывайтесь сразу.
Какая стоимость доставки обычно бывает?
Зависит от веса и расстояния. Отводы тяжелые. Лучше считать доставку в составе общей сметы. Иногда самовывоз выгоднее, если есть свой транспорт.
Можно ли использовать б/у отводы?
Не рекомендуется. Ресурс металла неизвестен. Возможны усталостные трещины. Для ответственных систем только новый материал. Экономия не оправдана.
Как хранить отводы на складе?
На поддонах, под навесом. Торцы закрыты. Не складировать в грязь и воду. Коррозия начинается быстро. Особенно на торцах и резьбах.
Заключение
ГОСТ 30753-2001 — это качественный, детально проработанный стандарт, задающий высокую планку качества для продукции. От нее зависит безопасность и бесперебойность работы промышленных объектов. Его применение оправдано для всех ответственных трубопроводов, работающих под давлением. Понимание его нюансов и строгое следование его предписаниям — признак высокой производственной культуры.
Не экономьте на фитингах. Стоимость отвода несопоставима со стоимостью системы, которую он соединяет. Риск потерять трубопровод из-за бракованной детали не оправдан. Выбирайте проверенных поставщиков, требуйте паспорта, контролируйте хранение. Инвестиции в качественный материал — это инвестиции в спокойствие. Без вариантов.
