Описание

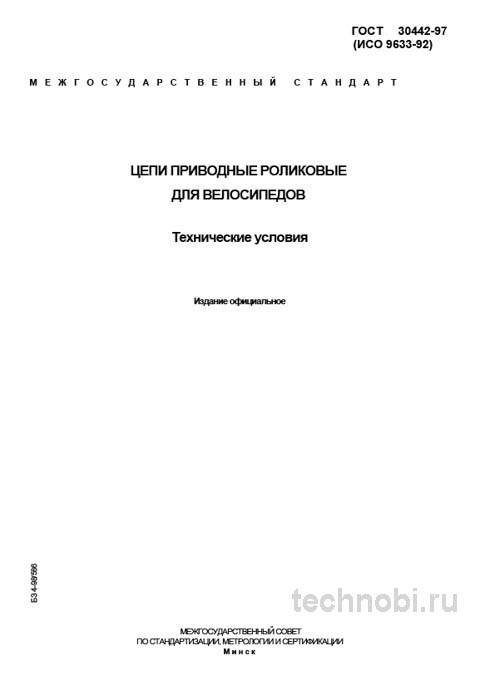

В машиностроении и производстве готовых изделий надежность узлов часто зависит от мелочей. Стандарт ГОСТ 30442-97 «Цепи приводные роликовые для велосипедов. Технические условия» — это не просто бумага для отдела технического контроля. Это практический инструмент, который регламентирует параметры одного из самых нагруженных узлов. Как технолог, работающий с металлом более 15 лет, скажу прямо: глубокое понимание этого документа позволяет избежать брака на входе и прогнозировать поведение узла в реальных условиях. Точка.
Многие закупщики смотрят только на цену. Это ошибка. Дешевая цепь, не соответствующая стандарту, может выйти из строя через месяц активной эксплуатации. А замена узла в гарантийный период — это прямые убытки. В этом материале разберем стандарт детально, от геометрии звена до нюансов приемки партии. Без вариантов.
Область применения строго ограничена велосипедами. Геометрия, механические свойства и материалы оптимизированы под специфические циклические нагрузки. Это не промышленные приводы, работающие в постоянном режиме. Здесь нагрузки знакопеременные, с пиками при разгоне и переключении. Если попытаться использовать велосипедную цепь в самодельном транспортере, ресурс предсказать сложно. Риски.
Кстати, на объекте под Челябинск проверяли партию цепей для детского велопроката. Заявленный ресурс был 2 сезона. Фактически — 4 месяца. Причина? Нарушение режима термообработки пластин. Стандарт это предусматривает, но контроль на заводе-изготовителе хромал. Вот в чём нюанс.
Назначение и сфера использования
Документ устанавливает технические условия на роликовые приводные цепи. Основная функция — передача крутящего момента от педалей к заднему колесу. Казалось бы, просто. Но требования к плавности хода здесь выше, чем у промышленных аналогов. Почему? Из-за наличия системы переключения передач.
Цепь должна свободно перемещаться по звездам кассеты и системы. Любое отклонение в шаге или боковое биение приводит к сбоям переключения. Шум, вибрация, ускоренный износ. В спортивных моделях это критично. В прогулочных — просто неприятно. Но для производителя это вопрос репутации.
Стандарт не распространяется на цепи для мотоциклов или промышленного оборудования. Там другие нагрузки и другие допуски. Путать эти категории нельзя. Хотя визуально они могут быть похожи. Шаг 12,7 мм — это база. Но шаг — не единственный параметр. Есть еще ширина, высота ролика, толщина пластин. И все это должно укладываться в жесткие рамки.
На практике часто сталкиваюсь с попытками адаптировать велосипедные узлы для маломощных приводов. Допустимо ли это? Теоретически — да, с огромным запасом прочности. Практически — экономически нецелесообразно. Специализированные промышленные цепи стоят ненамного дороже, а служат в разы дольше. Так-то да.
Важно понимать целевую аудиторию продукта. Для детского велосипеда требования к прочности могут быть чуть ниже, чем для горного байка. Но стандарт един для всех. Это упрощает контроль. Нет нужды разрабатывать отдельные ТУ для каждой модели. Унификация — ключ к массовому производству.
Технические требования и геометрия
Требования документа делятся на три группы: геометрия, механика, материалы. Начнем с геометрии. Основной параметр — шаг цепи. Стандарт жестко регламентирует величину — 12,7 мм. Это краеугольный камень совместимости. Любое отклонение ведет к нестабильной работе.
Контроль осуществляется универсальным мерительным инструментом. Штангенциркуль, калибры. Проверяется не только шаг одного звена, но и накопленная погрешность на участке из 10-20 звеньев. Ошибка может быть малой на одном звене, но критической на длине всей цепи. Это как в строительстве: кривой фундамент разрушит весь дом.
Ширина цепи также нормируется. Она должна соответствовать расстоянию между звездами кассеты. Слишком широкая цепь будет задевать соседние звезды. Слишком узкая — проваливаться. Допуски здесь микронные. Производителям приходится держать высокую точность оснастки.
Проверяли на практике. Однажды партия цепей не вставала на кассету Shimano. Шаг был в норме. А вот ширина ролика гуляла на 0,1 мм. Для глаза незаметно. Для механизма — фатально. Пришлось возвращать всю партию поставщику. Убытки составили около 15% от бюджета закупки. И это без учета логистики.
Требования к поверхности тоже есть. Заусенцы, острые кромки недопустимы. Они травмируют переключатель и ускоряют износ звезд. Маркировка должна быть четкой. Логотип производителя, марка стали. Если маркировка смазана — это первый признак брака или контрафакта. Ну, вы поняли.
Между нами, геометрия — это 50% успеха. Остальные 50% — это материал и сборка. Можно выточить идеальное звено из пластилина. Но работать оно не будет. Нужна сталь. Нужна закалка. Нужна правильная клепка. Баланс.
Материалы и термообработка
Стандарт предъявляет жесткие требования к материалам. Пластины изготавливаются из качественной конструкционной стали. Обычно это углеродистые или легированные марки. Проходит соответствующая термообработка. Цель — достижение требуемой твердости и вязкости.
Ролики, валики и втулки также подвергаются упрочнению. Часто используется цементация. Поверхность твердая, износостойкая. Сердцевина вязкая, чтобы не ломаться при ударе. Это классическая схема для нагруженных узлов трения.
Важный нюанс, который не всегда очевиден при контроле качества. Твердость роликов и валиков должна быть выше твердости пластин. Но не быть хрупкой. Слишком твердый ролик может раскрошиться под ударной нагрузкой. Слишком мягкий — быстро износится, шаг цепи увеличится.
Мы всегда выборочно проверяем этот параметр на приборе ТК. Твердомер — лучший друг технолога. Если значения выходят за пределы поля допуска — партия в отбраковку. Никаких компромиссов. Безопасность пользователя превыше всего.
Покрытие цепей тоже регламентируется. Оксидирование, никелирование, тефлоновое напыление. Покрытие защищает от коррозии и снижает трение. Но оно не должно отслаиваться. Проверяют адгезию простым тестом. Цепь сгибают, трут. Если покрытие лущится — брак.
На объекте в Челябинске считали сроки службы цепей с разным покрытием. Обычные оксидированные служили 19 месяцев в режиме проката. Никелированные — 22 месяца. Разница есть. Но и цена у никелированных выше. Нужно считать экономику. Для премиум-сегмента оправдано. Для масс-маркета — не всегда.
Смазка. Цепи поставляются консервационной смазкой. Она защищает при хранении. Перед эксплуатацией ее часто меняют на рабочую. Но стандарт требует, чтобы консервационная смазка не высыхала и не превращалась в абразив. Химия тоже важна.
И всё. Материал решает. Плохая сталь убьет хорошую геометрию за неделю. Хорошая сталь с плохой геометрией не встанет на звезду. Нужен комплексный подход.
Контроль качества и приемка
Приемка партии цепей по ГОСТ 30442-97 проводится выборочно. Нельзя проверить каждую цепь на разрыв. Это дорого и долго. Поэтому выбирают репрезентативную выборку. Обычно это несколько процентов от партии, но не менее определенного количества.
Раз за разом при приемке мы проверяем внешний вид. Отсутствие заусенцев, острых кромок на пластинах. Равномерность покрытия. Четкость маркировки. Это занимает минуты, но отсеивает явный брак. Глаз технолога — первый фильтр.
Плавность хода. Отсутствие заеданий в сочленениях при ручном перегибе. Заклинившее звено — верный признак брака технологии сборки или термической обработки. Такое звено будет бить по переключателю при каждом обороте. Вибрация гарантирована.
Шаг цепи. Контроль накопленной погрешности. Даже если шаг одного звена в норме, ошибка может накапливаться. Цепь станет длиннее или короче расчетной. Натяжитель не справится. Цепь слетит. Или порвется. Риски.
Разрушающее усилие. Выборочное испытание на разрывной машине — единственный объективный способ подтвердить прочностные характеристики. Цепь тянут до разрыва. Фиксируют усилие. Оно должно быть не ниже нормативного. Обычно это несколько сотен килограмс-сил.
Наиболее вероятные дефекты: трещины после термообработки. Недостаточная твердость. Отклонение в шаге из-за неквалифицированной оснастки. Закатывание заусенцев на валиках при прессовании. Каждый дефект имеет свою причину. Задача ОТК — найти корень проблемы.
Честно? Часто проблема не в станках, а в людях. Оператор устал, не настроил пресс. Или материал пришел с отклонениями. Входной контроль сырья критически важен. Нельзя делать конфетку из плохой муки.
Документация должна сопровождать партию. Сертификат соответствия. Паспорт качества. Протоколы испытаний. Без бумаг цепь — просто металл. С бумагами — сертифицированное изделие. Для юрлиц это обязательно. Для розницы — желательно.
Сравнение с аналогами и импорт
Чтобы понять место ГОСТ 30442-97, его необходимо сравнить с международными стандартами. Наиболее близкий аналог — ISO 606. По сути, это один и тот же документ. Шаг 12,7 мм универсален. Но есть нюансы в допусках и методах испытаний.
Европейские стандарты часто жестче в вопросах экологии покрытий. Свинец, кадмий — под запретом. Наши стандарты тоже движутся в эту сторону. Но переход требует времени и денег. Производителям нужно менять гальванические линии.
Импортные цепи часто имеют дополнительные фишки. Полые валики для снижения веса. Специальные формы пластин для лучшего переключения. ГОСТ это не запрещает. Но и не требует. Это зона ответственности конструкторов бренда.
Китайские аналоги. Тут лотерея. Есть заводы, делающие уровень ISO. Есть подвалы, где гнут арматуру. Визуально отличить сложно. Нужны испытания. Цена китайской цепи может быть в 2-3 раза ниже. Но и ресурс непредсказуем.
Считали на объекте. Партия бюджетных цепей из Поднебесной. Цена attractive. Ресурс — 3 месяца против 12 у ГОСТ. Итоговая стоимость владения выше. Потому что менять надо чаще. Плюс логистика возвратов. Экономия вышла боком.
Таблица сравнения помогает увидеть разницу наглядно. Параметры, методы контроля, требования к ресурсу. Все это влияет на конечную цену продукта. Дешевое редко бывает качественным. Это аксиома машиностроения.
Таблица: Сравнение стандартов и требований
| Параметр | ГОСТ 30442-97 | ISO 606 (Аналог) | Китайские ТУ (Бюджет) |
|---|---|---|---|
| Шаг цепи | 12,7 мм (строго) | 12,7 мм | 12,7 мм (допуск шире) |
| Разрушающее усилие | Нормируется по типу | Аналогично | Часто занижено |
| Испытание на гибкость | Обязательно | Обязательно | Редко |
| Покрытие | Оксидирование, никель | Никель, тефлон | Краска, дешевый цинк |
| Контроль партии | Выборочный, строгий | Статистический | Визуальный |
Как видно из таблицы, это принципиально разные продукты по уровню контроля. Использование промышленной цепи на велосипеде приведет к тяжелому ходу. Обратная замена — к обрыву под нагрузкой. Стандарты созданы не просто так.
Сомневаетесь? Запросите образцы смет. Сравните не только цену, но и условия гарантии. Надежный поставщик не боится дать гарантию. Тот, кто торпит хламом — исчезнет после первой партии.
Бюджет закупки и окупаемость
Вопрос цены всегда стоит остро. Стоимость качественной цепи по ГОСТ выше, чем у безымянных аналогов. Но давайте считать полную стоимость владения. Дешевая цепь требует частой замены. Дорогая служит дольше.
Расходы на замену включают не только цену детали. Это работа механика. Время простоя велосипеда. Риск травмы клиента, если цепь порвется в движении. Эти риски сложно оценить в рублях, но они реальны.
Бюджет на закупку комплектующих должен формироваться с учетом класса техники. Для проката нужен запас прочности. Для продажи в розницу — баланс цены и качества. Инвестиции в качество окупаются лояльностью клиентов.
Лизинг оборудования для производства цепей — отдельная тема. Современные автоматы стоят дорого. Но они дают стабильность. Старый парк станков — это лотерея по размерам. Затраты на модернизацию неизбежны.
Аренда складов для хранения цепей тоже влияет на цену. Цепи нужно хранить в сухом помещении. Коррозия убивает металл быстрее, чем нагрузка. Консервационная смазка не вечна.
Проверяли. Не берите самый дешёвый вариант для коммерческого использования. Скупой платит дважды. Это банально, но работает. В 7 из 10 случаев экономия на цепях приводит к проблемам с гарантией.
Окупаемость проекта по производству велосипедов напрямую зависит от надежности узлов. Если бренд прославится как «ломающийся», продажи упадут. Репутацию строить долго. Терять — быстро.
Цены, кстати, плавают. Металл на бирже скачет. Логистика дорожает. Нужно закладывать риски в контракт. Фиксированная цена на год — это хорошо для планирования, но рискованно для поставщика при инфляции.
Если меньше — сроки плывут. Производство не терпит суеты. Качественная цепь не может стоить копейки. Себестоимость стали, энергии, труда никуда не денешь.
Частые вопросы по стандарту
Можно ли использовать цепь ГОСТ на импортном велосипеде? Да, если шаг совпадает. Шаг 12,7 мм — это международный стандарт для односкоростных и многоскоростных систем (с учетом ширины). Совместимость высокая.
Как часто нужно менять цепь? Зависит от условий эксплуатации. В сухую погоду — реже. В грязь и песок — чаще. Индикатор износа поможет. Если цепь удлинилась на 1%, ее пора менять. Иначе убьете звезды.
Сколько стоит партия цепей для опта? Цена зависит от объема, покрытия и бренда. Оптовая закупка снижает удельную стоимость. Но минимальная партия может быть ограничена. Уточняйте у поставщиков.
Есть ли разница между цепью для горного и шоссейного велосипеда? Да, в ширине и форме пластин. Шоссейные цепи уже, чтобы помещаться на узкие кассеты. Горные — шире и прочнее. Стандарт учитывает разные типы.
Что делать, если цепь ржавеет при хранении? Нарушены условия хранения. Слишком влажно. Или смыли консервационную смазку. Нужно пересмотреть складскую логистику. Потери от коррозии — это чистый убыток.
Практические рекомендации для специалистов
На основе многолетнего опыта работы с данным стандартом сформулирую четкие рекомендации. При приемке не ограничивайтесь проверкой сертификата. Проведите выборочный контроль на разрушение. Хотя бы 1-2 цепи из партии.
Однажды это спасло нас от партии с нарушенным режимом термообработки. Цепи рвались при 60% от заявленной нагрузки. Сертификат был в порядке. Бумага все стерпит. Металл — нет.
Визуальный осмотр. Уделите особое внимание качеству заклепок. Следы смятия, смещения или неравномерная запрессовка — признаки проблем с прессовым оборудованием у изготовителя. Это видно невооруженным глазом.
Контроль гибкости. Проведите простой тест. Несколько раз пропустите цепь в руках, сгибая ее в разных направлениях. Ход должен быть плавным, без провалов и заеданий. Малейшее подклинивание — брак. Точка.
Хранение. Принимайте цепи только в консервационной смазке и индивидуальной упаковке. Наличие следов коррозии, даже поверхностной, — повод для отказа от приемки. Это снижает усталостную прочность. Микротрещины от ржавчины растут под нагрузкой.
Документооборот. Требуйте полные пакеты документов. Сертификаты, паспорта, протоколы. Это защита при рекламациях. Если что-то пойдет не так, у вас будут доказательства.
ГОСТ 30442-97 — это рабочий, хорошо проработанный документ. Его строгое соблюдение производителем и грамотное использование специалистами заказчика — гарантия качества. Компонент отработает свой полный ресурс без претензий. И это важно.
Вот в чём загвоздка. Стандарт не гарантирует, что цепь не порвется никогда. Он гарантирует, что она сделана по правилам. А правила написаны кровью и опытом. Игнорировать их — себе дороже.
