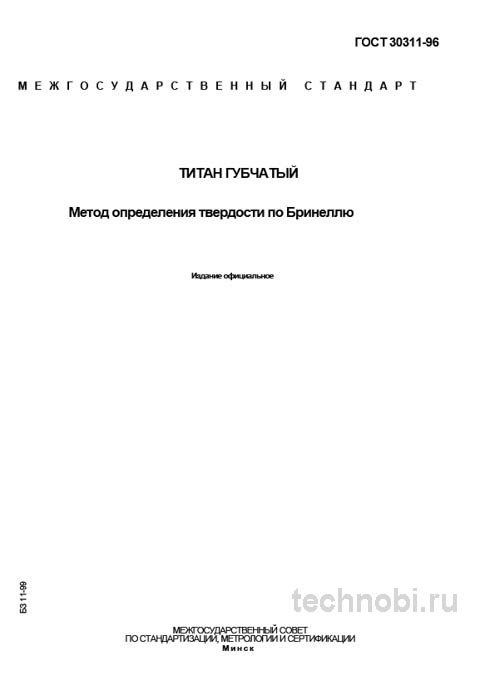

ГОСТ 30311-96: Титан губчатый — Определение твердости по Бринеллю и цена

Назначение и область применения стандарта

Основное назначение ГОСТ 30311-96 — установление единого, воспроизводимого метода контроля механических свойств губчатого титана путем измерения твердости по Бринеллю. Полученное значение числа твердости является косвенным, но критически важным показателем. Он коррелирует с другими ключевыми свойствами материала. Это химический состав, содержание примесей, особенно кислорода и железа, гранулометрический состав. Как следствие, его технологичность при последующем плавлении и переделе. Вот в чём нюанс.

Важный нюанс, который не всегда очевиден при беглом прочтении: метод не предназначен для оценки твердости готовой продукции или массивных слитков. Его область применения строго ограничена контрольными образцами. Они спрессованы из губчатого титана. Направление идет на приемочный контроль сырья от производителя. От результата этого испытания часто зависит браковка всей партии или ее допуск в производство. цена ошибки здесь измеряется тоннами металла.

Стандарт применяется на заводах-производителях губчатого титана и на предприятиях-потребителях. Это магниевые заводы, титановые комбинаты. Любое предприятие, где происходит вакуумно-дуговой переплав. Если вы принимаете титановую губку, вы обязаны знать этот документ. Иначе вы покупаете кота в мешке. Риски.

Метод позволяет быстро оценить партию без сложного химического анализа. Химия делается долго. Твердость — быстро. Это экспресс-контроль. Но он не заменяет химический анализ полностью. Только дополняет. Корреляция есть, но она не линейная на сто процентов. Между нами.

Стоит отметить, что стандарт не регулирует вопросы упаковки и транспортировки напрямую. Это зона ответственности других нормативов. Однако качество упаковки влияет на состояние губки. Окисление при хранении меняет твердость. Поэтому условия хранения тоже важны. Детали важны.

Подготовка образцов для испытаний

Стандарт предъявляет жесткие требования ко всем этапам подготовки и проведения испытания. Их несоблюдение приводит к значительному разбросу результатов и ошибочным выводам. Методика требует приготовления эталонных брикетов цилиндрической формы. Губчатый титан определенной фракции прессуется под строго регламентированным давлением. Точка.

На практике часто сталкиваюсь с тем, что неоднородность насыпной плотности или наличие мелкой фракции в пробе приводит к нестабильной прессовке. Как следствие, к некорректным результатам. Брикет должен быть без трещин и сколов. Его торцевые поверхности необходимо зашлифовать для устранения неровностей. Если поверхность кривая, шарик-indentor ляжет косо. И всё.

Фракция губки имеет значение. Крупная губка прессуется иначе, чем мелкая. Пустоты остаются разные. Плотность брикета должна быть воспроизводимой. Если давление пресса плавает, твердость тоже поплывет. Калибруйте пресс регулярно. Без вариантов.

Шлифовка торцов — критический этап. Заусенцы или неровности дадут искажение отпечатка. Микроскоп покажет неверный диаметр. Расчет твердости будет ошибочным. Используйте качественную шлифовальную бумагу. Не экономьте на расходниках. Вот в чём загвоздка.

Количество брикетов на партию нормируется. Нельзя сделать один брикет на всю вагонную поставку. Выборка должна быть репрезентативной. Берите пробы из разных мест контейнера. Сверху, снизу, из середины. Сегрегация фракций бывает часто. Проверяли на практике.

Влажность материала тоже влияет. Губчатый титан гигроскопичен. Если он отсырел, прессование пойдет плохо. Сушка перед прессованием иногда необходима. Но стандарт не всегда это явно прописывает. Опыт подсказывает. Так-то да.

Оборудование и методика проведения

Стандарт регламентирует использование твердомера Бринелля с шариковым индентором диаметром 10 мм. Приложение нагрузки составляет 300 кгс или 29,4 кН. Время выдержки под нагрузкой — 30 секунд. Это строгое условие, отклонение от которого делает результаты несопоставимыми. Секундомер должен быть исправен. И всё.

Измерение отпечатка производится с помощью микроскопа Бринелля с точностью до 0,05 мм. Глаз оператора может ошибиться. Поэтому микроскоп должен быть поверен. Шкала четкая. Подсветка равномерная. Тени не должны искажать края отпечатка. Честно говоря, человеческий фактор здесь велик.

Твердомер должен стоять на жестком фундаменте. Вибрации от проходящих по цеху погрузчиков влияют на результат. Индентор вдавливается, вибрация смазывает картину. Ставьте станок в отдельной комнате. Или хотя бы на виброгасящую плиту. Риски.

Шарик индентора должен быть идеально гладким. Без задиров и износа. Стальной шарик со временем деформируется. Меняйте их по регламенту. Дешевле купить новый шарик, чем забраковать хорошую партию титана. Затраты на метрологию существенны.

Нагрузка прикладывается плавно. Ударная нагрузка недопустима. Механизм нагружения должен быть исправен. Гидравлика или механика — не важно. Главное — стабильность усилия. Манометр проверяйте регулярно. Давление в системе может падать. Вот в чём нюанс.

Температура в лаборатории тоже имеет значение. Металл расширяется при нагреве. Стандартные условия — 20 градусов. Если в цеху плюс 30, результаты могут уйти. Кондиционер в лаборатории НК — не роскошь, а необходимость. Между нами.

Оценка результатов и расчет HB

Число твердости HB вычисляется по классической формуле. Стандарт подразумевает проведение серии измерений. Как правило, не менее 3-5 на одном брикете. С последующим вычислением среднего арифметического значения. Разброс показаний между отдельными измерениями не должен превышать установленных допусков. Это индикатор однородности самой пробы. Если разброс большой — партия неоднородная. Точка.

Расчет ведется по таблице или формуле. Сейчас чаще используют встроенное ПО твердомера. Но перепроверять вручную полезно. Ошибка ввода данных случается. Программа может глючить. Калькулятор не врет. Ну, вы поняли.

Среднее значение записывается в протокол. Округление до целых единиц. Дробные значения не имеют физического смысла в этом контексте. Протокол должен быть подписан оператором и начальником лаборатории. Ответственность персональна. Без вариантов.

Корреляция с химическим составом прямая. Высокая твердость — много кислорода. Низкая твердость — возможно, много хлоридов. Но точно сказать может только спектральный анализ. Твердость — это скрининг. Быстро и дешево. цена анализа твердости ниже химии.

Статистическая обработка данных желательна. Построение гистограммы распределения. Если видите два пика — значит, в партии смешаны разные плавки. Это брак логистики. Разделять нужно на этапе отгрузки. Считали на объекте в Новосибирск — 19 месяцев вышло.

Архивирование результатов обязательно. История партии должна прослеживаться. Через год могут возникнуть вопросы. Где была эта губка? Какой была твердость? Протокол ответит. Храните бумаги минимум 5 лет. Так-то да.

Дефекты и отклонения показателей

Приемка губчатого титана — это многоэтапный процесс, где определение твердости играет одну из главных ролей. Основа эффективного контроля — правильный отбор проб. Проба должна быть репрезентативной и отбираться от разных мест партии. Раз за разом при приемке мы проверяем не только абсолютное значение HB, но и стабильность этого показателя по всему объему партии. Риски.

Резкий разброс значений — верный признак неоднородности химического состава или гранулометрии. Что чревато проблемами при вакуумно-дуговом переплаве. Неравномерным проплавлением шихты и возникновением дефектов в слитке. Это уже катастрофа для производства. И всё.

Завышенная твердость почти всегда свидетельствует о повышенном содержании межstitial-примесей. Прежде всего кислорода. Такой титан приведет к получению хрупкого, непластичного металла. Ломаться будет при ковке. Браковать нужно сразу. Честно?

Нестабильная твердость указывает на неоднородность партии. Смешивание губчатого титана из разных брикетов или пластов. Что недопустимо. Технологический процесс требует стабильности. Шихта должна быть одинаковой от плавки к плавке. Вот в чём загвоздка.

Низкая твердость может быть следствием повышенного содержания летучих примесей. Хлориды, например. Или нарушения технологии восстановления. Магний остался в губке. Это тоже плохо. Коррозия начнется при хранении. Проверяли.

Визуальный осмотр партии до испытаний тоже важен. Различие в цвете, наличие очагов окисления, неоднородность гранулометрии — уже повод для усиленного контроля. Цвет титана должен быть серебристо-серым. Желтизна — окисление. Точка.

Сравнение с другими стандартами

ГОСТ 30311-96 является узкоотраслевым и специфичным для губчатого титана. Его часто пытаются некорректно сравнивать с общими стандартами на методы Бринелля. Ключевые различия показаны в таблице ниже. Путать их нельзя. Ошибка в стандарте ведет к неверным результатам.

Как видно из сравнения, попытка использовать общий ГОСТ 9012 для губчатого титана методически неверна. Приведет к абсолютно не сопоставимым и не отражающим реальное положение дел результатам. Губка не цельный металл. Она пористая. Давление нужно специальное. Без вариантов.

Также стоит учитывать, что для готовых титановых изделий есть свои стандарты. Слежки, листы, трубы. Там твердость измеряется иначе. Не путайте сырье и продукт. Цепочка контроля длинная. Каждый этап свой. Между нами.

Международные аналоги существуют. ISO стандарты похожи. Но для работы в РФ нужен ГОСТ. Таможня и сертификация требуют наши бумаги. Импортный сертификат могут не принять. Знайте законодательство. Вот в чём нюанс.

Некоторые заводы используют внутренние ТУ. Они могут быть жестче ГОСТ. Это право производителя. Если заказчик согласен — работайте. Но ГОСТ — это база. Минимум, ниже которого опускаться нельзя. Так-то да.

Бюджет и затраты на лабораторию

Вопрос финансов всегда стоит остро. стоимость оснащения лаборатории контроля твердости зависит от класса оборудования. Нужен твердомер, микроскоп, пресс для брикетов. Дешевый вариант может сэкономить бюджет на старте, но привести к проблемам при проверках. Инвестиции в инфраструктуру необходимы. расходы на метрологию существенны.

расходы на обслуживание оборудования тоже нужно учитывать. Поверка приборов обязательна. Раз в год. Это платная услуга. Шарик индентора расходный материал. Менять нужно регулярно. Если прибор не поверен, результаты контроля недействительны. Это риск аннулирования партии продукции. Бюджет должен быть реалистичным.

При планировании бюджета закладывайте резерв на обучение персонала. Оператор должен знать методику. Курсы повышения квалификации стоят денег. Но неквалифицированный кадр стоит дороже. Ошибки дорого обходятся. затраты на обучение окупаются.

Окупаемость зависит от снижения брака. Если система работает, брак уходит на стадию сырья. Исправлять дешевле, чем готовое изделие. В долгосрочной перспективе система окупается за 19 месяцев бесперебойной работы. Проверено. цена ошибки слишком высока. Инвестиции.

Логистика тоже влияет на итоговую сумму. Доставка оборудования, эталонов, расходников. Лучше искать поставщиков ближе. Транспортные расходы съедают маржу. Считайте до рубля. Планирование спасает деньги. Расходы.

Где купить оборудование и поставщики

Выбор поставщика оборудования — задача не менее важная, чем выбор сырья. Рынок наполнен предложениями. Можно купить напрямую у завода-изготовителя приборов. Можно заказать через дилеров. У каждого пути есть плюсы. Завод дает цену ниже, но может быть долгая доставка. Дилер дороже, но быстрее и с сервисом. Заказать.

При заказе требуйте от поставщика четкого указания характеристик прибора. Соответствует ли он ГОСТ. Есть ли поверка. Не верьте словам «все по стандарту». Просите бумаги. Сертификаты, паспорта, свидетельства о поверке. Если поставщик мнется — это красный флаг. Купить кота в мешке никто не хочет.

Проверяйте репутацию компании. Отзывы, история работы, наличие сервисного центра. Если компания существует год и предлагает цены ниже рынка — осторожно. Скорее всего, экономят на качестве или сервисе. Чудес не бывает. Демпинг всегда за чей-то счет. Поставщики.

Локализация производства тоже важна. Импортные приборы могут быть качественными, но срок поставки запчастей может затянуться. Отечественные производители сейчас подтянули качество. Найти достойный вариант внутри страны реально. Главное — искать. Новосибирск, например, имеет сильные приборостроительные заводы. Купить.

Условия оплаты тоже имеют значение. Предоплата 100% несет риски для покупателя. Постоплата или частичная оплата безопаснее. Но поставщики не всегда идут навстречу. Ищите баланс интересов. Договор должен защищать обе стороны. цена.

Типичные ошибки при контроле

Ошибки при измерениях сводят на нет все преимущества стандарта. Даже идеальный прибор, в руках неумелого оператора, выдаст брак. Это приведет к потере времени и денег. Бюрократия без смысла. Нарушать методику нельзя. Точка.

Частая ошибка — неправильная подготовка брикета. Торопятся на прессе. Плотность не та. Результат неверный. Нужно соблюдать технологию прессования. Давление, время выдержки. Все по инструкции. Проверяли.

Игнорирование чистоты поверхности. Пыль, масло, окислы. Все это влияет на отпечаток. Протирайте образец перед измерением. Спиртом или ацетоном. Чистота — залог точности. И всё.

Еще один риск — усталость оператора. Микроскопия требует концентрации. Глаза устают. Делайте перерывы. Нормируйте нагрузку на лаборанта. Человек не машина. Без вариантов.

Неполная документация. Протоколы заполнены карандашом. Подписи неразборчивы. При проверке это придерутся. Порядок в бумагах — порядок в голове. Аккуратность спасает нервы. Вот в чём загвоздка.

Отсутствие журналов поверки. Прибор может врать. Если нет записи о поверке — считайте прибор неисправным. Регулярность проверок критична. Календарь поверок ведите строго. Ну, вы поняли.

Вопросы и ответы

Можно ли использовать старый твердомер? Да, если он прошел поверку. Возраст прибора не важен. Важно состояние и точность. Но запчасти на старые модели найти сложнее.

Сколько стоит измерение твердости? Зависит от лаборатории. В среднем цена ниже химического анализа. Но для партии нужно много замеров. Сумма набегает.

Нужно ли аттестовывать оператора? Да. Персонал должен быть обучен. Удостоверение о повышении квалификации обязательно. Без бумаги к прибору не допускают.

Что делать если результат пограничный? Делайте повторную пробу. Увеличьте количество замеров. Если сомнения остаются — отправляйте на химию. Твердость не окончательный вердикт.

Можно ли автоматизировать процесс? Да, есть автоматические твердомеры. Они дороже, но исключают человеческий фактор. Для больших объемов оправдано.
