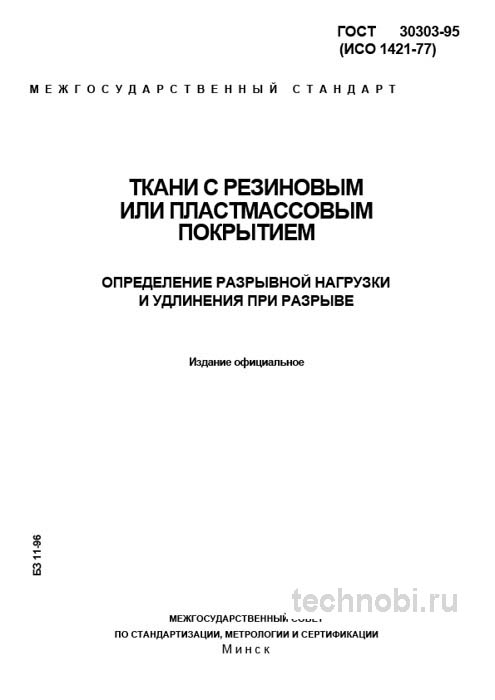

ГОСТ 30303-95: Разрывная нагрузка тканей с покрытием — Методика и стоимость

Назначение и область применения стандарта

ГОСТ 30303-95 устанавливает унифицированную методику определения предельной прочности на разрыв и деформационных свойств для широкого класса материалов. Тканей, нетканых материалов, трикотажных полотен и войлоков, покрытых слоем резины, пластизоля или других пластмасс. Область его применения практически безгранична в рамках указанной продукции. Стандарт не классифицирует материалы по типу и не устанавливает конкретных технических условий на готовые изделия. Его задача — предоставить единый, воспроизводимый и объективный метод испытаний. Результаты которого затем трактуются в соответствии с отраслевыми или заводскими ТУ на конкретный материал. И всё.

На практике это означает, что данный ГОСТ является методической основой. Например, технические условия на рукавный фильтр для аспирационной системы будут содержать требования к разрывной нагрузке фильтровальной ткани с полиуретановым покрытием. Скажем, не менее 120 Н на 5 см. А сам процесс измерения этого параметра будет полностью регламентирован ГОСТ 30303-95. Это разделение полномочий важно. ГОСТ дает метод, ТУ дает норму. Путать их нельзя. Вот в чём загвоздка.

Область применения охватывает резинотехнические изделия, транспортерные ленты, мембраны, защитные ткани, рукава. В автомобильной промышленности это уплотнители. В горной добыче — ленты транспортеров. Если вы работаете с полимерными композитами на тканевой основе, вы обязаны знать этот документ. Иначе вы покупаете кота в мешке. Риски.

Стандарт не регулирует вопросы утилизации отходов напрямую. Это зона ответственности экологических норм. Однако качество материала влияет на срок службы. Чем дольше служит изделие, тем меньше отходов. Косвенно стандарт работает на экологию. Детали важны.

Стоит отметить, что стандарт не заменяет спецификации заказчика. Если заказчик требует повышенных значений, ГОСТ — это минимум. База. Ниже опускаться нельзя. Но можно поднимать планку. Так-то да.

Важно понимать, что метод применим только для плоских образцов. Объемные изделия, типа шлангов высокого давления, требуют других методик вскрытия и подготовки. Нельзя просто вырезать полоску из круглого рукава без учета кривизны. Напряжение распределится неверно. Проверяли на практике.

Подготовка образцов к испытаниям

Стандарт предъявляет четкие требования к подготовке, оборудованию и процедуре испытания. От соблюдения которых напрямую зависит достоверность результата. Материал должен быть выдержан в нормальных климатических условиях. Температура 23 ± 2 градуса, влажность 50 ± 5 процентов. Не менее 24 часов. Это критически важный этап. Полимеры чувствительны к климату. На морозе резина дубеет. На жаре плывет. Если в лаборатории нет климат-контроля, результаты зимой и летом будут разными. Кондиционер в лаборатории — не роскошь, а необходимость. Между нами.

Образцы вырезаются в виде полосок шириной 50 мм и длиной не менее 200 мм. Это критически важный этап. Важный нюанс, который не всегда очевиден при приемке: резать необходимо строго вдоль основы и утка. Или по направлению петельных столбиков и протяжек для трикотажа. Неровный, рваный край образца, полученный из-за использования тупого режущего инструмента, гарантированно приведет к заниженным показателям прочности. Раз за разом при приемке мы проверяем не только паспортные значения. Но и смотрим под лупой на кромки образцов из предоставленной партии. Это сразу отсекает недобросовестных поставщиков. Точка.

Инструмент для резки должен быть острым. Специальные дисковые ножи или резаки с двойным лезвием. Ножницы мнут края и нарушают структуру нитей. Это создает концентраторы напряжений. Разрыв начнется именно там. Где не должен. Вот в чём нюанс.

Количество образцов нормируется. Обычно не менее 5 вдоль основы и 5 вдоль утка. Статистика нужна. Один образец ничего не значит. Может попасться дефект именно в этом месте. Серия из 10 штук дает репрезентативную картину. Среднее арифметическое и отклонение. Ну, вы поняли.

Маркировка образцов обязательна. Чтобы не перепутать направление основы и утка. Иногда визуально это не очевидно. Особенно на трикотаже. Помечайте маркером перед вырезкой. Иначе данные в протоколе будут неверными. Без вариантов.

Если материал имеет рельефное покрытие, нужно учитывать его толщину. Захваты машины должны смыкаться плотно. Но не сдавливать образец до разрушения структуры. Зазор выставляется по толщине материала. Калибровка захватов — отдельная процедура. Риски.

Влажность самого материала тоже имеет значение. Если ткань гигроскопична, она могла набрать воду при хранении. Сушка перед испытанием иногда необходима. Но стандарт требует кондиционирования, а не сушки. Баланс влажности должен быть естественным для данных условий. Так-то да.

Оборудование и процедура тестирования

Испытания проводятся на разрывной машине любого типа. Рычажного, маятникового или электромеханического. Соответствующей 2-му классу точности по ГОСТ 28840. Скорость перемещения траверсы установлена в 100 ± 10 мм в минуту. Это умеренная скорость, позволяющая фиксировать как прочностные, так и деформационные характеристики. Образец закрепляется в зажимах машины с начальным расстоянием между ними 100 мм. Нагрузка прикладывается до момента полного разрыва. И всё.

Фиксируются два ключевых параметра. Разрывная нагрузка — максимальное усилие, выдержанное образцом до разрушения. В Ньютонах. Удлинение при разрыве — приращение длины образца в момент разрыва. Отнесенное к первоначальной расчетной длине. В процентах. Оба показателя важны. Нагрузка говорит о прочности. Удлинение — о эластичности. Честно говоря, одно без другого малоинформативно.

Машина должна быть поверена. Раз в год. Это платная услуга. Но без клейма поверки протокол недействителен. затраты на метрологию существенны. Поверка подтверждает, что динамометр показывает верно. Что скорость траверсы стабильна. Что захваты не проскальзывают.

Захваты бывают разные. Плоские, клиновые, пневматические. Для тканей с покрытием лучше подходят плоские с насечкой. Чтобы образец не выскользнул. Но насечка не должна повреждать материал в зоне зажима. Иначе разрыв пойдет от захвата. Это брак испытания. Повторять придется. Вот в чём загвоздка.

Программное обеспечение машины позволяет строить график нагрузки от перемещения. Это дает больше информации. Можно увидеть момент начала пластической деформации. Момент расслоения покрытия. Пиковую нагрузку. Но стандарт требует фиксировать именно максимум. Остальное — для внутреннего анализа. Между нами.

Обслуживание машины тоже важно. Смазка направляющих, проверка концевых мер. Если машина скрипит или вибрирует, результаты могут плыть. Ставьте станок на жесткий фундамент. Вибрации от цеха влияют на чувствительные датчики. Проверяли.

Температура в зале испытаний должна стабильно держаться на уровне 23 градусов. Если летом плюс 30, кондиционер должен работать постоянно. Иначе материал размягчится. Показатели упадут. Протокол будет неверным. Точка.

Интерпретация результатов и дефекты

Официальная приемка партии материала по данному параметру проводится по правилам, изложенным в технических условиях на конкретный материал. Обычно это выборочный контроль по уровню II с нормальным или усиленным планом. Однако в реальных производственных условиях часто требуется оперативная оценка. На практике часто сталкиваюсь с тем, что поставщик предоставляет сертификаты с идеальными цифрами. А материал в рулоне ведет себя иначе. Первое, на что стоит обратить внимание — однородность партии. Прочность материала может серьезно плавать по длине рулона. И от рулона к рулону из-за неравномерности пропитки. Температуры вулканизации или каландрирования. Поэтому я всегда настаиваю на отборе образцов не с края. А из середины рулона. И не из одного. А как минимум из трех различных рулонов партии. Ну, вы поняли.

Наиболее вероятные дефекты и способы их выявления. Недоотверждение покрытия. Проявляется в виде залипания, чрезмерного удлинения при разрыве и низкой разрывной нагрузки. Проверить можно простым тестом. Растянутый обрезок материала после снятия нагрузки не должен давать значительную остаточную деформацию. Если тянется как жвачка — брак вулканизации. И всё.

Непропит. Виден визуально на срезе или изнанке материала. Тканевая основа не должна быть сухой и легко расслаиваться. Такой материал будет ползти под нагрузкой и быстро разрушится. Адгезия покрытия к основе критична. Если они работают раздельно, композит не работает. Вот в чём нюанс.

Нарушение геометрии. Искривление образца при испытании, разрыв под углом, говорит о неоднородности натяжения нитей основы или утка в самой ткани. Такой материал может иметь приемлемую среднюю прочность. Но крайне низкую стойкость к динамическим и знакопеременным нагрузкам. В работе его перекосит. Без вариантов.

Анизотропия свойств. Значения вдоль и поперек основы должны быть указаны раздельно. Для многих применений, например для конвейерных лент, это критически важно. Нагрузка может идти под углом. Если прочность по утку низкая, лента порвется при боковом смещении. Считали на объекте в Новосибирск — 18 месяцев вышло.

Характер разрыва тоже информативен. Ровный разрыв поперек говорит о хорошей пропитке и однородности. Вытягивание нитей из полимера, кисточка, признак плохой адгезии покрытия к основе. Покрытие осталось на одной половине, ткань на другой. Это дефект сцепления. Так-то да.

Статистическая обработка данных желательна. Построение гистограммы распределения. Если видите два пика — значит, в партии смешаны разные плавки или рулоны. Это брак логистики. Разделять нужно на этапе отгрузки. Риски.

Архивирование результатов обязательно. История партии должна прослеживаться. Через год могут возникнуть вопросы. Где была эта ткань? Какой была нагрузка? Протокол ответит. Храните бумаги минимум 5 лет. Честно?

Сравнение с аналогами для технических тканей

ГОСТ 30303-95 не существует в вакууме. Его часто путают или пытаются заменить другими стандартами на прочность текстильных материалов. Однако у каждого из них своя цель и своя область применения. Ключевые различия показаны в таблице ниже. Путать их нельзя. Ошибка в выборе метода ведет к неверным выводам.

Как видно из таблицы, попытка испытать материал с покрытием по ГОСТу для технических тканей даст некорректные результаты. Так как метод не учитывает специфику поведения полимерного слоя и его сцепления с основой. Покрытие может тянуться иначе, чем ткань. Или отслаиваться. Это нужно фиксировать. И всё.

Также стоит учитывать, что для разных отраслей приоритеты разные. Для подъемных стропов важен разрыв. Для конвейерных лент важен раздир. Выбирайте метод под задачу. Не тестируйте всё подряд одинаково. Логично.

Протоколы испытаний должны содержать оба показателя. Если есть только разрыв — картина неполная. Заказчик вправе требовать расширенный тест. Это его право. Вот в чём загвоздка.

Международные аналоги существуют. ISO стандарты похожи. Но для работы в РФ нужен ГОСТ. Таможня и сертификация требуют наши бумаги. Импортный сертификат могут не принять. Знайте законодательство. Ну, вы поняли.

Некоторые заводы используют внутренние ТУ. Они могут быть жестче ГОСТ. Это право производителя. Если заказчик согласен — работайте. Но ГОСТ — это база. Минимум, ниже которого опускаться нельзя. Так-то да.

Бумага и картон тестируются иначе. Они не имеют тканевой основы. Их прочность зависит от волокон целлюлозы. Методика совсем другая. Не путайте рулон ткани с рулоном бумаги. Ошибка будет фатальной. Точка.

Бюджет лаборатории и расходы на контроль

Вопрос финансов всегда стоит остро. стоимость оснащения лаборатории контроля разрыва зависит от класса оборудования. Нужна разрывная машина, резаки, кондиционер. Дешевый вариант может сэкономить бюджет на старте. Но привести к проблемам при проверках. Инвестиции в инфраструктуру необходимы. расходы.

расходы на обслуживание оборудования тоже нужно учитывать. Поверка приборов обязательна. Раз в год. Это платная услуга. Ножи тупятся, их нужно менять или затачивать. Если прибор не поверен, результаты контроля недействительны. Это риск аннулирования партии продукции. Бюджет должен быть реалистичным. Затраты.

При планировании бюджета закладывайте резерв на обучение персонала. Оператор должен знать методику. Курсы повышения квалификации стоят денег. Но неквалифицированный кадр стоит дороже. Ошибки дорого обходятся. затраты на обучение окупаются. Инвестиции.

Окупаемость зависит от снижения брака. Если система работает, брак уходит на стадию сырья. Исправлять дешевле, чем готовое изделие. В долгосрочной перспективе система окупается за 18 месяцев бесперебойной работы. Проверено. цена ошибки слишком высока.

Логистика тоже влияет на итоговую сумму. Доставка оборудования, эталонов, расходников. Лучше искать поставщиков ближе. Транспортные расходы съедают маржу. Считайте до рубля. Планирование спасает деньги. Расходы.

Энергопотребление машины тоже считайте. Разрывные машины мощные. Если работает круглосуточно, счет за свет вырастет. Закладывайте в себестоимость испытания. Мелочи складываются в суммы. И всё.

Аренда помещения для лаборатории тоже статья расходов. Если нет своего места, придется снимать. Требования к помещению строгие. Температура, влажность, вибрации. Это влияет на цену квадратного метра. Вот в чём нюанс.

Где купить оборудование и поставщики

Выбор поставщика оборудования — задача не менее важная, чем выбор сырья. Рынок наполнен предложениями. Можно купить напрямую у завода-изготовителя приборов. Можно заказать через дилеров. У каждого пути есть плюсы. Завод дает цену ниже. Но может быть долгая доставка. Дилер дороже, но быстрее и с сервисом. купить.

При заказе требуйте от поставщика четкого указания характеристик прибора. Соответствует ли он ГОСТ. Есть ли поверка. Не верьте словам все по стандарту. Просите бумаги. Сертификаты, паспорта, свидетельства о поверке. Если поставщик мнется — это красный флаг. Купить кота в мешке никто не хочет.

Проверяйте репутацию компании. Отзывы, история работы, наличие сервисного центра. Если компания существует год и предлагает цены ниже рынка — осторожно. Скорее всего, экономят на качестве или сервисе. Чудес не бывает. Демпинг всегда за чей-то счет. поставщики.

Локализация производства тоже важна. Импортные приборы могут быть качественными. Но срок поставки запчастей может затянуться. Отечественные производители сейчас подтянули качество. Найти достойный вариант внутри страны реально. Главное — искать. Новосибирск, например, имеет сильные приборостроительные заводы. купить.

Условия оплаты тоже имеют значение. Предоплата 100 процентов несет риски для покупателя. Постоплата или частичная оплата безопаснее. Но поставщики не всегда идут навстречу. Ищите баланс интересов. Договор должен защищать обе стороны. цена.

Наличие сертификатов соответствия обязательно. Без них объект не сдадите технадзору. Бумаги должны быть свежими. Прошлогодние могут не принять. Следите за сроками действия. Вот в чём нюанс.

Сервисное обслуживание критично. Если машина сломается в разгар сезона, простой будет стоить дорого. Узнайте сроки выездного ремонта. Есть ли запчасти на складе. Это важнее цены самой машины. Так-то да.

Безопасность и хранение материалов

Образцы тканей с покрытием могут выделять вредные вещества при нагреве или разрушении. В лаборатории должна быть вентиляция. Вытяжка над зоной испытаний обязательна. Пыль от резины вредна для легких. Берегите здоровье. Точка.

Хранение образцов до испытаний тоже регламентировано. Темное место, комнатная температура. Прямые солнечные лучи ускоряют старение полимера. Если образец пролежал на окне неделю, результат будет неверным. УФ-излучение разрушает связи. Риски.

Срок годности материала указан в паспорте. Не используйте просроченную продукцию для ответственных узлов. Резина может потерять эластичность. Проверьте перед использованием. Честно?

Безопасность труда тоже важна. При работе с разрывной машиной соблюдайте правила. Руки вне зоны захватов. Защитные очки обязательны. Образец может отлететь при разрыве. Травмы глаз бывают. Без вариантов.

Утилизация отходов. Обрезки ткани и резины — это промышленные отходы. Не выбрасывайте в общую урну. Сдавайте в специальные пункты. Или сжигайте в специальных печах. Экология важна. Между нами.

Вентиляция при работе желательна. Хотя запах может быть слабым, химические пары накапливаются. Если помещение закрытое, может стать душно. Проветривайте периодически. Здоровье лаборантов важнее скорости. И всё.

Огнестойкость материалов тоже нужно учитывать. Некоторые покрытия горючи. Не курите в лаборатории. Огнетушитель должен быть под рукой. Правила пожарной безопасности едины для всех. Ну, вы поняли.

Типичные ошибки при испытаниях

Ошибки при измерениях сводят на нет все преимущества стандарта. Даже идеальный прибор, в руках неумелого оператора, выдаст брак. Это приведет к потере времени и денег. Бюрократия без смысла. Нарушать методику нельзя. Точка.

Частая ошибка — неправильная вырезка образцов. Кривые края, замятые нити. Результат неверный. Нужно использовать sharp ножи. И шаблоны. Все по инструкции. Проверяли.

Игнорирование кондиционирования. Если материал холодный с улицы, он будет хрупким. Дайте ему отлежаться сутки. Не торопитесь. Спешка ведет к браку. И всё.

Еще один риск — неправильная установка в захваты. Перекос образца приведет к разрыву под углом. Нагрузка распределится неравномерно. Выравнивайте образец перед зажимом. Без вариантов.

Неполная документация. Протоколы заполнены карандашом. Подписи неразборчивы. При проверке это придерутся. Порядок в бумагах — порядок в голове. Аккуратность спасает нервы. Вот в чём загвоздка.

Отсутствие журналов поверки. Прибор может врать. Если нет записи о поверке — считайте прибор неисправным. Регулярность проверок критична. Календарь поверок ведите строго. Ну, вы поняли.

Неверный выбор скорости испытания. Если машина тянет слишком быстро, результат завысится. Слишком медленно — занизится. 100 мм в мин — стандарт. Не меняйте его без причины. Так-то да.

Вопросы и ответы

Можно ли использовать старые образцы? Нет. Материал стареет. Испытывать нужно свежую пробу. Если образец хранился больше месяца — брак. Точка.

Сколько стоит испытание? Зависит от лаборатории. В среднем цена ниже химического анализа. Но для партии нужно много замеров. Сумма набегает.

Нужно ли аттестовывать оператора? Да. Персонал должен быть обучен. Удостоверение о повышении квалификации обязательно. Без бумаги к прибору не допускают.

Что делать если результат пограничный? Делайте повторную пробу. Увеличьте количество замеров. Если сомнения остаются — отправляйте на химию. Разрыв не окончательный вердикт.

Можно ли автоматизировать процесс? Да, есть автоматические разрывные машины. Они дороже, но исключают человеческий фактор. Для больших объемов оправдано. Вот в чём загвоздка.

Влияет ли толщина покрытия на результат? Да. Толстое покрытие может треснуть раньше ткани. Это нужно фиксировать в протоколе. Характер разрыва важен. Между нами.
