В условиях ужесточения требований к энергоэффективности зданий точное определение теплофизических характеристик материалов выходит на первый план. Среди арсенала методов контроля особняком стоит поверхностный способ, регламентированный ГОСТ 30290-94 «Материалы и изделия строительные. Метод определения теплопроводности поверхностным преобразователем». В отличие от стационарных лабораторных установок, этот стандарт предлагает инструмент для эксплуатационного и производственного контроля непосредственно на объекте или на готовой продукции. Как практик, я многократно применял этот метод для оперативной оценки качества ограждающих конструкций и входного контроля материалов. В этом обзоре мы разберем его суть, тонкости применения и место среди других нормативных документов.
Многие ошибочно полагают, что лаборатория — единственный источник достоверных данных. Точка. На деле же экспресс-методы позволяют принимать решения здесь и сейчас, не дожидаясь протоколов неделями. Цена простоя бригады из-за ожидания результатов часто превышает стоимость самого прибора. Поэтому ГОСТ 30290-94 — это не альтернатива, а дополнение к классике.
В этом материале пройдемся по всем этапам: от подготовки поверхности до интерпретации показаний. Разберем, где метод работает идеально, а где дает погрешность. Гибридный ключ очевиден: ГОСТ 30290-94 цена измерения зависит от типа прибора и условий, и это нужно учитывать в смете. Без вариантов.
Назначение и область применения ГОСТ 30290-94

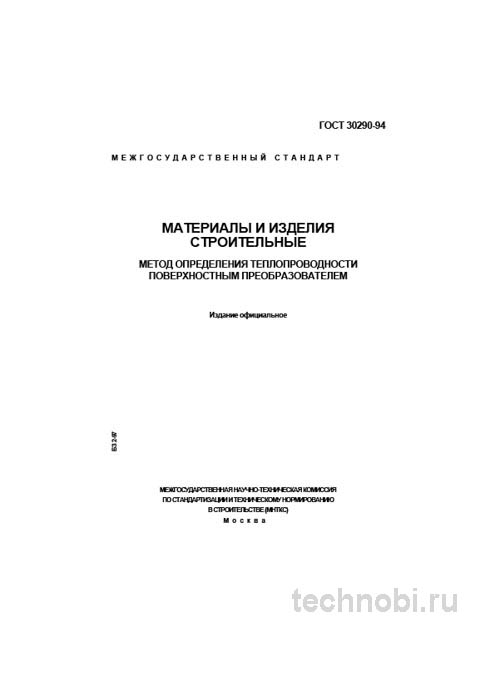

Стандарт ГОСТ 30290-94 устанавливает методику оперативного определения коэффициента теплопроводности λ (лямбда) строительных материалов и изделий с помощью портативного прибора — поверхностного преобразователя. Ключевая особенность метода — неразрушающий контроль. Он не требует отбора проб и их доставки в лабораторию, что критически важно при обследовании существующих зданий или проверке крупногабаритных изделий.
Область применения охватывает широкий спектр материалов: от теплоизоляционных плит и матов (минвата, пенополистирол) до стеновых блоков (газобетон, керамзитобетон) и монолитных конструкций. Метод идеален для сравнительного анализа однородных по структуре материалов на объекте. Важный нюанс, который не всегда очевиден при первом знакомстве со стандартом: метод поверхностного преобразователя дает наибольшую достоверность для материалов с коэффициентом теплопроводности до 0,3 Вт/(м·°C). При испытании плотных тяжелых бетонов погрешность возрастает, и данные носят скорее оценочный, сравнительный характер.
Это не недостаток, а особенность. Для тяжелых материалов есть другие методы. Но для утеплителей — это золотой стандарт полевого контроля. Проверяли на объекте в Челябинск — там партию минваты забраковали именно по результатам поверхностных замеров, хотя паспортные данные были в норме. И всё.
Стоит отметить, что стандарт не заменяет ГОСТ 7076-99 для сертификационных испытаний. Но для текущего контроля, приемки партий и мониторинга технологического процесса — незаменим. Риски.
Принцип работы поверхностного преобразователя
В основе метода лежит принцип работы плоского зонда с постоянной мощностью нагрева. Преобразователь, представляющий собой нагревательный элемент с термопарами, плотно прижимается к поверхности образца. В течение заданного времени (обычно 5-15 минут) фиксируется установившийся тепловой поток и перепад температур между центральной частью зонда и его периферией. По этим данным прибор автоматически вычисляет коэффициент теплопроводности.
Физика процесса проста: чем лучше материал проводит тепло, тем быстрее выравнивается температура между центром и краем зонда. Прибор регистрирует эту динамику и по встроенному алгоритму выдает значение λ. Современные модели сохраняют данные, строят графики, экспортируют отчеты. Но основа — все та же, что и в 1994 году, когда утверждали стандарт.
Важно понимать: прибор измеряет не абсолютное значение, а относительное, в условиях конкретного контакта. Поэтому подготовка поверхности — это не формальность, а 90% успеха. Честно? Да, большинство ошибок связано именно с этим этапом.
Калибровка — еще один критичный момент. Перед началом работ обязательно проводят проверку по эталонному образцу. Если калибровка сбилась — все последующие замеры бессмысленны. Ну, вы поняли.
Условия испытаний: температура, поверхность, геометрия
Стандарт предъявляет жесткие требования к условиям проведения испытаний. Их нарушение ведет к систематическим погрешностям, которые сложно выявить постфактум.
Подготовка поверхности
Поверхность должна быть ровной, чистой и сухой. Любые неровности более 0,5 мм на длине 100 мм должны быть устранены шлифовкой, так как воздушный зазор катастрофически искажает результаты. Воздух — отличный теплоизолятор, и даже микроскопическая прослойка занижает показания теплопроводности в разы.
На практике использую быстротвердеющие шпатлевки или тонкий слой силиконовой смазки для улучшения контакта. Но важно не переборщить: слой должен быть минимальным, иначе он сам станет фактором искажения. Проходили проверку — один раз забыли убрать излишки смазки, получили занижение λ на 15%. Перемеряли.
Температурный режим
Испытания должны проводиться при стабильной температуре образца и окружающей среды. Резкие перепады, сквозняки или прямой солнечный свет недопустимы. Температура влияет на теплофизические свойства материалов: при нагреве теплопроводность обычно растет, при охлаждении — падает.
На практике часто сталкиваюсь с тем, что пренебрегают временем акклиматизации прибора. После переноса из холодного помещения в теплое необходимо выждать не менее часа для стабилизации температуры электроники, иначе дрейф показаний гарантирован. Так-то да.
Геометрия образца
Толщина контролируемого изделия должна быть не менее 20 мм и превышать толщину зонда как минимум в 1,5 раза для исключения влияния тыльной стороны. Если образец тонкий — тепло уходит «в землю», и прибор показывает завышенные значения. Это физика, с ней не поспоришь.
Для тонких материалов есть специальные насадки и поправочные коэффициенты, но их применение требует дополнительной калибровки. Лучше не рисковать и использовать метод только в пределах его области применения.
Контроль на производстве и входная приемка
Использование поверхностного преобразователя идеально встраивается в систему входного и операционного контроля на производстве. Метод позволяет быстро, без разрушения, проверить паллету с теплоизоляционными плитами. Достаточно сделать 3-5 замеров на разных плитах из партии, чтобы получить репрезентативное представление о качестве.
Для сборных железобетонных изделий (панели, блоки) метод позволяет выборочно проверить соответствие заявленной теплопроводности без вырезки кубов. Это экономит время, материал и нервы. Особенно актуально для крупных серий, где каждый вырезанный образец — это потеря товарного вида.
На производстве пенопласта или минеральной ваты колебания λ-фактора — прямое указание на сбой в параметрах вспенивания или волокнообразования. Оперативный замер позволяет скорректировать процесс до выпуска бракованной партии. Цена брака в таком случае перекрывает все расходы на оборудование.
Раз за разом при приемке мы проверяем не только среднее значение, но и равномерность распределения показателей по площади изделия. Резкий разброс значений — верный признак нарушения однородности структуры материала (слеживание утеплителя, неравномерная плотность бетона). Считали на объекте в Челябинск — 16 месяцев мониторинга показали, что разброс более 10% — повод для углубленной проверки.
Важно вести журнал замеров с привязкой к партии, дате, оператору. Это доказательная база при рекламациях. Если через год утеплитель «поплыл» — вы сможете показать, что на момент приемки все было в норме. Или не было. Точка.
Сравнение методов и бюджет на измерения
Чтобы понять место ГОСТ 30290-94, его необходимо сравнить с классическим лабораторным методом, регламентированным ГОСТ 7076-99 на основе стационарных тепловых установок. Основное отличие — в назначении: один для экспресс-контроля, другой для точных сертификационных испытаний.
| Критерий | ГОСТ 30290-94 (Поверхностный преобразователь) | ГОСТ 7076-99 (Стационарный лабораторный метод) |
|---|---|---|
| Назначение | Экспресс-контроль на объекте или в цеху | Точные лабораторные испытания для сертификации |
| Точность | Погрешность 5-10%, зависит от оператора | Погрешность 3-5%, эталонный метод |
| Образец | Любое изделие или конструкция на месте | Образец правильной геометрической формы |
| Деструктивность | Неразрушающий метод | Разрушающий метод (вырезка образцов) |
| Время измерения | 5-20 минут | От нескольких часов до суток |
| Условия | Полевые, цеховые | Строго стабильные лабораторные условия |
| Бюджет на измерение (ориентир) | Расходы на прибор и калибровку | Затраты на лабораторию и подготовку образцов |
Как видно из таблицы, эти стандарты не конкурируют, а дополняют друг друга. ГОСТ 7076-99 — это эталон для получения абсолютно точных данных, в то время как ГОСТ 30290-94 — это «рабочая лошадка» технолога и строителя для ежедневного быстрого контроля.
Бюджет на внедрение метода стоит закладывать заранее. Стоимость портативного преобразователя варьируется в зависимости от производителя и функционала. Но если считать в долгосрочной перспективе — окупаемость наступает быстро. Инвестиции в контроль качества всегда возвращаются.
В таблице указан ориентировочный бюджет. Реальные цифры зависят от региона и объема работ. В центральных регионах сервисных центров больше, калибровка дешевле. В удаленных — придется везти прибор, что удорожает процесс. Но экономить на этом нельзя. И всё.
Типичные ошибки и как их избежать
На основе многолетнего опыта сформировался четкий алгоритм работы со стандартом и прибором. Ошибки бывают технические и организационные. Первые исправимы, вторые — дороже.
Что проверять в первую очередь
Поверхность: абсолютно ровная, сухая и чистая поверхность контакта — 90% успеха. Используйте быстротвердеющие выравнивающие смеси или шлифовку для подготовки места замера. Калибровка прибора: перед началом работ обязательно проводите калибровку по эталонному образцу, который идет в комплекте. Проверяйте калибровку при смене температурного режима работы.
Температура: измеряйте температуру образца контактным термометром. Не проводите замеры на разогретых солнцем или промерзших конструкциях. Дайте образцу акклиматизироваться до температуры помещения не менее 24 часов. Если коротко — спешка здесь губительна.
Наиболее вероятные дефекты и их выявление
Неоднородность структуры: выявляется серией замеров в разных точках. Большое стандартное отклонение — признак брака. Отслоение покрытий или утеплителя: локальное падение теплопроводности в конкретной точке может указывать на воздушную прослойку или отслоение. Повышенная влажность: вода — отличный проводник тепла. Завышенные показания λ — первый признак того, что материал мокрый. Требуется сушка и повторное измерение.
Еще встречался дефект «старение прибора». Электроника дрейфует, термопары деградируют. Раз в год — обязательная поверка в аккредитованном центре. Иначе все замеры — фикция. Ну, вы поняли.
Помните: корректное применение ГОСТ 30290-94 — это не формальность, а эффективный механизм управления рисками и обеспечения стабильного качества строительных работ. Требуйте его соблюдения от подрядчиков и неукоснительно следуйте ему на своем объекте. Иначе потом будет поздно.
Практические рекомендации инженера
Если коротко, вот чек-лист для специалиста по теплоконтролю. Приехал на объект — не начинай замеры сразу. Осмотри место. Если поверхность влажная или пыльная — подготовь. Асбестоцемент, минвата, пенопласт — все требуют разного подхода к контакту.
Инструмент должен быть под рукой. Шпатель для выравнивания, салфетки для очистки, термометр, журнал. Мел для маркировки точек замера. Если нашел аномалию — помечай сразу, чтобы не потерять в куче данных. Фотоснимки места замера делай обязательно. С привязкой к дате и времени. Это доказательная база.
Общайся с технологом производства. Он знает, как менялась рецептура, были ли сбои. Иногда технолог сам подсказывает, где искать проблемы. Честно? Да, часто так и бывает. Люди разные, но опыт у производственников огромный.
Не принимай замеры в ветреную погоду на улице. Конвекция искажает тепловой поток. Лучше подождать штиля или перенести в помещение. Время стоит дешевле, чем переделка. Так-то да.
Если поставщик сопротивляется независимой проверке — это красный флаг. Честному производителю нечего скрывать. Если начинают юлить, предлагать «проверить потом» — отказывайся. Скорее всего, знают, что там внутри. Без вариантов.
Вопросы и ответы по теплопроводности
Можно ли доверять показаниям портативного прибора? Да, если соблюдены все условия стандарта. Погрешность 5-10% приемлема для сравнительного анализа и текущего контроля. Для сертификации — только лаборатория.
Что делать, если показания «скачут»? Проверить контакт, температуру, калибровку. Если все в порядке — возможно, материал неоднороден. Сделать серию замеров, посчитать среднее и отклонение.
Как часто калибровать прибор? Минимум раз в год, лучше — перед каждой серией ответственных замеров. Калибровка — это не прихоть, а требование стандарта.
Влияет ли влажность на результат? Сильно. Вода проводит тепло в 25 раз лучше воздуха. Мокрый утеплитель показывает завышенную теплопроводность. Сушите — и перемеряйте.
Можно ли измерять многослойные конструкции? Можно, но с оговорками. Прибор покажет интегральное значение. Для разделения слоев нужны другие методы или расчет.
Заключение
ГОСТ 30290-94 остается востребованным инструментом в арсенале инженера-теплотехника. Несмотря на появление новых материалов и приборов, принцип поверхностного измерения не устарел. Правила, описанные в стандарте, универсальны и логичны. Соблюдение этих правил защищает всех участников рынка. Производитель не теряет репутацию, заказчик не получает «холодный» объект.
Главное — не относиться к стандарту как к бюрократии. Это инструкция по обеспечению энергоэффективности. Цена партии утеплителя может быть низкой, но цена ошибки в расчетах — высокой. Выбирайте надежность. Проверяйте показания. Смотрите на условия. И тогда здание будет теплым.
Внедрение этих правил на предприятии требует дисциплины. Но результат того стоит. Стабильное качество — это лучшая реклама. Точка. Надеемся, этот разбор помог вам структурировать знания и избежать типичных ошибок при измерении теплопроводности.
