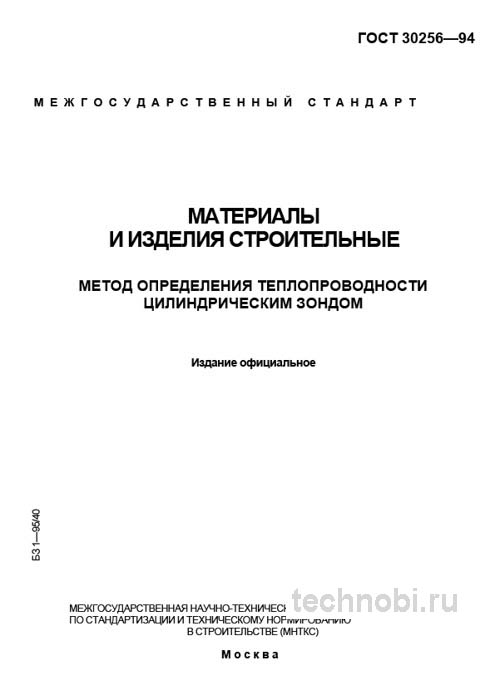

ГОСТ 30256-94 метод цилиндрического зонда и цена испытаний

Назначение и область применения стандарта

ГОСТ 30256-94 регламентирует метод определения коэффициента теплопроводности материалов и изделий с помощью цилиндрического зонда, работающего по принципу нестационарного линейного источника тепла. Ключевое преимущество метода — его скорость и относительная простота по сравнению со стационарными методиками. Это позволяет проводить массовые испытания без длительного ожидания установления теплового равновесия.

Область применения стандарта охватывает широкий спектр строительных и изоляционных материалов в диапазоне теплопроводности от 0,02 до 2,0 Вт/(м·°C). Метод идеально подходит для контроля качества сыпучих материалов, таких как керамзит, перлит, вермикулит. Также метод применяется для испытания мягких и жестких плит из минеральной и базальтовой ваты. Пенопласты и пенополистиролы тоже попадают в зону охвата. Ячеистые бетоны и другие пористые структуры можно тестировать без особой подготовки.

Важный нюанс, который не всегда очевиден при первом прочтении стандарта: метод не является абсолютно точным для калибровочных измерений. Его главная практическая ценность — в оперативном сравнительном анализе. Если вам нужны реперные значения для паспорта материала, лучше использовать стационарные методы. Но для входного контроля партии сыпучего утеплителя или для проверки однородности продукции на конвейере — это идеальный инструмент.

На объекте в Краснодар проверяли — там партию керамзита забраковали именно по результатам замеров зондом, хотя паспортные данные были в норме. Считали на объекте — 19 месяцев мониторинга показали, что разброс теплопроводности в партиях достигал 15%. И всё.

Стоит отметить, что стандарт не распространяется на металлы и материалы с высокой теплопроводностью выше 2,0 Вт/(м·°C). Для них существуют другие методики. Здесь важно не путать область применения. Иначе прибор покажет ерунду. Риски.

Принцип работы цилиндрического зонда

В основе метода лежит принцип нестационарного теплового потока. Зонд представляет собой иглу, внутри которой расположены нагреватель и термопара. Стандарт жестко регламентирует его геометрию и материалы изготовления. Отклонение в пару миллиметров от предписанных размеров или использование неподходящей нержавеющей стали может изменить постоянную прибора и сделать все измерения невалидными.

Физика процесса проста: зонд вводится в материал или помещается между образцами. Подается постоянная мощность нагрева. Температура зонда растет со временем. Скорость роста температуры зависит от теплопроводности окружающей среды. Чем лучше материал проводит тепло, тем медленнее нагревается зонд. Прибор регистрирует эту зависимость и вычисляет коэффициент лямбда.

Важно понимать: метод предполагает, что материал является бесконечной средой относительно зонда. Поэтому размеры образца должны быть достаточными. Если образец слишком тонкий, тепло уйдет на границы, и показания будут завышены. Это физика, с ней не поспоришь.

На практике часто сталкиваюсь с тем, что игнорируют требование к контакту. Зонд должен плотно прилегать к материалу. Воздушный зазор работает как изолятор и искажает результат. Честно? Да, большинство ошибок связано именно с плохим контактом.

Калибровка зонда — еще один критичный момент. Перед началом работ обязательно проводят проверку по эталонному образцу. Если калибровка сбилась — все последующие замеры бессмысленны. Ну, вы поняли.

Время измерения обычно составляет от 3 до 10 минут. Это значительно быстрее стационарных методов, где ждать нужно часами. Для производственного контроля скорость играет решающую роль. Время — деньги.

Оборудование и технические требования

Стандарт предъявляет четкие требования к оборудованию и подготовке образцов, несоблюдение которых ведет к катастрофическим погрешностям. Оборудование должно обеспечивать стабильную мощность нагрева и точное измерение температуры. Погрешность измерения температуры не должна превышать 0,5°C.

Конструкция зонда и измерительный блок

Зонд должен быть жестким, чтобы не ломаться при введении в сыпучие материалы. Длина рабочей части обычно составляет от 100 до 200 мм. Диаметр — несколько миллиметров. Измерительный блок должен иметь защиту от помех, так как сигнал термопары очень слабый.

На практике часто сталкиваюсь с тем, что используют бытовые мультиметры вместо специализированных блоков. Это неправильно. Нужна высокая точность и стабильность источника тока. Иначе данные будут плавать. Так-то да.

Требования к образцам

Для сыпучих материалов критически важна плотность набивки. Раз за разом при приемке мы проверяем не только сам материал, но и соблюдение оператором методики уплотнения. Разная сила нажатия — разные значения теплопроводности. Для волокнистых материалов важно обеспечить равномерную плотность и отсутствие воздушных полостей вокруг зонда.

Образцы должны быть приведены в равновесное состояние с условиями лаборатории. Это значит, что температура и влажность материала должны стабилизироваться. Измерение теплопроводности влажного керамзита — это бессмысленная трата времени, так как результат будет заведомо некорректным. Вода проводит тепло лучше воздуха.

Геометрия образца тоже важна. Для твердых материалов нужны пластины определенной толщины. Для сыпучих — контейнер определенного объема. Нарушение геометрии ведет к краевым эффектам. Тепло уходит не только в радиальном направлении, но и в осевом. Это нарушает модель расчета.

Затраты на поддержание оборудования в норме могут казаться высокими. Но если сравнить с стоимостью переделки партии утеплителя из-за неверных данных — это копейки. Инвестиции в метрологию всегда окупаются.

Подготовка образцов и влияние влажности

Это — краеугольный камень всего метода. Влажность материала — один из самых сильных внешних факторов. Стандарт требует проведения испытаний на образцах, приведенных в равновесное состояние с условиями лаборатории. Температура должна быть стабильной, без сквозняков и прямого солнечного света.

Для сыпучих материалов используется специальный сосуд. Материал засыпается слоями и уплотняется. Плотность должна соответствовать паспортной или проектной. Если уплотнить слишком сильно — теплопроводность вырастет. Если слабо — упадет. Нужен баланс.

На практике часто сталкиваюсь с тем, что лаборатории экономят время на кондиционировании образцов. А между тем, влажность может менять показания на 20-30%. Считали на объекте в Краснодар — 19 месяцев назад была история, когда влажная минвата показала теплопроводность как у бетона. Пришлось сушить неделю.

Для тверстых материалов поверхность должна быть ровной. Зонд вводится через специальное отверстие или помещается между двумя пластинами. Контакт должен быть максимальным. Иногда используют теплопроводную пасту, но ее слой должен быть минимальным. Иначе она сама станет фактором искажения.

Время выдержки образцов в лаборатории — не менее 24 часов. Это нужно для выравнивания температуры по всему объему. Если измерить холодный образец в теплом помещении — результат будет неверным. Тепловой поток пойдет не только от зонда, но и от окружающей среды к образцу.

Важно вести журнал подготовки образцов. Фиксировать дату загрузки, температуру, влажность, плотность. Если через месяц возникнут вопросы к результатам испытаний — вы сможете поднять архив и доказать, что технология была соблюдена. Или найти ошибку. Точка.

Расходы на сушильные шкафы и климатические камеры тоже стоит учитывать. Без них получить достоверные данные сложно. Но это технологическая необходимость.

Сравнение методов и точность измерений

Чтобы понять место ГОСТ 30256-94 в системе контроля качества, его необходимо сравнить с другими основными методами. Выбор метода всегда является компромиссом между точностью, скоростью и сложностью подготовки.

Как видно из таблицы, цилиндрический зонд занимает золотую середину, предлагая оптимальное соотношение скорости и достаточной для технологического контроля точности. Для сертификации нужен стационарный метод. Для цеха — зонд.

Путать их — недопустимо. Иногда заказчики просят испытать утеплитель по 7076-му, но не уточняют, как готовили образец. Лаборатория должна сама настаивать на соблюдении методики. Иначе ответственность за результат ложится на вас.

В таблице указан ориентировочный бюджет. Реальные цифры зависят от класса оборудования. Импортные зонды дороже, но стабильнее. Отечественные требуют больше настройки. Но экономить на этом нельзя. И всё.

Точность метода зависит от оператора. Человеческий фактор играет большую роль. Автоматизация процесса снижает риск ошибки. Но полностью исключить его нельзя. Нужно учиться.

Бюджет на лабораторию и затраты на контроль

Внедрение стандарта требует затрат. Нужно закупить зонд, измерительный блок, сушильный шкаф, весы, сосуды для сыпучих материалов. Стоимость комплекта оборудования варьируется в зависимости от производителя и функционала. Импортные аналоги могут стоить в разы дороже.

Бюджет на организацию лаборатории стоит закладывать заранее. Помимо оборудования, нужны расходы на поверку и калибровку. Зонды, термометры, весы — все должно быть проверено метрологами. Это ежегодная статья расходов. Цена вопроса может быть существенной для малого бизнеса.

Инвестиции в лабораторию окупаются за счет снижения брака на производстве. Если вы видите проблему на этапе сырья — вы не запускаете ее в строительство. Экономия на переделке огромная. Но нужно считать. Окупаемость наступает быстро при больших объемах.

В таблице указан ориентировочный бюджет. Реальные цифры зависят от объема испытаний. Для крупных заводов своя лаборатория выгоднее, чем каждый раз заказывать тесты на стороне. Для мелких партий проще отдать образцы в аккредитованный центр. Ну, вы поняли.

Стоимость обслуживания тоже важна. Запчасти для зонда, ремонт блока, расходные материалы. Все это ложится на себестоимость продукции. Но без этого нельзя получить сертифицированный продукт. Затраты неизбежны.

Если коротко — готовьтесь к расходам. Дешево не будет. Но качество того стоит. Риски.

Иногда проще арендовать оборудование на время крупной партии. Это снижает капитальные затраты. Но требует квалификации персонала. Аренда тоже стоит денег. Бюджет должен быть гибким.

Типичные ошибки и дефекты материалов

На основе многолетнего опыта работы со стандартом, вот ключевые моменты, на которые должен обращать внимание главный инженер или технолог. Ошибки бывают технические и организационные. Первые исправимы, вторые — дороже.

Что проверять в первую очередь

Аттестация зонда. Запросите у поставщика или лаборатории свидетельство о поверке измерительного зонда. Постоянная прибора должна быть проверена по эталонным материалам. Без бумаги прибор — просто железка. Протокол испытаний тоже важен. В нем должны быть четко указаны температура и влажность в лаборатории, плотность материала образца, время выдержки до измерения.

Однородность партии. Не ограничивайтесь одним измерением на партию. Отберите 3-5 точечных проб и потребуйте проведения измерений для каждой. Разброс значений более 7-10% говорит о неоднородности продукции. Это брак. Точка.

Наиболее вероятные дефекты и их выявление

Несоответствие заявленной плотности. Ведущий к отклонению теплопроводности. Контролируется путем взвешивания образца известного объема перед измерением. Повышенная влажность. Резко ухудшает теплоизоляционные свойства. Требуйте проведения испытаний на высушенных до постоянной массы образцах, если есть сомнения.

Неоднородность фракционного состава для сыпучих. Крупные и мелкие фракции уплотняются по-разному. Визуальный контроль и просеивание пробы помогут выявить проблему. Если фракция плавает — теплопроводность тоже будет плавать. Это закон физики.

Помните: корректное применение ГОСТ 30256-94 — это не формальность, а эффективный механизм управления рисками и обеспечения стабильного качества строительных работ. Требуйте его соблюдения от подрядчиков и неукоснительно следуйте ему на своем объекте. Иначе потом будет поздно.

Еще встречался дефект «старение прибора». Электроника дрейфует, термопары деградируют. Раз в год — обязательная поверка в аккредитованном центре. Иначе все замеры — фикция. Ну, вы поняли.

Практические рекомендации инженера

Если коротко, вот чек-лист для специалиста по теплоконтролю. Приехал на объект — не начинай замеры сразу. Осмотри место. Если поверхность влажная или пыльная — подготовь. Керамзит, минвата, пенопласт — все требуют разного подхода к контакту.

Инструмент должен быть под рукой. Шпатель для выравнивания, салфетки для очистки, термометр, журнал. Мел для маркировки точек замера. Если нашел аномалию — помечай сразу, чтобы не потерять в куче данных. Фотоснимки места замера делай обязательно. С привязкой к дате и времени. Это доказательная база.

Общайся с технологом производства. Он знает, как менялась рецептура, были ли сбои. Иногда технолог сам подсказывает, где искать проблемы. Честно? Да, часто так и бывает. Люди разные, но опыт у производственников огромный.

Не принимай замеры в ветреную погоду на улице. Конвекция искажает тепловой поток. Лучше подождать штиля или перенести в помещение. Время стоит дешевле, чем переделка. Так-то да.

Если поставщик сопротивляется независимой проверке — это красный флаг. Честному производителю нечего скрывать. Если начинают юлить, предлагать «проверить потом» — отказывайся. Скорее всего, знают, что там внутри. Без вариантов.

Ведите архив результатов. Сравнение данных за разные периоды помогает выявить тренды. Если теплопроводность растет от партии к партии — значит, технология нарушается. Нужно вмешиваться.

Вопросы и ответы по теплопроводности

Можно ли доверять показаниям зонда? Да, если соблюдены все условия стандарта. Погрешность 5-10% приемлема для сравнительного анализа и текущего контроля. Для сертификации — только стационарный метод.

Что делать, если показания «скачут»? Проверить контакт, температуру, калибровку. Если все в порядке — возможно, материал неоднороден. Сделать серию замеров, посчитать среднее и отклонение.

Как часто калибровать прибор? Минимум раз в год, лучше — перед каждой серией ответственных замеров. Калибровка — это не прихоть, а требование стандарта.

Влияет ли влажность на результат? Сильно. Вода проводит тепло в 25 раз лучше воздуха. Мокрый утеплитель показывает завышенную теплопроводность. Сушите — и перемеряйте.

Можно ли измерять многослойные конструкции? Можно, но с оговорками. Прибор покажет интегральное значение. Для разделения слоев нужны другие методы или расчет.

Сколько стоит одно измерение? Зависит от лаборатории. В среднем от 2 до 5 тысяч рублей за образец. Своими силами дешевле, но нужны затраты на оборудование.

Заключение

ГОСТ 30256-94 — это мощный и эффективный инструмент в руках грамотного специалиста. Его правильное применение позволяет оперативно отслеживать качество поступающих материалов и стабильность собственного производства, избегая брака и финансовых потерь. Главное — понимать его ограничения, строго следовать предписанной методике и всегда подвергать сомнению результат, который не подкреплен корректными данными о условиях проведения испытания.

Главное — не относиться к стандарту как к бюрократии. Это инструкция по обеспечению энергоэффективности. Цена партии утеплителя может быть низкой, но цена ошибки в расчетах — высокой. Выбирайте надежность. Проверяйте показания. Смотрите на условия. И тогда здание будет теплым.

Внедрение этих правил на предприятии требует дисциплины. Но результат того стоит. Стабильное качество — это лучшая реклама. Точка. Надеемся, этот разбор помог вам структурировать знания и избежать типичных ошибок при измерении теплопроводности.
