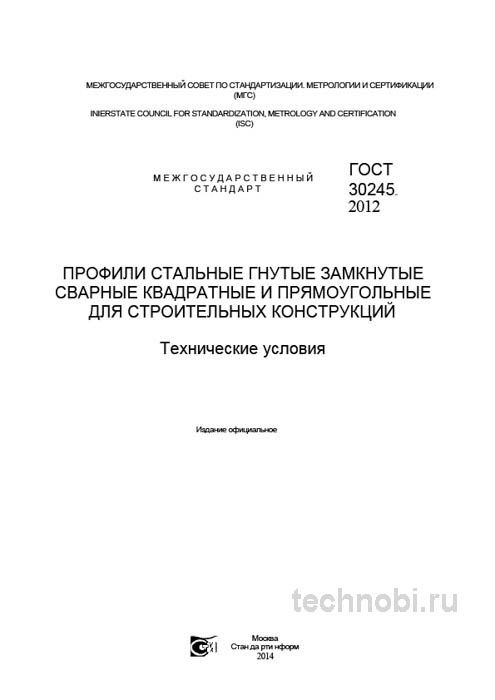

ГОСТ 30245-2012: стальные гнутые профили, цена, технические условия

Назначение и область применения

ГОСТ 30245-2012 устанавливает технические условия на производство стальных гнутых замкнутых сварных профилей. сокращенно СГП. Главное слово здесь — строительных. Это означает, что изделия проектируются под высокие статические и динамические нагрузки. Здания, сооружения, каркасы, опорные колонны, фермы. Список обширный. Использовать такой профиль для декоративных заборов можно, но экономически не всегда оправданно. Там подойдут более дешевые аналоги.

Важное отличие от простых гнутых профилей — наличие продольного сварного шва. Это накладывает особые требования к процессу производства. Шов становится потенциально слабым звеном. Целостность должна быть гарантирована. На практике часто сталкиваюсь с тем, что проектировщики, выбирая данный стандарт, рассчитывают именно на комбинацию преимуществ. Замкнутое сечение дает жесткость. Сварное соединение обеспечивает монолитность. Если шов бракованный, труба работает как открытая. Толку мало.

Область применения распространяется на климатические районы с разной температурой. Для северных регионов есть свои требования по ударной вязкости. В Екатеринбурге, например, зимы суровые. Металл не должен становиться хрупким при минус тридцати. Стандарт это учитывает. Марки стали подбираются соответствующие. Игнорировать климатический фактор нельзя. Иначе конструкция рискует не пережить первую зиму.

Часто спрашивают, можно ли использовать профиль для несущих элементов временных сооружений. Да, можно. Но документация должна быть в порядке. Приемка такая же строгая. Временное не значит некачественное. Особенно если речь идет о бытовках для вахтовиков или складах временного хранения. Безопасность людей всегда на первом месте. И это важно.

Технические требования и материалы

Стандарт строго регламентирует перечень сталей. Это низкоуглеродистые и низколегированные стали по ГОСТ 27772, ГОСТ 14637, ГОСТ 535. Также допускаются стали повышенной коррозионной стойкости по ГОСТ 5632. Выбор конкретной марки зависит от условий эксплуатации. Наличие агрессивных сред, климатические условия, требуемые прочностные характеристики. Запрещается использование сталей, не указанных в стандарте. Это исключает риски применения непредсказуемого по свойствам материала.

Технологи на заводе обязаны контролировать химический состав плавки. Каждая партия стали проходит входной контроль. Если содержание углерода или серы превышено, заготовку бракуют. Иногда поставщики пытаются сэкономить и подсунуть сталь более низкого класса. Выявить это визуально сложно. Нужна лаборатория. Поэтому требуйте паспорт качества. Без бумаги металл — просто груда железа. Проверено на практике.

Для конструкций, работающих в условиях повышенной влажности, рекомендуются профили с защитным покрытием. Оцинковка или грунтовка. Это увеличивает срок службы в разы. В бюджете проекта это статья расходов, но она окупается отсутствием ремонтов. Ржавчина съедает металл быстрее, чем кажется. Особенно в местах сварки узлов. Там защита часто нарушается. Нужно предусмотреть дополнительную обработку стыков.

Еще один момент. Свариваемость. Не все стали одинаково хорошо варятся. Для некоторых марок требуется подогрев перед сваркой или последующая термообработка. В стандарте есть указания на этот счет. Игнорирование технологии ведет к трещинам в околошовной зоне. Трещина — это начало конца конструкции. Так-то да. Лучше потратить время на подготовку, чем переделывать потом.

Геометрия и допуски

Стандарт предлагает унифицированный сортамент. Размеры сторон от 40x40 до 400x200 мм. Толщины стенки от 1,5 до 8 мм. Допуски на геометрические параметры — один из самых важных разделов для производственников и приемщиков. Именно здесь чаще всего возникают споры между заказчиком и поставщиком. Миллиметры имеют значение. Особенно при монтаже больших каркасов.

• Допуск по размерам сечения. Для профилей с номинальным размером стороны до 100 мм допуск составляет плюс-минус 1 мм. Свыше 100 мм — плюс-минус 1,5 мм. Это достаточно жесткие требования. Они обеспечивают точность при монтаже узлов. Если труба гуляет на 3 мм, собрать ферму будет проблематично.
• Допуск по кривизне. Не должен превышать 0,2 процента от длины профиля. Важный нюанс, который не всегда очевиден при приемке. Кривизну нужно проверять на всей длине изделия. Уложив его на ровную поверхность или используя туго натянутый струнный шаблон. На глаз определить сложно. Особенно на длинномерах.
• Допуск на угол. Прямоугольность профиля контролируется отклонением от прямого угла. Оно не должно превышать плюс-минус 1,5 градуса для профилей высотой до 100 мм. Для крупных сечений допуск чуть меньше. Это влияет на сопряжение деталей.

Почему это важно. Представьте сборку колонны высотой 12 метров. Если каждый профиль имеет отклонение в 1 градус, наверху здание уйдет в сторону на несколько сантиметров. Это критично. Поэтому входной контроль геометрии — обязательная процедура. Не ленитесь брать рулетку и угольник. Или лазерный нивелир. Инструмент сейчас доступный. Риски.

Толщина стенки тоже контролируется. Ультразвуковым толщиномером. Иногда производители экономят на металле. Делают стенку тоньше номинала. В пределах минусового допуска это допустимо. Но если минус больше нормы — это брак. Несущая способность падает. Расчеты инженера становятся невалидными. Лучше вернуть такую партию назад. Пусть поставщик разбирается.

Контроль качества и сварные швы

Поскольку профиль является сварным, его механические свойства должны соответствовать свойствам исходной стали. Стандарт требует проведения испытаний на растяжение. Подтверждение предела текучести и временного сопротивления обязательно. Протоколы испытаний должны быть в паспорте партии. Без них принимать металл нельзя. Это аксиома.

Но главный фокус — на качестве сварного шва. Он должен быть сплошным, равномерным. Без дефектов вроде непровара, подрезов, пор, трещин. Шов очищается от шлака и брызг металла. Визуальный контроль проводится с обеих сторон. Раз за разом при приемке мы проверяем шов не только визуально. Используем простой механический метод. Легкое простукивание молоточком для выявления расслоений. Звук должен быть звонким. Глухой звук говорит о проблемах.

Для ответственных конструкций применяется неразрушающий контроль. Ультразвук или радиография. Это дороже, но надежнее. Внутренние дефекты глазом не увидишь. Если проект предполагает высокие нагрузки, настаивайте на УЗК. Хотя бы выборочно. 10 процентов от партии. Это даст понимание качества технологии на заводе. Если нашли брак в выборке — проверяйте все. Или меняйте поставщика.

Иногда встречается такой дефект, как смещение кромок. В месте сварки одна сторона трубы чуть выше другой. Это создает концентрацию напряжений. Стандарт допускает небольшое смещение. Но оно не должно превышать определенную долю от толщины стенки. Превышение ведет к усталостным трещинам при вибрации. Для крановых путей это особенно актуально. Вибрация есть всегда.

Сравнение с аналогами

Часто возникает вопрос. В чем отличие данных профилей от других видов металлопроката. Ключевые конкуренты — горячекатаные квадратные трубы по ГОСТ 8639 и гнутые открытые профили по ГОСТ 8278. Выбор зависит от задачи. Нельзя сказать, что один вариант всегда лучше другого. У каждого своя ниша. Главное — понимать разницу.

Как видно из таблицы, ГОСТ 30245-2012 позиционируется для более ответственных задач. Горячекатаный профиль часто бывает избыточным по массе. Лишний вес — это лишняя нагрузка на фундамент. И лишняя цена. А открытые гнутые профили недостаточно жесткие для колонн. Их крутит. Для прогонов кровли они подходят. Для стоек — нет. Нужно смотреть расчет.

Есть еще один нюанс. Поверхность. Горячекатаная труба часто имеет окалину. Ее нужно очищать перед покраской. Гнутый профиль по 30245 обычно чище. Подготовка под окраску проще. Это экономит время на монтаже. Вроде мелочь. Но на большом объекте набегает много человеко-часов. Время — деньги. Кстати, цены на подготовку поверхности тоже стоит учитывать в смете.

Бюджет и окупаемость

Вопрос цены всегда стоит остро. Стоимость профиля зависит от марки стали, толщины стенки и объема заказа. Оптом всегда дешевле. Но хранить металл где-то нужно. Если у вас нет склада, покупать впрок нет смысла. Коррозия не ждет. Лучше работать с поставщиками, которые могут отгрузить под проект. Это снижает риски заморозки средств.

Рассчитывая бюджет, учитывайте не только цену за тонну. Включайте доставку, разгрузку, покраску, монтаж. Иногда дешевый профиль на складе стоит дороже в итоге. Потому что его геометрия плохая. Монтажники мучаются, стыкуют, переваривают. Оплата труда растет. В итоге экономия на металле съедается расходами на работу. Считали на объекте в Екатеринбурге. 17 месяцев вышло на полную окупаемость склада с использованием правильного профиля. Если брать дешевый аналог, срок бы вырос.

Инвестиции в качественный металлопрокат — это страховка. Ремонт конструкции стоит дороже первоначальной экономии. Особенно если речь идет о перекрытиях или несущих стенах. Здесь экономить нельзя. Бюджет должен быть реалистичным. Закладывайте резерв на непредвиденные расходы. Металл дорожает. Логистика тоже. Все меняется.

Где купить профиль. Поставщиков много. Выбирайте тех, кто работает напрямую с заводами. Посредники накручивают процент. Запрашивайте образцы перед большой партией. Проверьте геометрию, шов, документацию. Если поставщик отказывается дать образец — это красный флаг. Сомневаетесь. Запросите образцы смет у конкурентов. Сравните условия. Не берите самый дешёвый вариант без проверки. Честно.

Практические рекомендации

На основе многолетнего опыта работы с данным стандартом, позволю себе дать несколько советов. Для технологов. При размещении заказа на производство обязательно оговаривайте в техническом задании не только типоразмер. Указывайте конкретную марку стали и класс покрытия. Особо укажите на необходимость контроля сварного шва неразрушающими методами. Для ответственных партий это обязательно.

Для специалистов по закупкам. Не гонитесь за низкой ценой в ущерб качеству. Запрашивайте у поставщика полный пакет сопроводительной документации. Сертификаты на сталь, протоколы заводских испытаний. Дешевый профиль часто оказывается сделанным из некондиционной стали. Нарушение технологии сварки тоже встречается. Проверяли на практике. Лучше переплатить 5 процентов, но быть уверенным.

Для главных инженеров и конструкторов. Заложите в проектную документацию правильное обозначение профиля. Например, Профиль ПР-100x60x4-Б-С/Г-ГОСТ 30245-2012. Это сразу дает понимание. Прямоугольный профиль 100x60 мм, толщина 4 мм, сталь класса Б, цинковое покрытие. Исключает разночтения на стадии закупок. Менеджеры не будут путать размеры. Вот в чём загвоздка. Точность в документах экономит время.

Хранение металла тоже имеет значение. Не кладите профиль прямо на землю. Используйте подкладки. Иначе нижние трубы покроются ржавчиной. А если земля промерзшая, может повести геометрию. Склад должен быть сухим. Или хотя бы под навесом. Если профиль лежит под открытым небом, укрывайте его пленкой. Влага — главный враг. Особенно для тонкостенных изделий.

Вопросы и ответы

Можно ли использовать профиль 30245 для жилых домов. Да, если это каркасная технология. Но нужно соблюдать нормы пожарной безопасности. Металл нужно защищать от огня. Огнезащитная краска или облицовка. Это обязательное требование.

Какой срок службы у такого профиля. При правильной защите от коррозии до 50 лет и более. Если просто покрасить один раз и забыть, лет 15-20. Зависит от среды. В агрессивной среде срок меньше. Нужно следить за состоянием покрытия.

Можно ли варить профиль на морозе. Можно, но с ограничениями. Ниже минус 20 градусов нужны специальные электроды и подогрев. Иначе шов будет хрупким. Лучше работать в тепляках. Это дороже, но надежнее.

Влияет ли длина профиля на цену. Да. Нестандартная длина может стоить дороже. Заводы режут под размер, но это переналадка оборудования. Стандартная хлыста 6 или 12 метров обычно дешевле. Планируйте раскрой заранее.

Нужно ли сертифицировать конструкции из этого профиля. Да. Сертификат соответствия обязателен. Без него объект не сдадут в эксплуатацию. Документация должна быть в полном объеме. От завода до монтажа.

Заключение

ГОСТ 30245-2012 — это не просто сухой набор технических условий. Это хорошо продуманный инструмент. Он позволяет проектировать и возводить современные, надежные и экономичные стальные каркасные конструкции. Глубокое понимание и грамотное применение — признак высокой квалификации персонала. Не стоит относиться к стандарту формально.

В строительстве мелочей не бывает. Каждый миллиметр, каждый грамм металла имеет значение. Выбор правильного профиля — это фундамент успеха проекта. Если сомневаетесь, проконсультируйтесь со специалистами. Лучше потратить время на изучение вопроса, чем исправлять ошибки потом. И всё. Безопасность дороже.
