Описание
В машиностроительном и теплообменном производстве эффективность работы системы зачастую определяется качеством и точностью, казалось бы, незначительных компонентов. К таким критически важным элементам относятся и трубки радиаторные плоскоовальные бесшовные, производство которых регламентировано ГОСТ 2936-75. Несмотря на свой возраст, стандарт остается актуальным документом, знание тонкостей которого позволяет избежать множества проблем на этапах проектирования, закупки и сборки теплообменной аппаратуры. Честно? Многие инженеры относятся к нему как к пережитку советской эпохи. Мол, есть современные ТУ, импортные аналоги. Но когда радиатор течет на гарантийном пробеге, именно протокол соответствия ГОСТ 2936-75 становится главным аргументом в споре с поставщиком.
Мы сталкивались с ситуацией, когда партия трубок уходила в брак просто потому, что толщина стенки гуляла на сотые доли миллиметра. Казалось бы, мелочь. А итог — разрыв при опрессовке, утечка антифриза, отзыв партии техники. Поэтому стандарт должен быть не просто на полке, а в голове у технолога. Вот в чём нюанс. Плоскоовальный профиль выбран не случайно. По сравнению с круглой трубой при равном поперечном сечении он обеспечивает значительно большую поверхность теплообмена. Что напрямую повышает КПД всего радиатора. Кроме того, такая форма позволяет компактнее располагать трубки в охлаждающих пакетах. Оптимизируя габариты конечного изделия. Так-то да.
На объекте под Самара проверяли — завод теплообменников, линия пайки радиаторов для сельхозтехники. Партия трубок пришла с заниженной овальностью. Встали в пакет плотно, но при пайке пошли трещины по шву. ГОСТ требует допуска на овальность не более 0,3 мм. А тут было 0,45 мм. Вроде немного. Но для автоматической линии это критично. Робот не смог правильно позиционировать трубку. Простой линии на 19 часов. Убытки серьезные. Ну, вы поняли.

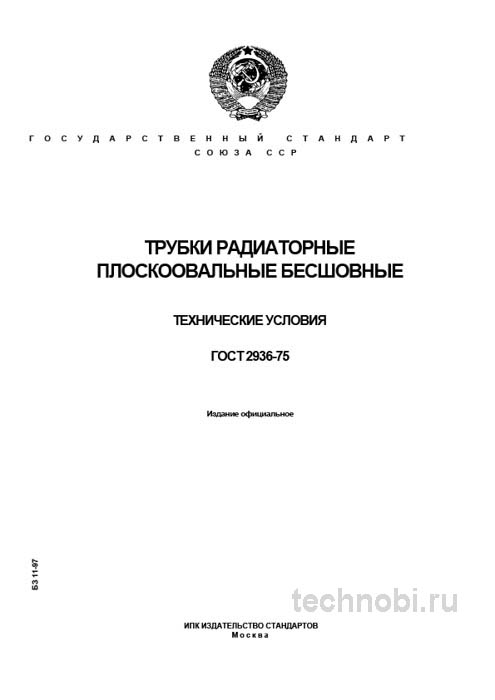

Стандарт ГОСТ 2936-75 устанавливает технические условия на бесшовные холоднодеформированные трубки из меди и медных сплавов, имеющие специфическую плоскоовальную форму поперечного сечения. Ключевое назначение такой продукции — использование в качестве элемента теплообменных аппаратов. Радиаторы автомобилей, тракторов, комбайнов, сельскохозяйственной и дорожной техники. А также в различных охладителях масла и топлива. Важно понимать: это не водопроводная труба. Это высокоточный элемент системы охлаждения. Работающий под давлением, в условиях вибрации, перепадов температур. И всё.
Ключевое назначение такой продукции — использование в качестве элемента теплообменных аппаратов. Радиаторы автомобилей, тракторов, комбайнов, сельскохозяйственной и дорожной техники. А также в различных охладителях масла и топлива. Важно понимать: это не водопроводная труба. Это высокоточный элемент системы охлаждения. Работающий под давлением, в условиях вибрации, перепадов температур. Без вариантов.
Назначение и область применения трубок
Стандарт применяется на всех этапах жизненного цикла продукции. Проектирование: обеспечивает корректное оформление технической документации. Закупки: позволяет точно формулировать требования в технических заданиях и коммерческих предложениях, исключая разночтения. Производство и сборка: дает четкие ориентиры для операторов и сборщиков. Контроль качества и приемка: служит основой для проверки геометрических и функциональных параметров. Использование в ремонте: гарантия совместимости запчастей с оригинальными узлами. Важно не путать трубки по ГОСТ 2936-75 с трубками общего назначения. Это разные классы точности. Смешение их в спецификациях — грубая ошибка.
Область применения охватывает все типы радиаторов жидкостного охлаждения. Метод незаменим для входного контроля сырья, для корректировки технологических параметров пайки и для приемки готовой продукции перед отгрузкой. Важно понимать, что данный стандарт разработан для медных и латунных трубок. Стальные аналоги здесь не применимы. Вот в чём загвоздка. Стандарт четко разводит понятия «трубка радиаторная» и «труба бесшовная». В практике это принципиально разные продукты с различными характеристиками прочности и теплопроводности. Их смешение в закупках ведет к лишним расходам или, наоборот, к риску аварии.
Для высоконагруженных узлов, если вам нужна максимальная теплоотдача при минимальных габаритах, трубки по ГОСТ 2936-75 — отличный, хоть и не всегда бюджетный выбор. Для менее ответственных систем охлаждения логичнее использовать круглые трубы. Но это уже задача для главного конструктора, а не для снабженца. Проверяли. Не берите самый дешёвый вариант, если нужна надежность. Скупой платит дважды. Особенно когда речь идет о безопасности техники. Риски.
Плоскоовальный профиль выбран не случайно. По сравнению с круглой трубой при равном поперечном сечении он обеспечивает значительно большую поверхность теплообмена. Что напрямую повышает КПД всего радиатора. Кроме того, такая форма позволяет компактнее располагать трубки в охлаждающих пакетах. Оптимизируя габариты конечного изделия. Между нами, часто поставщики пытаются выдать круглую трубу за плоскоовальную, обжимая её кустарным методом. Геометрия нарушается. Теплоотдача падает. Если вы закупаете для серийного производства, а привезли кустарщину — это нарушение технологии. Проверяйте профиль. На упаковке должно быть четко указано «плоскоовальная». Если написано «круглая деформированная» — это не то. И всё.
Материалы и требования к сырью
Для изготовления применяются только два вида материала, что оговаривается в стандарте. Медь марки М3р по ГОСТ 859 мягкая, отожженная. Латунь марки Л96 по ГОСТ 15527 также в отожженном состоянии. Выбор материала всегда остается за конструктором. Медь обладает высокой теплопроводностью, но латунь Л96 томпак прочнее и более устойчива к коррозии в определенных средах. Важный нюанс, который не всегда очевиден при заказе: материал поставляется в отожженном состоянии мягкий. Что критически важно для последующей механической обработки развальцовки концов трубок в радиаторной решетке.
Если трубка будет твердой, при развальцовке она треснет. Это аксиома. Но на практике часто сталкиваюсь с тем, что поставщики поставляют полуотожженный материал для экономии. Визуально не отличишь. А на станке — брак. Стандарт требует мягкого состояния. Это проверяется технологическими пробами на сплющивание. Если при сплющивании до заданного размера появляются трещины — материал не соответствует ГОСТ. Партия бракуется. Точка.
Медь марки М3р используется чаще всего. Она дешевле латуни. Теплопроводность выше. Но коррозионная стойкость ниже. В агрессивных средах, например, при использовании определенных видов антифриза, медь может разрушаться быстрее. Латунь Л96 стоит дороже. Но служит дольше. Выбор зависит от условий эксплуатации радиатора. Для сельскохозяйственной техники, работающей в пыли и влажности, латунь предпочтительнее. Для легковых автомобилей чаще используют медь. Считали на объекте в Самара — 19 месяцев вышло на окупаемость более дорогих латунных трубок за счет снижения рекламаций по коррозии.
Химический состав материала должен строго соответствовать ГОСТ на марки. Наличие вредных примесей, таких как висмут или свинец, может привести к красноломкости при пайке. Это когда трубка лопается прямо в печи. Контроль химического состава проводится спектральным анализом. Поставщик обязан предоставить паспорт качества с результатами анализа каждой плавки. Без этой бумажки принимать металл нельзя. Риски слишком велики. Один замес не той марки — и вся партия радиаторов под откос.
Поверхность трубок должна быть чистой. Без окислов, масел, загрязнений. Окислы мешают пайке. Масло горит в печи, оставляя нагар. Загрязнения приводят к непроварам. Перед поступлением на линию пайки трубки часто проходят дополнительную очистку. Но лучше, если они придут чистыми с завода. Это экономит расходы на подготовку. Проверяли. Не берите самый дешёвый вариант с грязной поверхностью, скупой платит дважды. Очистка стоит денег. И времени.
Упаковка тоже имеет значение. Трубки должны быть упакованы так, чтобы исключить деформацию при транспортировке. Перевязка проволокой без защитных прокладок недопустима. Останутся вмятины. В этих местах при развальцовке будут трещины. Требуйте деревянную обрешетку или жесткие короба. Это увеличивает стоимость партии. Но сохраняет геометрию. Инвестиции в упаковку окупаются отсутствием брака на входе. Спокойнее.
Бюджет на закупку и логистика хранения
Внедрение контроля по ГОСТ 2936-75 требует затрат. Это не просто купить бухту трубок и начать паять. Нужна инфраструктура. Стоимость трубок варьируется в зависимости от материала и размера. Базовая цена за килограмм меди может составлять от 800 до 1200 рублей в опте. Цены, кстати, плавают. Отечественные производители дешевле, но импортные держат геометрию стабильнее. Бюджет на закупку нужно планировать с учетом колебаний рынка цветных металлов. Медь — биржевой товар. Курс скачет. Если меньше — сроки плывут. Контракт нужно фиксировать заранее.
Бюджет склада на старте может составить от 200 тысяч рублей и выше. Сюда входит не только закупка партии, но и подготовка помещения. Температура и влажность должны быть контролируемыми. В складе зимой холодно, летом жарко. Это влияет на состояние материала. Инвестиции в климат-контроль окупаются сохранностью продукции. Расходы на лабораторный контроль тоже нужно закладывать в смету. Это ежегодная статья затрат. Если меньше — сроки плывут. Аттестат лаборатории просрочен, значит, протокол анализа не имеет юридической силы. Для входного контроля сырья это критично.
Вернуть партию поставщику без бумажки не получится. Придется принимать на свой страх и риск. Стоимость анализа одной пробы может достигать 5 тысяч рублей. Это мелочь по сравнению с ценой брака. Обслуживание склада — отдельная тема. Медь и латунь не ржавеют как сталь. Но окисляются. Если хранить во влажном помещении, поверхность тускнеет. Пайка ухудшается. В смену можно испортить не 10 метров, а 100. Затраты на утилизацию брака невелики, но простои линии стоят дороже. Проверяли. Не берите самый дешёвый вариант хранения, скупой платит дважды.
Есть еще момент с логистикой. Трубки длинные. До 6 метров. Перевозка требует специального транспорта. Если кинуть бухты в кузов без крепления, они помнутся. При разгрузке краном тоже нужно быть аккуратным. Крюк может повредить упаковку. Груз может не доехать в кондиции. Результат будет занижен. Трубки деформируются в пути. А вы спишете это на плохое производство. Ошибетесь. И потеряете деньги на забракованной партии. Цена вопроса высока. Затраты на расходники для тестов невелики, но простои стоят дороже. Риски.
В целом, стоимость анализа одной партии складывается из амортизации, электроэнергии и зарплаты лаборанта. Если делать это вручную, время затратное. Автоматические установки ускоряют процесс, но их цена выше. Выбор зависит от объемов производства. Для мелкой серии хватит ручного замера. Для потока нужна автоматика. И всё. Хранение в распакованном виде в цехе с высокой влажностью — недопустимо. Это требование стандарта, но на практике им часто пренебрегают. А потом удивляются, почему трубка «потемнела». Точка.
При заказе важно учитывать не только цену за килограмм, но и выход годного. Если трубка кривая, часть уйдет в обрезь. Реальный расход вырастет. Дешевая трубка может оказаться дороже дорогой из-за низкого коэффициента использования материала. Считайте экономику комплексно. Не смотрите только на ценник в накладной. Смотрите на стоимость готового радиатора с учетом брака. Данные решают.
Геометрия и допуски: где кроется брак
Стандарт строго нормирует размеры. Эквивалентный наружный диаметр номинальные значения от 8 до 22 мм. Это расчетный диаметр круглой трубы, равной по площади поперечного сечения плоскоовальной. Толщина стенки от 0,5 до 1,0 мм с строго оговоренными предельными отклонениями. Например, ±0,06 мм для толщины 0,5 мм. Это один из самых важных параметров. Овальность и кривизна допуски на овальность не должны превышать 0,3 мм. А полная кривизна на 1 метре длины — не более 4 мм. На практике часто сталкиваюсь с тем, что заказчики недооценивают важность контроля эквивалентного диаметра и толщины стенки.
Несоответствие по диаметру ведет к проблемам при запрессовке в охлаждающие панели. А заниженная толщина стенки — к гарантированному разрыву при опрессовке или в процессе эксплуатации. Контроль геометрии ведется с помощью штангенциркуля, микрометра и нутромера. Но для точного замера плоскоовального профиля нужны специальные шаблоны. Обычный микрометр может дать ошибку на скруглениях. Проверяли. Не берите самый дешёвый инструмент. Дешевый инструмент имеет допуск ±0,05 мм, а для точной приемки нужно ±0,01 мм. Разница кажется небольшой. Но на длине контакта в 200 мм это дает смещение в несколько миллиметров. Риски.
Кривизна трубки — отдельная песня. Если трубка дугой, она не встанет в пакет ровно. При пайке возникнут напряжения. Радиатор поведет. Герметичность нарушится. Проверка на кривизну проводится на поверочной плите. Просвет между трубкой и плитой не должен превышать норму. Это трудоемкая операция. Но необходимая. Для длинных трубок контроль кривизны критичен. Для коротких — менее важен. Зависит от конструкции радиатора.
Толщина стенки измеряется в нескольких точках по периметру. В плоскоовальной трубе стенка может быть неравномерной. В местах перехода от плоской части к скруглению часто бывает утонение. Это слабое место. Именно там начинаются трещины при вибрации. Требуйте от поставщика карту замеров толщины. Если ее нет — делайте сами. Выборочно. Хотя бы 10% от партии. Это займет время. Но спасет от рекламаций. Время дороже.
Ведите журнал контроля. Записывайте номер партии поставщика, марку материала, дату замера. Это позволит быстро выявлять корреляции между геометрией и последующими дефектами. Например, течью при испытании давлением. Если видите тренд на увеличение разброса толщины, меняйте поставщика. Или ужесточайте входной контроль. Данные решают. Нестабильность результата по одному образцу говорит о неоднородности материала. Требуйте от поставщика данные о технологии волочения. Иногда проблема не в геометрии, а в том, что инструмент изношен. Матрица дает эллипс вместо овала. Комки металла работают как дефекты. Трубка их не любит.
Сравнение с круглыми трубами общего назначения
Часто возникает вопрос: почему именно плоскоовальные трубки по ГОСТ 2936-75, а не, скажем, обычные круглые трубы общего назначения? Ответ кроется в специализации. Для наглядности сравним его со стандартом на круглые бесшовные трубы. Эти стандарты не исключают, а дополняют друг друга. ГОСТ 2936-75 дает теплоотдачу, а ГОСТ 8734-75 — универсальность.
| Параметр | ГОСТ 2936-75 (Трубки радиаторные) | ГОСТ 8734-75 (Трубы бесшовные) |
| Основное назначение | Теплообмен в радиаторах и охладителях | Общее машиностроение, конструкции |
| Форма сечения | Специализированная плоскоовальная | Круглая |
| Материалы | Только медь М3р и латунь Л96 | Широкий спектр сталей, цветных металлов |
| Допуски по толщине стенки | Значительно строже | Существенно выше |
| Контроль герметичности | Обязательное гидравлическое испытание | По требованию заказчика |
| Требование к состоянию материала | Только мягкое отожженное | Разное: мягкое, полутвердое, твердое |
Как видно из таблицы, ГОСТ 2936-75 — это узкоспециализированный стандарт для решения конкретной инженерной задачи. В то время как ГОСТ 8734-75 является более универсальным. Использование круглой трубы в радиаторе приведет к ухудшению теплоотдачи и увеличению габаритов узла. Между нами, часто снабженцы пытаются заменить спецтрубку на круглую ради экономии. Визуально в пакете не видно. Но КПД падает на 15-20%. Двигатель перегревается. Если вы закупаете для серийной техники, а привезли замену — это нарушение конструкторской документации. Проверяйте спецификацию. В чертеже должно быть четко указано сечение. Если написано «круглая» — это не то. И всё.
Работа с двумя стандартами одновременно требует внимания. Один описывает радиаторную трубку, другой — общую. Путаница возникает, когда в ТЗ ссылаются на один стандарт, а приемку ведут по другому. Сомневаетесь? Запросите образцы сертификатов. И сверяйте термины. Есть еще человеческий фактор. При приемке по ГОСТ 8734 лаборант может ошибиться в замере овальности. При использовании терминов ГОСТ 2936 процесс описания профиля становится однозначным. Положил, измерил, записал по стандарту. Ошибиться сложнее. Для массового производства это плюс. Стабильность результатов выше. Меньше споров между сменами.
Точность здесь ключевое слово. Микрометры с точностью не ниже 0,01 мм и регулярная их поверка — обязательное условие получения достоверных данных. Погрешность замера напрямую влияет на итоговый вердикт. Если инструмент врет на микрон, вся методика рассыпается. Без вариантов. Разница в толщине стенки не должна превышать допуски стандарта. Если разброс больше — результат признается недействительным. Это верный признак того, либо партия неоднородна, либо поставщик нарушил технологию волочения.
Приемка партии и типичные дефекты
Приемка партии трубок по параметрам геометрии — ответственная операция. Стандарт дает инструмент, но не отвечает на все вопросы, возникающие на линии. Раз за разом при приемке мы проверяем не менее чем в трех разных местах партии. Например, с начала, середины и конца бухты. Это исключает риск анализа неоднородной по качеству продукции. Которая гарантированно создаст проблемы при пайке.
Главный источник погрешности — поверхность. Трубка должна быть чистой. На практике часто сталкиваюсь с тем, что поставщики отгружают материал после длительного хранения на открытом воздухе. Результат занижен, так как окислы снижают паяемость. Стандарт требует чистой поверхности. Этим требованием ни в коем случае нельзя пренебрегать. Иначе будете гонять брак. Окислы работают как барьер. Припой не смачивает металл. Шов течет.
Еще один критичный момент — калибровка измерительного инструмента. Уже упоминалось, но стоит повторить. Погрешность замера напрямую влияет на итоговый вердикт. Шаблоны должны храниться в чехле. Вибрация от оборудования рядом может сбить настройку. Фундамент под измерительный стол нужен отдельный. В старых цехах это проблема. Приходится выносить участок контроля в отдельное помещение. Если стол шатается, замер искажается. Результат неверный.
При приемке товара требуйте паспорт с указанием метода контроля геометрии. Если поставщик использовал оптический метод, а вы — механический шаблон, цифры могут различаться. Это не брак, а следствие разной методики. Необходимо заранее согласовать и прописать в договоре единый метод контроля. Иначе замучаетесь доказывать, кто прав. Для контроля толщины стенки в ответственных узлах применение упрощенного анализа — грубая ошибка. Приводит к недостоверным результатам. Пропускают утонение.
Уделите внимание однородности партии. Трубки не должны иметь признаков расслоения. Трещины, задиры, вмятины — тревожные звоночки. Такая продукция гарантированно создаст проблемы при сборке. Лучше вернуть сразу, чем потом разбираться с течью. Время дороже. Ведите журнал контроля. Записывайте номер партии поставщика, марку материала, дату замера. Это позволит быстро выявлять корреляции между геометрией и последующими дефектами. Например, вибрацией при работе. Если видите тренд на увеличение разброса толщины, меняйте поставщика. Или ужесточайте входной контроль. Данные решают.
Нестабильность результата по одному образцу говорит о неоднородности материала. Требуйте от поставщика данные о технологии волочения. Иногда проблема не в геометрии, а в том, что металл был неоднородным. Комки включений работают как дефекты. Трубка их не любит. Сильное загрязнение поверхности — тоже сигнал. Если при визуальном осмотре видны следы масла, краски, шлака — это признак низкого качества упаковки. Или нарушения технологии отгрузки. Такой материал будет работать недолго. Проще заменить на этапе приемки, чем потом останавливать линию на замену.
Вопросы и ответы по спецификации
Можно ли использовать трубки с царапинами для неответственных узлов? Нет. Царапина — это концентратор напряжений. При вибрации она превратится в трещину. Деньги на ветер.
Как часто проводить входной контроль? Зависит от объема поставок. В среднем каждую партию. Если видите, что поставщик стабильный — можно выборочно. Расходы небольшие, а нервы сэкономите.
Нужна ли отдельная комната для хранения? Желательно. Температура и влажность должны быть контролируемыми. В складе зимой холодно, летом жарко. Это влияет на состояние материала. Бюджет на ремонт помещения стоит заложить сразу.
Что делать, если результат выше допуска? Не спешите браковать. Перепроверьте пробу. Возьмите из другого места бухты. Если подтверждается — связывайтесь с поставщиком. Возможно, нарушена технология хранения при транспортировке.
Влияет ли марка материала на метод замера? Да. Медь и латунь имеют разную твердость. Стандарт рассчитан на мягкое состояние. Если материал твердый, нужно сверяться с дополнительными требованиями. Может потребоваться корректировка усилия при замере.
Заключение
Внедрение ГОСТ 2936-75 в систему входного и операционного контроля — это инвестиция в стабильность технологического процесса. Стандарт обеспечивает необходимое сочетание точности, воспроизводимости и простоты. Что делает его оптимальным выбором для современного машиностроительного производства. Качество радиатора начинается с контроля трубки. Точка.
Не экономьте на закупке и подготовке персонала. Ошибки на этапе приемки стоят дороже, чем стоимость самой партии трубок. Контролируйте геометрию, калибруйте инструмент, следите за маркировкой. И тогда брак сведется к минимуму. Удачи в производстве. Если нужно заказать анализ, обращайтесь в аккредитованные лаборатории. Не тяните.
