Описание

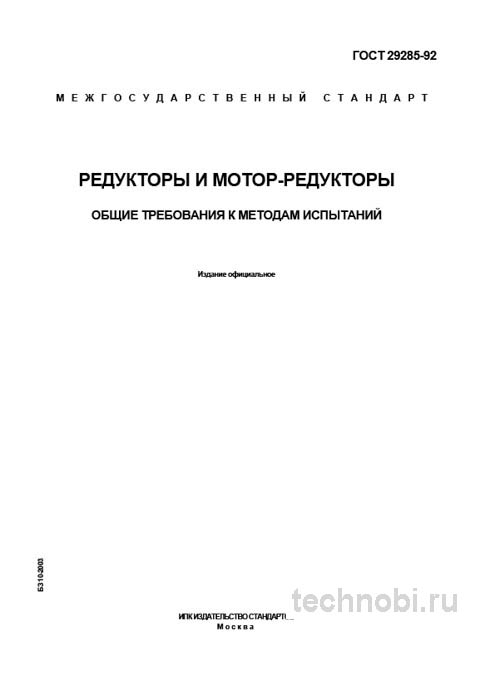

В машиностроительном производстве надежность привода — это вопрос бесперебойной работы всего конвейера. Стандарт ГОСТ 29285-92 «Редукторы и мотор-редукторы. Общие требования к методам испытаний» является тем фундаментальным документом, который позволяет инженеру заглянуть «внутрь» изделия до его ввода в эксплуатацию. В этом обзоре я разберу его не как сухую бюрократическую инструкцию, а как практическое руководство для принятия взвешенных технических решений. Цена проверки здесь часто ниже цены простоя.
Многие воспринимают ГОСТы как формальность. Бумага для отдела качества. Но когда на линии встает дорогостоящий станок из-за клина редуктора, мнение меняется. Быстро. ГОСТ 29285-92 устанавливает единый методический аппарат для проверки эксплуатационных характеристик редукторов и мотор-редукторов общего назначения. Его ключевая задача — обеспечить объективность и воспроизводимость результатов контроля качества при проведении приемо-сдаточных, периодических и типовых испытаний.
Область применения охватывает цилиндрические, конические, червячные и планетарные редукторы, а также их комбинации, работающие в стандартных климатических условиях. Важно понимать: данный стандарт не регламентирует технические условия на сами изделия, допуски, моменты, КПД, а предписывает, как именно эти параметры следует проверять. Нормируемые значения должны быть указаны в конструкторской документации или ТУ на конкретное изделие. Вот в чём нюанс.
Если вы планируете купить партию редукторов для ответственного узла, игнорировать этот документ нельзя. Это риск. В Челябинске, на одном из металлургических комбинатов, мы сталкивались с ситуацией, когда партия мотор-редукторов прошла входной контроль только по внешнему виду. Через три месяца эксплуатации вышел из строя каждый пятый агрегат. Причина? Нарушение технологии сборки, которое выявляется только при нагрузочных испытаниях по ГОСТ 29285-92. И всё.
Стандарт детализирует процедуры проверки критически важных параметров. Методики расписаны с достаточной для воспроизведения точностью. Но есть моменты, которые требуют пояснения. Например, условия окружающей среды при испытаниях. Температура должна быть стабильной. Влажность — контролируемой. Иначе данные будут плавать.
Назначение и сфера применения стандарта
ГОСТ 29285-92 устанавливает сортамент методов проверки для широкого класса механизмов. Ключевое слово здесь — «методов». Это не стандарт на размеры. Это стандарт на процесс проверки. Он говорит нам, как измерять, чем измерять и сколько измерять. Стоимость внедрения таких процедур на производстве может варьироваться, но она несопоставима с ущербом от брака.
Основная область применения — заводские испытательные станции. Здесь редуктор проходит обкатку. Это своего рода экзамен перед выпуском в свободную продажу или передачу в эксплуатацию. Цилиндрические редукторы проверяют на шум. Червячные — на нагрев. Планетарные — на равномерность распределения нагрузки между сателлитами. Каждый тип имеет свою специфику.
Важно понимать разницу между приемо-сдаточными и типовыми испытаниями. Первые проходят каждое изделие или выборка из партии. Вторые — при освоении новой конструкции или изменении технологии. Путать их нельзя. Для приемки партии достаточно выборочного контроля. Но если выборка не прошла — бракуется вся партия. Без вариантов.
Стандарт также распространяется на мотор-редукторы. Здесь добавляется проверка электродвигателя. Токи, вибрация, нагрев обмоток. Комплексный подход. В современном мире, где энергия дорожает, КПД привода выходит на первый план. Потери в редукторе — это прямые убытки. Поэтому измерение КПД по ГОСТ 29285-92 становится экономически обоснованным.
Между нами, многие мелкие производители стараются обойти эти требования. Продают «кот в мешке». Крупные заводы так не работают. У них есть стенды, протоколы, печать ОТК. При закупке всегда спрашивайте протокол испытаний. Если его нет — это повод задуматься. Риски.
Климатические условия испытаний тоже важны. Стандарт предполагает нормальные условия. Если вы принимаете редуктор для работы в Арктике или в цеху с высокой запыленностью, методы могут корректироваться. Но база остается той же. Измерить, сравнить, зафиксировать.
Классификация методов контроля
Все методы можно разделить на разрушающие и неразрушающие. ГОСТ 29285-92 относится преимущественно к неразрушающим. Мы не ломаем редуктор, чтобы проверить его. Мы нагружаем его до номинала и смотрим, как он себя ведет. Это позволяет сохранить товарный вид и работоспособность изделия.
Есть также визуальный контроль. Он кажется простым, но требует опыта. Потек сальник? Царапина на корпусе? Следы коррозии? Все это фиксируется. Иногда мелочь говорит о большом. Например, следы масла на фланце могут указывать на неправильную затяжку болтов или дефект уплотнения.
Инструментальный контроль требует оборудования. Шумомеры, виброметры, термопары, тахометры. Точность приборов должна быть подтверждена поверкой. Использовать бытовой термометр для измерения температуры масла в редукторе нельзя. Погрешность будет слишком велика. А данные в протоколе должны быть точными.
Ключевые технические требования и методы испытаний
Стандарт детализирует процедуры проверки критически важных параметров. Методики расписаны с достаточной для воспроизведения точностью. Но дьявол кроется в деталях. Например, время выдержки под нагрузкой. Оно должно быть достаточным для выхода на тепловой режим. Если снять показания рано, температура будет занижена. Это ошибка.
Проверка работоспособности и герметичности
Испытания на работоспособность проводятся на стендах под нагрузкой. Стандарт предписывает продолжительность обкатки, как на холостом ходу, так и под нагрузкой, что позволяет выявить дефекты сборки и приработки пар трения. Важный нюанс, который не всегда очевиден при чтении документа: температура масла должна измеряться не на корпусе, а непосредственно в масляной ванне, ближе к зоне зацепления.
На практике мы для этого вворачиваем термопару в заранее предусмотренное технологическое отверстие или используем термометр с выносным щупом. Измерение по корпусу дает погрешность до 15 градусов. Это критично. Для червячных редукторов перегрев — смерть. Масло теряет свойства, пара трения задирается. Редуктор клинит.
Герметичность проверяется визуально и иногда под давлением. Если редуктор транспортируется в собранном виде, масло не должно вытекать даже при наклонах. Проверяли на практике. Ставили редуктор на торец на сутки. Если сальник потек — брак. Особенно важно для мотор-редукторов, где электродвигатель находится снизу.
Определение КПД и теплового режима
Методы измерения КПД, прямой, косвенный, по потерям, позволяют оценить энергетическую эффективность узла. Наиболее точным, но и наиболее ресурсоемким является прямой метод на тормозном стенде. Здесь мы измеряем мощность на входе и на выходе. Разница — потери. Они уходят в тепло и шум.
Раз за разом при приемке мы проверяем тепловой режим, так как перегрев — верный признак проблем. От некачественного подбора масла до чрезмерных зазоров или предварительного натяга в подшипниках. Бюджет на покупку качественного масла окупается снижением температуры работы. Это факт.
Тепловой режим нормируется. Обычно температура масла не должна превышать 80-90 градусов Цельсия для минеральных масел. Для синтетики предел выше. Но если редуктор греется до 100 градусов на номинальной нагрузке — это сигнал. Что-то не так. Либо смазка, либо сборка, либо расчет.
Испытания на шум и вибрацию
Стандарт регламентирует условия проведения акустических измерений, расстояние до микрофона, фон, частотный диапазон, и виброметрии. Это позволяет количественно оценить уровень шума и вибрации, которые напрямую связаны с качеством изготовления зубчатых колес, точностью монтажа и балансировкой роторов мотор-редукторов.
Шум измеряется в децибелах. Фон помещения должен быть ниже уровня шума редуктора минимум на 10 дБ. Иначе данные некорректны. В цеху это сложно. Поэтому испытания часто проводят в специальных камерах. Вибрация измеряется на корпусах подшипниковых узлов. Превышение норм говорит о дисбалансе или дефектах зубьев.
Честно? Высокий шум не всегда означает скорый выход из строя. Но он означает дискомфорт для персонала и потенциальные проблемы с уплотнениями. Вибрация опаснее. Она разрушает крепеж, расшатывает фундамент. Поэтому виброконтроль важнее шумового.
Оборудование для проведения испытаний
Для полноценной проверки нужен стенд. Он состоит из двигателя, нагрузочного устройства, измерительной системы. Нагрузочное устройство может быть механическим, электрическим или гидравлическим. Электрические тормоза удобнее. Они позволяют плавно менять нагрузку.
Измерительная система включает датчики момента, скорости, температуры. Данные должны записываться автоматически. Человеческий фактор при снятии показаний приводит к ошибкам. Протокол должен формироваться системой. Это исключает подтасовку данных.
Если у вас нет своего стенда, можно заказать испытания в специализированной лаборатории. Цена такой услуги зависит от типа редуктора и программы испытаний. Но это дешевле, чем ремонт линии. Иногда проще заплатить за проверку, чем гадать на кофейной гуще.
Тонкости приемки и контроля качества на практике
ГОСТ 29285-92 — это мощный инструмент в руках службы технического контроля. Его применение позволяет формализовать процесс приемки партийной продукции. Но бумага не работает без людей. Инспектор должен знать, куда смотреть. Опыт приходит со временем.
- Что проверять в первую очередь: Начните с визуального осмотра на отсутствие потеков масла и повреждений. Далее — обязательная проверка на холостом ходу. Любые посторонние шумы, стук, скрежет, неравномерный гул — основание для браковки без дальнейших испытаний.
- Наиболее вероятные дефекты: На практике наиболее распространенные дефекты — это несоответствие момента холостого хода, указывает на перетяжку подшипников или дефекты сборки, повышенный шум, погрешности зубообработки, и нагрев выше нормы, частая причина — несоответствие вязкости залитого масла заявленной.
- Как выявить: Для выявления этих дефектов необходим минимальный набор, тахометр, токовые клещи для мотор-редукторов, пирометр и шумомер. Протокол испытаний должен строго соответствовать последовательности, описанной в стандарте.
На практике часто сталкиваюсь с тем, что предоставляемые протоколы либо формальны, либо данные в них явно не соответствуют заявленным характеристикам. Это красный флаг. Если в протоколе написано «шум в норме», но не указаны децибелы — это липа. Требуйте цифры.
Также важно проверять комплектацию. Часто забивают про вентиляторы, пробки, указатели уровня масла. Без них эксплуатация невозможна или затруднена. Мелочи, которые создают проблемы. Принимайте редуктор полностью укомплектованным. Точка.
Сравнительный анализ со смежными стандартами
ГОСТ 29285-92 не существует в вакууме. Его часто путают или сравнивают с другими нормативными документами. Ключевое отличие — в назначении. Есть стандарты на расчет, есть на методы испытаний, есть на технические условия. Не путайте их.
| Параметр | ГОСТ 29285-92 | ГОСТ Р 50891-96 (ИСО 6336) | ТУ на изделие |
|---|---|---|---|
| Основное назначение | Методы испытаний готовых изделий | Методы расчета нагрузочной способности | Технические требования к продукту |
| Объект регулирования | Процедура контроля и измерения | Конструкторский расчет и проектирование | Параметры конкретного редуктора |
| Ключевые выходные данные | Фактические значения КПД, температуры, шума | Расчетные допускаемые напряжения | Гарантийные обязательства |
| Стадия применения | Производство, приемка, выходной контроль | Проектирование, разработка | Закупка, эксплуатация |
Как видно из таблицы, эти стандарты не конкурируют, а дополняют друг друга. ГОСТ Р 50891-96 используется на этапе проектирования для создания надежной конструкции, а ГОСТ 29285-92 — на этапе производства для проверки соответствия изделия этой самой конструкции. ТУ же связывает их с конкретным заказом.
Иногда заказчики требуют испытаний по ISO. Это нормально. Методы схожи. Но ГОСТ 29285-92 адаптирован под нашу метрологическую базу. Приборы поверены по нашим стандартам. Это упрощает юридическую сторону вопроса.
Бюджет закупки и стоимость испытаний
Вопрос цены здесь стоит остро. Стоимость профиля работ зависит от сложности редуктора. Испытания мощных промышленных редукторов требуют серьезных стендов. Это дорого. Цена проверки может составлять до 5-10% от стоимости изделия. Но это страховка.
Где заказать проверку? У производителя или в независимой лаборатории. У производителя дешевле, но есть конфликт интересов. В независимой лаборатории дороже, но объективнее. Для критичных узлов лучше переплатить. Инвестиции в надежность.
Лизинг испытательного оборудования возможен для крупных заводов. Для разовых закупок проще оплатить услугу. Бюджет должен включать не только цену теста, но и логистику. Доставить тяжелый редуктор на стенд — задача не из легких.
Цены, кстати, плавают. Зависят от загрузки лабораторий. Фиксируйте условия в договоре. Иначе получите счет выше ожидаемого. Сомневаетесь? Запросите образцы смет.
Практические рекомендации для инженеров и специалистов по закупкам
На основе многолетнего опыта работы с данным стандартом позволю дать несколько конкретных советов. Включайте ссылку на ГОСТ 29285-92 в спецификации и договоры поставки. Это юридически обяжет поставщика проводить испытания по единому, понятному вам алгоритму, а вам даст четкое основание для претензии в случае несоответствия.
Требуйте протоколы испытаний. Любой уважающий себя производитель проводит выборочный контроль партии и должен быть готов предоставить развернутый протокол с реальными цифрами. Значения КПД при разных нагрузках, температура, уровень шума. Без цифр протокол не имеет силы.
Обращайте внимание на условия испытаний в протоколе. Если испытания проводились вхолодную или на нештатном масле, их результаты можно ставить под сомнение. На практике часто сталкиваюсь с тем, что предоставляемые протоколы либо формальны, либо данные в них явно не соответствуют заявленным характеристикам.
Создайте собственный упрощенный чек-лист для входного контроля, основанный на ключевых пунктах стандарта. Это значительно ускорит процесс приемки на вашем предприятии. Не нужно перечитывать весь ГОСТ каждый раз. Выпишите главное. Температура, шум, вибрация, герметичность.
При приемке обращайте внимание на дату испытаний. Если редуктор испытывали год назад, а лежит на складе — масло могло состариться. Требуйте свежих данных. Или меняйте масло перед пуском. Это правило.
Вопросы и ответы по сертификации
Обязательно ли проводить испытания по ГОСТ 29285-92 для каждого редуктора?
Нет, для серийной продукции допускается выборочный контроль. Но для единичных или ответственных изделий — обязательно. Читайте договор.
Можно ли использовать данные заводских испытаний?
Да, если они оформлены должным образом и вы доверяете лаборатории завода. Но входной контроль все равно желателен.
Сколько стоит независимая экспертиза редуктора?
Зависит от мощности. Для малых редукторов — от 5 тысяч рублей. Для промышленных — от 50 тысяч и выше. Бюджет нужно планировать заранее.
Какая окупаемость у качественных редукторов?
За счет снижения простоев и расхода энергии окупаемость может составить 18-24 месяца. Дешевый аналог выйдет из строя быстрее.
Можно ли купить редуктор без протокола?
Можно, но вы принимаете риски на себя. Для госзаказа это невозможно. Для частного сектора — на ваше усмотрение.
Заключение: ГОСТ 29285-92 — это не устаревшая бумажка, а действенный практический инструмент. Его грамотное применение позволяет отсеять некачественную продукцию, снизить риски простоев оборудования и вести диалог с поставщиками на языке конкретных измеримых величин. В условиях, когда рынок наводнен продукцией разного уровня, данный стандарт становится одним из ключевых фильтров, обеспечивающих технологическую безопасность производства. Если коротко — хотите надежности, требуйте испытаний. Иначе купите проблемы.
