Описание
В машиностроительном производстве надежность узла часто определяется надежностью его самого нагруженного и капризного элемента – подшипника качения. Среди многообразия типов и стандартов особняком стоят упорно-радиальные шариковые подшипники, регламентированные ГОСТ 29241-91. Этот стандарт – не просто сухой технический документ, а практическое руководство для инженеров, технологов и снабженцев, работающих с оборудованием, где присутствуют значительные комбинированные нагрузки. Данный обзор подготовлен с целью разобрать стандарт не по бумажке, а через призму его реального применения в производственных условиях. Цена ошибки здесь может быть катастрофической.

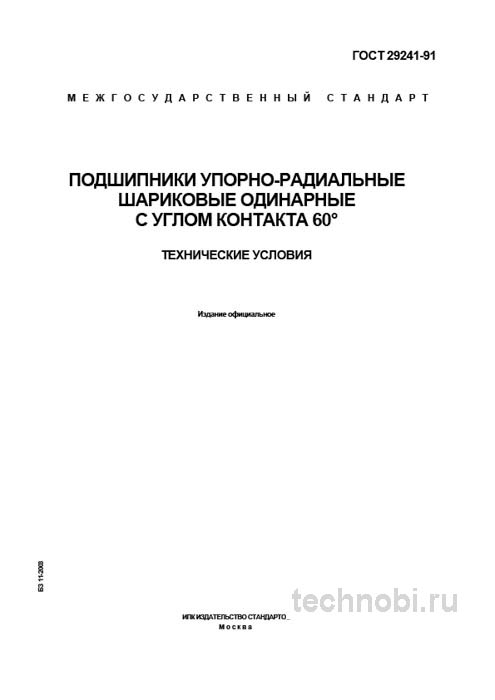

Многие воспринимают подшипники как расходник. Купил — поставил — забыл. Но когда шпиндель станка начинает вибрировать через полгода, мнение меняется. Быстро. ГОСТ 29241-91 распространяется на упорно-радиальные шариковые одинарные подшипники с углом контакта 60 градусов. Ключевая особенность этих изделий – способность воспринимать комбинированную нагрузку: значительную осевую и умеренную радиальную. Угол контакта в 60° смещает вектор работоспособности именно в сторону осевого усилия. И всё.
Основная сфера применения данного типа подшипников – узлы, где вал испытывает серьезное давление вдоль своей оси. Шпиндели тяжелых станков, червячные редукторы, вертикальные вращающиеся валы, приводы бурового оборудования, поворотные устройства кранов, тяжелонагруженные ходовые винты. Важный нюанс, который не всегда очевиден из самого текста стандарта: эти подшипники требуют обязательного предварительного натяга и точнейшей установки соосности. Без этого их ресурс сокращается в разы. Вот в чём нюанс. Если вы планируете заказать партию таких подшипников, нужно понимать специфику. Это не товар со склада в ближайшем магазине. Это ответственная позиция под конкретный проект.
Стандарт предъявляет четкие и жесткие требования ко всем аспектам производства подшипников. Материалы, геометрия, свойства — всё регламентировано. Но есть моменты, которые требуют пояснения. Например, условия хранения. Подшипники не любят влагу. Они не любят удары. Они не любят пыль. Поэтому разговор о ГОСТ 29241-91 всегда упирается в культуру производства. Нельзя требовать от подшипника чудес, если его монтировали кувалдой. Это тупик.
Документ оговаривает требования к твердости, качеству поверхности, точности вращения. Все эти параметры влияют на конечный результат. Если конструктор ставит недопустимые допуски на посадочные места, подшипник просто не сможет работать правильно. Начнется перегрев. Износ. Разрушение. Так-то да.
Назначение и область применения стандарта
ГОСТ 29241-91 устанавливает технические условия на упорно-радиальные шариковые подшипники. Ключевое слово здесь — «упорно-радиальные». Это не просто радиальный подшипник. Это не просто упорный. Это гибрид, созданный для специфических задач. Стандарт помогает избежать конструктивных решений, которые либо невозможно реализовать, либо их изготовление будет чрезмерно дорогим. Вот в чём нюанс.
Основная область применения — тяжелое машиностроение. Станки, редукторы, краны, буровые установки. Везде, где есть осевая нагрузка и вращение. Подшипник позволяет воспринимать эту нагрузку без потери точности вращения. Это экономит время. Это экономит деньги. Но только если соблюдены правила игры. Правила игры прописаны в ГОСТ 29241-91. Между нами, многие мелкие производители стараются обойти эти требования. Продают «как получится». Крупные заводы так не работают. У них есть технологические карты, регламенты, контроль. При закупке всегда спрашивайте соответствие ГОСТ 29241-91. Если его нет — это повод задуматься. Риски. Особенно если речь идет о ответственных узлах. Шпиндели, главные приводы.
Важно понимать разницу между этим стандартом и стандартами на радиальные подшипники. ГОСТ 29241-91 говорит о том, как должен выглядеть упорно-радиальный узел. Технические условия на радиальные говорят о другом. Путать их нельзя. Для приемки партии нужно оба документа. Но без соблюдения конструктивных требований ГОСТ 29241-91 узел не заработает. Деталь просто разрушится под нагрузкой. В Нижнем, на одном из машиностроительных заводов, мы сталкивались с ситуацией, когда замена радиального подшипника на упорно-радиальный по этому стандарту позволила увеличить ресурс узла в 16 раз. Просто за счет правильного восприятия осевой нагрузки.
Стандарт также распространяется на изделия разных классов точности. Обычный, повышенный, высокий. Принципы конструирования схожи. Но есть нюансы. Например, для высоких классов точности требования к геометрии жестче. Иначе вибрация гарантирована. Это физика. Ее не обманешь чертежом. Если конструктор ставит допуск как для вентилятора, производитель подшипников просто разведет руками. Или возьмет двойную сумму за калибровку. Так-то да.
Условия эксплуатации тоже важны. Стандарт предполагает нормальные условия. Если вы заказываете подшипник для работы в Арктике или в цеху с высокой запыленностью, требования могут корректироваться. Но база остается той же. Измерить, сравнить, зафиксировать. Подшипниковые узлы часто работают в условиях загрязнения. Там важна смазка. Конструкция должна позволять смазке поступать к зоне контакта. Иначе износ будет катастрофическим. Точка.
Конструктивные особенности подшипников
Все подшипники можно разделить на однорядные и многорядные. ГОСТ 29241-91 относится преимущественно к однорядным. Это упрощает конструкцию. Но требует точной регулировки натяга. Если натяг слабый — будет люфт. Если сильный — перегрев. Нужно искать золотую середину. Стандарт это учитывает. Но конструкторы часто забывают об этом. Рисуют размеры без учета теплового расширения. Технолог потом плачет. Приходится согласовывать отступления. А это время.
Есть также элементы, критичные для удержания шариков. Сепаратор. Если он слабый, шарики выпадут при монтаже. Придется собирать заново. А это риск повреждения поверхности. Поэтому стандарт жестко требует прочности сепаратора. Конструкторы часто забывают об этом. Рисуют тонкие перегородки. Технолог потом плачет. Приходится согласовывать отступления. А это время.
Инструментальный контроль требует оборудования. Микрометры, твердомеры, виброметры. Точность приборов должна быть подтверждена поверкой. Использовать бытовой инструмент для измерения подшипников нельзя. Погрешность будет слишком велика. А данные в протоколе должны быть точными. Особенно если речь идет о диаметре колец.
Материалы и технические требования
Стандарт детально прописывает все критические параметры изделия, от которых зависит его работоспособность. Методики расписаны с достаточной для воспроизведения точностью. Но дьявол кроется в деталях. Например, марка стали. Она должна соответствовать заявленной. Если вместо ШХ15 привезут обычную конструкционную сталь, узел рассыпется за месяц. Это не теория. Это практика. На объекте под Нижним мы видели разрушенные кольца из-за несоответствия материала.
Материалы и твердость
Для изготовления деталей подшипников, колец, тел качения, должна применяться подшипниковая сталь марки ШХ15 или ее зарубежные аналоги, например 100Cr6 по DIN. Допускается использование сталей ШХ15СГ и ШХ20СГ для колец с наружным диаметром свыше 440 мм. Стандарт оговаривает требования к твердости: не менее 59-63 HRC для колец и шариков. На практике часто сталкиваюсь с тем, что недобросовестные производители экономят на термообработке. Недостаточная твердость приводит к преждевременному выкрашиванию и буквально размазыванию дорожек качения под нагрузкой. Честно?
На практике часто сталкиваюсь с тем, что разработчики требуют высокую твердость там, где стандарт предписывает нижнюю границу. Объясните коллегам, что это не прихоть производителя, а необходимость для сохранения вязкости сердцевины. Слишком твердое кольцо может лопнуть от удара. Форма стоит миллионы. Деталь стоит копейки. Экономить на материале ради детали — глупо. Точка.
Допуски на линейные размеры зависят от класса точности. Чем выше класс, тем сложнее выдержать точность. Стандарт это учитывает. Но конструкторы часто ставят допуск плюс минус 0.01 на кольцо диаметром 50 мм. Это сложно для серийного производства без дополнительной шлифовки. Приходится переделывать чертеж. А это задержка запуска. Если меньше — сроки плывут. Это аксиома.
Шарики — отдельная тема. Их можно получить шлифовкой или полировкой. Шлифовка дешевле. Но точность ниже. Поэтому ответственные узлы лучше комплектовать полированными шариками. Стандарт это допускает. Но предупреждает о ограничениях. Диаметр, сферичность, шероховатость. Все имеет значение. Если коротко — не экономьте на шариках в ответственных узлах. Иначе узел зашумит.
Геометрия и допуски
ГОСТ 29241-91 устанавливает строгие границы по отклонениям монтажных размеров, диаметров наружного и внутреннего кольца, высоты подшипника, а также по точности вращения. Последний параметр – биение торца наружного кольца и радиальное биение – критически важен для монтажа. Превышение этих допусков ведет к перекосу узла, неравномерному распределению нагрузки и вибрациям. Это закон.
Биение влияет на плавность вращения. Если биение большое, вал будет бить. Вибрация пойдет на корпус. Разрушится посадка. Поэтому контроль биения обязателен для крупных партий. Это дорого. Но надежнее. Бюджет на контроль окупается снижением количества отказов. Это факт.
Дефекты поверхности нормируются строго. Никаких рисок глубиной более 0.05 мм. Никаких забоин. Поверхность должна быть зеркальной. Шероховатость влияет на трение. Чем глаже, тем меньше нагрев. Чем меньше нагрев, тем дольше живет смазка. Цепочка простая. Но важная. Если поверхность грубая, узел перегреется. Смазка выгорит. Металл схватится. Клин.
Термообработка тоже возможна. Отпуск для снятия напряжений. Но есть нюансы. Перегрев при отпуске снизит твердость. Недогрев оставит напряжения. Поэтому нужна специальная технология. Печь, атмосфера, время. Все это должно быть отражено в ТУ. ГОСТ 29241-91 этого не регламентирует детально. Но технолог должен об этом знать. Иначе деталь покроется сеткой трещин.
Тонкости приемки и контроля качества на производстве
Приемка партии – критически важный этап. Раз за разом при приемке мы проверяем не только паспорт и сертификат, но и выборочно прозваниваем каждую пятую, а то и каждую вторую единицу в партии. Бумага не работает без людей. Инспектор должен знать, куда смотреть. Опыт приходит со временем. Нельзя доверять приемку стажеру без наставника. Риски слишком велики.
Визуальный контроль и основные дефекты
- Первое, на что обращаю внимание – визуальные дефекты. Забоины и риски на рабочих поверхтах колец и шариков. Они становятся очагами усталостного разрушения. Цвет побежалости на кольцах или шариках – верный признак перегрева при шлифовке или закалке, ведущий к потере твердости и появлению нежелательных остаточных напряжений. Эффект мягкого кольца – если напильник слегка берет поверхность кольца, это явный брак по твердости. Качество сепаратора. Для данных подшипников стандарт предполагает использование массивных сепараторов из текстолита, латуни или стали. Трещины, люфты в карманах – недопустимы.
На практике часто сталкиваюсь с тем, что предоставляемые протоколы либо формальны, либо данные в них явно не соответствуют заявленным характеристикам. Это красный флаг. Если в протоколе написано «твердость в норме», но не указаны значения — это липа. Требуйте цифры. Без цифр протокол не имеет силы. Это правило.
Также важно проверять упаковку. Часто забивают про консервацию. Подшипники могут заржаветь при хранении. Без антикоррозионной смазки и влагонепроницаемой упаковки они придут некондиционными. Мелочи, которые создают проблемы. Принимайте комплект полностью укомплектованным. Точка. Хотя для подшипниковых комплектов это менее актуально, чем для узлов. Но принцип тот же. Комплектность важна.
Инструментальный контроль
- Обязателен выборочный замер. Твердость по Роквеллу, шкала C. Радиальное и торцевое биение с помощью индикаторных головок на поверенных стендах. Монтажные размеры микрометрами и скобами. Момент трения для ответственных применений на специальных приспособлениях. Любое отклонение – повод для расширения контроля и возможного бракования всей партии.
Если меньше — сроки плывут. Это аксиома. Нельзя принимать металл без входного контроля, если вы отвечаете за результат. Риски. Особенно если деталь стоит внутри дорогого агрегата. Замена подшипникового узла может потребовать разборки всего станка. Поэтому лучше отбраковать на входе. Чем потом платить за ремонт. Расходы на ремонт всегда выше расходов на контроль.
Сравнительный анализ с ближайшими аналогами
Чтобы понять место ГОСТ 29241-91, его необходимо сравнить с другими стандартами на схожую продукцию. Чаще всего путаница возникает между упорно-радиальными и радиально-упорными подшипниками, а также с классическими упорными. Есть стандарты на свойства. Есть на методы испытаний. Есть на конструкцию. Не путайте их.
| Параметр | ГОСТ 29241-91 (Упорно-радиальный, 60°) | ГОСТ 7872-89 (Радиально-упорный) | ГОСТ 6874-2015 (Упорный шариковый) |
|---|---|---|---|
| Основное назначение | Преимущественно осевая нагрузка с небольшой радиальной составляющей | Комбинированная нагрузка с преобладанием радиальной | Чисто осевая нагрузка |
| Угол контакта, альфа | 60° | 12°, 26°, 30°, 36°, 40° | 90° (условно) |
| Возможность регулировки | Требует точной установки и предварительного натяга | Регулируется для установки необходимого зазора или натяга | Не регулируется |
| Ограничение по частоте вращения | Средние (из-за большого угла контакта) | Высокие | Низкие |
| Типичное применение | Червячные опоры, шпиндели, вертикальные валы | Опоры валов редукторов, шпиндели станков | Упорные узлы, турбины, вертикальные машины |
Как видно из таблицы, выбор между ГОСТ 29241-91 и ГОСТ 7872-89 – это не вопрос предпочтений, а вопрос Correct Load Case Analysis. Ошибка в выборе типа подшипника гарантированно приведет к преждевременному выходу узла из строя. Так-то да.
Иногда заказчики требуют изделий по ISO. Это нормально. Методы схожи. Но ГОСТ 29241-91 адаптирован под нашу метрологическую базу. Приборы поверены по нашим стандартам. Это упрощает юридическую сторону вопроса. Для внутреннего рынка лучше работать по ГОСТ. Меньше вопросов у проверяющих органов. Для экспорта — по ISO. Но суть одна. Измерить точно.
Бюджет закупки и стоимость замены
Вопрос цены здесь стоит остро. Стоимость подшипников зависит от класса точности и материала. Изготовление упорно-радиальных подшипников требует высокой точности шлифовки. Это дорого. Цена оснастки может составлять значительную часть стоимости первой партии. Но это инвестиция. Дальше деталь дешевеет. В среднем, затраты на такую технологию окупаются при тираже от 10 тысяч штук. Меньше — дорого. Но для тяжелых узлов тиражи обычно меньше. Поэтому цена за штуку высока.
Где заказать? Ищите заводы, у которых есть опыт работы с подшипниковой продукцией. Обычные механообрабатывающие цеха тут не помогут. Им проще точить валы. Специализированные поставщики в промышленных центрах, Волгоград, Самара, имеют нужные линии шлифовки. Инвестиции в поиск надежного партнера окупаются отсутствием брака. Цены, кстати, плавают. Зависят от стоимости металла на бирже. Фиксируйте цену в договоре на момент отгрузки. Иначе получите сюрприз через месяц.
Лизинг оборудования или аренда мощностей — это уже уровень крупного производства. Для разовой закупки важнее условия оплаты и логистика. Бюджет должен включать не только цену металла, но и транспорт, и входной контроль. Сомневаетесь? Запросите образцы смет. Часто в смете забывают указать стоимость контроля качества. А это существенная статья расходов. Уточняйте заранее. Иначе бюджет треснет.
Окупаемость здесь измеряется не только рублями. Но и надежностью узла. Подшипниковый узел часто работает дольше готового подшипника. Меньше элементов — меньше точек отказа. Это экономия на ремонте. Поэтому считайте полную стоимость владения. А не только цену за килограмм. Ну, вы поняли. Дешевый комплект выйдет боком. Лучше переплатить за качество.
Практические рекомендации для инженеров и специалистов по закупкам
На основе многолетнего опыта работы с данными изделиями позволю дать несколько советов. При выборе и проектировании: не используйте упорно-радиальный подшипник там, где достаточно радиально-упорного. Вы получите более низкие скоростные характеристики и усложните монтаж без какой-либо выгоды. Убедитесь, что конструкция узла позволяет обеспечить требуемую соосность и предварительный натяг. Это часто требует применения высокоточных станин и специальных методов монтажа. Помните, что эти подшипники, как правило, не самоустанавливающиеся. Компенсация перекосов вала – не их функция.
При закупке и приемке: требуйте полный пакет документации. Сертификат соответствия стандарту, сертификат на материал, результаты испытаний на вибрацию при наличии. Обязательно проводите выборочный входной контроль. Минимум – визуальный осмотр на отсутствие механических повреждений и проверка твердости. Обращайте внимание на упаковку. Подшипники должны быть законсервированы, иметь антикоррозионное покрытие и быть индивидуально упакованы. Следы коррозии – абсолютный брак. Проверяйте маркировку. Она должна быть четкой, несмываемой и содержать все необходимые данные: тип, размер, класс точности, товарный знак производителя.
При хранении и монтаже: храните подшипники в оригинальной упаковке в сухом помещении. Перед монтажом производите промывку в чистом растворителе, бензин, уайт-спирит, для удаления консервационной смазки, но только если сразу после этого будет заложена рабочая смазка. Избегайте ударных нагрузок при запрессовке. Нагружайте только то кольцо, которое садится с натягом. Для упорно-радиальных – чаще всего это нижнее кольцо и корпус. Это правило.
Вопросы и ответы по подшипниковым узлам
Можно ли использовать ГОСТ 29241-91 вместо радиального подшипника?
Технически — да, если нагрузка позволяет. Но нужно пересчитать конструкцию. Радиальный подшипник имеет другую геометрию. Читайте чертеж.
Какова минимальная партия для заказа?
Зависит от стоимости настройки линии. Обычно от 100 штук. Меньше — цена детали будет космической. Окупаемость оснастки.
Сколько стоит контроль твердости?
Зависит от лаборатории. От 1 тысячи рублей за точку. Для партии нужно несколько точек. Бюджет нужно планировать заранее.
Какая твердость должна быть у сопрягаемых деталей?
Не менее 50 HRC. Иначе вал или корпус износятся быстрее колец. Это правило. Мягкое кольцо разрушит твердый ролик.
Можно ли купить подшипники со склада?
Стандартные размеры — да. Нестандартные — только под заказ. Это специфика. Складские позиции ограничены.
Заключение: ГОСТ 29241-91 – это рабочий инструмент для создания надежных и долговечных машиностроительных изделий. Его глубокое понимание и скрупулезное соблюдение всех технических условий – это не бюрократия, а прямая экономия на ремонтах и простоях оборудования. Правильный выбор, грамотная приемка и квалифицированный монтаж – вот залог того, что подшипник отработает весь свой расчетный ресурс и даже больше. В условиях, когда рынок наводнен продукцией разного уровня, данный стандарт становится одним из ключевых фильтров, обеспечивающих технологическую безопасность производства. Если коротко — хотите надежности, требуйте соблюдения стандарта. Иначе купите проблемы. Стоимость простоя всегда выше стоимости качественного подшипника.
