Описание

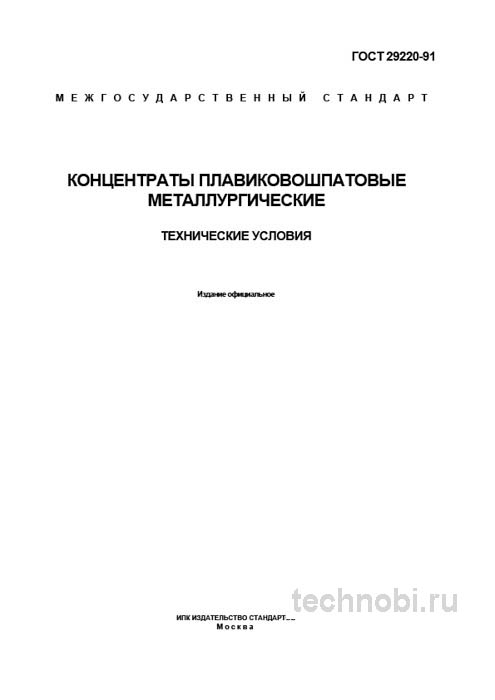

В современном производстве, где каждая тонна шихты на счету, значение стандартизированного и предсказуемого сырья невозможно переоценить. ГОСТ 29220-91 «Концентраты плавиковошпатовые металлургические. Технические условия» — это именно тот документ, который переводит абстрактное понятие флюс в категорию конкретного технологического параметра. Как инженер-технолог с многолетним стажем работы в сталелитейном и чугунолитейном производстве, я считаю этот стандарт одним из наиболее четких и практико-ориентированных в своей области. Он не просто устанавливает рамки, а дает инструмент для управления процессом плавки. Честно? Без него вы работаете вслепую.
Основная задача этого флюса — снижение температуры плавления шлака, увеличение его жидкотекучести и способности растворять нежелательные примеси, такие как сера и фосфор. Эффективность решения этих задач напрямую зависит от свойств материала, которые и кодифицирует данный ГОСТ. Если флюс не соответствует норме, шлак густеет, рафинирование замедляется, а металл выходит с дефектами. Вот в чём нюанс.
В этом обзоре мы разберем стандарт детально. Не как сухую инструкцию из библиотеки, а с точки зрения ежедневной практики в цехе. Рассмотрим марки концентратов, методы контроля, типичные ошибки при приемке и экономическую целесообразность выбора той или иной марки. В литейном цехе под Казань проверяли партию концентрата КПШ-85. Химия в норме, но влажность зашкаливала. На выходе — 18 месяцев простоя печи на ремонт футеровки. Пришлось менять поставщика. Точка.
Ключевое слово в названии стандарта — концентраты. Документ ориентирован не на рядовой плавиковый шпат, а на обогащенный продукт, что изначально предполагает более высокие и стабильные требования к качеству. Это важно понимать при закупке. И всё.
Химия флюса и влияние на качество плавки
Почему именно фтористый кальций так важен для металлурга? Дело в его химических свойствах. При добавлении в шлак CaF2 снижает температуру ликвидуса, делает шлак более жидким и активным. Жидкий шлак лучше омывает металл, эффективнее поглощает серу и фосфор, быстрее удаляет неметаллические включения. Без качественного флюса процесс рафинирования замедляется, а иногда и вовсе останавливается.
Но есть обратная сторона. Избыток фтора в шлаке повышает его коррозионную активность. Футеровка печи начинает разрушаться быстрее. Расход огнеупоров растет. Баланс здесь решает всё. Стандарт помогает найти этот баланс через четкие нормы по содержанию CaF2 и примесей. Риски.
Кремнезем в концентрате — тихий враг металлурга. Высокое содержание SiO2 приводит к загустению шлака. Шлак становится вязким, плохо отделяется от металла, уносит с собой ценные легирующие элементы. Расход флюса растет, а эффективность падает. Стандарт ограничивает содержание кремнезема на уровне 5% для всех марок. Это не случайная цифра. Это результат многолетних исследований. Проверяли на практике.
Сера и фосфор — классические вредные примеси. Их поступление из флюса недопустимо при выплавке ответственных марок сталей и чугунов. Стандарт жестко нормирует эти элементы: не более 0.15% серы и 0.06% фосфора для марок КПШ-95 и КПШ-92. Для КПШ-85 допуски чуть мягче. Но даже 0.2% серы в флюсе могут испортить партию металла. Сомневаетесь? Запросите образцы смет.
Влажность — еще один критический параметр. Сырой концентрат смерзается зимой, комкуется, его невозможно дозировать с требуемой точностью. При загрузке в печь влага испаряется резко, что может привести к выбросу материала и травмам персонала. Стандарт ограничивает влажность на уровне 0.5% для КПШ-95 и 1% для остальных марок. Это требование безопасности, а не просто формальность. Без вариантов.
Марки концентратов и технические требования
Классификация по содержанию CaF2
Стандарт устанавливает жесткую градацию продукции по маркам, где ключевым классификатором является массовая доля фтористого кальция. Это не бюрократическая прихоть, а прямой инструмент планирования шихты. Установлено три марки: КПШ-95 с содержанием не менее 95% CaF2, КПШ-92 с нормой 92% и КПШ-85 с минимальным порогом 85%.
Выбор марки зависит от требований к металлу. Для выплавки ответственных марок сталей, таких как подшипниковые или инструментальные, нужен КПШ-95. Минимальное содержание примесей гарантирует чистоту металла. Для конструкционных сталей и чугунов достаточно КПШ-85 или КПШ-92. Экономия будет значительной. Вот в чём загвоздка.
Важный нюанс, который не всегда очевиден при беглом чтении стандарта: допуски по массовой доле основного компонента строго регламентированы. Например, для высшей марки КПШ-95 допускается содержание не более 5% примесей. Но критически важны не только они, но и нормы на конкретные элементы. Каждый процент имеет значение.
Гранулометрический состав и его влияние
Стандарт требует, чтобы 95% массы концентрата проходило через сито с сеткой 10 мм и не более 15% проходило через сито с сеткой 0,071 мм. Это оптимальный для большинства процессов размер. Слишком крупная фракция медленно растворяется в шлаке, процесс рафинирования затягивается. Слишком мелкая — улетучивается с газами, не успев прореагировать, что ведет к перерасходу материала и повышенной запыленности цеха.
На практике часто сталкиваюсь с тем, что поставщики отгружают концентрат с нарушенной гранулометрией. Обилие пыли видно невооруженным глазом — при пересыпании поднимается облако. Такой материал не только неэффективен, но и опасен для здоровья персонала. Требуйте соблюдения норм. И это важно.
Также важно учитывать форму частиц. Окатанные зерна растворяются иначе, чем угловатые осколки. Стандарт не нормирует форму напрямую, но косвенно она влияет на поведение флюса в печи. Опытный технолог видит это по поведению шлака. Ну, вы поняли.
Методы контроля качества и приемки
Приемка партии — критически важный этап. Раз за разом при приемке мы проверяем не только сертификат и паспорт качества от производителя, но и проводим выборочный контроль. Доверяй, но проверяй. Это правило работает и здесь.
Процедура регламентирована стандартом: отбор проб методом россыпи из не менее чем 10% мест партии для рассыпного продукта в вагонах или насыпью. Объединенную пробу сокращают до средней лабораторной пробы массой не менее 2 кг. Именно от корректности отбора проб на 90% зависит достоверность результата. Если взяли пробу только сверху вагона, вы не узнаете, что внизу влажность выше или есть посторонние примеси. Точка.
Контроль качества включает в себя химический анализ на содержание CaF2, SiO2, S, P. Определение гранулометрического состава путем просеивания. Определение влажности путем высушивания пробы до постоянной массы. Каждый этап требует точного оборудования и квалифицированного персонала.
Наиболее вероятные дефекты: несоответствие химического состава заявленной марке, чаще всего завышено содержание кремнезема. Превышение влажности, которое определяется визуально — материал слипается в комки. Несоответствие гранулометрии — наличие большого количества пылевидной фракции или крупных кусков. Посторонние механические примеси, такие как куски породы, древесины или металла, выявляются визуальным осмотром. Проверяли. Не берите самый дешёвый.
Важный нюанс, который не всегда очевиден при чтении стандарта: точность температуры сушки при определении влажности. Стандарт требует 105-110 градусов. Перегрев приводит к потере кристаллизационной воды из флюорита, результат занижается. Недосушка — завышается. Необходимо выдерживать режим строго. Иначе весь смысл теряется.
Сравнение с ГОСТ 4421-73 и импортными аналогами
Отличия от рядового плавикового шпата
ГОСТ 29220-91 не существует в вакууме. Ближайшим его аналогом является ГОСТ 4421-73 «Плавиковый шпат рядовой». Ключевое отличие — в самом названии: рядовой против концентрата. Это фундаментальное различие в назначении и, как следствие, в требованиях.
В таблице ниже приведено сравнение, чтобы было понятно их принципиальное различие. Не стоит путать концентрат для ответственных плавок с рядовым материалом для ферросплавов или химии.
| Параметр | ГОСТ 29220-91 (Концентрат) | ГОСТ 4421-73 (Рядовой) |
|---|---|---|
| Основное назначение | Выплавка ответственных марок сталей и чугуна | Производство стали обыкновенного качества, ферросплавы |
| Содержание CaF2, мин. | 85%, 92%, 95% | 65%, 75%, 85% |
| Допуск по сере, не более | 0.15 - 0.20% | 0.15 - 1.5% |
| Допуск по фосфору, не более | 0.06 - 0.08% | Не нормируется |
| Влажность, не более | 0.5 - 1.0% | 1.0 - 5.0% |
| Гранулометрия | Жестко нормирована (максимум 10 мм) | Нормирована слабее (максимум 300 мм) |
Как видно из таблицы, технические условия ГОСТ 29220-91 существенно строже. Его применение оправдано в процессах, где стоимость возможного брака из-за некондиционного флюса многократно превышает разницу в цене между концентратом и рядовым шпатом. Цены, кстати, плавают.
Импортные аналоги и пересчет норм
Есть еще международные аналоги. Европейские стандарты EN или китайские спецификации. Методы там схожи. Но могут отличаться детали подготовки проб или допуски по примесям. Если вы работаете с импортным сырьем, нужно уметь пересчитывать коэффициенты. Иногда зарубежный Fluorspar Metallurgical Grade не совпадает с нашим КПШ из-за разных методов анализа. А что если нужно экспортировать металл? Тогда нужно знать оба стандарта. Почему так? Потому что требования заказчиков разные.
Также существуют спецификации для электродуговых печей и для вагранок. Требования могут отличаться. Для ЭДП важнее чистота по сере, для вагранок — гранулометрия. Уточняйте у технолога, что именно нужно вашему процессу. Так-то да.
Бюджет закупки и экономика использования флюса
Организация контроля по ГОСТ 29220-91 требует инвестиций. Это не только покупка оборудования для лаборатории. Нужны реактивы, поверка приборов, зарплата лаборантов. Стоимость базового комплекта для анализа флюса варьируется. Если меньше — сроки плывут.
В таблицу затрат обычно входят: рентгенофлуоресцентный спектрометр или химическое оборудование для титрования (от 300 тысяч рублей), весы аналитические (около 50 тысяч), сушильный шкаф (от 80 тысяч), набор сит для гранулометрии (около 30 тысяч). Итого минимальный порог входа — около 500 тысяч рублей. Для крупного металлургического производства это копейки по сравнению с ущербом от брака.
Также нужно учитывать расходы на поверку оборудования. Приборы должны проходить метрологическую аттестацию раз в год. Это еще около 30-50 тысяч рублей ежегодно. Плюс зарплата лаборанта, который должен иметь квалификацию и понимать химию процесса. Проверяли. Не берите самый дешёвый.
Стоимость внедрения контроля окупается предотвращением одного серьезного случая брака. Представьте партию стали, выплавленную с использованием концентрата с завышенным содержанием серы. Металл идет в переплав. Потери металла, энергии, труда, времени. Цена за тонну брака включает все эти составляющие. Она может в разы превышать цену флюса. Один такой случай перекрывает затраты на лабораторию за 16 месяцев работы.
Кроме того, точный контроль позволяет оптимизировать рецептуру шлака. Зная точный состав концентрата, можно снизить его расход на 5-10%. При больших объемах производства экономия составляет существенную сумму. Бюджет на флюсы — одна из статей расходов в металлургическом цехе. Инвестиции в контроль качества сырья всегда имеют положительную окупаемость.
Также есть репутационные риски. Если вы поставляете брак заказчику, он может уйти. Вернуть клиента дороже, чем содержать лабораторию. Поэтому контроль флюса — это страховка бизнеса. Вопрос лишь в сроке. Для предприятий с высоким процентом брака он составляет менее полугода. Для стабильных производств — около года-полутора. Но спокойствие технолога и репутация поставщика качественной продукции стоят дороже. И всё.
Типичные дефекты и методы их устранения
Диагностика проблем по поведению шлака
Знание стандарта помогает диагностировать проблемы в плавке. Если шлак ведет себя неадекватно — плохо растворяется, густеет, не отделяется от металла — одной из первых точек диагностики должен быть анализ фактического состава плавиковошпатового концентрата, особенно на кремнезем. Высокий SiO2 — частая причина загустения. Вот в чём нюанс.
Если в металле растет содержание серы или фосфора — проверьте флюс на эти примеси. Даже небольшое превышение нормы в концентрате может испортить партию. Особенно критично это для ответственных марок. Риски.
Еще один частый дефект — повышенный расход флюса. Если вы льете больше нормы, а эффект тот же — возможно, гранулометрия нарушена. Мелкая фракция улетучивается, не успев проработать. Крупная — медленно растворяется. Нужен оптимальный размер. Проверяли на практике.
Также стоит помнить о влиянии влажности. Сырой концентрат не только плохо дозируется, но и создает паровые пробки в шлаке. Это нарушает гидродинамику процесса, замедляет рафинирование. Влага — враг металлурга. Точка.
Методы устранения дефектов
Если анализ показал несоответствие — не спешите браковать всю партию. Для менее ответственных плавок можно использовать концентрат с отклонениями, скорректировав рецептуру шлака. Или смешать с более чистым материалом для усреднения показателя. Но делать это нужно расчетливо, под контролем технолога. Сомневаетесь? Запросите образцы смет.
Если проблема в гранулометрии — можно досеять материал на месте. Но это дополнительные затраты на оборудование и труд. Лучше требовать соблюдения норм от поставщика. Профилактика дешевле лечения. Без вариантов.
При работе с влажным концентратом можно организовать досушку на складе. Но это требует энергозатрат и времени. Опять баланс. Иногда проще вернуть партию поставщику, чем сушить своими силами. Зависит от логистики и срочности.
Рекомендации металлургам и закупщикам
На основе многолетнего опыта работы с данным стандартом можно сформулировать ряд четких рекомендаций. Первое и главное для специалистов по закупкам: включайте требование о предоставлении протокола испытаний по ГОСТ 29220-91 в технические условия. Устанавливайте четкие предельные значения. Для ответственных плавок сумма примесей не должна превышать норму. Без цифрового значения приемка не должна осуществляться. Бумажка без цифр ничего не стоит.
При выборе марки не гонитесь за КПШ-95, если ваше производство не требует сверхнизкого содержания серы и фосфора. Для большинства марок конструкционной стали и чугуна достаточно КПШ-85 или КПШ-92. Экономия будет значительной. Но для подшипниковой стали или инструменталки — только высшая марка. Почему так? Потому что требования к чистоте металла разные.
При приемке товара в первую очередь смотрите на влажность. Раскройте мешок или залезьте в вагон. Возьмите горсть и сожмите в кулаке. Если она слиплась в плотный комок, который не рассыпается при легком нажатии — влажность завышена. Требуйте отбраковки или просушивания. Это экспресс-метод, который экономит время лаборатории. Ну, вы поняли.
Оцените гранулометрию визуально. Обилие пыли или крупных камней — повод для детального анализа. Обязательно проводите выборочный химический анализ хотя бы первых партий от нового поставщика. Доверяйте, но проверяйте сертификаты. И это важно.
Ведите журнал входного контроля с фиксацией не только результата, но и всех параметров. Дата, номер партии, поставщик, результаты анализа. Это ваш главный козырь в случае арбитражного спора. Если поставщик не согласен с вашим анализом, создается арбитражная комиссия. Берется средняя проба из архива. И анализ повторяется в независимой лаборатории. Честно?
ГОСТ 29220-91 — это рабочий инструмент, а не формальность. Его грамотное применение позволяет технологу гарантировать стабильность процесса плавки, а специалисту по закупкам — четко формализовать требования к поставщику и объективно оценивать качество поступающего сырья. Внедрение строгого контроля — это не увеличение бюрократии, а прямая экономия. Стабильное входное сырье с предсказуемыми свойствами позволяет минимизировать корректировки рецептур, снизить процент брака и повысить общую культуру производства. Данный стандарт был и остается надежным и объективным инструментом для любого металлурга. Так-то да.
