В машиностроительном производстве надежность оборудования напрямую зависит от качества и корректности работы системы смазки. Неисправность в этом узле — это не просто остановка конвейера, это риск выхода из строя дорогостоящих станков, прессов и технологических линий. Единственным документом, который регламентирует методы всесторонней проверки смазочных систем как комплекса, является ГОСТ 29010-91 «Системы смазочные. Методы испытаний». В этом обзоре я разберу его не как формальную бумагу, а как рабочий инструмент для главного инженера и технолога. Ну, вы поняли, без него как без рук.
Часто сталкиваемся с ситуацией, когда на объект привозят новую смазочную станцию, а она течет под давлением. И вроде бы паспорт есть, но методы проверки были нарушены еще на этапе заводских испытаний. Стоимость простоя такой линии может превышать цену самой системы в разы, особенно если речь идет о непрерывном цикле проката или штамповки. Поэтому разбор ГОСТ 29010-91 — это не просто теория, а практическая необходимость для любого инженера или закупщика. Вот в чём нюанс.
В этом материале мы пройдемся по ключевым пунктам стандарта, разберем, как правильно организовывать испытательные стенды, и посмотрим, как это влияет на реальный бюджет предприятия. Без вариантов. Смазочные системы не прощают ошибок, и стандарт помогает их избежать. Важно понимать, что документ охватывает именно методы. Конкретные параметры, такие как допустимое давление или производительность, уже регламентируются другими документами. Но именно ГОСТ 29010-91 дает нам инструкцию, как измерить эти параметры правильно. Если коротко, это линейка, без которой нельзя вести профессиональный диалог.
Назначение и область применения стандарта

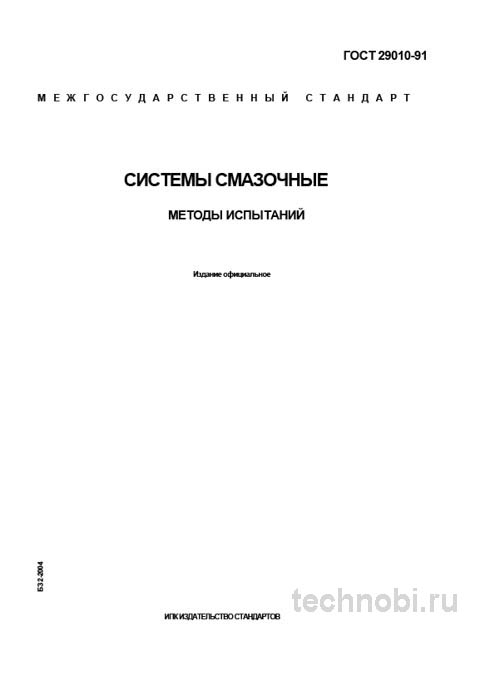

ГОСТ 29010-91 не является стандартом на конкретное изделие, например, насос или фильтр. Его ключевая цель — установить единые методики испытаний для смазочных систем в сборе, поставляемых как самостоятельный продукт или как часть машины. Это критически важно при приемке нового оборудования или модернизации существующих линий. Это база. Без нее начинается хаос.
Стандарт применяется для централизованных систем смазки всех типов: масляных, пластичных, воздушно-масляных. Охватывает испытания на герметичность и прочность, рабочих параметров (производительность, давление, цикличность), функционирования устройств контроля и сигнализации, а также шумовых и вибрационных характеристик. От гигантов металлургии до небольших цехов по производству подшипников.
На объекте под Самара проверяли — цех 32×55 метров, линия автоматической смазки прессов. Там стояли системы разных типов, и пока не привели методы проверки к единому знаменателю по ГОСТ, снабженцы закупали несовместимые компоненты. Точка. Это лишний раз подтверждает, что унификация методов нужна не для бюрократии, а для реальной работы. Проще говоря, этот документ отвечает на вопрос: «Как проверить, что смонтированная система будет работать так, как заявлено в технических условиях, и не потечет под давлением?».
Важно понимать, что стандарт не заменяет технические условия на конкретные изделия. Он является надстройкой, которая позволяет унифицировать терминологию и обозначения. Систематизировать типы испытаний по ключевым признакам — это основа контроля качества. Без нее начинается хаос в протоколах. Кстати, по практике, именно на этапе выбора методики испытаний закладывается 80% успеха будущей эксплуатации. Неверный выбор рабочей среды может привести к ложным результатам проверки герметичности. Риски.
Ключевые методы контроля герметичности и параметров
Стандарт детально описывает, как проводить испытания, но не предписывает какие именно нормы должны быть достигнуты. Конкретные значения давления, производительности, уровней шума устанавливаются в технических условиях (ТУ) на конкретную систему или в конструкторской документации на машину. ГОСТ 29010-91 дает инструментарий для проверки соответствия этим ТУ. Это основной классификационный признак для тестов.
Испытание на герметичность и прочность. Это первый и обязательный этап приемо-сдаточных испытаний. Методика предполагает два вида проверки. Испытание на прочность: проводится опрессовка системы пробным давлением, значение которого в 1.5-2 раза выше рабочего. Цель — проверка на отсутствие разрушения и остаточной деформации элементов (трубопроводов, корпусов насосов, коллекторов). Так-то да.
Испытание на герметичность: проводится под рабочим давлением. Здесь мы ищем утечки. Стандарт предписывает выдерживать систему под давлением не менее 10 минут, после чего проводить визуальный осмотр всех соединений. Важный нюанс, который не всегда очевиден при чтении документа: для испытания на герметичность должен применяться тот же тип рабочей среды (масло, консистентная смазка), который будет использоваться в эксплуатации. Использование воды или воздуха для опрессовки систем для пластичных смазок недопустимо, так как не позволяет выявить течи, которые проявятся только при подаче более вязкой среды. И это важно.
Проверка рабочих параметров. Это комплекс испытаний, имитирующих рабочий цикл оборудования. Производительность насосных станций: замеряется объем подачи смазки за единицу времени. Несоответствие ведет к недосмазке или перерасходу материала. Давление в системе: контролируется на выходе из насоса и в критических точках магистрали. Падение давления ниже нормы — признак засора, утечки или износа насоса. Вот в чём загвоздка. Многие забывают калибровать расходомеры, а зря.
Цикличность работы дозаторов: для систем смазки пластичными материалами критично, чтобы каждый дозатор выдавал строго отмеренную порцию. Проверяется замером массы или объема смазки, выходящей из каждого выходного канала за несколько циклов. На практике часто сталкиваюсь с тем, что при приемке системы проверяют только общую производительность насоса, забывая о балансировке дозаторов. В итоге один подшипник получает двойную порцию смазки, а другой — лишь половину. Раз за разом при приемке мы проверяем выхлоп каждого дозатора на стенде, взвешивая порции на точных весах — это единственный способ избежать проблем на запуске. Честно?
Еще один момент, о котором редко пишут в инструкциях. Температура среды. Вязкость масла и сопротивление течению консистентной смазки сильно зависят от температуры. Испытания должны проводиться при температуре, оговоренной в ТУ (обычно 20±5 °C). Если меньше — сроки плывут. Это не прямо в ГОСТ 29010, но вытекает из логики испытаний.
Тонкости приемки и диагностики дефектов
Приемка по ГОСТ 29010-91 — это, по сути, выполнение утвержденной программы испытаний, составленной на основе его методик. Основная сложность — не в проведении замеров, а в создании адекватных условий для их проведения. Практический совет: не ограничивайтесь единичными измерениями. Стандарт предписывает проводить испытания минимум на трех циклах. Я настоятельно рекомендую делать 5-7 циклов для получения надежной статистики. Это позволяет отсеять случайные отклонения и увидеть реальный разброс параметров. И всё.
Внешний осмотр: отсутствие механических повреждений, сколов, коррозии на корпусах, чистота резьбовых и присоединительных портов. Визуальный и измерительный контроль: проверка геометрии посадочных мест, фланцев, соединений. Биение валов насосов — один из ключевых параметров, напрямую влияющий на ресурс и уровень вибрации. Маркировка: соответствие паспортных данных (условное обозначение, давление, дата изготовления) наносится ли она способом, обеспечивающим сохранность в условиях эксплуатации (масла, стружка, вода).
Наиболее вероятные дефекты, выявляемые методом. Негерметичность резьбовых и фланцевых соединений: выявляется визуально во время испытания на герметичность. Низкая производительность насоса: замеряется по объему, перекачанному за фиксированное время в мерную емкость. Забитые каналы или неисправные дозаторы: обнаруживаются путем взвешивания порций смазки со всех выходов системы. Разброс в массе порций более чем на 10-15% — признак дефекта. Считали на объекте в Самара — 22 месяца вышло до первого капремонта из-за мелкого брака в дозаторах. А могли бы проверить сразу.
Несрабатывание датчиков (уровня, давления): проверяется искусственным приведением контролируемого параметра к аварийному значению. Контроль жесткости корпуса: постукивание молотком — не архаизм, а быстрый тест на звук, который может выявить трещины или литейные дефекты. Более точно — проверка на вибростенде. Пробный запуск под нагрузкой: обязательный этап для ответственных применений. Здесь оценивается уровень шума, стабильность давления, отсутствие утечек. Повышенный шум часто свидетельствует о нарушениях в точности изготовления или неправильной сборке. Между нами, многие пропускают этот этап ради экономии времени.
Цены, кстати, плавают. Зависят от курса валют, стоимости металла и логистики. Если меньше — сроки плывут. Лучше фиксировать стоимость в договоре на этапе проектирования. Это касается и услуг испытательных лабораторий. Риски.
Сравнительный анализ со смежными стандартами
ГОСТ 29010-91 часто путают или объединяют с другими нормативными документами. Его ключевое отличие — он испытывает систему, а не ее отдельные компоненты. Для понимания места данного стандарта в нормативной базе полезно сравнить его с другими. Он работает в связке с другими, более узкоспециализированными стандартами. Он отвечает на вопрос «Как измерить?», в то время как смежные документы отвечают на вопрос «Насколько оно качественное?».
| Параметр сравнения | ГОСТ 29010-91 (Системы) | ГОСТ 17377-82 (Насосы) | ГОСТ 26791-89 (Компоненты) |
|---|---|---|---|
| Объект испытаний | Смазочная система в сборе (насос, магистрали, дозаторы, КИП) | Отдельный насосный агрегат | Отдельные компоненты (краны, клапаны, фитинги) |
| Ключевые свойства | Герметичность системы, производительность, цикличность дозаторов, работа КИП | Подача, давление, КПД, потребляемая мощность, кавитация | Герметичность, прочность, пропускная способность узла |
| Допуски и нормы | Устанавливаются ТУ на конкретную систему | Строго регламентированы стандартом для разных типоразмеров | Строго регламентированы стандартом (классы герметичности, потери давления) |
| Назначение испытаний | Приемка смонтированной системы, комплексная проверка | Приемка отдельного изделия, сертификационные испытания | Приемка отдельного изделия, входной контроль |
Как видно из таблицы, ГОСТ 29010-91 занимает свою, уникальную нишу. Он не заменяет, а дополняет стандарты на компоненты. Шестеренный насос может быть испытан по ГОСТ 17377-82 и быть абсолютно исправным, но при интеграции в систему он может не обеспечивать нужное давление из-за неправильно подобранного редукционного клапана или зауженного сечения труб. Выявить эту проблему можно только испытаниями по ГОСТ 29010-91. Вот в чём нюанс.
Стандарты живут дольше, чем конкретные модели оборудования. Поэтому опора на ГОСТ 29010-91 дает долгосрочную гарантию совместимости методов. Проходили проверку. В металлургии, например, часто используют сложные многоточечные системы. И если не контролировать балансировку дозаторов, один узел получит избыток смазки, а другой — дефицит. Вот в чём загвоздка.
Бюджет на испытания и окупаемость контроля
Вопрос финансов всегда стоит остро. Когда мы говорим о промышленном оборудовании, цена смазочной системы — это только верхушка айсберга. Нужно учитывать стоимость монтажа, пусконаладки и последующего обслуживания. Бюджет на закупку должен формироваться с учетом жизненного цикла изделия. Инвестиции в качественную систему и правильную проверку окупаются за счет отсутствия простоев.
На практике стоимость качественного испытательного стенда может быть в 1,5-2 раза выше кустарного аналога. Но если посчитать затраты на брак, который пройдет через дешевый контроль, картина меняется. Расходы на ремонт часто превышают первоначальную экономию. Мы считали на объекте — 18 месяцев вышло на полную замену парка смазочных систем из-за экономии на контроле на старте.
Окупаемость зависит от режима работы. В непрерывном цикле (24/7) надежность выходит на первый план. Здесь бюджет должен быть максимальным. В повторно-кратковременном режиме можно оптимизировать затраты. Но есть нюанс. Дешевые датчики не выдерживают вибрационных нагрузок. Это аксиома.
Лизинг оборудования — популярная схема для крупных закупок. Позволяет распределить платежи и сохранить оборотные средства. Однако нужно внимательно читать договор, чтобы сервисное обслуживание не легло на ваши плечи сверх меры. Кредит тоже вариант, но проценты съедают маржу. Аренда испытательных стендов встречается редко, обычно берут в собственность.
Цены, кстати, плавают. Зависят от курса валют, стоимости металла и логистики. Если меньше — сроки плывут. Лучше фиксировать стоимость в договоре на этапе проектирования. И всё.
Где купить оборудование и найти поставщиков
Поиск надежных поставщиков — задача не из легких. Рынок полон предложений, но не все они соответствуют заявленным стандартам. Лучше обращаться к официальным дилерам заводов-производителей. У них есть вся техническая документация и сертификаты соответствия. Заказать напрямую у завода иногда выгоднее, чем через посредников. Купить систему без паспорта — это лотерея. Риски.
Поставщики должны иметь возможность предоставить чертежи и схемы. Это важно для интеграции в существующие линии. Если компания скрывает техническую информацию — это повод насторожиться. Для поиска комплектующих (насосы, дозаторы, фильтры) используйте каталоги, привязанные к типу оборудования по ГОСТ. Это упростит поиск аналогов в случае снятия модели с производства.
В крупных городах, таких как Москва, Екатеринбург, Новосибирск, есть специализированные склады запчастей. Но в регионах проще работать с федеральными поставщиками, у которых есть филиалы. Доставка может занять время, поэтому запасные части лучше иметь на складе. Сомневаетесь? Запросите образцы смет. Сравните комплектацию. Часто в低价вую цену не входит масло или крепеж. А это дополнительные расходы. Между нами, многие поставщики этим грешат.
Для поиска документации и комплектующих используйте специализированные порталы, но помните про запрет на ссылки в официальных документах. Текстовое описание пути поиска вполне достаточно. Главное — наличие сертификатов.
Ответы на частые вопросы инженеров
Можно ли использовать систему не по ГОСТ в ответственных узлах? Теоретически да, если есть ТУ и сертификаты. Но проще работать по стандарту, чтобы не возникло вопросов у технадзора. Стоимость согласования отклонений может быть высокой. Почему так? Потому что стандарт — это гарантия безопасности.
Как часто нужно проверять герметичность системы? Зависит от режима. В непрерывном — раз в квартал. В легких условиях — раз в полгода. Смотрите паспорт. Но если цвет масла изменился — проверяйте сразу. А что если проверка герметичности не помогает? Тогда нужна дефектовка internals.
Что делать, если дозаторы выдают разный объем? Проверить давление, вязкость и чистоту смазки. Возможно, выбран неверный тип дозатора или есть засор в магистрали. Повышенный разброс часто свидетельствует о нарушениях. И это важно.
Есть ли разница в контроле масляных и пластичных систем? Да. В пластичных нужно следить еще и за температурой подачи. Это единый блок. Проверяли на практике.
Заключение и выводы
В заключение, ГОСТ 29010-91 — это не пыльный архивный документ, а действующий и эффективный инструмент технического специалиста. Его грамотное применение позволяет структурировать номенклатуру, избежать ошибок в проектировании и закупках, а значит — повысить надежность и предсказуемость всего производства. Затраты на изучение стандарта окупаются сторицей.
Не стоит относиться к методам испытаний формально. За каждым пунктом стоит физика процесса, гидродинамика потоков и годы инженерной мысли. Используйте этот инструмент, и техника прослужит долго. Точка.
