Описание
В машиностроительном производстве надежность гидропривода часто становится тем самым узким местом, которое определяет судьбу всего проекта. Сердцем высокоточных систем управления являются сервоаппараты. Это золотниковые, струйные или клапанные распределители, от которых напрямую зависят точность, быстродействие и стабильность исполнительных механизмов. Их выбор, приемка и последующий контроль — зона ответственности инженеров, которые просто не могут полагаться на голословные заверения поставщиков. Слова ничего не стоят, когда станок встает. Единственным объективным языком общения здесь выступают стандарты, и главным документом для сервоаппаратов в странах СНГ остается ГОСТ 28971-91 «Гидропривод объемный. Сервоаппараты. Методы испытаний».
Разбираясь в документации, мы часто сталкиваемся с путаницей. Многие пытаются применить общие нормы к специализированным узлам. Это ошибка. Сервопривод требует иного подхода, чем обычный распределитель. Здесь важна каждая тысячная доля миллиметра хода золотника. В этом обзоре мы детально разберем методы испытаний, требования к оборудованию и скрытые нюансы, которые влияют на итоговую цену эксплуатации системы. Если коротко, без этого стандарта работа превращается в лотерею.
Особенно актуально это для предприятий, модернизирующих парк оборудования. Например, на объекте под СПб проверяли партию новых клапанов. Без должного контроля каждый пятый элемент имел скрытые дефекты притирки. Это не просто брак, это будущие простои. Поэтому понимание методики ГОСТ 28971-91 критически важно для тех, кто хочет избежать кассовых разрывов из-за ремонтов.

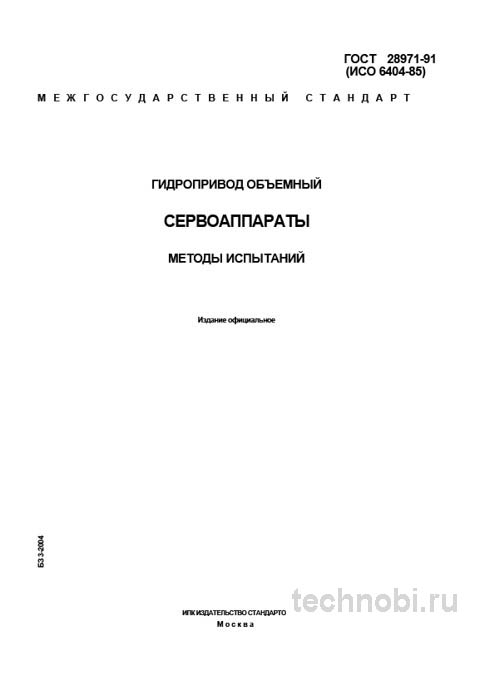

Назначение и область применения ГОСТ 28971-91
ГОСТ 28971-91 не является техническими условиями на изготовление продукции. Это фундаментальный нормативный документ, регламентирующий единую методику проверки и оценки параметров сервоаппаратов. Его основное назначение — создать унифицированный, воспроизводимый и объективный алгоритм испытаний. Такой подход позволяет сравнить характеристики аппаратов разных производителей или провести входной контроль качества на своем предприятии. Без единой линейки сравнивать яблоки с апельсинами бессмысленно.
Стандарт применяется для сервоаппаратов, управляемых механически, электрически или гидравлически. Они предназначены для работы в системах объемного гидропривода. Его требования актуальны для производителей сервоаппаратов для сертификации и паспортизации продукции. Также документ нужен службам главного механика и отделам технического контроля машиностроительных предприятий при приемке узлов. Сервисные и ремонтные организации используют его для проверки аппаратов после восстановления. Точка.
Важно понимать разницу между сертификацией и входным контролем. Завод изготовитель обязан подтвердить соответствие партии. Покупатель же вправе выборочно проверить ключевые параметры. Часто возникает вопрос, обязательно ли проводить полный цикл испытаний для каждой единицы. Нет, это экономически нецелесообразно. Но базовые тесты на герметичность и срабатывание нужны всегда. Иначе вы рискуете получить кот в мешке.
Сфера применения охватывает практически все отрасли, где используется гидравлика. От металлургии до авиационной промышленности. В каждом случае требования к точности могут отличаться, но методология остается единой. Это упрощает взаимодействие между заказчиком и поставщиком. Все говорят на одном языке цифр и допусков. Что снижает количество спорных ситуаций при приемке.
Технические требования к испытательным стендам
ГОСТ 28971-91 предъявляет жесткие требования к испытательному оборудованию. Погрешность измерения давления не должна превышать ±1,5 процента. Для расхода допуск составляет ±1 процента. Усилие или момент измеряются с точностью до ±1 процента. Температура рабочей жидкости контролируется с погрешностью не более ±1,5 градуса Цельсия. Казалось бы, мелочи. Но в гидравлике мелочей не бывает.
Важный нюанс, который не всегда очевиден при сборке стенда своими силами. Стандарт прямо запрещает использование дросселей на входе в испытываемый аппарат для регулирования расхода. Это вносит значительные погрешности и искажает картину работы. Мы на производстве столкнулись с этим, пытаясь адаптировать стандартный стенд для испытания насосов. В итоге получили неадекватные значения перепадов давления. Пришлось переделывать схему подключения. Потеряли время, но сэкономили нервы потом.
Требования к чистоте рабочей жидкости также строго регламентированы. Испытания должны проводиться на масле класса чистоты не грубее 11-го по ГОСТ 17216. Наличие твердых частиц может заклинить золотник во время теста. Тогда результаты будут неверными. Фильтрация должна быть многоступенчатой. Часто этим пренебрегают в погоне за скоростью проверки. А зря. Грязное масло убивает точную механику быстрее, чем перегрузки.
Стабильность температуры — еще один камень преткновения. Вязкость масла сильно зависит от нагрева. Если температура плавает во время теста, характеристики расхода тоже поплывут. Поэтому в стенде должен быть предусмотрен теплообменник. Поддерживать режим нужно автоматически. Вручную регулировать нагрев сложно и неточно. Особенно если тесты длительные. Золотник может расшириться от тепла, и зазоры изменятся. Это физика, с ней не поспоришь.
Методики контроля ключевых параметров
Стандарт детально прописывает, что и как испытывать. Все методики сведены в проверенные временем алгоритмы, минимизирующие субъективность оценщика. Первым делом проверяется герметичность запорных элементов. Это проверка внутренних утечек при перекрытых каналах под максимальным рабочим давлением. Методика позволяет выявить дефекты притирки золотника к гильзе или износ седел клапанов. Даже микроскопическая царапина может стать причиной потери давления.
Далее снимаются характеристики управления. Статические характеристики расход-перепад давления определяют гистерезис. Это ключевой параметр для оценки точности позиционирования. Гистерезис показывает, насколько отличается поведение клапана при движении золотника вперед и назад. Если петля гистерезиса широкая, о точности речи не идет. Система будет рыскать. Для сервоприводов это недопустимо.
Для аппаратов непрямого действия определяется давление срабатывания и чувствительность. Например, для пилотных ступеней важно знать давление, необходимое для переключения основного золотника. Если пилот срабатывает нестабильно, вся система работает рывками. Быстродействие измеряется через время срабатывания и время возврата в нейтральное положение. Это критически важно для динамичных систем. Например, в гидроприводах промышленных роботов или прессов. Там каждая миллисекунда на счету.
Испытания на долговечность проводятся отдельно. Это ресурсные тесты, имитирующие годы работы за короткое время. Клапан подвергается циклическим нагрузкам. После определенного количества циклов параметры проверяются снова. Если они вышли за допуски, ресурс считается недостаточным. Такие тесты дорогие и долгие. Обычно их проводят только при сертификации новой модели. Для входного контроля это избыточно.
Сравнительный анализ стандартов
ГОСТ 28971-91 часто пытаются поставить в один ряд с общими стандартами на распределительную аппаратуру. Что в корне неверно. Это специализированный документ для высокоточных устройств. Для наглядности сравним его с двумя другими ключевыми ГОСТами. Различия видны невооруженным взглядом, если посмотреть на допуски.
| Параметр | ГОСТ 28971-91 (Сервоаппараты) | ГОСТ 8753-88 (Распределители) | ГОСТ 654-68 (Клапаны предохранительные) |
|---|---|---|---|
| Основное назначение | Испытания на точность, чувствительность, быстродействие, стабильность характеристик. | Испытания на работоспособность, герметичность, потери давления в общем. | Испытания на давление настройки, герметичность, стабильность срабатывания. |
| Проверяемые свойства | Гистерезис, линейность характеристик, время срабатывания (мс). | Внутренние и внешние утечки (кап/мин), надежность переключения. | Давление открытия/закрытия, пропускная способность. |
| Требуемая точность измерений | Высокая (±1% и выше). | Средняя (±2.5% и выше). | Средняя/Высокая (зависит от класса клапана). |
| Допуски на параметры | Жесткие, определяются ТУ на конкретный тип аппарата. | Более широкие, регламентируются стандартом на тип распределителя. | Жесткие, определяются классом точности клапана. |
Как видно из таблицы, ГОСТ 28971-91 ориентирован на комплексную оценку именно динамических и точностных характеристик. Что и отличает сервоаппаратуру от аппаратуры общего назначения. Обычный распределитель просто открывает или закрывает поток. Сервоклапан дозирует его с ювелирной точностью. Поэтому и требования к нему выше. Путать эти классы оборудования нельзя. Это ведет к ошибкам в проектировании систем управления.
Бюджет на организацию испытаний и окупаемость
Полномасштабные испытания по всем пунктам стандарта — процесс дорогостоящий и длительный. На практике при приемке серийной продукции используется выборочный контроль. Однако организация даже упрощенного поста требует вложений. Нужно учитывать расходы на закупку датчиков, насосных станций и систем фильтрации. Бюджет на создание минимального стенда может варьироваться от нескольких сотен тысяч до миллионов рублей. Зависит от требуемого класса точности.
Окупаемость такого решения рассчитывается индивидуально. Если предприятие закупает дорогие сервоклапаны регулярно, свой контроль окупается быстро. Один брак, выявленный на входе, экономит сумму, сопоставимую со стоимостью оборудования для тестов. Ведь поломка в работе останавливает линию. Простой стоит дороже любого стенда. Инвестиции в контроль качества всегда выгоднее, чем ликвидация аварий.
Затраты на эксплуатацию тоже нельзя сбрасывать со счетов. Расходные материалы, масло, электроэнергия, поверка приборов. Все это ложится на себестоимость продукции. Но без этого нельзя гарантировать надежность. Некоторые компании предпочитают отдавать образцы в сторонние лаборатории. Это снижает капитальные затраты, но увеличивает время получения результата. Выбор зависит от объемов производства. Для мелкой серии аренда оборудования выгоднее.
Важно планировать бюджет с запасом. Цены на комплектующие для стендов могут меняться. Импортные датчики сейчас дороже и дольше идут. Лучше закладывать возможность замены на аналоги. Иначе проект зависнет на этапе снабжения. Финансовая устойчивость проекта зависит от грамотного планирования. Не стоит экономить на точности измерительных приборов. Дешевый датчик выдаст ложные данные. И вы примете брак.
Типичные дефекты и риски при приемке
Наиболее вероятные дефекты, которые выявляют испытания, связаны с механикой. Зависание золотника в гильзе из-за загрязнения или геометрических отклонений. Проявляется как резкий скачок расхода на характеристике или неполное возвращение в нейтраль. Это частая проблема при нарушении условий хранения. Пыль попадает внутрь, и клинит механизм. Проверка на ходу сразу выявляет такие случаи.
Неудовлетворительная притирка пар трения тоже встречается. Золотник-гильза, клапан-седло должны быть подогнаны идеально. Выявляется проверкой на герметичность. Если утечки превышают норму, узел бракуется. Иногда дефект можно устранить притиркой вручную. Но это требует высокой квалификации слесаря. Заводская притирка обычно качественнее ручной. Поэтому ремонт не всегда целесообразен.
Износ или поломка пружин центрирования приводит к изменению усилия срабатывания. Давление настройки уходит в сторону. Клапан открывается раньше или позже нужного момента. В системе начинается хаос. Проверка давления срабатывания обязательна для пилотных клапанов. Раз за разом при приемке мы проверяем два основных параметра. Герметичность и давление срабатывания. Это быстро и с высокой долей вероятности позволяет отсеять брак.
Аппарат с повышенными утечками будет резать характеристики всей системы. А нестабильное давление срабатывания пилота приведет к хаотичному поведению основного распределителя. Риски велики. Поэтому визуального осмотра недостаточно. Нужны инструментальные замеры. Глаз не видит микронные зазоры. Только датчики покажут реальную картину. Без вариантов.
Практические рекомендации инженерам
На основе многолетнего опыта работы с данным стандартом сформулирую четкие рекомендации. При заказе и закупке сервоаппаратов всегда требуйте у поставщика протокол испытаний по ГОСТ 28971-91 или его аналогу. Например, ISO 6403. Его отсутствие — повод усомниться в компетентности производителя. Бумага должна быть с печатями и подписями. Просто распечатка из интернета не подойдет.
Создайте упрощенный стенд для выборочного контроля. Развертывание полного испытательного стенда экономически оправдано только для производителей. Для приемки достаточно собрать схему для проверки герметичности. И опционально, давления срабатывания пилота. Это отсеет 90 процентов очевидного брака. Остальное доверьте документации завода. Если поставщик надежный, этого достаточно.
Обращайте внимание на чистоту рабочей жидкости. На практике часто сталкиваюсь с тем, что дорогостоящий сервораспределитель выходит из строя через несколько часов работы. Причина — загрязненное масло. Все испытания по ГОСТу проводятся на жидкости класса чистоты не грубее 11-го по ГОСТ 17216. Убедитесь, что ваша система фильтрации обеспечивает требуемый класс. Иначе новый клапан умрет быстро.
Проверяйте характеристики управления. Если аппарат предназначен для системы, критичной к точности. Например, контур управления прессом. Настоятельно рекомендую выборочно снимать расходо-перепадную характеристику. Любые завалы или нелинейности — признак потенциальных проблем. Лучше вернуть товар сразу, чем переделывать систему потом. Время дороже денег. А нервы вообще бесценны.
Вопросы и ответы по сертификации
Нужно ли испытывать каждый клапан из партии? Нет, обычно применяется выборочный метод. Полные испытания проводятся для типовых образцов при сертификации. Входной контроль может быть сокращенным. Главное — проверить герметичность и базовые функции.
Можно ли использовать импортные аналоги стандарта? Да, если они эквивалентны. ISO 6403 часто используется как замена. Но в договоре поставки лучше четко прописать, какой именно стандарт применяется. Чтобы избежать разночтений при приемке. Юридическая чистота важна.
Какая стоимость проведения испытаний в лаборатории? Цена зависит от объема тестов. Базовыйチェック стоит дешевле полного цикла. Нужно запрашивать коммерческое предложение у аккредитованных центров. Суммы могут отличаться в разы.
Что делать, если клапан не прошел тест? Составляется акт о несоответствии. Товар возвращается поставщику или отправляется на ремонт. Эксплуатировать бракованный узел запрещено. Это нарушение техники безопасности и технологии.
Заключение
ГОСТ 28971-91 — это не просто архивная бумага, а действенный инструмент инженера. Его глубокое понимание и грамотное применение на практике позволяет не только избежать брака на входе. Но и заранее прогнозировать поведение гидравлической системы в целом. Это экономит время и значительные средства на последующие доводку и устранение неисправностей. Инвестиции в знание стандартов всегда окупаются надежностью оборудования.
Не стоит относиться к документам формально. За каждым пунктом методики стоит реальный физический процесс. Игнорирование требований ведет к авариям. Соблюдение — к стабильной работе. Выбор за вами. Но помните, что гидравлика не прощает ошибок. Она работает по законам физики, а не по желаниям.
