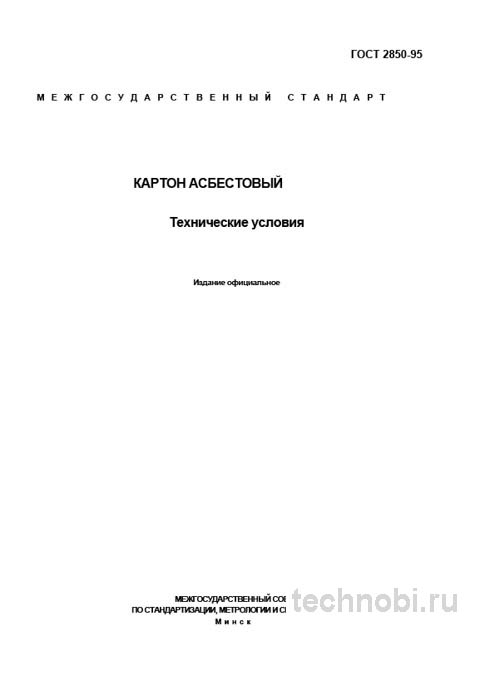

ГОСТ 2850-95 Картон асбестовый – Технические условия и цена

Назначение стандарта и область применения

Документ устанавливает технические условия на асбестовый картон. Это листовой материал, изготовленный путем формования из смеси хризотилового асбеста и связующего. Обычно используют крахмал. Основное предназначение — работа в качестве термоизоляционного, прокладочного и уплотнительного материала. Узлы могут работать под воздействием высоких температур, агрессивных сред и механических нагрузок. Но есть нюанс.

Область применения охватывает множество отраслей. Энергетика, металлургия, химическое производство, машиностроение. Везде, где нужна изоляция тепла или уплотнение стыков. Например, прокладки для фланцевых соединений трубопроводов горячей воды, пара, газов. Термоизоляция кожухов, печей, сушильных камер. Огнезащитные экраны в противопожарных конструкциях. Уплотнение люков, горловин и других разъемных соединений.

Важно понимать границу применения. Картон предназначен для ненагруженных или слабонагруженных соединений. Он компенсирует неровности поверхностей и обеспечивает герметизацию за счет своей способности к сжатию. Но не предназначен для восприятия значительных механических усилий. Если на прокладку давит тонна металла, асбестовый картон не подойдет. Нужен паронит или металл. Точка.

Для технолога этот документ — база. В нем прописаны допуски по толщине, плотности, прочности. Отклонение даже на долю миллиметра может изменить степень сжатия прокладки. Например, лист толщиной 2 мм с допуском плюс-минус 0,3 мм. В партии могут быть листы от 1,7 до 2,3 мм. При штамповке тысяч прокладок это дает разброс усилия затяжки. Контроль геометрии — обязательный этап приемки.

Стандарт действует давно, но не устарел. Многие заводы в России и странах СНГ продолжают работать по нему. Альтернативы пока нет для ряда высокотемпературных задач. Новые материалы часто базируются на тех же принципах. Проверяли на практике. Даже современные импортные аналоги по свойствам близки к КАОН-1.

Применение стандарта возможно как для закупки готовых листов, так и для контроля собственного производства уплотнений. Это уникальная возможность. Вы можете проверить не только то, что купили у поставщика, но и то, что вырезали в своем цеху. Практическая ценность метода огромна. Без вариантов.

Сырье и маркировка: КАОН-1 и КАОН-2

Фундамент качества — это сырье. ГОСТ 2850-95 жестко регламентирует использование хризотилового асбеста. Не ниже групп 3 и 4 по ГОСТ 12871-93. Это прямо влияет на прочностные и упругие характеристики конечного продукта. Волокно должно быть длинным, прочным, чистым. Примеси пыли ухудшают связку.

Картон выпускается двух основных марок. КАОН-1 и КАОН-2. Обе общего назначения, но есть различия. КАОН-1 считается эталоном для ответственных узлов. КАОН-2 имеет несколько отличные допуски по плотности и зольности. Для большинства задач хватает КАОН-1. Но если температура не превышает 300 градусов, можно сэкономить и взять вторую марку. Вот в чём нюанс.

Связующее вещество — обычно крахмал. Оно скрепляет волокна асбеста в единую матрицу. Количество связующего влияет на горючесть и прочность. При высоких температурах крахмал выгорает, остается асбестовый каркас. Он держит форму. Если связующего слишком много, картон будет дымить при первом прогреве. Это нормально, но нужно учитывать при запуске оборудования.

Маркировка наносится на упаковку или на сами листы, если они крупные. Обязательно: товарный знак производителя, марка картона, номер партии, дата изготовления. Номер партии — это ключ к прослеживаемости. Если в эксплуатации выявится дефект, по номеру партии можно поднять журнал качества и найти причину. Без этого работа вслепую. Риски.

Встречали случаи, когда маркировка стиралась при хранении во влажном складе. Поэтому стандарт требует стойкости маркировки. Но и вы со своей стороны должны хранить материал правильно. Сухое помещение, ровные стеллажи, отсутствие прямого контакта с полом. Асбест не ржавеет как сталь, но впитывает влагу как губка. Честно говоря, мокрый картон — это брак.

Для каждой марки стандарт задает диапазоны свойств. Например, плотность для КАОН-1 не более 1,3 г/см³. Для КАОН-2 — не более 1,4 г/см³. Высокая плотность часто говорит о переуплотнении, что ухудшает компрессионные свойства. Мягкость важна для герметичности. Жесткий лист не заполнит микронеровности фланца. И всё.

Геометрические параметры и допуски

Здесь стандарт демонстрирует свой практико-ориентированный подход. Задаются не только номинальные размеры, но и жесткие допуски. Это критично для автоматизированной штамповки прокладок.

Размеры листа. Наиболее распространенный формат — 1000х1000 мм. Иногда встречаются рулоны или листы других размеров по согласованию. Допускаются отклонения по длине и ширине плюс-минус 15 мм. Для листа в метр это немало. Если вы режете гильотиной, запас нужен. Если штампуете прессом — нужна точная фиксация. На практике часто сталкиваюсь с тем, что листы приходят кривые. Ромб вместо квадрата. Это усложняет раскрой и увеличивает отход.

Толщина — критически важный параметр. Выпускается картон толщиной 1,0, 2,0, 3,0, 4,0, 5,0, 6,0, 8,0, 10 мм. Шаг в 1 мм позволяет подобрать оптимальное уплотнение. Допуск по толщине для листов до 5 мм включительно составляет плюс-минус 0,3 мм. Для листов 6-10 мм — плюс-минус 0,5 мм. На практике это означает, что при штамповке прокладок из картона разной толщины в одной партии мы можем получить детали с разной степенью сжатия.

Почему это важно? Представьте фланцевое соединение на трубопроводе пара. Болты затянуты с определенным моментом. Если прокладка тоньше номинала, она не сожмется достаточно. Будет течь. Если толще — может не хватить хода болтов или раздавит картон. Поэтому замер толщины — обязательная процедура входного контроля. Микрометр в руке снабженца — лучшая страховка.

Плоскостность листа тоже имеет значение. Если лист выгнут лодочкой или волной, его сложно подать в штамп. Автоматика может зажевать материал. Для ручной резки это не так критично, но влияет на качество прилегания прокладки. Кривой лист трудно равномерно прижать к столу при раскрое. Точка.

Встречали случаи, когда толщина плавала в пределах одного листа. В центре — 2 мм, по краям — 1,5 мм. Это брак производства, нарушение режима прессования. Такой картон бракуется сразу. Равномерность структуры — залог равномерного сжатия. Без вариантов.

Кромки листа должны быть ровными, без больших задилов. Небольшие сколы допустимы, но они не должны затрагивать рабочую зону прокладки. При транспортировке углы часто бьются. Поэтому упаковка должна быть жесткой. Деревянные поддоны, обтяжка лентой. Металл не болтается. При перевозке ж/д или автотранспортом вибрация сильная. Если крепление слабое, листы могут перетереться друг о друга.

Физико-механические свойства материала

Цифры в стандарте — это не просто данные. Это гарантия работоспособности.

Плотность. Не более 1,3 г/см³ для КАОН-1. Низкая плотность означает высокую пористость. Это хорошо для теплоизоляции, но хуже для прочности. Баланс нужен. Высокая плотность часто говорит о переуплотнении, что ухудшает компрессионные свойства. Мягкость важна для герметичности.

Влажность. Не более 7%. Превышение этого значения ведет к усушке и деформации прокладки в эксплуатации. Представьте: вы поставили влажную прокладку, затянули фланец. Через месяц картон высох, сжался. Появилась течь. Поэтому хранение в сухом помещении — обязательное условие. Проверяли на практике. Однажды партия пришла с влажностью 10%. Через неделю прокладки пошли трещинами.

Предел прочности при растяжении. Нормируется вдоль и поперек листа. Для картона толщиной 2-3 мм это не менее 0,28 МПа вдоль и 0,14 МПа поперек. Раз за разом при приемке мы проверяем именно этот параметр выборочным разрушающим контролем. Низкая прочность ведет к разрыву прокладки при затяжке фланцев. Особенно если болты перетянули.

Анизотропия свойств. Картон — материал направленный. Волокна ориентированы преимущественно в одну сторону (по ходу движения на бумагоделательной машине). Прочность вдоль волокон выше. При раскрое нужно учитывать это. Если нагрузка на прокладку будет направлена поперек волокон, риск разрыва выше. Раскраивайте листы так, чтобы большее усилие действовало вдоль направления большей прочности.

Зольность. Показывает содержание неорганических веществ. Для асбеста это естественно, но избыток минеральных наполнителей удешевляет материал и ухудшает свойства. Стандарт нормирует этот параметр косвенно через плотность и прочность. Но в лабораторных условиях зольность проверяют прокаливанием.

Термостойкость. Асбестовый картон выдерживает температуры до 500 градусов Цельсия. Кратковременно — выше. Но связующее (крахмал) выгорает уже при 300-400 градусах. Остается асбестовый скелет. Он держит форму, но становится хрупким. После первого прогрева такую прокладку уже не использовать повторно. Она рассыпется при разборке узла. Это нужно учитывать при ремонте. Меж нами, всегда имейте запас прокладок на замену.

Приемка партий и контроль качества

Процедура приемки по ГОСТ 2850-95 детально прописана. Это эффективный инструмент отсева некондиции.

Внешний осмотр. Каждый лист проверяется на отсутствие трещин, вмятин, посторонних включений и надрывов кромок. Делается визуально, при хорошем освещении. На практике часто сталкиваюсь с двумя типами дефектов, которые сразу видны: неравномерность плотности по площади листа и расслоение. Проявляется в виде пятен разной тональности. Такой картон бракуется сразу, без дальнейших испытаний.

Выборочный контроль. От партии отбираются случайные образцы для испытаний на плотность, влажность, прочность и зольность. Размер партии и объем выборки регламентированы стандартом. Обычно это несколько листов из разных мест паллета. Нельзя брать только сверху. Внизу может быть брак.

Испытания на сгорание. Материал не должен поддерживать горение. Это проверяется путем внесения образца в пламя газовой горелки с последующим наблюдением. Асбест не горит. Если картон вспыхнул и продолжает тлеть — там много органики. Это брак для высокотемпературных узлов. Для холодной воды пойдет, для пара — нет.

Замер толщины. Штангенциркулем в нескольких точках листа, особенно по углам. Углы часто тоньше центра из-за особенностей прессования. Если разброс больше допуска — партия под вопросом. Для ответственных узлов лучше перемерить каждый лист. Это время, но спокойствие дороже.

Документальное оформление. Паспорт качества с номером партии, результаты испытаний, дата выпуска. Без полного пакета документов партию принимать нельзя. Это база. Без вариантов. При возникновении споров с поставщиком можно поднять журнал и проверить ход эксперимента. Прозрачность процесса повышает доверие к результату.

Особое внимание уделяют упаковке. Поврежденная упаковка часто ведет к повышенной влажности материала. Если пленка порвана, листы могли отсыреть в пути. Требуйте замены или проводите усиленный контроль влажности. Затраты на проверку меньше, чем расходы на ремонт потекшего фланца.

Сравнение с аналогами и заменителями

Асбестовый картон — не единственный материал в своем классе. Его часто путают или пытаются заменить другими листовыми уплотнительными материалами. Ключевые различия показаны в таблице.

Как видно из таблицы, асбестовый картон незаменим именно в условиях высоких температур. Там, где обычный прокладочный картон быстро обуглится и потеряет герметичность. Но есть и минусы. Асбест — канцероген. При резке и шлифовке образуется пыль, опасная для дыхания. Целлюлозные аналоги безопаснее для здоровья монтажников. Поэтому там, где температура позволяет, лучше использовать безасбестовые материалы. Это тренд современности.

Паронит — еще один конкурент. Он выдерживает更高ие давления и температуры. Но он жестче. Для неровных фланцев паронит может не обеспечить герметичность без специальных смазок. Асбестовый картон мягче, лучше облегает поверхность. Выбор зависит от конкретной пары трения.

Керамическое волокно — для температур выше 1000 градусов. Асбест там уже не работает. Но керамика дороже и хрупче. Для стандартных котельных и трубопроводов асбестовый картон остается золотой серединой по соотношению цена-качество. Точка.

Рыночные реалии таковы, что основной объем металла производится по ГОСТ 2850-95. Это «рабочая лошадка» теплоизоляции. Найти поставщика, который держит этот стандарт, проще, чем узкоспециализированные материалы. Конкуренция среди заводов держит цены в адекватных рамках.

Бюджет закупки и экономика применения

Вопрос цены всегда стоит остро. Асбестовый картон — материал недорогой. Но экономия на качестве может выйти боком. Цена за лист зависит от толщины, марки и объема партии. Опт всегда дешевле. Но хранить тонну картона нужно где-то. А он боится влаги.

Рассчитаем на примере. Допустим, разница в цене между КАОН-1 и дешевым аналогом составляет 20%. Для партии в 1000 листов это существенная сумма. Однако, если дешевый картон потечет через месяц, расходы на замену и простой оборудования перекроют экономию в разы. Инвестиции в качественный материал окупаются стабильностью процесса.

Расходы на транспортировку листов стандартного размера ниже в пересчете на квадратный метр. Но если у вас нет склада, придется тратиться на аренду или быструю доставку под заказ. Тут нужно считать комплексно. Иногда выгоднее купить более дорогой материал, но с доставкой точно в срок, чем хранить запасы.

Поставщики часто предлагают условия отсрочки. Это финансовые инструменты, которые нужно оценивать отдельно. Главное — не гнаться за самой низкой ценой на рынке. Демпинг часто означает серые схемы производства или нарушение технологии. Легальность происхождения подтверждается сертификатами. Без них покупать опасно.

В долгосрочной перспективе работа с одним проверенным поставщиком выгоднее. Вы знаете, чего ожидать от каждой партии. Предсказуемость в производстве — это деньги. Затраты на поиск нового поставщика и его аттестацию тоже нужно включать в бюджет. Честно?

Утилизация отходов — отдельная статья. Асбестовая пыль требует спецконтейнеров и вывоза лицензированными организациями. Это стоит денег. При расчете бюджета на ремонт учитывайте не только покупку картона, но и утилизацию обрезков. Риски.

Практические рекомендации технолога

На основе опыта работы с материалом сформулирую ряд рекомендаций.

Во-первых, начинайте приемку с визуального осмотра упаковки и кромок листов. Поврежденная упаковка часто ведет к повышенной влажности материала. Затем проверьте геометрию штангенциркулем в нескольких точках листа, особенно по углам. Углы часто тоньше.

Во-вторых, обязательно проводите выборочную проверку на прочность. Можно оторвать полоску картона руками. Качественный материал рвется с усилием, место разрыва должно быть волокнистым, а не пылящим. Если рвется как бумага — там мало асбеста. Вот в чём нюанс.

В-третьих, при раскрое помните об анизотропии свойств. Раскраивайте листы так, чтобы большее усилие на прокладку действовало вдоль направления большей прочности. Оно обычно совпадает с длинной стороной листа. Используйте острые вырубные штампы или фрезы. Тупой инструмент мнет кромку, нарушая структуру материала и ухудшая герметичность. И всё.

В-четвертых, храните картон в сухом, закрытом помещении на ровных стеллажах. Исключайте его изгиб и воздействие прямых солнечных лучей. На солнце связующее может пересохнуть. Влага — главный враг. Конденсат на поверхности может привести к разбуханию. Слитки на поддонах, в отдалении от сырых стен. Проходили проверку временем.

В-пятых, соблюдайте технику безопасности. Асбестовая пыль вредна. При резке используйте респираторы, вытяжку. Не сдувайте пыль сжатым воздухом — поднимете облако. Собирайте влажной ветошью или пылесосом с HEPA-фильтром. Здоровье сотрудников дороже экономии на СИЗ. Без вариантов.

И последнее. Не используйте асбестовый картон там, где можно обойтись резиной или паронитом. Если температура ниже 100 градусов и нет агрессивной среды, возьмите более безопасный материал. Берегите людей. Точка.

Вопросы и ответы по стандарту

Можно ли использовать асбестовый картон для пищевой промышленности?

Не рекомендуется. Асбест — канцероген. Даже в связанном виде риск миграции волокон существует. Для пищевого оборудования используйте специализированные прокладки из резины или фторопласта. Безопасность продукта приоритетнее.

Сколько хранится картон без потери свойств?

При правильном хранении (сухое помещение, отсутствие влаги) срок годности не ограничен. Но связующее может стареть. Рекомендуется использовать материал в течение 2 лет с даты изготовления. Старый картон может стать ломким.

Что делать, если картон отсырел?

Просушить в теплом помещении при температуре не выше 60 градусов. Не сушите на батареях или открытым огнем. Резкий нагрев приведет к растрескиванию. Если влажность критическая — лучше утилизировать.

Чем резать картон в домашних условиях?

Острым ножом по линейке. Но обязательно на улице или в хорошо проветриваемом помещении. Используйте респиратор. Смачивайте место реза водой, чтобы уменьшить пыление. Это снизит риск вдыхания волокон.

Можно ли красить асбестовый картон?

Можно, специальными термостойкими красками. Это снизит пыление и защитит от влаги. Но краска может снизить эластичность прокладки. Для уплотнений лучше не красить. Для изоляции — допустимо.

Заключение

ГОСТ 2850-95 остается актуальным и востребованным документом. Он задает четкие и выполнимые технические условия для критически важного материала. Его глубокое понимание и скрупулезное соблюдение — это не бюрократия, а эффективный инструмент обеспечения надежности и безопасности производственных процессов.

Инженер должен понимать, что стоит за цифрами в паспорте. Плотность, прочность, влажность — звенья одной цепи. Ошибка на любом этапе ведет к браку. Работайте с проверенными поставщиками, требуйте документы, проводите входной контроль. И тогда ваши объекты будут работать надежно. В современном мире качество материала — фундамент успеха. Без вариантов.
