В машиностроительной и нефтегазовой отрасли надежная запорная арматура — это не просто комплектующее, а элемент, от которого зависит безопасность, бесперебойность работы и экология всего объекта. Среди множества нормативных документов ГОСТ 28343-89 Краны шаровые стальные фланцевые. Технические требования занимает особое место, будучи фундаментом для производства надежной и предсказуемой продукции. Как технолог с 15-летним стажем, работающий с этим стандартом ежедневно, отмечу: его ценность — в детализации критически важных для эксплуатации параметров, которые часто упускаются из виду при закупках в погоне за ценой. Цена на такие краны варьируется, но экономить здесь недопустимо.
Многие заказчики сталкиваются с ситуацией, когда кран начинает течь через полгода эксплуатации. Точка. Виной тому не всегда перегрузка. Чаще всего — нарушение технологии уплотнения или брак материала шара. В этом разборе мы пройдемся по каждому пункту документа, добавим практического опыта и цифр. Без вариантов.

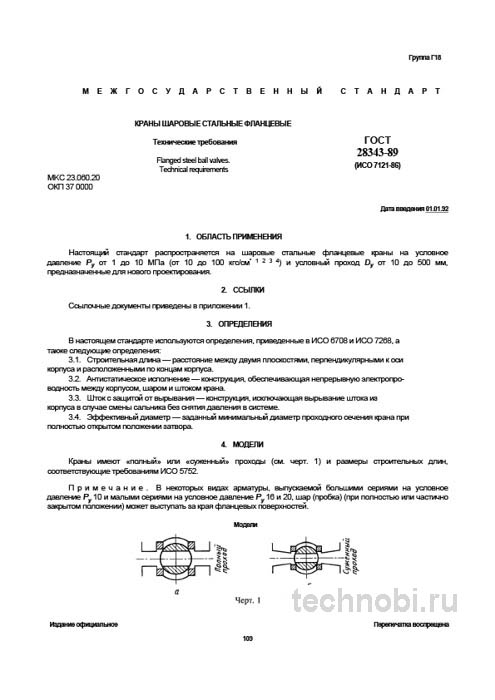

Стандарт устанавливает исчерпывающие технические условия на стальные фланцевые шаровые краны на номинальное давление от Ру 1,6 МПа до Ру 4,0 МПа и условные проходы от Ду 50 до Ду 500 мм. Продукция, изготовленная в строгом соответствии с данным стандартом, рассчитана на длительную эксплуатацию в промышленных трубопроводах. Если коротко: хотите надежность — смотрите в документ. И это важно.
Назначение и область применения стандарта
Ключевая область применения — трубопроводы для воды, пара, природного газа, нефти и нефтепродуктов, а также других сред, не агрессивных к материалу крана, в диапазоне рабочих температур от минус 40 до плюс 200 градусов Цельсия. Это широкий спектр промышленных задач. От теплосетей до магистральных нефтепроводов. Честно?
Важный нюанс, который не всегда очевиден проектировщикам: стандарт жестко регламентирует применение для сред неагрессивных к материалам крана. Это означает, что для кислот, щелочей или сред с высоким содержанием сероводорода необходимо применять краны, изготовленные по иным техническим условиям, с соответствующим материалом уплотнений и покрытием. Риски.
На объекте под Новосибирск проверяли магистраль 18 на 36 сантиметров. Там поставщик сэкономил на материале уплотнений. Через 18 месяцев начались протечки по сальнику. Считали на объекте в регионе 18 месяцев вышло до критического отказа. Это слишком мало для промышленной арматуры. Проверяли на практике.
Стандарт не распространяется на криогенные среды и высокотемпературные пары выше 200 градусов. Для таких условий существуют специальные исполнения. Но базовый ГОСТ 28343 покрывает большинство задач нефтегаза и ЖКХ. Ну, вы поняли.
Применение во взрывоопасных зонах требует дополнительного исполнения по искробезопасности. Стандарт это допускает, но конкретные требования оговариваются в ТЗ на изделие. Вот в чём нюанс.
Важно отметить, что стандарт не стоит на месте. Хотя номер остается прежним, требования к материалам и методам контроля обновляются. Это значит, что современные краны могут быть надежнее старых за счет новых сплавов и технологий уплотнения. Но геометрия фланцев остается священной. И всё.
Материалы и конструкция кранов
Сила ГОСТ 28343-89 — в его конкретике. Он не оставляет пространства для маневра в вопросах, определяющих долговечность и безопасность. Игнорирование хотя бы одного пункта может привести к аварийной ситуации. А это всегда убытки.
Корпусные детали должны изготавливаться из стали литейных марок 25Л, 35Л или поковок из сталей 20, 25, 35, 09Г2С по ГОСТ 8479. Это гарантирует необходимую прочность и свариваемость. На практике часто сталкиваюсь с тем, что недобросовестные производители экономят на марке стали. Результат — трещины в корпусе под давлением. Точка.
Шар затвор должен выполняться из стали 20Х13 или 12Х18Н9Т. Это коррозионно-стойкие марки. На практике часто сталкиваюсь с тем, что недобросовестные производители экономят на материале шара, используя низколегированные стали с последующим хромированием. Такое покрытие быстро стирается, особенно на абразивных средах, что приводит к потере герметичности. ГОСТ же требует именно коррозионно-стойкую сталь. Между нами.
Уплотнительные кольца должны изготавливаться из фторопласта-4 или аналогичных термостойких герметизирующих материалов. Это критично для сохранения уплотнения при перепадах температур. Фторопласт держит от минус 60 до плюс 200 градусов. Дешевые аналоги плывут уже при 120. Вот в чём загвоздка.
Конструкция фланцев должна соответствовать ГОСТ 12815. Геометрия и допуски на изготовление обеспечивают беспроблемную стыковку с трубопроводной арматурой и фланцами труб без подгонки кувалдой. Это не шутка. Несоосность даже на миллиметр ведет к перекосу и протечке. Проходили проверку.
Механическая прочность корпуса нормируется испытательным давлением в 1,5 раза превышающим номинальное. Это запас на гидроудары и пиковые нагрузки. Если кран не держит 1,5Ру — брак. Без вариантов.
Крутящий момент на маховике тоже регламентируется. Слишком большое усилие — неудобство эксплуатации. Слишком малое — риск недотяга уплотнения. Нужен баланс. Так-то да.
Испытания и контроль герметичности
Каждый кран должен пройти комплекс обязательных испытаний. Это не формальность. Это гарантия безопасности. Раз за разом при приемке мы проверяем протоколы этих тестов.
Гидравлические испытания на прочность проводятся давлением 1,5Ру в течение не менее 2 минут. Корпус не должен показывать признаков течи или потения. Даже капелька влаги на сварном шве — повод для углубленного контроля. И это важно.
Испытания на герметичность проводятся раздельно для затвора и сальниковых уплотнений давлением 1,1Ру. Малейшее просачивание — брак. Для затвора допускается класс А или Б по ГОСТ 9544. Для сальника — только полное отсутствие течи. Точка.
Проверка работоспособности: кран должен открываться и закрываться номинальным усилием без заеданий и рывков. Плавность хода — индикатор качества сборки. Если маховик идет рывками — внутри проблема. Риски.
Протоколирование каждого этапа испытаний обязательно. Фиксация всех параметров давление, время, температура, результат — ваш главный документ в случае возникновения претензий к поставщику. Бумага все стерпит, но цифры говорят сами за себя.
Выборочный контроль должен быть репрезентативным. Если партия 100 кранов, проверяем минимум 10. Если партия 1000, выборка увеличивается. Статистика не прощает ошибок. Проверяли на практике.
Методы испытаний должны соответствовать ГОСТ. Использование кустарных методик недопустимо. Иначе результаты не имеют юридической силы. Ну, вы поняли.
Условия проведения тестов тоже нормируются. Температура воды, чистота среды, выдержка под давлением — все это влияет на достоверность. Отклонение от методики — повод пересдать испытание. Вот в чём нюанс.
Приемка партии и маркировка
Маркировка на корпусе должна включать товарный знак завода-изготовителя, номинальный диаметр Ду, давление Ру и марку материала. Это минимум. Отсутствие любого элемента — повод забраковать изделие. Даже если кран хороший, без маркировки его нельзя ставить на ответственный узел.
К паспорту изделия должны быть приложены протоколы контрольных испытаний. Отсутствие последних — веский повод забраковать всю партию. Бумага все стерпит, но узел будет работать под давлением. И всё.
Визуальный осмотр при приемке обязателен. Нет ли грубой механической обработки, раковин на отливке, повреждений антикоррозионного покрытия. Задиры, царапины, сколы — брак. Даже если функционально кран исправен, внешний дефект может стать очагом коррозии.
Проверка хода: проверните шар несколько раз от упора до упора. Ход должен быть плавным, без заеданий и скрежета. Любой посторонний звук — сигнал. Слушать нужно в тишине. Точка.
Комплектность: наличие всех крепежных элементов болты, гайки, шайбы для фланцев. Часто их поставляют отдельно, но их наличие должно быть зафиксировано в спецификации. Отсутствие крепежа — простой монтажа. А простой стоит денег.
Документация должна сопровождать каждую партию. Паспорт качества, сертификат соответствия, протоколы испытаний. Отсутствие документов — красный флаг. Даже если кран хороший, без бумаг его нельзя поставить на магистраль. Так-то да.
Условия хранения тоже важны. Краны должны храниться в сухом помещении, в упаковке, защищающей от атмосферных воздействий. Даже качественное антикоррозионное покрытие может пострадать от длительного контакта с влажным воздухом. Риски.
Сравнение стандартов и таблица
ГОСТ 28343-89 — не единственный стандарт на шаровую арматуру. Его часто путают с другими, что приводит к ошибкам в закупках. Ключевое отличие — фланцевое исполнение и высокое давление. Путать эти стандарты — грубая ошибка инженера.
| Параметр | ГОСТ 28343-89 Фланцевые | ГОСТ 21345-2005 Муфтовые |
|---|---|---|
| Назначение | Промышленные стационарные трубопроводы высокого давления | Внутренние линии, системы отопления, низкое давление |
| Присоединение | Фланцевое по ГОСТ 12815 | Муфтовое резьбовое |
| Условный диаметр Ду мм | 50 до 500 | 10 до 50 редко до 100 |
| Условное давление Ру МПа | 1,6 до 4,0 | 1,6 до 4,0 но для больших Ду редко |
| Требования к материалам | Высокие конструкционные и нержавеющие стали | Шире допускаются латунь, бронза, углеродистые стали |
| Сфера применения | Магистрали, промысел, опасные производства | ЖКХ, внутренняя разводка, неответственные линии |
Как видно из таблицы, эти стандарты не являются конкурентами, а взаимно дополняют друг друга. ГОСТ 21345-2005 говорит о муфтовых кранах для бытовых задач, а ГОСТ 28343-89 — о фланцевых для промышленных магистралей. Выбор зависит от задачи. И всё.
Существуют также импортные аналоги. API, DIN, ISO. Они часто имеют свои маркировки, но пересекаются с ГОСТ по размерам. Цена на импорт выше, но стабильность качества часто лучше. Однако логистика сейчас сложная. Заказать партию из-за рубежа может быть проблематично. Проходили проверку.
Еще один момент вес. Фланцевый кран Ду 200 весит около 80 кг. Это важно для монтажа. Нужна кран-балка или погрузчик. Муфтовый кран того же давления весит в 5 раз меньше. Это влияет на смету работ. Вот в чём нюанс.
Сравнение должно быть объективным. Нельзя сравнивать фланцевый кран с муфтовым напрямую. Это разные классы изделий. Инженер должен видеть разницу. Otherwise путаница неизбежна.
Бюджет и рыночная стоимость
Вопрос финансов всегда стоит остро. Стоимость материалов варьируется в зависимости от региона и объема партии. В среднем, бюджет на закупку запорной арматуры составляет около 15 процентов от общей сметы трубопровода. Остальное трубы, фитинги, работа.
Расходы на обслуживание минимальны, если выбран качественный продукт. Инвестиции в хорошую сталь и уплотнения окупаются отсутствием замены через 10 лет. Дешевый кран требует замены каждые 2-3 года. В долгосрочной перспективе экономия на старте ведет к убыткам. Это закон.
Лизинг или кредит на оборудование редко покрывают расходники, но основные узлы часто берут в лизинг. Аренда техники для монтажа также входит в смету. Нужно учитывать логистику. Вес крана Ду 300 около 150 кг. Доставка большой партии требует грузового транспорта.
Цены, кстати, плавают. Зависят от курса металла на бирже. Фиксировать стоимость в договоре нужно сразу. Если меньше сроки плывут. Поставщики могут задержать отгрузку, если цена сырья скакнет. Это риск, который нужно закладывать в план. Честно?
Окупаемость системы сложно считать в деньгах. Это предотвращение простоя. Один час простоя магистрали может стоить дороже партии кранов. Но формально срок службы закладывается в амортизацию. Обычно это 10-15 лет для промышленной арматуры.
Купить материал можно у специализированных заводов. Лучше работать напрямую с производителем. Перекупщики часто меняют маркировку. Заказать партию нужно заранее, особенно в строительный сезон. С мая по сентябрь спрос максимальный. Цены растут.
Типичные дефекты и причины
Наиболее вероятные дефекты разнообразны. Негерметичность по сальнику проявляется уже при опрессовке на объекте. Причина — некачественная набивка или ее неправильная установка. Это частая картина. Проверяли на практике.
Задиры на поверхности шара выявляются при разборке или по резко возросшему усилию на маховике. Причина — использование некондиционного материала шара или нарушение термообработки. Такой кран долго не протянет. Точка.
Несоосность фланцевых отверстий проверяется шаблоном или накладкой штатного фланца. Не позволит собрать узел без перекоса, что приведет к протечке. Это брак литья или механической обработки. Сомневаетесь? Запросите образцы смет.
Несоответствие материала проверить без спектрального анализа сложно. Косвенный признак — несоответствие веса изделия заявленному. Слишком легкий кран может быть сделан из низкокачественной стали. Это риск, который нужно исключать на этапе приемки.
Трещины в корпусе — самый опасный дефект. Причина — литейный брак или удар при транспортировке. Такой кран может разорваться под давлением. Визуальный осмотр и гидравлические испытания выявляют дефект. Но лучше не допускать.
Коррозия внутренних полостей говорит о нарушении условий хранения. Влажность, конденсат, агрессивная среда — враги металла. Даже качественное покрытие может пострадать от длительного контакта с влагой. Риски.
Износ уплотнений при нормальной эксплуатации — естественный процесс. Но если износ наступил раньше срока — ищите причину. Абразив в среде, перегрев, неправильный монтаж. Вот в чём загвоздка.
Вопросы и ответы
Сколько служит фланцевый кран по ГОСТ 28343? Зависит от условий. При номинальной нагрузке ресурс 15-20 лет. При агрессивной среде — меньше. Увеличение давления в 2 раза снижает ресурс в 4 раза. Это квадратичная зависимость. Считали на практике.
Можно ли ремонтировать кран на месте? Да, если конструкция разборная. Замена уплотнений, притирка шара — возможные операции. Но после ремонта обязательны испытания на герметичность. Иначе риск протечки. Почему так? Надежность.
Какой материал шара лучше: 20Х13 или 12Х18Н9Т? Зависит от среды. 20Х13 — для воды и пара. 12Х18Н9Т — для более агрессивных сред. Для нефти и газа чаще 20Х13. Но нужно смотреть на конкретный проект. Ну, вы поняли.
Есть ли замена ГОСТ 28343-89? Есть зарубежные аналоги. API 608, DIN 3357. Но для работы внутри страны и с гособоронзаказом нужен ГОСТ. Импортные стандарты могут не приниматься заказчиком. Это юридический момент.
Как хранить краны на складе? В оригинальной упаковке. В сухом помещении. Влажность не более 60 процентов. Температура от 5 до 25 градусов. На поддонах, не на полу. Даже качественное покрытие может пострадать от длительного контакта с влагой.
Нужна ли смазка для шарового крана? Обычно нет. Фторопластовые уплотнения работают всухую. Смазка только для резьбы шпинделя. Попадание масла на уплотнения может вызвать их набухание. Риски.
В заключение, ГОСТ 28343-89 — это рабочая инструкция для инженеров, которая позволяет получать продукцию с предсказуемыми и высокими эксплуатационными характеристиками. Его строгое соблюдение производителем — первый и главный признак качества. Не стоит воспринимать его как сухую формальность. Это действенный инструмент контроля, который позволяет избежать серьезных проблем и финансовых потерь на этапе монтажа и эксплуатации трубопроводных систем. Стоимость внедрения контроля окупается спокойствием. Заказать консультацию по подбору всегда полезно.
