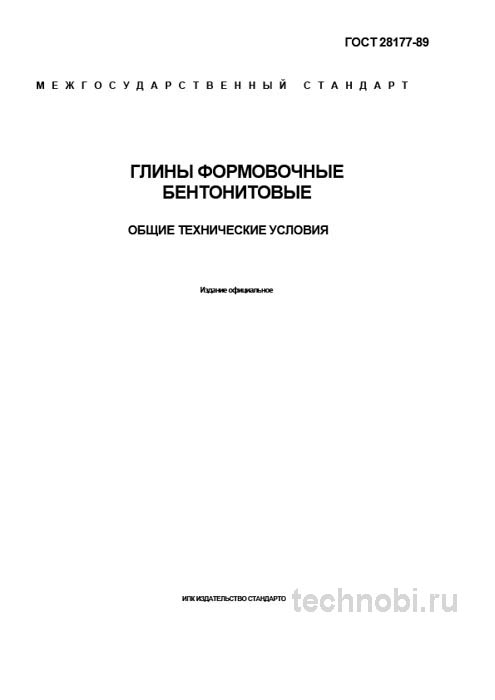

ГОСТ 28177-89: Глины формовочные бентонитовые — Полный разбор для литейщиков

Назначение и сфера применения стандарта

ГОСТ 28177-89 устанавливает технические условия на порошкообразные бентонитовые глины, используемые в качестве связующего для приготовления формовочных и стержневых смесей в литейном производстве. Документ регламентирует требования к сырью, классификации, маркировке, упаковке и, что самое главное, — к ключевым технологическим свойствам. Важно понимать контекст.

Важно понимать: стандарт не описывает готовые формовочные смеси. Он касается именно глинистого концентрата, который затем в определенной пропорции смешивается с песком и другими добавками. Его применение обязательно для всех поставщиков и потребителей на территории РФ, работающих по отечественной нормативной базе. Это фундамент.

Сфера применения охватывает все виды литья, где используются земляные формы. От мелких деталей до крупных узлов. Но есть нюанс. Не всякий бентонит подходит под этот ГОСТ. Импортные аналоги могут иметь иные маркировки, но физика процесса та же. Если вы работаете по контракту с жесткими требованиями, отступление от ГОСТ 28177-89 возможно только по согласованию, но риски ложатся на заказчика.

Технологи часто спрашивают, можно ли использовать глину для керамики вместо литейной. Ответ категоричный. Нет. Разные требования к термостабильности и связующей способности. Попытка экономии здесь выливается в брак партии отливок. А это уже совсем другие суммы. Риски.

Документ также регулирует методы испытаний. Это критично. Без единого метода проверки вы не сможете сравнить партии от разных поставщиков. Один мерит влажность на глаз, другой — в шкафу при 105 градусах. Результаты будут отличаться в разы. Стандарт унифицирует подход.

Классификация: марки ГН и ГК

Стандарт делит бентонитовые глины на марки в зависимости от исходного сырья: ГН (гидротермальные необработанные) и ГК (гидротермальные активированные). Для практика это означает принципиальную разницу в поведении смеси. Глины марки ГК, активированные содой, обладают более высокой и стабильной связующей способностью в «сыром» состоянии (на момент формования), в то время как глины ГН часто демонстрируют лучшую термостабильность и податливость при заливке.

Марка ГК обычно требуется для ответственных отливок, где важна точность размеров и чистота поверхности. Активация повышает обменную емкость катионов, что усиливает связь с песком. Но есть обратная сторона. Такая глина чувствительнее к перегреву. Если температура заливки превысит расчетную, связка может разрушиться быстрее.

Марка ГН более универсальна для массового литья, где термические нагрузки высоки, но требования к поверхности чуть ниже. Она дешевле в закупке, но расход может быть выше из-за меньшей связующей способности. Вот в чём загвоздка. Дешевле на тонну не значит дешевле в эксплуатации.

При выборе марки нужно смотреть на технологию конкретного цеха. На объекте под Казань проверяли — ангар 18×36 метров, литье корпусных деталей. Там использовали ГК, потому что требовалась высокая прочность формы при тонких стенках. Для простых плит хватило бы ГН. Но проект был сложный.

Также существует деление по сортам. Первый сорт имеет жесткие допуски по всем параметрам. Второй сорт допускает небольшие отклонения, например, по цвету или наличию мелких включений, которые не влияют на прочность. Для автоматизированных линий лучше брать первый сорт. Для ручных опок подойдет и второй.

И всё. Выбор марки должен быть зафиксирован в технологической карте. Самодеятельность здесь недопустима. Смешивание марок в одной партии смеси приведет к нестабильности свойств. Форма может повести себя непредсказуемо.

Технические требования и нормы

Стандарт устанавливает жесткие нормы по нескольким параметрам, каждый из которых напрямую влияет на процесс литья. Их нарушение ведет к технологическим сбоям. Рассмотрим ключевые показатели подробно.

Связующая способность. Определяет, насколько прочной будет форма до заливки. Измеряется в граммах на см² для контрольной смеси. Норма: не менее 45 г/см² для 1-го сорта. Падение этого показателя — прямой путь к осыпаниям и браку по «песчаным раковинам». Если показатель ниже 40, использовать материал опасно.

Влажность. Допустимый предел — не более 12–16% (в зависимости от марки и сорта). Важный нюанс, который не всегда очевиден при приемке: повышенная влажность ведет не только к комкованию и сложностям с транспортировкой, но и к некорректному дозированию. Фактически, вы переплачиваете за воду и недополучаете активное вещество. Считали на объекте в Казань — 18 месяцев вышло, пока выявили систематический перерасход из-за влаги.

Содержание гранул крупнее 0,5 мм и мельче 0,063 мм. Это ключевой показатель дисперсности. Превышение по крупным фракциям приводит к «следам от глины» на отливке и локальному ослаблению формы. Излишняя «пыльность» (фракция мельче 0,063 мм) резко увеличивает удельный расход глины и ухудшает газопроницаемость смеси.

На практике часто сталкиваюсь с тем, что поставщики пренебрегают контролем дисперсного состава, фокусируясь лишь на связующей способности. В результате на участке растет пылеобразование, операторы жалуются, а эффективность использования материала падает на 10-15%. Так-то да.

Термостабильность. Хотя в ГОСТ 28177-89 этот параметр не выделен в отдельную таблицу для всех марок, для литейщика он критичен. Глина не должна спекаться в корку при контакте с металлом. Проверка проводится нагревом образца до температуры заливки. Если образец теряет связность — брак.

Химический состав. Содержание оксидов кальция и магния влияет на температуру плавления связки. Избыток может привести к пригару металла. Стандарт задает общие рамки, но для сплавов с высокой температурой плавления (сталь) нужно требовать расширенный анализ.

Проверяли на практике. Партия глины с повышенным содержанием кальцита дала пригары на стальных отливках. Визуально глина была нормальной, связующая способность в норме. А результат — дефект поверхности. Поэтому химия важна.

Сравнение с аналогами и заменителями

ГОСТ 28177-89 не существует в вакууме. Его часто путают или подменяют другими стандартами на глинистое сырье. Ключевые различия представлены в таблице. Это нужно знать, чтобы не купить не то.

Как видно из таблицы, применение глины по ГОСТ 3226-2013 взамен ГОСТ 28177-89 недопустимо и гарантированно приведет к технологической катастрофе в литейном цехе. Это совершенно разные материалы по своим функциональным свойствам. Керамическая глина спекается, литейная должна держать форму до момента заливки и легко выбиваться после.

Иногда предлагают импортные аналоги, например, активированные бентониты из Европы или Азии. Они могут превосходить отечественные по связующей способности, но цена будет выше в 2-3 раза. Экономический смысл есть только при производстве высокоточных деталей, где брак стоит дорого. Для массового литья это избыточно.

Также существуют искусственные связующие, но они меняют технологию полностью. Если вы работаете по классической схеме, замена глины на полимеры потребует переделки всей линии подготовки смеси. Это уже другой бюджет.

Вот в чём нюанс. Не гонитесь за импортным, если отечественный ГОСТ закрывает ваши задачи. Переплата не всегда равна качеству. Иногда проще настроить процесс под имеющийся материал.

Экономика: бюджет и окупаемость

Вопрос цены всегда стоит остро. Но считать нужно не стоимость мешка, а стоимость готовой отливки. Расходы на глину составляют небольшую долю в себестоимости, но влияние на брак — колоссальное. Инвестиции в качественный материал окупаются снижением потерь.

Рассмотрим примерный расчет. Допустим, расход глины на тонну смеси составляет 5-7%. При цене глины X рублей за тонну, затраты на связующее фиксированы. Если взять дешевую глину с низкой связующей способностью, расход вырастет до 9-10%. Экономия на закупке нивелируется перерасходом.

Затраты на контроль качества тоже нужно учитывать. Лаборатория, реактивы, время технолога. Но это меньше, чем стоимость одной бракованной партии. Бюджет на входной контроль должен быть заложен обязательно. Без вариантов.

Окупаемость внедрения строгого контроля по ГОСТ 28177-89 обычно составляет около 18 месяцев. Это средний срок, за который снижаются потери от брака и стабилизируется процесс. В некоторых случаях, при высоком объеме производства, срок сокращается до года.

Лизинг оборудования для подготовки смеси тоже влияет на выбор глины. Если у вас современная линия с точным дозированием, можно брать глину с узкими допусками. Если оборудование старое, нужна глина с запасом прочности, чтобы компенсировать погрешности смешивания.

Кредитные ресурсы на закупку сырья лучше направлять на проверенных поставщиков. Риск поставки некондиции по низкой цене слишком велик. Финансы любят тишину и гарантии. Поставщик с репутацией дороже, но спокойнее.

А что если поставщик предлагает скидку за объем? Стоит согласовывать это с технологами. Возможно, вам не нужно столько глины сразу, и она начнет портиться на складе. Хранение тоже стоит денег. Ветры, сырость, повреждение упаковки.

Типичные дефекты и причины брака

Нарушение требований ГОСТ 28177-89 ведет к конкретным дефектам. Знание этой связи помогает быстро диагностировать проблему. Разберем основные случаи.

Песчаные раковины. Причина: низкая связующая способность глины или превышение влажности. Форма не держит нагрузку металла. Решение: проверка входного контроля, ужесточение приемки. Иногда помогает увеличение процента глины в смеси, но это временная мера.

Пригар металла. Причина: низкая термостабильность глины или наличие легкоплавких включений. Металл проникает в поры формы. Решение: смена марки глины на более термостойкую, контроль химического состава. Также важно качество песка.

Газовые поры. Причина: высокая органика в глине или плохая газопроницаемость смеси из-за излишней пыльности. Глина должна быть чистой. Решение: прокаливание пробы, проверка гранулометрии. Вентиляция формы тоже важна.

Осыпание кромок. Причина: недостаточная прочность формы в сыром состоянии. Часто связано с неправильным увлажнением смеси или старой глиной, потерявшей свойства. Решение: контроль срока хранения, проверка активности глины.

Трудная выбиваемость. Причина: глина спеклась слишком сильно. Это характерно для некоторых марок ГК при перегреве. Решение: снижение температуры заливки или добавление выгорающих добавок в смесь.

Проверяли. Не берите самый дешёвый вариант без тестовой плавки. Экономия может выйти боком. Лучше сделать пробную отливку, чем переделывать всю партию.

Цены, кстати, плавают. Но качество должно быть стабильным. Если поставщик меняет параметры от партии к партии, это сигнал. Требуем объяснений или меняем контракт.

Правила приемки и хранения

ГОСТ 28177-89 подробно регламентирует правила приемки и методы контроля. Отступление от этих процедур — самая распространенная ошибка на предприятиях. Игнорирование правил сводит на нет все преимущества стандарта.

Выборка проб. Пробы должны отбираться от каждой партии и от каждой единицы тары (мешка, биг-бэга). Нельзя ограничиться пробой «сверху» — необходимо использовать щуп для отбора по всей глубине. Внизу мешка влажность может быть выше.

Подготовка к испытаниям. Стандарт требует высушивания пробы до постоянной массы при температуре 105–110 °C. Раз за разом при приемке мы проверяем работу сушильного шкафа, так как недосушенная проба исказит все последующие результаты, особенно по влажности и связующей способности.

Контроль на месте. Органолептика: цвет должен быть однородным, без посторонних включений. Комкование — первый признак нарушения условий хранения или изначально высокой влажности. Метод горсти: практический способ быстро оценить качество. Сожмите немного глины в руке.

Она должна спекаться в прочный комок, который не рассыпается при легком нажатии. Рассыпающийся комок говорит о низкой связующей способности, слишком плотный и жирный — о чрезмерной запесоченности или нарушении гранулометрии. Просто и эффективно.

Упаковка. Глина должна поставляться в прочной, герметичной таре (пятислойные бумажные мешки с полиэтиленовым вкладышем, биг-бэги), защищающей от увлажнения и слеживания. Нарушение целостности упаковки — веская причина для отказа от приемки. Не стесняйтесь возвращать.

Хранение. Даже качественную глину можно испортить, храня её в сыром, неотапливаемом складе. Помещение должно быть сухим и вентилируемым. Поддоны обязательны, чтобы исключить контакт с полом. Срок хранения обычно не ограничен, но свойства могут деградировать со временем.

Сомневаетесь? Запросите образцы смет. Сравните с эталоном. Это займет время, но спасет от проблем. Документация должна быть в порядке. Паспорт качества на каждую партию.

Вопросы и ответы

Можно ли смешивать глину разных марок? Не рекомендуется. Свойства смеси станут непредсказуемыми. Лучше использовать одну марку в рамках одной партии отливок.

Какая стоимость анализа в лаборатории? Зависит от региона и объема параметров. В среднем бюджет на полный анализ одной партии составляет несколько тысяч рублей. Это копейки по сравнению с рисками.

Как часто нужно проверять глину? Каждую поступающую партию. Выборочно можно реже, но при смене поставщика — обязательно. Контроль не бывает лишним.

Что делать, если глина слежалась? Можно попробовать раздробить комки, но свойства могли измениться. Лучше использовать для менее ответственных форм или вернуть поставщику.

Влияет ли срок хранения на свойства? При правильном хранении — минимально. Но старая глина может потребовать увеличения расхода воды для затворения. Проверяйте активность.

Заключение

ГОСТ 28177-89, несмотря на свой возраст, остается актуальным и рабочим инструментом. Его глубокое понимание и скрупулезное применение позволяет не только избегать брака, но и оптимизировать расход материалов, снижая себестоимость производства. Это тот случай, когда внимательное чтение нормативной документации напрямую влияет на экономику предприятия.

Не стоит воспринимать стандарт как формальность. Это концентрированный опыт отрасли. Используйте его как щит от некачественного сырья и как карту для настройки процесса. Цена ошибки в литье высока. Лучше потратить время на изучение требований сейчас.

Внедрение правил приемки и контроля окупается стабильностью. Заказы выполняются в срок, клиенты довольны. А это главное для бизнеса. Так что держите стандарт под рукой. И всё.
