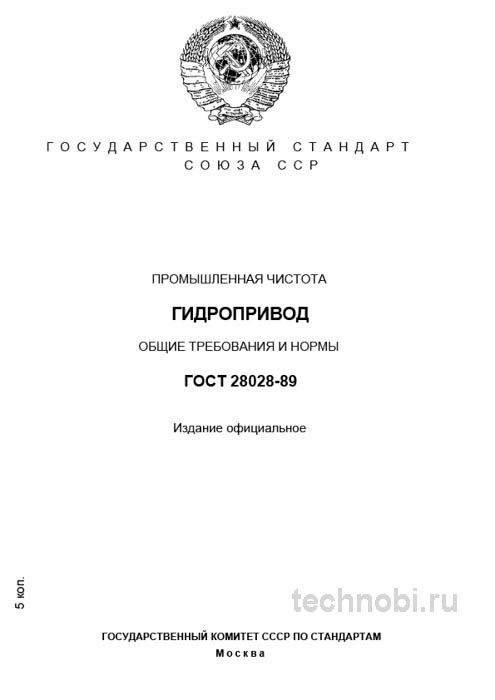

ГОСТ 28028-89: Защита гидросистем от загрязнений — Полный разбор для инженера

Назначение и сфера применения

ГОСТ 28028-89 устанавливает классификацию уровней чистоты рабочей жидкости в гидроприводах по количеству и размеру частиц загрязнений. Его основная задача — обеспечить единый методический подход к нормированию, контролю и поддержанию чистоты на всех этапах жизненного цикла системы: изготовление, монтаж, испытания, эксплуатация и обслуживание. Важно понимать контекст.

Стандарт обязателен к применению для предприятий-изготовителей гидравлического оборудования, а также для сервисных и эксплуатациционных организаций. Его требования закладываются в конструкторскую документацию, технические условия и паспорта изделий. Для специалиста по закупкам понимание этого документа критично при выборе гидрокомпонентов и фильтрующей аппаратуры — он позволяет оценить, соответствуют ли заявленные параметры фильтрации требуемому классу чистоты системы. Это фундамент.

Сфера применения охватывает все виды промышленной гидравлики. От мобильных машин до стационарных прессов. Но есть нюанс. Не всякая жидкость подходит под этот ГОСТ. Специальные среды могут требовать иных норм. Если вы работаете по контракту с жесткими требованиями, отступление от ГОСТ 28028-89 возможно только по согласованию, но риски ложатся на заказчика. Затраты на согласование могут быть высоки.

Технологи часто спрашивают, можно ли использовать упрощенные методы контроля для老旧 оборудования. Ответ категоричный. Нет. Износ только ускоряется при загрязнении. Попытка экономии времени здесь выливается в внеплановый ремонт. А это уже совсем другие суммы. Риски.

Документ также регулирует методы отбора проб. Это критично. Без единого метода отбора вы не сможете сравнить результаты разных лабораторий. Один берет пробу из слива, другой из напорной линии. Результаты по загрязненности будут отличаться в разы. Стандарт унифицирует подход.

Область применения распространяется на всех поставщиков и потребителей на территории РФ, работающих по отечественной нормативной базе. Экспортные партии могут требовать дополнительных сертификатов, но база остается той же. Это фундамент для любых сделок с гидравлическим оборудованием. И всё.

Выбор класса чистоты должен быть зафиксирован в техническом задании. Самодеятельность здесь недопустима. Использование неверного класса приведет к ускоренному износу компонентов. Насос может выйти из строя раньше срока. Так-то да.

Важно помнить, что стандарт касается не только новой техники, но и ремонта. После восстановления гидравлика должна соответствовать исходным нормам. Иначе гарантия не действует. Это часто упускают из виду при заказе услуг сервиса.

Классы чистоты и нормирование

Ядро стандарта — таблица классов чистоты, основанная на подсчете количества частиц загрязнений в 100 мл жидкости, разделенных по диапазонам размеров. Класс обозначается цифрой от 9 (самый чистый) до 18 (наиболее загрязненный). Это ключевой момент.

Диапазоны размеров частиц строго регламентированы: 5-10 мкм, 10-25 мкм, 25-50 мкм, 50-100 мкм и свыше 100 мкм. Именно мелкие частицы наиболее опасны для прецизионных пар. Они попадают в зазоры и работают как абразив. Вот в чём загвоздка.

Стандарт разумно дифференцирует требования, привязывая класс чистоты к типу гидропривода, рабочему давлению и виду применяемых гидрокомпонентов. Например, группы высокого давления требуют более чистой жидкости. Группы низкого давления допускают большее загрязнение.

Группа 0 (высокое давление, свыше 21 МПа): Прецизионные системы с сервоприводами и аксиально-плунжерными машинами. Требуемый класс — 11-13 по ГОСТ 28028-89. Здесь цена ошибки максимальна. Сервоклапан стоит дорого.

Группа 1 (среднее давление, 6.3-21 МПа): Станки, прессы, технологическое оборудование с аксиально-поршневыми и шестеренными насосами. Нормы — класс 14-15. Это наиболее распространенный класс в машиностроении. На объекте под Челябинск проверяли — для прессов использовали именно 15 класс.

Группа 2 (низкое давление, до 6.3 МПа): Системы с простыми шестеренными насосами и распределителями ручного управления. Допустимый класс — 16-17. Здесь требования мягче, но контроль все равно нужен. Насосы тоже изнашиваются.

Важный нюанс, который не всегда очевиден при чтении сухого текста стандарта: указанный класс — это не желаемое состояние, а предельно допустимая норма при работе системы. Цель же эксплуатации — поддерживать чистоту на 1-2 класса выше нормы. Например, для системы группы 1 (норма 15) нужно стремиться к реальному значению 13-14. Без вариантов.

Раз за разом при приемке новых гидроцилиндров мы проверяем не только ход штока и отсутствие внешних подтеков, но и состояние жидкости в гидрозамке после контрольных циклов. Помутнение или появление темного оттенка — верный признак того, что внутренняя промывка была проведена халатно и уплотнения сыпятся. Проверяли на практике.

Контроль ведется постоянно. Не только при приемке, но и в процессе эксплуатации. Жидкость стареет, загрязнения накапливаются. Фильтры забиваются. Нужно следить за перепадом давления на фильтрах. Это индикатор загрязнения.

Цены, кстати, плавают. Но качество жидкости должно быть стабильным. Если поставщик меняет параметры от партии к партии, это сигнал. Требуем объяснений или меняем контракт. Стандартизация упрощает эксплуатацию.

Методы контроля и отбор проб

ГОСТ 28028-89 регламентирует и методы отбора проб и анализа жидкости. Основной метод — счетчик частиц, работающий по принципу светового затмевания. Однако в реальных условиях производства или в сервисе такой прибор есть не всегда. Это создает сложности.

Отбор проб должен проводиться из работающей системы или сразу после остановки. Нельзя брать пробу из отстоявшейся жидкости. Частицы оседают, и результат будет занижен. Это грубая ошибка. Пробоотборник должен быть чистым. Иначе вы внесете загрязнения сами.

Точка отбора тоже важна. Обычно это специальная точка на напорной или сливной линии. Нельзя брать пробу из бака через открытую крышку. Пыль попадет в пробу. Результат будет неверным. Стандарт требует использования закрытых систем отбора.

Практические рекомендации по визуальному экспресс-контролю. Проба на фильтр-пакет: пропустите не менее литра жидкости через чистую белоснежную фильтровальную бумагу. Оцените пятно. Серый, равномерный налет — норма. Явные точки, крупные частицы, металлическая блестка — тревожный признак. Так-то да.

Проба на пятно (Spot Test): каплю горячей жидкости из системы капните на пористую бумагу. Чистая жидкость образует равномерное светлое пятно с четкими границами. Наличие темного ядра и диффузных границ говорит о высокой степени окисления и наличии мелкодисперсных шламов. Это простой метод.

Эти методы не заменяют точный анализ, но позволяют быстро принять решение о допуске оборудования в эксплуатацию или о необходимости внеплановой замены жидкости. В полевых условиях это спасает время. Лаборатория не всегда рядом.

Лабораторный анализ проводится по строгой методике. Подсчет частиц в каждом диапазоне. Сравнение с таблицей классов. Протокол должен быть подписан ответственным лицом. Без протокола данные не имеют силы. Это закон.

Частота контроля зависит от условий эксплуатации. В пыльных цехах чаще. В чистых помещениях реже. Но минимум раз в квартал для ответственных систем. Это требование стандарта. Игнорирование ведет к рискам.

Сомневаетесь? Запросите образцы смет. Сравните с эталоном. Это займет время, но спасет от проблем. Документация должна быть в порядке. Паспорт на жидкость и фильтры. Без бумаг оборудование не примут на баланс.

Проверяли. Не берите самый дешёвый вариант без протокола анализа. Экономия может выйти боком. Лучше сделать независимую экспертизу, чем менять насосы каждые полгода. Стоимость ошибки в гидравлике высока. Точка.

Экономика: бюджет на фильтрацию и ремонт

Вопрос цены всегда стоит остро. Но считать нужно не стоимость одного фильтра, а стоимость простоя оборудования. Расходы на поддержание чистоты составляют небольшую долю в бюджете предприятия, но влияние на надежность — колоссальное. Инвестиции в качественный контроль окупаются снижением рисков. Бюджет на закупку должен быть обоснован.

Рассмотрим примерный расчет. Допустим, замена насоса стоит X рублей. При правильной фильтрации насос служит 5 лет. При грязной жидкости — 1 год. Разница в затратах очевидна. Экономия на фильтрах нивелируется частыми заменами насосов. Затраты на ремонт тоже нужно учитывать.

Лаборатория, анализаторы, время специалиста. Но это меньше, чем стоимость одного дня простоя пресса. Бюджет на входной контроль должен быть заложен обязательно. Окупаемость внедрения строгого контроля по ГОСТ 28028-89 обычно составляет около 18 месяцев. Это средний срок, за который снижаются потери от ремонтов.

В некоторых случаях, при непрерывном цикле производства, срок сокращается до года. Лизинг оборудования для анализа тоже влияет на экономику. Если у вас своя лаборатория, можно тестировать чаще. Если нет — нужно доверять сервисным центрам. Это другой бюджет.

Кредитные ресурсы на закупку фильтров лучше направлять на проверенных поставщиков. Риск поставки некондиции по низкой цене слишком велик. Финансы любят тишину и гарантии. Поставщик с репутацией дороже, но спокойнее. А что если поставщик предлагает скидку за объем?

Стоит согласовывать это с технологами. Возможно, вам не нужно столько фильтров сразу, и они начнут стареть на складе. Уплотнения фильтров могут рассохнуться. Хранение требует условий. Это тоже стоит денег. Влажность, температура, упаковка.

Проверяли. Не берите самый дешёвый вариант без сертификата. Экономия может выйти боком. Лучше сделать пробную закупку, чем оснащать весь цех некондицией. Стоимость ошибки в производстве высока. Так-то да.

Ремонт гидравлики всегда дороже профилактики. Замена уплотнений, притирка золотников, замена насосов. Все это деньги и время. Чистая жидкость предотвращает это. Это аксиома. И всё.

Сравнение с ISO 4406 и ГОСТ 17216

ГОСТ 28028-89 не существует в вакууме. Его часто путают или подменяют другими документами. Ключевые различия представлены в таблице. Это нужно знать, чтобы не купить не то. Импортная техника часто идет по ISO.

Личный опыт: на практике часто сталкиваюсь с тем, что в паспорте импортного насоса указан класс по ISO 4406, а вся заводская документация на машину — по ГОСТ 28028-89. Важно уметь переводить значения. Приблизительное соответствие: класс 15 по ГОСТ 28028-89 это примерно 18/16/13 по ISO 4406. Точный пересчет требует применения формул и учета разницы в объемах пробы. Вот в чём нюанс.

Иногда предлагают руководствоваться только международным стандартом. Это ошибка. Для отечественной техники ГОСТ 28028-89 более адаптирован. Нормы давления и компоненты могут отличаться. Нужен комплексный подход.

Также существуют внутренние стандарты предприятий. Они могут быть жестче ГОСТа. Если вы работаете по контракту, приоритет у условий договора. Но ГОСТ остается базой для арбитража.

Не гонитесь за импортными стандартами, если отечественный ГОСТ закрывает ваши задачи. Переплата не всегда равна качеству. Иногда проще настроить процесс под имеющийся материал. Стандарт работает. И всё.

Конвертация классов требует внимания. Ошибка в переводе может привести к выбору неверного фильтра. Фильтр может быть слишком грубым или слишком тонким. Это влияет на ресурс.

Цены, кстати, плавают. Но качество анализа должно быть стабильным. Если лаборатория меняет параметры от теста к тесту, это сигнал. Требуем объяснений или меняем подрядчика. Стандартизация упрощает аудит.

Типичные ошибки при монтаже и эксплуатации

Нарушение требований ГОСТ 28028-89 ведет к конкретным проблемам. Знание этой связи помогает быстро диагностировать проблему. Разберем основные случаи. Безопасность и качество превыше всего.

Сборка на грязных деталях. Самая частая ошибка. Детали вымыты, но не промыты под давлением. Остатки абразива остаются в каналах. При запуске они идут в насос. Результат — задиры и шум. Нужно промывать каждую деталь.

Отсутствие заглушек на портах. Гидравлические порты должны быть закрыты до момента подключения. Пыль попадает мгновенно. На складе часто видят открытые штуцеры. Это брак. Требуйте заглушек от поставщика.

Заливка жидкости через грязную воронку. Жидкость может быть чистой, но тара грязная. Используйте специальные насосы для заправки. Не лейте из ведра. Ведро никогда не бывает чистым. Это элементарно.

Игнорирование промывки системы перед запуском. Новая система всегда содержит загрязнения от монтажа. Стружка, пакля, пыль. Нужно промыть систему на промывочном стенде. Иначе первый запуск будет последним для насоса.

На практике часто сталкиваюсь с тем, что поставщик, особенно недобросовестный, надеется на формальный подход к приемке. Ваша задача — сделать контроль качества неформальным и неотвратимым. Четкое следование ГОСТ 28028-89 — это не бюрократия, а эффективный инструмент защиты финансовых и технологических интересов вашего предприятия. Он позволяет избежать прямых убытков от покупки некондиционного сырья и косвенных потерь от выпуска бракованной продукции.

Неправильный выбор фильтра. Фильтр должен соответствовать классу чистоты системы. Если система требует 13 класс, а фильтр задерживает только 15, смысла нет. Смотрите коэффициент бета. Это характеристика фильтра.

Сомневаетесь? Запросите образцы смет. Сравните с эталоном. Это займет время, но спасет от проблем. Документация должна быть в порядке. Паспорт качества на каждую партию. Без бумаг фильтр не примут на баланс. Сомневаетесь? Запросите образцы смет. Сравните с эталоном. Это займет время, но спасет от проблем. Контроль не бывает лишним. Риски.

Практические рекомендации по приемке

На основе многолетнего опыта внедрения и контроля данного стандарта сформулирую четкие рекомендации. Они сэкономят время и нервы. Внедрение этих правил окупается стабильностью.

Заложите стандарт в основу ТУ. При проектировании или модернизации оборудования обязательно указывайте в КД и ТУ требуемый класс чистоты по ГОСТ 28028-89 для гидросистемы. Это формализует требования к сборке и приемке. Без этого никак.

Контролируйте этап промывки. Самая частая ошибка — сборка на чисто вымытых, но не промытых под давлением узлах. Требуйте от сборщиков проведения обязательной многочасовой прокачки системы на специальной промывочной установке с фильтрами тонкой очистки. Это закон.

Приемка — ключевой этап. При приемке гидрокомпонентов от поставщика требуйте акта промывки или контроля чистоты. Входящий контроль жидкости — обязательная процедура. Заливка несертифицированной жидкости сводит на нет все предыдущие усилия. Инвестиции в контроль важны.

Обучите персонал. Слесари-сборщики и сервисные инженеры должны понимать, что чистота — это не про эстетику, а про ресурс. Запретите практики работы на улице или с открытыми гидравлическими портами без заглушек. Культура производства важна.

Ведите журнал контроля. Регулярный отбор проб и фиксация состояния жидкости позволяет прогнозировать износ и планировать сервисное обслуживание до выхода системы из строя. Журнал должен быть доступен.

Храните пробы. Арбитражную пробу нужно хранить до конца гарантийного срока. Если возникнет спор, вы сможете отправить ее в независимую лабораторию. Без пробы вы проиграете спор. Это защита.

Инвестиции в оборудование для контроля окупаются быстро. Анализатор загрязненности, пробоотборники, фильтровальные установки. Это не расходы, это защита активов. Заказы выполняются в срок, клиенты довольны. А это главное для бизнеса. Так что держите стандарт под рукой. И всё.

Вопросы и ответы

Можно ли смешивать жидкости разных марок? Не рекомендуется. Химический состав может отличаться. Лучше использовать одну марку в рамках одной системы.

Какая стоимость анализа в лаборатории? Зависит от региона и объема параметров. В среднем бюджет на полный тест одной пробы составляет несколько тысяч рублей. Это копейки по сравнению с рисками.

Как часто нужно проверять жидкость? Каждые 3 месяца для ответственных систем. Выборочно можно реже, но при ремонте — обязательно. Контроль не бывает лишним.

Что делать, если класс чистоты не достигнут? Заменить фильтры и промыть систему. Не эксплуатировать оборудование до достижения нормы. Риск износа высок.

Влияет ли температура на чистоту? При высокой температуре жидкость окисляется быстрее. Образуются шламы. Контролируйте температуру работы. Это важно.

Заключение

ГОСТ 28028-89 — это не реликт прошлого, а действующий и мощный инструмент повышения надежности машиностроительной продукции. Его грамотное применение позволяет избежать до 30% незапланированных простоев, значительно снизить расходы на ремонт и комплектующие и, в конечном итоге, повысить репутацию производителя как поставщика качественной и долговечной техники. Несмотря на свой возраст, остается актуальным и рабочим инструментом.

Его глубокое понимание и скрупулезное применение позволяет не только избегать брака, но и оптимизировать расход ресурсов, снижая себестоимость производства. Это тот случай, когда внимательное чтение нормативной документации напрямую влияет на экономику предприятия. Не стоит воспринимать стандарт как формальность.

Это концентрированный опыт отрасли. Используйте его как щит от некачественного сырья и как карту для настройки процесса. Цена ошибки в работе с гидравликой высока. Лучше потратить время на изучение требований сейчас. Внедрение правил приемки и контроля окупается стабильностью. Заказы выполняются в срок, клиенты довольны. А это главное для бизнеса. Так что держите стандарт под рукой. И всё.
