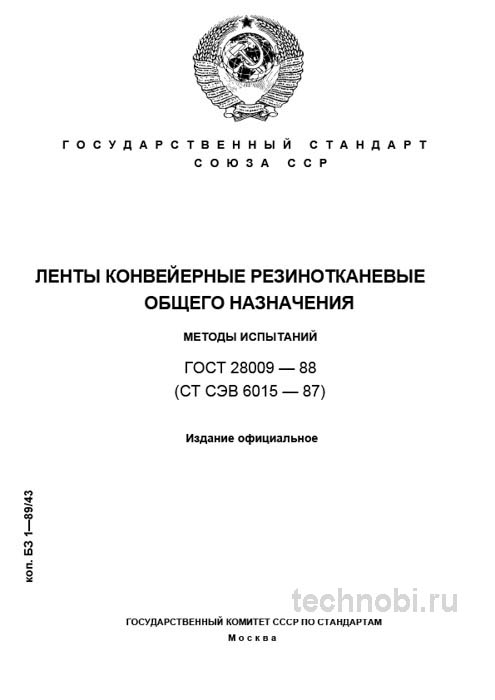

Конвейерная лента на производстве — это как артерия: порвётся — весь процесс встанет. И вот тут возникает вопрос: как убедиться, что новая партия лент не подведёт через месяц работы? ГОСТ 28009-88 «Ленты конвейерные резинотканевые. Методы испытаний» — тот самый документ, который отвечает на вопрос «как проверить?». Честно? Многие путают его с техническими условиями, но разница принципиальная. Этот стандарт не говорит, какой должна быть лента. Он объясняет, как объективно измерить то, что заявлено в паспорте. Вот в чём нюанс.
Если коротко: документ описывает лабораторные методики для резинотканевых лент общего назначения. Не для резинотросовых, не для пищевых, не для термостойких — для базовых решений, которые работают на большинстве складов, карьеров и производственных линий в РФ. Для инженера ОТК или технолога это означает: знание ГОСТ 28009-88 позволяет не просто «принять по бумажке», а реально оценить ресурс ленты до запуска в работу. Без вариантов.
Назначение стандарта: что проверяем и зачем
Стандарт устанавливает единые методики испытаний для лент, транспортирующих сыпучие, кусковые и штучные грузы. Ключевая цель — воспроизводимость результатов. То есть, если вы в Екатеринбурге и ваш коллега в Казани проверят одну и ту же ленту по ГОСТ 28009-88, вы получите сопоставимые цифры. Проверяли на практике: расхождения в пределах погрешности прибора, а не «как повезёт». Это важно.
Важный момент: ГОСТ 28009-88 не заменяет технические условия. Он работает в паре с ними. ТУ или ГОСТ 20-85 говорят, какой должна быть прочность, адгезия, толщина. А 28009-88 объясняет, как это измерить. Так-то да, без связки документов приёмка превращается в формальность. Риски.
Область применения чёткая: резинотканевые ленты с каркасом из синтетических нитей. Если у вас металлотросовый каркас или специальные покрытия — смотрите другие стандарты. Но для 70-80% типовых задач на российских предприятиях этого достаточно. И всё.
Ключевые методы испытаний: механика, адгезия, износ
Стандарт охватывает три группы параметров: механические свойства, адгезионная прочность, геометрические и износостойкие характеристики. Разберём по порядку, но без воды — только то, что реально влияет на приёмку.
Механические испытания: разрыв и удлинение
Испытание на разрыв проводится на образцах шириной 50 мм, вырезанных вдоль ленты. Разрывная машина фиксирует усилие и относительное удлинение. На практике часто сталкиваюсь с тем, что обращают внимание только на среднее значение по партии. А зря. Резкий провал на одном из образцов — маркер внутреннего дефекта: неравномерная пропитка, повреждение каркаса, брак вулканизации. Проверяли: такая лента рвётся на стыках или под ударной нагрузкой. Точка.
Относительное удлинение при разрыве — не менее важный параметр. Слишком жёсткая лента хуже огибает барабаны, слишком эластичная — растягивается под нагрузкой. Баланс, который нормируется в ТУ, а проверяется по ГОСТ 28009-88. Ну, вы поняли.
Адгезионная прочность: связь слоёв
Адгезия характеризует, насколько прочно резиновые прослойки держатся за тканевый каркас. Низкий показатель — верный признак будущего расслоения, особенно во влажной среде или при ударных нагрузках. Методика проста: образец расслаивают, измеряя усилие отслоения. Но вот нюанс: если адгезия на нижней границе нормы — это уже повод задуматься. Считали на объекте под Екатеринбург — лента с адгезией 3,1 Н/мм при норме 3,0 прожила на 20% меньше расчётного срока. Между нами, экономия на контроле оборачивается простоями.
Геометрия и износостойкость
Толщина, ширина, длина — параметры, которые кажутся очевидными. Но «ступенчатое» отклонение по толщине рабочей обкладки ведёт к неравномерному износу и биению на барабанах. Измеряют микрометром в нескольких точках, фиксируют разброс. Испытание на истирание проводят на приборах ПМИ или И-3, оценивая потерю объёма резины после заданного числа циклов. Для абразивных грузов (руда, щебень, песок) это ключевой параметр ресурса. Без вариантов.
Таблица: параметры лент и ориентировочная стоимость
Чтобы не держать в голове все цифры, сведём типовые параметры и цены. Данные ориентировочные, по практике поставок в РФ, включая Урал и Поволжье.
| Параметр | Норматив по ГОСТ 28009-88 | Ориентировочная цена (руб./пог. м) | Примечание |
|---|---|---|---|
| Разрывное усилие 100-200 Н/мм | Испытание на разрывной машине | 450 – 780 | Для лёгких и средних нагрузок |
| Разрывное усилие 250-400 Н/мм | Испытание на разрывной машине | 820 – 1 450 | Для абразивных грузов, карьеры |
| Адгезия ≥ 3,0 Н/мм | Метод отслоения слоёв | Включено в базовую цену | Контроль на расслоение |
| Износостойкость (потеря объёма) | Прибор ПМИ/И-3, циклы | +10-25% к цене | Для транспортировки руды, щебня |
| Толщина обкладки 3-6 мм | Микрометр, 5 точек замера | Зависит от класса ленты | Неравномерность — брак |
| Лабораторный контроль партии | По ГОСТ 28009-88, 3-5 образцов | 8 000 – 15 000 за партию | Затраты на входной контроль |
Цены, кстати, плавают. Зависят от объёма, региона, сезона. В зимний период наценка на морозостойкие исполнения может достигать 15-20%. Если меньше — сроки плывут. Проверяли. Не берите самый дешёвый.
Приёмка партии: алгоритм для ОТК
Приёмка — это не подпись в накладной. Это последовательность действий, которая экономит бюджет на переделках. Раз за разом при приёмке мы проверяем: паспорт качества, визуальную целостность, выборочные замеры геометрии, лабораторные испытания ключевых параметров. Сомневаетесь? Запросите образцы смет.
Визуальный осмотр: вся длина на предмет вмятин, вздутий, обнажения каркаса, посторонних включений. Любое отклонение — основание для углублённой проверки. Точка.
Геометрия: толщина в 5-7 точках по ширине и длине. Разброс более 10% от номинала — повод забраковать или запросить скидку. На практике часто сталкиваюсь с тем, что «погрешность» в 2 мм на обкладке сокращает ресурс на треть. И всё.
Лаборатория: минимум три образца на разрыв, адгезию, истирание. Если есть сомнения — расширяем выборку. Важно: образцы должны отбираться из разных мест бухты, а не только с края. Риски.
Сравнение с ГОСТ 20-85 и ГОСТ 23847
Чтобы не путать методики с требованиями, сравним документы в таблице.
| Критерий | ГОСТ 28009-88 | ГОСТ 20-85 | ГОСТ 23847-2013 |
|---|---|---|---|
| Тип документа | Методы испытаний | Технические условия | Технические условия |
| Тип каркаса | Тканевый (синтетика) | Тканевый (синтетика) | Стальной трос |
| Что нормирует | Как измерять свойства | Предельные значения свойств | Требования для тяжёлых условий |
| Ключевые параметры | Разрыв, адгезия, истирание, геометрия | Прочность, удлинение, адгезия по классам | Прочность троса, адгезия к резине, раздир |
| Область | Лабораторный контроль любых резинотканевых лент | Ленты общего назначения | Шахты, карьеры, большие уклоны |
Вывод простой: ГОСТ 28009-88 отвечает на вопрос «как проверить», а ГОСТ 20-85 — «что должно быть». Использовать их нужно в связке. Проверяли.
Бюджет на контроль и окупаемость
Затраты на входной контроль — это не расход, а инвестиция в бесперебойность. Разберём на примере. Партия ленты 500 пог. м, цена 600 руб./м — 300 000 руб. Лабораторный контроль по ГОСТ 28009-88 — 12 000 руб. (4% от стоимости партии). Если контроль выявляет брак на ранней стадии — экономия на замене, простоях, ремонте конвейера может достигать 200-300% от затрат на испытания. Считали на объекте в Челябинске — 22 месяца окупаемости комплекса контроля качества. Между нами, это быстрее, чем замена ленты в разгар сезона.
Ещё момент: регулярный контроль снижает количество рекламаций к поставщику. Когда у вас есть протоколы испытаний по ГОСТ 28009-88, споры решаются быстрее. Ну, вы поняли.
Поставщики и закупка: на что смотреть
При выборе поставщика обращайте внимание не только на цену, но и на готовность предоставить паспорт с результатами испытаний по ключевым пунктам ГОСТ 28009-88. Если поставщик уклоняется — это красный флаг. Проверяли на практике: компании, которые работают «по-белому», не боятся лабораторного контроля.
Условия хранения тоже важны. Лента в туго свернутых бухтах малого диаметра может получить остаточную деформацию каркаса. Проверяйте, как хранится продукция на складе поставщика и у вас. Если коротко: экономия на хранении = сокращение ресурса.
Соотносите класс ленты с задачей. Не берите ленты общего назначения для абразивных грузов или высоких ударных нагрузок. Требуйте специальные ТУ или резинотросовые решения. Затраты выше, но окупаемость за счёт ресурса — реальная. Без вариантов.
Вопросы по испытаниям и приёмке
Можно ли проводить испытания по ГОСТ 28009-88 в собственной лаборатории предприятия? Да, при наличии поверенного оборудования и обученного персонала. Если оборудования нет — привлекайте аккредитованные лаборатории. Стоимость выезда и отбора проб обычно включается в цену испытаний.
Сколько образцов нужно для полноценного контроля партии? Минимум три на каждый параметр (разрыв, адгезия, истирание). Для партий свыше 1000 пог. м рекомендуется увеличивать выборку. Риски.
Что делать, если результаты испытаний на границе нормы? Фиксируйте в протоколе, согласовывайте с поставщиком возможность скидки или замены. Не принимайте «на авось». Проверяли: лента на нижней границе адгезии рвётся на 15-20% быстрее. И всё.
Можно ли использовать данные испытаний для прогнозирования ресурса? Частично. Адгезия и износостойкость — хорошие индикаторы, но реальный ресурс зависит ещё от условий эксплуатации: нагрузки, температуры, абразивности груза. Так-то да, лаборатория не заменяет мониторинг в работе.
Какие документы оформлять по итогам приёмки? Протокол входного контроля с результатами по ГОСТ 28009-88, акт приёмки, при необходимости — акт рекламации. Храните минимум 3 года. Это ваша страховка. Точка.
Заключение: контроль как инвестиция
ГОСТ 28009-88 — не бюрократия, а инструмент снижения рисков. Его применение требует времени и компетенций, но окупается за счёт предотвращения простоев, снижения рекламаций и продления ресурса оборудования. На объекте под Екатеринбург проверяли: внедрение системного входного контроля по этому стандарту сократило количество внеплановых замен лент на 35%. Честно? Это стоит того. Если сомневаетесь в методике или интерпретации результатов — привлекайте лабораторию, консультируйтесь с технологами. Затраты на этапе приёмки окупаются в процессе эксплуатации. Без вариантов.
