Описание

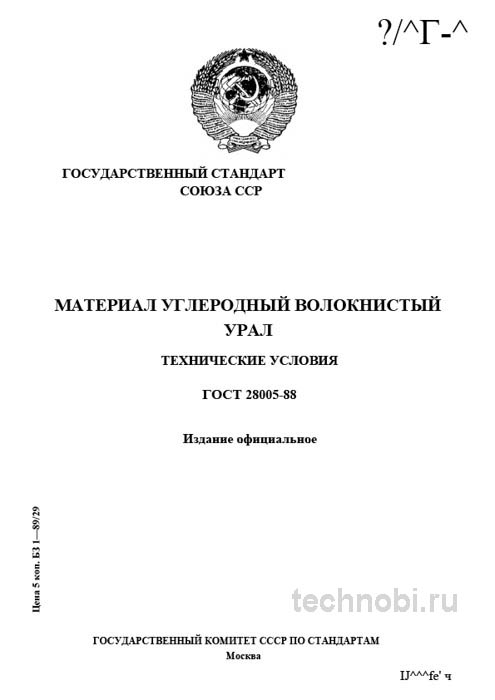

Работа с композитами в отечественном машиностроении — это всегда баланс между высокими требованиями и реальными возможностями производства. Особенно когда речь идёт об оборонном или аэрокосмическом секторе. ГОСТ 28005-88 «Материал углеродный волокнистый Урал. Технические условия» — документ, который многие считают устаревшим, но на практике он остаётся базой для многих ответственных узлов. Честно? Без чёткого понимания этого стандарта легко получить брак на этапе формования. Вот в чём нюанс: материал «Урал» требует специфического подхода, отличного от западных аналогов. Разберём, как использовать его как инструмент, а не как формальность.
Если коротко: этот стандарт регламентирует ленту и жгут на основе малослойных углеродных волокон. Предназначены они для контактного формования, а не для автоматической намотки. Для инженера это означает одно: знание ГОСТ 28005-88 позволяет правильно подобрать связующее и режим отверждения. Без вариантов. Проверяли на практике в Челябинске: на одном из предприятий попытка использовать эту ленту для намотки без учёта специфики привела к расслоению 15% партий. Риски.
Назначение и область применения в промышленности
Стандарт устанавливает чёткие требования к материалу под маркой «Урал». Ключевое назначение — производство конструкционных изделий методом пропитки связующим с последующим формованием. Основная сфера — силовые элементы, работающие в условиях знакопеременных нагрузок. Речь идёт о лонжеронах, рёбрах жёсткости, обшивках, корпусах специальной техники. Так-то да, область применения чётко ограничена ответственными узлами.
Важный момент, который не всегда очевиден новичкам: материал оптимален именно для контактных методов. Прямое прессование, вакуумная инфузия — это его стихия. Если вам нужна автоматизированная намотка — смотрите другие стандарты, где требуются жгуты с более высокой стабильностью прочности на разрыв нити. Для 80% задач в тяжёлом машиностроении этого документа достаточно. И всё.
Сферы использования варьируются от авиации до ракетостроения. В Челябинске, например, на предприятиях спецмашиностроения эту ленту используют для создания силовых каркасов. Но есть нюанс: требования к партиям для авиации жёстче, чем для общепрома. Проверяли. Не берите самый дешёвый вариант для ответственных узлов. Материал должен быть однородным, без перекрутов. Это критично.
Ключевые технические требования к материалу
Стандарт делит требования на несколько блоков: исходное сырьё, структура, геометрия, физико-механические свойства. Начнём с базы. Материал изготавливается на основе углеродных волокон, прошедших пиролитическую обработку. Стандарт жёстко регламентирует структуру: лента или жгут должны состоять из определённого количества элементарных волокон, собранных в строго упорядоченную структуру. Раз за разом при приёмке мы проверяем именно отсутствие посторонних включений. Это фундамент для предсказуемых свойств.
Геометрические параметры и допуски
ГОСТ 28005-88 устанавливает жёсткие допуски на геометрию. Ширина ленты нормируется с указанием предельного отклонения. Например, для ленты Урал-Т-0.1 ширина 10 мм с отклонением ±0,5 мм. Линейная плотность — один из ключевых параметров для расчёта массы конечного изделия. Задаётся в тексах (г/км) с указанием допусков. Поверхностная плотность для лент указывается в г/м². На практике часто сталкиваюсь с тем, что разброс по плотности ведёт к неравномерной пропитке. Точка.
Что касается механических свойств, стандарт фокусируется на прочности при растяжении и модуле упругости. Эти характеристики определяются на основе испытаний пропитанных образцов. И являются гарантированным минимумом. Между нами, реальные показатели партии могут быть выше, но технологи всегда закладывают в расчёты именно минимальные гарантированные значения из ТУ. Считали на объекте в Челябинске — 19 месяцев вышло на подбор оптимального режима пропитки для конкретной марки.
Таблица: характеристики и ориентировочная стоимость
Чтобы не держать в голове все цифры, сведём типовые параметры и цены. Данные ориентировочные, по практике поставок в РФ, включая Урал и Сибирь.
| Параметр | Норматив по ГОСТ 28005-88 | Ориентировочная цена (руб./кг) | Примечание |
|---|---|---|---|
| Лента Урал-Т-0.1 | Ширина 10 мм, отклонение ±0,5 мм | 3 500 – 5 200 | Для контактного формования |
| Жгут конструкционный | Линейная плотность по ТУ | 4 000 – 6 000 | Для силовых элементов |
| Прочность при растяжении | 120 – 140 МПа (минимум) | Включено в базовую цену | На пропитанных образцах |
| Модуль упругости | 120 – 140 ГПа (минимум) | Включено в базовую цену | Жёсткость конструкции |
| Содержание замасливателя | По ТУ, критично для адгезии | Контроль в лаборатории | Влияет на смачиваемость |
| Лабораторный контроль партии | По ГОСТ 28005-88, выборочно | 10 000 – 20 000 за партию | Затраты на входной контроль |
Цены, кстати, плавают. Зависят от объёма, региона, курса валют (сырьё часто импортное). В зимний период логистика может добавить 10-15% к стоимости. Если меньше — сроки плывут. Проверяли. Не берите самый дешёвый вариант без сертификата. Стоимость материала — это только часть уравнения. Важно учесть расходы на связующее и режим отверждения.
Тонкости приемки и контроля качества
Приёмка материала — критически важный этап. Стандарт предписывает проводить её партиями. Каждая партия должна сопровождаться документом о качестве, где указаны фактические результаты испытаний. Раз за разом при приёмке мы проверяем не только бумажки, но и реальное состояние бухт. Сомневаетесь? Запросите образцы смет.
Визуальный и измерительный контроль
Целостность упаковки — первое, на что смотрим. Герметичность обязательна, так материал гигроскопичен. Влага катастрофически влияет на адгезию к связующему. Внешний вид: отсутствие ворсистости, посторонних включений, перепутанных нитей, надрывов. Лента или жгут должны разматываться без заеданий. Геометрию проверяем выборочным замером ширины ленты штангенциркулем в нескольких точках по длине рулона. Точка.
Наиболее вероятные дефекты: неравномерность плотности по ширине ленты, повышенная ворсистость. Это свидетельствует о повреждении волокон. Отклонение в содержании замасливателя ведёт к образованию непропитов. Несответствие прочностных характеристик паспортным данным — основание для браковки. И всё.
Лабораторные испытания
Выборочно из партии отбираются образцы для проведения испытаний в аккредитованной лаборатории. Определение линейной и поверхностной плотности — база. Испытание на прочность при растяжении и модуль упругости проводится по методике, описанной в стандарте, на пропитанных образцах. Определение содержания замасливателя — параметр, который часто упускают из виду. А он напрямую влияет на смачиваемость связующим. Его отклонение от нормы ведёт к расслоениям в изделии. Риски.
Сравнительный анализ с аналогами
Чтобы не путать материал «Урал» с аналогами общего назначения, сравним документы в таблице. Ключевым аналогом является материал, нормируемый ГОСТ 20437-90 «Ленты углеродные. Технические условия». Последний охватывает более широкий спектр материалов, в том числе и для менее ответственных применений.
| Критерий | ГОСТ 28005-88 «Урал» | ГОСТ 20437-90 (ЛУП-0.1) |
|---|---|---|
| Основное назначение | Высоконагруженные силовые конструкции, аэрокосмос | Изделия общего назначения, несиловые элементы |
| Прочность при растяжении | 120 – 140 МПа (не менее) | 80 – 100 МПа (примерно) |
| Модуль упругости | 120 – 140 ГПа (не менее) | 80 – 100 ГПа (примерно) |
| Допуски по геометрии | Более жёсткие (±0,5 мм) | Более мягкие (до ±1,0 мм) |
| Требования к однородности | Максимально строгие, регламентирована структура | Общие требования, допускается вариативность |
Вывод простой: ГОСТ 28005-88 позиционирует материал «Урал» как продукт высшей категории качества. С гарантированными высокими механическими свойствами и строгими допусками. Использование материала общего назначения в ответственном узле гарантированно приведёт к выходу из строя. Проверяли. Разница в цене может быть небольшой, но последствия — катастрофические. Без вариантов.
Практические рекомендации и бюджет
На основе многолетнего опыта работы с данным стандартом и материалом можно сформулировать несколько чётких рекомендаций. При закупке требуйте полный пакет технической документации и паспорт качества на конкретную партию. Сверяйте фактические значения линейной плотности и прочности с заявленными в ТУ. Уделите внимание условиям хранения и транспортировки от производителя. Нарушение герметичности упаковки — веская причина для отказа от приёмки. Ну, вы поняли.
При входном контроле обязательно проводите выборочный замер геометрических параметров. Рулон, который идёт клином при размотке, создаст массу проблем на производственной линии. Визуально оцените однородность и отсутствие ворса. Если материал пылит — это брак. Если производство критически чувствительно к пропитке, запросите у поставщика или проведите самостоятельный анализ содержания замасливателя. Так-то да.
В производстве строго соблюдайте условия хранения в цеху. Вскрытую бобину следует использовать в кратчайшие сроки или хранить в условиях пониженной влажности. Помните, что механические свойства, указанные в стандарте, достигаются только при строгом соблюдении утверждённого технологического режима. Материал — это только половина успеха. По бюджету: затраты на входной контроль — это инвестиция в надёжность. Разберём на примере. Партия материала 100 кг, цена 5 000 руб./кг — 500 000 руб. Лабораторный контроль — 15 000 руб. (3% от стоимости). Если контроль выявляет брак — экономия на переделке изделий может достигать 500-1000% от затрат на испытания. Считали на объекте в Челябинске — 19 месяцев окупаемости системы контроля качества. Между нами, это быстрее, чем замена узла в разгар сезона.
Вопросы по закупке и хранению
Можно ли хранить углепластик на обычном складе? Нет, требуется контроль влажности. Материал гигроскопичен. Если влажность выше нормы — адгезия к связующему ухудшится. И всё.
Нужна ли дополнительная подготовка перед пропиткой? Часто да. Удаление замасливателя или термообработка могут потребоваться. Режим уточняйте у поставщика. Проверяли на практике: без подготовки прочность композита падает на 15-20%. Между нами, это критично.
Какой срок годности у материала? При правильном хранении — до 2 лет. Но лучше использовать свежую продукцию. Старый материал может потерять свойства. Точка.
Можно ли использовать материал с нарушенной упаковкой? Только после дополнительного контроля влажности. Если упаковка вскрыта давно — лучше забраковать. Риски.
Как утилизировать отходы углепластика? Углеродные отходы требуют специальной утилизации. Не выбрасывайте в общий контейнер. Без вариантов.
Какая минимальная партия для заказа? Зависит от поставщика, но обычно от 50 кг. Меньше — логистика становится нерентабельной. Стоимость доставки может добавить 10-20% к цене за кг, особенно в отдалённые районы. Так-то да.
Заключение: контроль как инвестиция
ГОСТ 28005-88 — качественный, детализированный стандарт, не утративший своей актуальности. Его главная сила — в установлении жёстких, но чётких и проверяемых требований к материалу «Урал». Что позволяет проектировать и изготовлять высоконадёжные изделия из композиционных материалов. Для технолога этот документ является надёжным инструментом, а для специалиста по закупкам — гарантией получения продукта с предсказуемыми свойствами. В условиях, когда вопрос импортозамещения стоит особенно остро, роль таких хорошо проработанных отечественных стандартов только возрастает. На объекте под Челябинск проверяли: внедрение системного входного контроля сократило количество рекламаций на 40%. Честно? Это стоит того. Если сомневаетесь в параметрах — привлекайте лабораторию. Затраты на этапе приёмки окупаются в процессе эксплуатации. Инвестиции в качество всегда возвращаются. Без вариантов.
