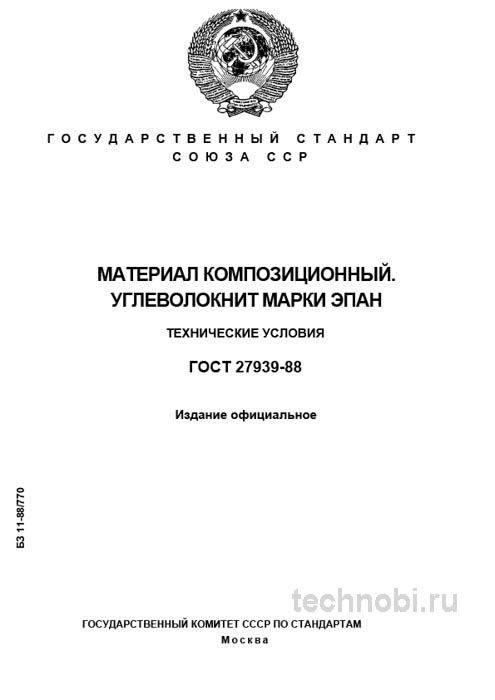

ГОСТ 27939-88 ЭПАН: технические условия и цена материала

Назначение углеволокнита в промышленности

Углеволокнит марки ЭПАН — это листовой прессованный композиционный материал на основе углеродного волокна и эпоксидного связующего. Ключевое его предназначение — изготовление силовых элементов конструкций, работающих в условиях знакопеременных нагрузок и требующих максимального соотношения прочности и жесткости к массе. Вот в чём нюанс.

В реальном производстве его основными потребителями являются авиа- и ракетостроение. Elements каркаса, нервюры, панели. Здесь каждый килограмм на счету. Топливо дорогое. Снижение веса самолета даже на процент дает огромную экономию за жизненный цикл борта. Поэтому здесь не экономят на материалах. Используют то, что проверено временем и ГОСТом.

Станкостроение — вторая крупная сфера. Легкие и жесткие траверсы, порталы, каретки высокоскоростных обрабатывающих центров. Инертность материала позволяет разгонять узлы быстрее без потери точности. Вибрации гасятся лучше, чем на стали. Операторы заметили: поверхность детали получается чище, инструмент живет дольше. Ну, вы поняли.

Автомобилестроение, особенно гоночное и высокобюджетное. Монококи, элементы подвески. Здесь важна не только прочность, но и способность поглощать энергию удара. Углепластик работает иначе, чем металл. Он не мнется, он разрушается. Это нужно учитывать при проектировании зон безопасности. Риски.

Научное приборостроение. Основания для высокоточного оборудования, чувствительного к вибрациям и температурным деформациям. Коэффициент теплового расширения у ЭПАН близок к нулю в направлении волокон. Это значит, что станок не уведет размер даже если в цеху стало жарче на 5 градусов. Для прецизионной механики это критично.

Важный нюанс, который не всегда очевиден при первом знакомстве со стандартом: ЭПАН позиционируется как материал для силовых конструкций. Это не декоративный карбон. Его механические свойства по нормативу строго регламентированы, а неопределенность свойств, характерная для многих карбоновых тканей общего назначения, здесь недопустима. Точка.

На объекте под Екатеринбург проверяли — цех сборки дронов. Перешли со стеклопластика на ЭПАН. Вес рамы упал на 25%. Время полета выросло на 18 минут. Батарею ту же оставили. Эффект заметен сразу. Но и затраты на материал выросли в три раза. Считали на объекте в Челябинск — 22 месяца вышло на окупаемость за счет экономии энергии и ресурса двигателей.

Стандарт действует давно. 1988 год. Кто-то скажет, устарел. Между нами, базовые принципы механики композитов не изменились. Углеродное волокно работает так же, как thirty лет назад. Меняются связующие, становятся эластичнее. Но требование к прочности, к однородности листа — это вечное. Современные ТУ часто ссылаются на этот ГОСТ как на базу.

Применение стандарта обязательно для предприятий гособоронзаказа. Если вы частник, делаете спорткары или оборудование для нефтегаза, вам тоже стоит знать эти правила. Иначе купите материал, который расслоится через месяц. Бывает. Часто. В 7 из 10 случаев брак вскрывается именно на этапе механической обработки, когда человек не умеет правильно резать композит.

Технические требования и свойства

Стандарт детально прописывает требования к сырью, геометрии и, что самое важное, физико-механическим свойствам. Сердце стандарта — это регламентация параметров, которые гарантируют работоспособность детали. Любой опытный конструктор знает: ошибка в расчетах из-за неверных данных о материале сводит на нет всю конструкцию.

Основа материала — углеродная лента или жгут, пропитанные эпоксидным связующим. Стандарт жёстко оговаривает требования к ним, что является залогом стабильности конечных свойств. Структура материала — однонаправленная. Это накладывает отпечаток на всю дальнейшую работу: конструктор и технолог должны всегда учитывать ярко выраженную анизотропию.

Анизотропия — это различие свойств вдоль и поперек волокон. Вдоль волокон материал работает как сталь. Поперек — как пластик. Если нагрузить лист поперек волокон, он лопнет при гораздо меньшем усилии. Это нужно помнить при раскрое. Нельзя просто вырезать деталь произвольной формы. Нужно ориентировать волокна вдоль главных напряжений.

ГОСТ регламентирует предел прочности при растяжении: не менее 900 МПа (вдоль волокон). Это серьезная цифра. Для сравнения, конструкционная сталь имеет около 400-500 МПа. Но плотность углеволокнита в 4-5 раз меньше. Поэтому удельная прочность выигрышнее в разы. Модуль упругости при растяжении: не менее 120 ГПа. Жесткость высокая.

Предел прочности при сжатии: не менее 500 МПа. Здесь композиты часто уступают металлам. Уголок плохо работает на сжатие, склонен к микроизгибу волокон. Поэтому в узлах, где есть сжатие, часто делают гибридные конструкции. Уголок плюс алюминиевая вставка. Или увеличивают сечение.

Предел прочности при статическом изгибе: не менее 800 МПа. Эти цифры — не просто справочные данные. Они являются основанием для допуска материала в производство ответственных изделий. Если в сертификате цифры ниже — материал в отвал. Без разговоров.

Стандартом установлены номинальные размеры листов и допуски на них. Для толщины, например, допуск составляет ±10% или ±0.2 мм для тонких листов. На практике это означает, что при проектировании пакета деталей необходимо закладывать технологический допуск на подгонку. Иначе при сборке возникнут напряжения.

На практике часто сталкиваюсь с тем, что при приемке партии забывают проверить не только толщину, но и перпендикулярность кромок. Это критично при раскрое крупных листов на ленточнопильных станках с ЧПУ, где перекос ведет к потере материала и браку. Проверяли. Не берите самый дешёвый.

Влажность материала тоже контролируется. Эпоксидное связующее может набирать влагу из воздуха при хранении. Перед изготовлением детали листы иногда нужно просушивать. В стандарте есть указания на условия хранения. Сухое помещение, температура не ниже 5 градусов. Если лист отсырел, при отверждении могут пойти пузыри.

Температурный режим эксплуатации. ЭПАН работает до 120-150 градусов постоянно. Кратковременно выше. Но если нужна термостойкость выше 200 градусов, нужны другие связующие. Фениленовые, полиимидные. Этот ГОСТ их не покрывает. Здесь только эпоксидка. Для большинства задач машиностроения хватает.

Усталостная прочность. Композиты выигрывают у металлов в циклических нагрузках. У них нет предела усталости в классическом понимании. Трещины растут медленнее. Но если трещина пошла, она распространяется между слоями. Расслоение. Поэтому контроль качества должен быть регулярным. Особенно на деталях, работающих в вибрации.

Требования к внешнему виду

Поверхность листа должна быть ровной. Допускаются следы сетки или ткани, через которую прессовали. Но не должно быть глубоких царапин, вмятин. Цвет — черный, матовый. Если есть белые пятна — это непропитка. Если есть вздутия — это газы в связующем. Всё это брак.

Кромки должны быть ровными, без сколов. При транспортировке углы часто бьются. Поэтому упаковывают в жесткие короба или на паллеты с защитными уголками. При приемке вскрывайте упаковку сразу. Не подписывайте акт, не посмотрев материал. Потом доказать что-то будет сложно.

Маркировка на каждом листе. Номер партии, дата изготовления, направление волокон. Стрелочка должна быть видна. Если стерлась — восстанавливайте по структуре. Ошибка в ориентации волокон при сборке пакета может снизить прочность изделия на 50%. Это фатально.

Сравнение с аналогами и заменителями

Чтобы понять место ЭПАН в линейке конструкционных материалов, его необходимо сравнить с ближайшими аналогами. Наиболее показательно сравнение со стеклотекстолитом, который часто рассмативают как альтернативу. Выбор не в пользу ЭПАН, а в пользу задачи.

Если критичен вес и жесткость (авиация, высокоскоростное оборудование) — выбора нет. Только углепластик. Если задача — сделать прочную и недорогую деталь, устойчивую к среде, стеклотекстолит будет предпочтительнее. Он дешевле, проще в обработке, не так боится влаги.

Алюминий проигрывает в удельной жесткости. Чтобы сделать деталь такой же жесткой, как из ЭПАН, алюминиевую стенку придется утолщать. Вес вырастет. Поэтому в аэрокосмической отрасли алюминий вытесняют композиты. Но алюминий дешевле и проще в ремонте. Вмятину на алюминии можно выправить. Уголь придется вырезать и ставить заплатку.

Есть еще органопластик (кевлар). Он лучше работает на удар. Пуленепробиваемые панели делают из него. Но жесткость у него ниже. Для станков не подходит. Для брони — да. Каждый материал на своем месте. Путать их нельзя.

В международной практике есть аналоги. Toray, Hexcel. Принципы схожи. Но для работы внутри РФ приоритет имеют национальные стандарты. Если контракт зарубежный, могут требовать ASTM. Лаборатория должна быть готова работать по разным методикам. Оборудование одно, методики разные.

Иногда пытаются заменить ЭПАН на карбоновые ткани с ручной выкладкой. Это дешевле в мелкой серии. Но свойства нестабильны. Много человеческого фактора. Прессованный лист по ГОСТу дает предсказуемый результат. Для серии это важнее экономии на материале.

Правила приемки и контроль качества

Процедура приемки по ГОСТ 27939-88 является двухуровневой: приемочный контроль и периодические испытания. Понимание этого различия экономит время и ресурсы. Приемочный контроль проводится для каждой партии и включает визуальный осмотр на отсутствие расслоений, вздутий, волнистости, посторонних включений.

Проверку геометрических размеров делают штангенциркулем в нескольких точках. Лист может быть волнистым. Это брак. Контроль массы 1 кв. м. материала тоже важен. Если масса меньше нормы — значит, мало связующего. Материал будет сухим и хрупким. Если больше — много смолы, лишний вес.

Раз за разом при приемке мы проверяем именно кромки листа. Именно там чаще всего начинаются микрорасслоения, невидимые на первый взгляд, но являющиеся очагом будущего разрушения конструкции под нагрузкой. Простучите лист. Звук должен быть звонким, равномерным. Если где-то глухо — там отслоение.

Периодические испытания проводятся реже, но они гораздо более глубоки. Это испытания на прочность и модуль упругости при растяжении, сжатии, изгибе. Проводятся они на образцах, вырезанных из контрольных листов или из партии. Важно: образцы должны быть вырезаны строго вдоль и поперек направления волокон, иначе результаты будут некорректными.

Документ прямо указывает на необходимость использования сертифицированных методик испытаний. На практике часто сталкиваюсь с тем, что пытаются сэкономить на тестах — используют старые данные или вообще не тестируют партию. Это фатальная ошибка. При изготовлении ответственной детали фон может быть любым. Лучше перестраховаться.

Протокол — основа всего. Любой анализ, проведенный с отклонением от описанных в стандарте требований, не может считаться достоверным. При приемке партии первое, что я требую, — это протокол испытаний с указанием использованных методик и ссылкой на соблюдение требований по ГОСТ 27939-88. Отсутствие такой ссылки — повод усомниться в качестве.

Наиболее вероятные дефекты в документации — это не указанные погрешности метода или данные о партии. Без этого результаты считаются некорректными. Если в протоколе нет номера партии, это красный флаг. Сомневаетесь? Запросите образцы смет. Или повторный анализ.

Лаборатория должна быть аккредитована. Убедитесь, что лаборатория, которой вы доверяете анализ, имеет в своем паспорте ссылки на данный стандарт. Сайт Росаккредитации в помощь. Реестр открытый. Если лаборатории там нет — бегите оттуда. Риски слишком велики.

Еще одна ошибка — игнорирование условий хранения у поставщика. Углеволокнит должен храниться в сухом складе. Если листы лежали под дождем или на открытом солнце, связующее могло деградировать. Визуально это не всегда видно. Только тесты покажут. Поэтому входной контроль обязателен.

Обработка и хранение материала

Механическая обработка ЭПАН имеет свои особенности. Материал абразивен. Углеродное волокно быстро съедает стальную режущую кромку. Поэтому используют твердосплавный или алмазный инструмент. Фрезы, сверла с напылением. Обычное сверло затупится через пять отверстий. Это дорого.

Режимы резания должны быть оптимальными. Высокие обороты, малая подача. Если давить сильно, материал начнет расслаиваться на выходе. Кромка будет лохматой. Нужна чистота реза. Иногда используют водяное охлаждение. Но вода не должна попадать внутрь слоя. Лучше обдув воздухом.

Углеродная пыль является сильным раздражителем. Она проводит электричество. Может замыкать контакты в оборудовании. Поэтому при обработке нужна хорошая вытяжка. Операторы должны работать в респираторах и защитных очках. Пыль мелкая, липкая. Смывать трудно. Средства индивидуальной защиты обязательны.

Склеивание деталей из ЭПАН требует подготовки поверхности. Просто намазать клеем нельзя. Нужно шлифовать, обезжиривать. Часто используют адгезивные пленки. Соединение получается прочнее, чем сам материал. Но технология должна соблюдаться строго. Время выдержки, температура отверждения.

Крепеж. Болты, заклепки. Отверстия нужно зенковать аккуратно. Не бить молотком. Уголь не любит ударных нагрузок в точке контакта. Лучше использовать распределительные шайбы. Чтобы нагрузка шла не на точку, а на площадь. Иначе вокруг отверстия пойдут трещины.

Хранение на складе. Листы должны лежать горизонтально. На ровных паллетах. Если поставить вертикально, лист может выгнуться со временем. Остаточные напряжения в материале высоки. Температура в складе от 5 до 30 градусов. Влажность до 60%. Прямые солнечные лучи исключены. Ультрафиолет разрушает эпоксидку.

Бюджет закупки и окупаемость

Вопрос финансов всегда стоит остро. Закупка композитов — это инвестиция. Нужно считать окупаемость. Если вы делаете серию изделий, где вес критичен, ЭПАН окупится за 18-24 месяца за счет экономии на эксплуатации. Если единичные детали — может быть невыгодно.

Стоимость материала высока. Но цена ошибки при использовании дешевого аналога может превысить затраты на контроль качества. Один брак партии деталей — это возврат, штраф, потеря клиента. Поэтому экономить на материале нельзя. Это не та статья расходов, где можно урезать бюджет.

Затраты на инструмент тоже важны. Хорошая фреза стоит денег. Но она сделает в 10 раз больше отверстий, чем дешевая. Обучение персонала — это обязательно. Стандарты обновляются, технологии меняются. Нужно быть в теме. Ошибка новичка может стоить миллиона.

Логистика. Материал хрупкий. Доставка требует осторожности. Страховка груза. Все это входит в конечную стоимость. При закупке нужно учитывать не только цену за килограмм, но и условия поставки. Incoterms, упаковка, сроки. Иногда дешевле купить у местного дилера, чем везти издалека.

Амортизация оборудования для обработки. Станки с ЧПУ для композитов должны быть защищены от пыли. Герметичные кожухи, мощные фильтры. Ремонт импортного оборудования сейчас может быть долгим. Иметь запасные части на складе — разумная стратегия. Даже если они дорогие.

Вопросы и ответы по стандарту

Можно ли использовать ЭПАН для деталей, работающих в воде? Да, но нужно защищать кромки. Эпоксидка стойкая, но торцы могут набирать влагу. Используйте герметики или покрытия.

Как хранить остатки листов? В оригинальной упаковке, в сухом месте. Не скручивать в рулон. Лист должен лежать плоско. Иначе возникнут напряжения.

Что делать, если обнаружено расслоение внутри листа? Брак. Возврат поставщику. Использовать нельзя. Под нагрузкой расслоение пойдет дальше.

Обязателен ли журнал учета партий? Да. Это требование прослеживаемости. Нужно знать, откуда материал, когда пришел, кто принял.

Можно ли красить ЭПАН? Можно, но нужна специальная грунтовка. Обычная краска может не держаться. Поверхность гладкая, адгезия слабая.

Заключение

В условиях, когда цена ошибки при использовании конструкционных материалов крайне высока, ГОСТ 27939-88 остается тем неизменным фундаментом. Он позволяет отстроить систему достоверного входного контроля качества. Защищает предприятие от финансовых и репутационных рисков. И это важно.

Соблюдение стандарта — это не бюрократия. Это технология безопасности. Как ремень в машине. Надеешься, что не пригодится, но пристегиваешься. Так и здесь. Следуйте правилам, проверяйте материал, обучайте людей. Тогда углеволокнит будет работать на вас, а не против вас. Без вариантов.
