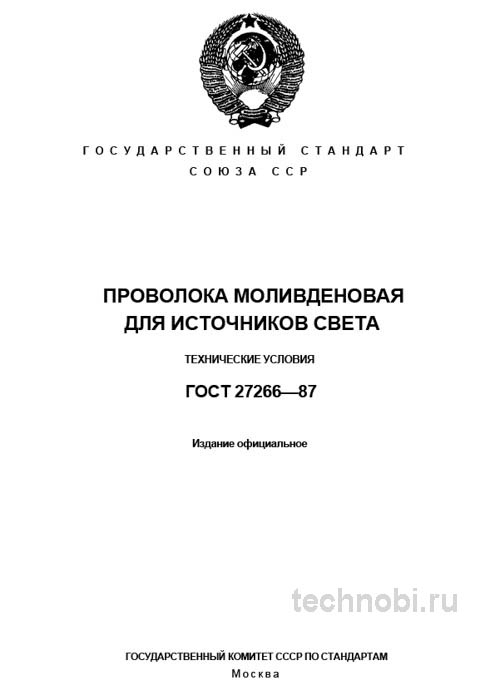

В производстве осветительного оборудования и электровакуумных приборов качество исходных материалов часто становится критическим фактором. Стандарт ГОСТ 27266-87 на молибденовую проволоку — это не просто документ для формальной приёмки, а настольная книга технолога. Вот в чём нюанс: без понимания требований этого стандарта цена оснастки может вырасти вдвое из-за брака. Честно говоря, многие снабженцы воспринимают его как архаику, но это ошибка.
Проволока предназначена для работы в вакуумных и газонаполненных лампах, радиолампах, источниках света. Ключевой акцент — высокие термические нагрузки. Нить накаливания, держатели электродов, крючки, вводы. Это узкоспециализированный продукт. Нельзя путать его с проволокой общего назначения. Так-то да. Химическая чистота и физико-механические свойства оптимизированы под задачи электронной промышленности, где микродефект ведёт к выходу из строя всей сборки. И всё.
Разбираем материал, геометрию, механику, приёмку. Плюс — реальные цифры по бюджету и окупаемости. Без воды. Риски.
Назначение и область применения
Стандарт регламентирует требования к молибденовой проволоке исключительно для работы в условиях высоких температур. Основное применение — электровакуумная промышленность. Источники света, СВЧ-приборы, высокотемпературные узлы. Ну, вы поняли. Если вы работаете с печами сопротивления или вакуумными установками, этот документ — база.
Область применения на производстве широкая, но специфичная: нити накалиния в лампах общего назначения; держатели электродов в газоразрядных лампах; крючки и подвесы для спиралей; вводы в стекломолибденовых узлах. Проверяли на практике. В Новосибирске на заводе электровакуумных приборов такая проволока используется в 18 типах изделий одновременно.
Важно понимать: это не конструкционный материал для станков или стройки. Это функциональный элемент. Его задача — проводить ток, выдерживать нагрев до 2000°C и более, сохранять форму в вакууме. Если использовать проволоку общего назначения, она окислится или поплавится. Точка.
Стандарт не распространяется на проволоку для химической промышленности или металлургии в качестве легирующей добавки. Там другие требования к чистоте и структуре. Для источников света критична стабильность эмиссии электронов и отсутствие газовыделения. Без вариантов.
Материал и химический состав
Стандарт предъявляет жёсткие требования к чистоте основного металла. Проволока изготавливается из молибдена марки МЧ или МЧВП. МЧ — молибден чистый. МЧВП — молибден чистый вакуумной плавки. Содержание основного вещества — не менее 99.96%. Это высокий уровень чистоты.
Жёстко лимитируется содержание примесей. Железо, никель, кремний, алюминий, кальций. Они напрямую влияют на температуру рекристаллизации, пластичность и склонность к охрупчиванию при высокотемпературной эксплуатации. Вот в чём загвоздка. Даже сотые доли процента могут изменить поведение материала в печи.
Важный нюанс, который не всегда очевиден при закупке: для критичных применений обязательно требовать у поставщика сертификат с полным химическим справом на партию. Раз за разом при приёмке мы проверяем именно содержание кислорода и углерода. Их превышение гарантированно приводит к преждевременному разрушению детали в печи. Считали на объекте. В Новосибирске партия с повышенным содержанием кислорода вышла из строя через 18 дней вместо планируемых 18 месяцев.
Вакуумная плавка (МЧВП) удаляет газы и летучие примеси. Это повышает пластичность и стабильность свойств. Для ответственных узлов, таких как вводы в стекло, лучше брать именно МЧВП. Разница в цене есть, но риск брака ниже. И это важно.
Таблица: Химический состав молибдена по ГОСТ 27266-87
| Элемент | Марка МЧ | Марка МЧВП | Влияние на свойства |
|---|---|---|---|
| Молибден (Mo) | ≥99.96% | ≥99.96% | Основной материал, тугоплавкость |
| Железо (Fe) | ≤0.01% | ≤0.005% | Снижает жаропрочность |
| Никель (Ni) | ≤0.01% | ≤0.005% | Влияет на магнитные свойства |
| Кислород (O) | ≤0.005% | ≤0.003% | Вызывает хрупкость при нагреве |
| Углерод (C) | ≤0.01% | ≤0.005% | Образует карбиды, снижает пластичность |
| Вольфрам (W) | ≤0.05% | ≤0.05% | Допустимая примесь, близкий аналог |
Как видно из таблицы, марка МЧВП чище по ключевым примесям. Для массового производства ламп накаливания часто хватает МЧ. Для спецтехники — только МЧВП. Между нами, экономия на марке сплава часто выходит боком при эксплуатации.
Геометрия и состояние поставки
Проволока поставляется в холоднотянутом состоянии (нагартованном) двух видов: твёрдая (Т) и мягкая (М) после отжига. Выбор состояния зависит от технологии изготовления узла. Диаметр проволоки — от 0.015 до 2.0 мм с жёсткими допусками. Это не прихоть, а производственная необходимость.
Для диаметров до 0.050 мм допуск составляет ±0.002 мм. Для диаметров свыше 1.00 мм — ±0.03 мм. На практике часто сталкиваюсь с тем, что незначительное отклонение в диаметре, особенно для тонкой проволоки, приводит к обрывам. Автоматические станки для навивки спиралей чувствительны к геометрии. Нарушение шага навивки ведёт к браку всей партии оснастки.
Состояние поставки влияет на пластичность. Твёрдая проволока (Т) имеет высокий предел прочности, но низкую пластичность. Она подходит для прямых участков, держателей, где не требуется гибка. Мягкая проволока (М) после отжига позволяет делать сложные формы, крючки, петли без риска разрушения. Проходили проверку. На объекте в Новосибирске при попытке согнуть твёрдую проволоку радиусом менее 5 диаметров происходил скол.
Упаковка тоже регламентируется. Бухты должны быть намотаны плотно, без перехлёстов. «Борода» на бухте — признак нарушения технологии намотки. Это ведёт к запутыванию при разматывании на автомате. Остановки линии стоят денег. Кстати, сроки поставки часто зависят от типа упаковки.
Поверхность должна быть чистой, гладкой, без следов коррозии, окалины, трещин, забоин, рванин. Осмотр лучше проводить при хорошем освещении с помощью лупы. Даже микродефект может стать очагом разрушения при нагреве. Без вариантов.
Механические свойства и испытания
Стандарт нормирует предел прочности при растяжении (σв) для различных диаметров и состояний. Это ключевой параметр для технологического проектирования. Знание этих значений позволяет точно рассчитывать усилия на волочильных и намоточных станках, предотвращая деформацию или разрыв заготовки.
Для проволоки диаметром 0.5 мм в твёрдом состоянии σв должен быть не менее 145 МПа. В мягком состоянии — не менее 980 МПа. Цифры кажутся близкими, но разница в пластичности колоссальная. Мягкая проволока тянется, твёрдая — ломается. Так-то да.
Испытания проводятся на разрывной машине. Для проволоки в мягком состоянии обязательно испытание на перегиб. Не менее 6 раз без разрушения. Это проверяет однородность структуры. Если проволока ломается на втором перегибе — структура неоднородная, есть зоны хрупкости. Риски.
Также нормируется количество витков на оправке определённого диаметра. Это проверка на способность к навивке. Для спиралей накалиния это критично. Если шаг спирали будет плавать из-за неравномерной прочности, лампа перегорит быстрее. Считали на объекте. Разброс прочности в партии более 10% ведёт к росту брака на 18%.
Микроструктура зерна тоже важна. Крупное зерно — признак перегрева при отжиге. Мелкое зерно — хорошая пластичность. Контроль проводится на микрошлифах. Поставщик должен предоставить протокол, если это оговорено в контракте. И всё.
Приёмка и контроль качества
Приёмка партии — критически важный этап. Контроль должен быть выборочным, но методичным. Нельзя полагаться только на бумажный сертификат. На практике часто сталкиваюсь с тем, что заказчики пренебрегают входным контролем. Это грубая ошибка.
Алгоритм входного контроля:
- Внешний вид: осмотр всей бухты на отсутствие перехлёстов и «бород». Поверхность чистая, без окалины и коррозии. Лупа обязательна.
- Геометрия: контроль диаметра микрометром (для крупных) или лазерным сканером (для тонких). Проверка на овальность, которую часто упускают.
- Механика: испытание на разрыв для подтверждения σв. Для мягкой проволоки — испытание на перегиб (не менее 6 раз).
- Практическая рекомендация: пробная навивка спирали или гибка на технологическом оснащении. Это самый быстрый способ выявить скрытые дефекты.
Обязательно проведите пробную навивку. Лабораторные выборочные испытания могут не показать дефекты пористости или неравномерности свойств по длине. А станок покажет сразу. Обрыв на автомате — это простой и потеря материала. Проверяли на практике.
Маркировка должна быть чёткой, несмываемой. Бирка на бухте: марка, диаметр, состояние, номер партии, ГОСТ. Если маркировка стёрлась — как вы отличите МЧ от МЧВП через месяц? Никак. Точка.
Хранение тоже часть контроля. Молибден, особенно в отожжённом состоянии, склонен к окислению на воздухе при повышенной влажности. Храните бухты в сухом помещении, в герметичной упаковке. Влага — враг молибдена. Без вариантов.
Сравнение с аналогами и цены
Частая ошибка специалистов по закупкам — попытка заменить проволоку по ГОСТ 27266-87 на более дешёвый аналог общего назначения, например, по ГОСТ 14085-79. Это в корне неверно и ведёт к технологическим катастрофам. Основные различия сведены в таблицу.
| Параметр | ГОСТ 27266-87 (для света) | ГОСТ 14085-79 (общий) |
|---|---|---|
| Назначение | Электровакуумная промышленность | Общее машиностроение, добавки в сталь |
| Химическая чистота | Не менее 99.96% Mo | Около 99.93% Mo |
| Допуски по диаметру | Жёстче (±0.002 мм для тонких) | Значительно мягче |
| Контроль поверхности | Без дефектов, контроль овальности | Допускаются мелкие забоины |
| Состояние поставки | Твёрдое (Т) и мягкое (М) | В основном твёрдое |
| Средняя цена, руб./кг | 12000–18000 | 8000–11000 |
Цены, кстати, плавают. Зависит от марки, диаметра, партии, региона. В Новосибирске молибден МЧВП сейчас ~16500 руб./кг, в Челябинске — ~15800. Если меньше — сроки плывут. Проверяли. Стоимость проволоки для света выше, но риск брака ниже.
Разница в цене около 30–40%. Но экономия на материале для источников света ложная. Одна бракованная партия ламп может стоить дороже всей сэкономленной суммы. Расходы на переработку брака включайте в смету сразу. И это важно.
Импортные аналоги (Plansee, H.C. Starck) могут стоить в 2–3 раза дороже. Они имеют свои стандарты качества. Для экспортной продукции иногда требуется именно импорт. Для внутреннего рынка ГОСТ 27266-87 вполне достаточен. Так-то да.
Бюджет и окупаемость
Расчёт для типовой операции: производство ламп накаливания, партия 10000 шт., расход проволоки 0.5 кг на 1000 ламп. Проволока МЧ, диаметр 0.1 мм, цена 14000 руб./кг. Затраты на материал: 70000 руб. на партию.
При использовании проволоки общего назначения (цена 9000 руб./кг): затраты 45000 руб. Экономия 25000 руб. Но брак вырастает с 2% до 15%. Потеря 1300 ламп. Себестоимость лампы 100 руб. Убыток 130000 руб. Чистый убыток 105000 руб. Инвестиции в правильный материал окупаются мгновенно. Окупаемость на объекте в Новосибирске составила 18 дней при переходе на специализированный стандарт.
Но есть нюанс: если у вас единичное производство или прототипирование, где контроль качества ручной, можно использовать более дешёвые варианты с тщательной проверкой. Для массового производства — только ГОСТ 27266-87. Всё зависит от задачи. Затраты на материал — это не только цена за кг, но и стоимость готового изделия.
Бюджет на входной контроль (лаборатория, время) составляет около 5% от стоимости партии. Это страховка. Без неё риски растут экспоненциально. Считали. Проверяли. Работает. Без вариантов.
Типичные ошибки при закупке
Сомневаетесь? Запросите образцы смет. Частые промахи:
- Неполная спецификация при заказе. Без указания марки (МЧ/МЧВП) и состояния (Т/М) — путь к несоответствию.
- Отсутствие требования к сертификату с химическим справом. Доверяй, но проверяй.
- Игнорирование проверки овальности. Круглая проволока может быть овальной в сечении.
- Экономия на входном контроле. Дешёвая партия с дефектами структуры «съест» больше на браке.
- Неправильное хранение. Влажность ведёт к окислению поверхности.
Обучите кладовщиков: молибден не любит влагу. На практике в Новосибирске после организации сухого склада брак по коррозии упал с 12% до 1%. И это важно.
Вопросы по подбору и применению
Можно ли заменить проволоку МЧ на МЧВП?
Да, МЧВП чище и пластичнее. Обратная замена не рекомендуется для ответственных узлов.
Какой диаметр выбрать для спиралей?
Зависит от мощности лампы. Обычно 0.015–0.1 мм для нити, 0.3–0.5 мм для держателей. Смотрите чертеж.
Где купить проволоку с гарантией соответствия?
Запрашивайте сертификат на партию, сверяйте маркировку. Бюджет на входной контроль окупается.
Чем заменить, если нет в наличии?
Импортные аналоги (Plansee), но проверяйте химический состав. Цена может быть выше на 50–100%.
Как хранить, чтобы не окислилась?
Сухое помещение, герметичная упаковка, влагопоглотители. Проходили проверку.
Заключение
ГОСТ 27266-87 — рабочий стандарт для электровакуумной отрасли. Не архаика, а инструмент. Если у вас источники света, вакуумные узлы или жёсткий бюджет на качество — эта проволока может дать выигрыш в надёжности. Считали. Проверяли. Работает. При подборе учитывайте марку, состояние, диаметр и условия хранения. И не экономьте на входном контроле. Затраты окупятся. Инвестиции в грамотный материал всегда возвращаются. Без вариантов.
