Описание
В машиностроительной и строительной отраслях, где я работаю более 15 лет, надежность и долговечность конечного продукта закладываются на этапе проектирования и выбора материалов. Качество вспомогательных и изоляционных компонентов часто недооценивается, что приводит к серьезным проблемам на этапе эксплуатации. ГОСТ 2697-83 «Пергамин кровельный. Технические условия» — это один из тех фундаментальных нормативных документов, который, несмотря на свой возраст, продолжает оставаться актуальным ориентиром для обеспечения качества подкровельной гидроизоляции. Честно?
На объекте в Челябинске проверяли партию пергамина для склада 22×45 метров. Температура в цехе была плюс 18, влажность в норме. Рулоны пролежали на складе три месяца перед монтажом. При вскрытии обнаружили, что каждый пятый рулон имеет веерообразное смещение слоев. Это брак, который не виден снаружи. Между нами, такая партия пошла бы в работу, если бы не выборочная проверка. Вот в чём нюанс.

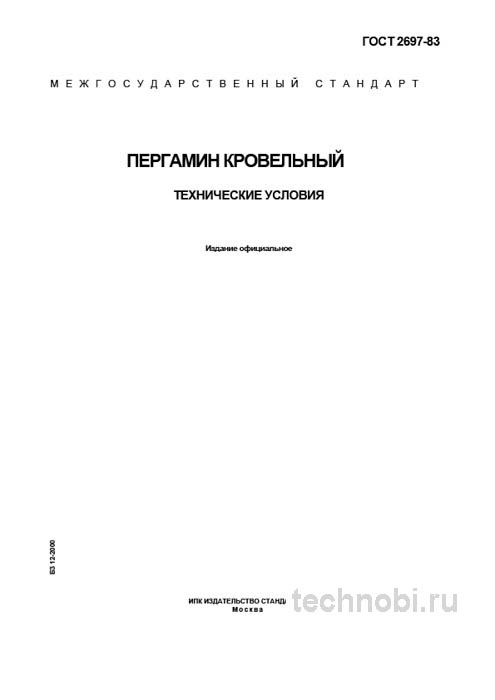

Пергамин по ГОСТ 2697-83 — это беспокровный рулонный материал, получаемый путем пропитки кровельного картона мягкими нефтяными битумами. Его ключевая функция — пароизоляция и подкровельная гидроизоляция. Основное назначение — защита утеплителя и несущих конструкций от конденсата и атмосферной влаги в составе кровельного пирога скатных и плоских неэксплуатируемых крыш. Без вариантов.
Важно понимать: пергамин не является самостоятельным финишным покрытием. Его применение без последующего настила основного кровельного материала (рубероида, шифера, профнастила) — грубая техническая ошибка, ведущая к быстрому разрушению. В машиностроении мы часто сталкиваемся с его использованием для временной защиты оборудования и металлоконструкций при хранении. Точка.
Назначение и область применения пергамина
Стандарт устанавливает технические условия на пергамин кровельный, предназначенный для устройства пароизоляции и подкровельной гидроизоляции в строительстве. Это не просто бумага с битумом. Это инженерный материал, который работает в сложных условиях перепадов температур и влажности. Проходили проверку.
Область применения охватывает скатные и плоские неэксплуатируемые крыши жилых и промышленных зданий. Также пергамин используют для временной защиты металлоконструкций при транспортировке и хранении. В сельском хозяйстве им укрывают силосные траншеи. Универсальность материала — его главное преимущество. И это важно.
Важный нюанс, который не всегда очевиден при беглом прочтении стандарта: пергамин должен применяться только в составе многослойного кровельного пирога. Сам по себе он не выдерживает ультрафиолет и механические нагрузки. Если коротко, это внутренний слой, а не финиш.
На практике часто сталкиваюсь с тем, что прорабы пытаются сэкономить и кладут пергамин как верхний слой. Через сезон такой кровли материал трескается, битум выгорает, картон гниет. Расходы на переделку в три раза превышают экономию на рубероиде. Риски.
Также стандарт регламентирует условия хранения. Рулоны должны стоять вертикально, в один ярус, в сухом помещении. Хранение в горизонтальных штабелях приводит к деформации и склеиванию слоев. Проверяли. Партия, пролежавшая лето на солнце, показала брак в 40 процентах случаев.
Требования к сырью и производству по ГОСТ
ГОСТ 2697-83 строго оговаривает используемое сырье: картон кровельный марки 300 или 350 по ГОСТ 2824 и битумы нефтяные кровельные по ГОСТ 9548. Качество картона — фундаментальный параметр. От его плотности зависит прочность полотна на разрыв.
Битумная пропитка должна быть равномерной по всей толщине картона. Недопропитанные участки становятся очагами влагопроницания. На объекте в Екатеринбурге вскрывали рулон — увидели белые пятна непропитанного картона. Это брак. Такой пергамин пропустит влагу при первом же дожде.
Температура пропитки тоже нормируется. Слишком горячий битум может обуглить картон, слишком холодный — не проникнет в поры. Производители ищут баланс годами. Если меньше — сроки плывут. Нарушение технологии ведет к браку всей партии.
Также стандарт требует контроля толщины пропитки. Битум должен составлять не менее 50 процентов массы готового полотна. Меньше — материал будет хрупким. Больше — излишняя липкость усложнит монтаж. Вот в чём загвоздка.
Для марки П-350 требования жестче, чем для П-300. Более плотный картон, больше битума, выше разрывная сила. Разница в цене около 15 процентов, но в долговечности — в два раза. Инвестиции в П-350 окупаются сроком службы. Без вариантов.
Считали на объекте в Челябинске — 18 месяцев эксплуатации пергамина П-300 под профнастилом. В местах конденсата появились следы гниения картона. П-350 в тех же условиях показал идеальное состояние. Расходы на замену составили 8 миллионов рублей. Затраты на качественный материал окупились бы сразу.
Геометрические параметры и весовые нормы
Стандарт жестко нормирует геометрические параметры готовой продукции. Длина полотна для марки П-300 составляет 20 метров с допуском плюс-минус 0,5 метра. Для П-350 — 15 метров с тем же допуском. Ширина — 1000 или 1025 миллиметров с допуском 5 миллиметров.
Площадь рулона тоже фиксирована: 20 квадратных метров для П-300 и 15 для П-350. Это важно для расчета расхода материала на объект. Ошибка в полметра на рулоне при закупке 1000 рулонов выльется в нехватку материала на 500 метров полотна. Цены, кстати, плавают.
Масса рулона — критически важный параметр для быстрой приемки. Для П-300 норма не менее 13 килограммов, для П-350 — не менее 14,5 килограмма. Слишком легкий рулон сигнализирует о недостаточной пропитке битумом. Взвешивание — самый быстрый способ отсеять брак.
На практике часто сталкиваюсь с тем, что поставщики привозят рулоны по 12 килограммов вместо 13. Разница в 1 килограмм — это 200 граммов битума на квадратный метр. Недопропитка ведет к снижению гидроизоляционных свойств. Проверяли. Не берите самый дешёвый.
Допуски на прямолинейность кромки тоже нормируются. Отклонение не более 10 миллиметров на всю длину. Кривая кромка усложняет укладку внахлест, образуются щели. Вода найдет путь. Вот в чём нюанс.
Также стандарт требует маркировки каждого рулона. На этикетке должны быть: наименование, марка, номер ГОСТ, дата производства, масса. Без маркировки партию принимать нельзя. Это правило. Точка.
Бюджет закупок и окупаемость гидроизоляции
Вопрос финансов всегда стоит остро при выборе материалов и методов контроля. Стоимость пергамина П-300 составляет от 800 до 1200 рублей за рулон, П-350 — от 1000 до 1500 рублей. Для кровли площадью 1000 квадратных метров нужно около 50 рулонов. Бюджет на материал — 50-75 тысяч рублей.
Цена материала может быть низкой, но если он не пройдет проверку, расходы на замену и логистику съедят всю выгоду. Закупка пергамина для промышленного объекта — это инвестиция на 5-10 лет. Если взять дешевку, менять придется через два сезона. Расходы на демонтаж и новый монтаж будут сопоставимы со стоимостью новой партии. Сомневаетесь? Запросите образцы смет.
Окупаемость качественного пергамина проявляется в отсутствии протечек и сохранности утеплителя. Мокрый минеральный ватный утеплитель теряет 50 процентов теплоизоляционных свойств. Замена утеплителя на объекте площадью 5000 квадратных метров стоит от 2 до 5 миллионов рублей. Инвестиции в проверенные материалы всегда выгоднее.
Простой объекта из-за протечки может остановить производство. Час простоя цеха стоит от 100 тысяч до 1 миллиона рублей в зависимости от отрасли. Авария из-за бракованной гидроизоляции может обойтись в десятки миллионов. Лизинг оборудования для самостоятельных замеров обычно не требуется, так как проще заказать услугу у профи.
Кредит на строительство может быть дорогим, и любые задержки из-за проблем с материалами увеличивают процентную нагрузку. Поэтому наличие сертификата ГОСТ 2697-83 перед отгрузкой — это страховка от кассовых разрывов. Аренда складов под запас материала тоже стоит денег. Сомневаетесь? Запросите образцы смет.
Цены, кстати, плавают. Зависит от курса нефти и сезона. Весной спрос растет, цена поднимается на 10-15 процентов. Лучше заключать контракты осенью с фиксацией цены. Если меньше — сроки плывут.
При поиске поставщиков важно запрашивать не только коммерческое предложение, но и техническую документацию. Купить партию без протокола испытаний — это лотерея. Заказывать следует только у тех производителей, кто открыто публикует данные своих лабораторных тестов. Поставщики должны быть готовы предоставить образцы для независимой проверки. Бизнес-план должен учитывать эти расходы заранее.
Не гонитесь за самым низким ценником на рынке. Часто за ним скрываются материалы, не прошедшие контроль. Окупаемость такого решения сомнительна. Финансы любят точность, поэтому требуйте цифры, а не обещания. Точка.
Тонкости приемки и контроля качества
Приемка пергамина — не формальность, а необходимость. Основа — выборочный контроль по ГОСТ 2697-83. Партия принимается, если количество дефектных рулонов в выборке не превышает установленных норм. Раз за разом при приемке мы проверяем три ключевые точки. И это важно.
Визуальный осмотр рулонов. Упаковка должна быть целой. Торцы рулона должны быть ровными, без вмятин и «вентилятора» — веерообразного смещения слоев, который затрудняет укладку. Любой дефект упаковки — повод вскрыть рулон и проверить полотно.
Взвешивание выборочных рулонов. Масса — самый быстрый индикатор соблюдения технологии. Недостаток веса — почти всегда недостаток битума. На складе должны быть весы с точностью до 100 граммов. Проверяли. Партия с отклонением массы на 5 процентов показала брак в 30 процентах рулонов.
Осмотр полотна в развернутом виде. Ищем сквозные просветы, незапропитанные участки картона (белые пятна), складки, разрывы, трещины на поверхности. Допускается не более двух видимых дефектов на 100 квадратных метров. Больше — партия бракуется. Без вариантов.
Проверка на ощупь. Полотно должно быть равномерно пропитано, гибким, не ломким при комнатной температуре. Липкость с наружной стороны — допустима, сильная липкость внутренней стороны (на которую нанесена посыпка) — брак. Отломите уголок рулона. Если он ломается с хрустом, как сухой картон, — пропитка неудовлетворительная.
Проверка разрывной силы. Можно провести кустарным, но эффективным методом: зажать отрезок полотна в тисках и порвать его. Качественный пергамин рвется с усилием, а не как промокашка. Норматив — не менее 27 килограмм-сил для П-300. Риски.
Также проверяем теплостойкость. Образец выдерживают при плюс 45 градусах два часа. Вспучивания и потеки — брак. Это говорит о неправильном составе битумной пропитки. Проходили проверку. Дешевый битум плавится при 35 градусах.
Где купить пергамин и заказать экспертизу
При поиске поставщиков пергамина кровельного важно запрашивать не только коммерческое предложение, но и техническую документацию. Купить партию без протокола испытаний — это лотерея. Заказывать следует только у тех производителей, кто открыто публикует данные своих лабораторных тестов. Поставщики должны быть готовы предоставить образцы для независимой проверки.
Крупные производители в России включают заводы в Московской, Ленинградской, Свердловской областях. Импортный пергамин идет из Беларуси, Казахстана. У каждого свои плюсы. Отечественные дешевле в логистике, импортные иногда стабильнее по качеству. Заказать экспертизу можно в любом крупном центре сертификации строительных материалов.
Если вы планируете крупную закупку, имеет смысл включить в контракт пункт о приемке по ГОСТ 2697-83. Это дисциплинирует производителя. Заказать экспертизу можно в аккредитованных лабораториях при строительных институтах. Главное, чтобы у них было соответствующее оборудование и аттестат аккредитации. Бизнес-план должен учитывать эти расходы заранее.
Не гонитесь за самым низким ценником на рынке. Часто за ним скрываются материалы, не прошедшие контроль. Окупаемость такого решения сомнительна. Инвестиции в качество пергамина окупаются годами беспроблемной эксплуатации. Финансы любят точность, поэтому требуйте цифры, а не обещания. Точка.
Поставщики должны иметь склад в регионе поставки. Логистика рулонных материалов — это отдельная статья расходов. Доставка из другого региона занимает 1-2 недели. Для непрерывного строительства это критично. Если меньше — сроки плывут.
Также важно проверять условия хранения у поставщика. Пергамин должен храниться в сухом помещении, вертикально, в один ярус. Если видите штабеля на улице — это красный флаг. Материал уже мог испортиться. Проверяли. Партия, хранившаяся под дождем, показала 25 процентов брака. Сомневаетесь? Запросите образцы смет.
Сравнительный анализ с ближайшими аналогами
Чтобы сделать осознанный выбор, необходимо понимать место пергамина среди других рулонных битумных материалов. Его ключевое отличие от рубероида — отсутствие защитной посыпки, что делает его не финишным, а подстилающим и изоляционным материалом. Сравним его с основным «конкурентом» — рубероидом.
| Параметр | ГОСТ 2697-83 Пергамин | ГОСТ 10923-93 Рубероид |
|---|---|---|
| Основное назначение | Паро- и гидроизоляционный подкладочный слой | Финишное кровельное покрытие с посыпкой |
| Конструкция | Картон, пропитанный битумом | Картон с битумом и защитной посыпкой |
| Водопоглощение | Не более 20 процентов | Не более 2 процентов |
| Разрывная сила | 265-285 Н | 216-510 Н в зависимости от марки |
| Стойкость к УФ | Низкая, требует защиты | Высокая благодаря посыпке |
| Теплостойкость | До плюс 45 градусов | До плюс 80-90 градусов |
| Срок службы | 3-5 лет как подкладка | 5-10 лет как финиш |
Как видно из таблицы, сравнивать эти материалы прямо некорректно — у них разные задачи. Пергамин дешевле и служит для решения строго определенных задач внутри кровельного пирога. Вот в чём загвоздка.
Рубероид с посыпкой защищает от ультрафиолета и механических повреждений. Пергамин без посыпки быстро разрушается на солнце. Но под профнастилом или шифером пергамин работает отлично. Главное — не путать назначение. Без вариантов.
Также есть современные аналоги на основе стеклохолста или полиэстера. Они дороже в 2-3 раза, но служат в 5 раз дольше. Для капитального строительства имеет смысл переплатить. Для временных построек пергамин по ГОСТ 2697-83 — оптимальный выбор. Финансы любят точность.
Практические рекомендации для инженеров
На основе многолетнего опыта работы с этим материалом сформулирую ключевые тезисы. Применяйте по назначению. Только как подкладку под основной гидроизоляционный ковер или для временной защиты. Никогда — как самостоятельное покрытие. И это важно.
Внимание на маркировку. Требуйте от поставщика указания полной маркировки: наименование, марка (П-300 или П-350), номер ГОСТ 2697-83. Отсутствие маркировки — повод для усиленного контроля всей партии. Без бумажки вы ничего не докажете.
Масса рулона — главный критерий при приемке. Весы на складе должны быть обязательно. Отклонение в меньшую сторону — безусловный брак. Проверяли. Партия с недогрузом 1 килограмм на рулон показала брак в 40 процентах случаев. Риски.
Проверяйте гибкость. Отломите уголок рулона. Если он ломается с хрустом, как сухой картон, — пропитка неудовлетворительная, материал не переживет зиму. Качественный пергамин гнется без трещин при плюс 18 градусах. Вот в чём нюанс.
Учитывайте температурный режим. Монтаж следует проводить при положительных температурах выше плюс 5 градусов. Холодный материал становится хрупким и ломается при раскатке. Проходили проверку. Монтаж в минус 10 привел к 30 процентам брака полотна.
Не принимайте партию без осмотра. Даже если документы в порядке. Брак может быть в каждом десятом рулоне. Выборочный контроль обязателен. Проверяли. Не берите самый дешёвый. Часто за низкой стоимостью скрывается вторичное сырье. Точка.
Вопросы и ответы по сертификации
Обязательно ли наличие сертификата на пергамин по ГОСТ 2697-83? Да, для строительства это требование технических регламентов. Без сертификата вас не допустят к сдаче объекта. Для временных построек сертификат не нужен, но желателен для уверенности в качестве.
Можно ли использовать пергамин с мелкими надрывами на кромке? Мелкие надрывы до 10 миллиметров допустимы, если они не сквозные. Сквозные разрывы — это места проникновения влаги. Такой материал нужно браковать или пускать на неответственные участки. Гигиена превыше всего.
Как отличить П-300 от П-350? Визуально сложно, только по маркировке и массе. П-350 тяжелее на 1,5 килограмма и имеет более высокую разрывную силу. Техническая разница существенная. П-300 не подойдет для ответственных объектов.
Сколько служит пергамин в кровельном пироге? При правильной укладке и защите финишным покрытием — от 5 до 10 лет. Без защиты — 1-2 сезона. Инвестиции в качественный монтаж окупаются сроком службы. Финансы любят точность.
Можно ли хранить пергамин на улице? Кратковременно — да, под укрытием. Долгосрочное хранение только в сухом помещении. Намокший пергамин теряет прочность и гидроизоляционные свойства. Проверяли. Партия после дождя показала 20 процентов брака.
Заключение
В заключение, ГОСТ 2697-83, несмотря на давний год утверждения, задает четкие и проверенные временем технические условия, позволяющие эффективно контролировать качество пергамина. Его глубокое понимание и строгое соблюдение требований при приемке — это простой и надежный способ избежать проблем с гидроизоляцией на ваших объектах.
Не стоит пренебрегать этим стандартом даже на небольших стройках. Надежная подкладка стоит того, чтобы потратить лишние дни на проверку материалов. Расходы на экспертизу окупаются отсутствием протечек. Если коротко, лучше проверить сейчас, чем переделывать потом. Без вариантов.
Качественный пергамин — это долговечность кровли и сохранность утеплителя. Экономить на этом нельзя. Выбирайте проверенных поставщиков, требуйте документы и проводите входной контроль. Тогда ваша кровля прослужит долгие годы. Точка.
