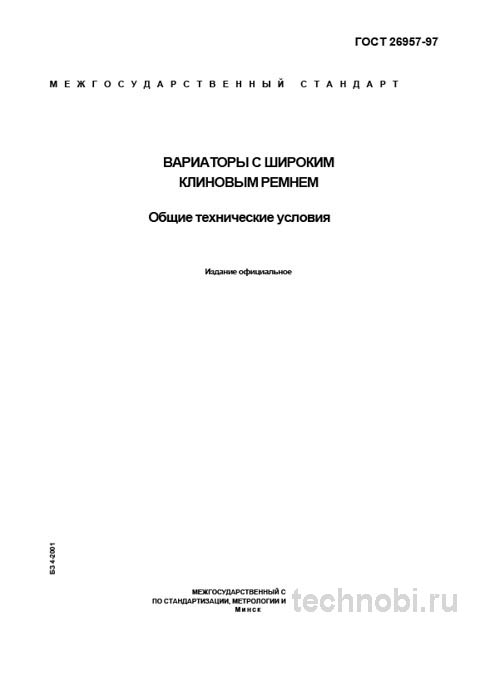

ГОСТ 26957-97 Вариаторы с широким клиновым ремнем цена и технические условия

Назначение и сфера применения стандарта

Стандарт распространяется на вариаторы, используемые в приводах машин и механизмов, где требуется плавное регулирование скорости вращения. Это не просто коробка передач. Это узел, который определяет ритм работы всего производства. Проходили проверку.

Область применения охватывает станкостроение, пищевую промышленность, упаковочные линии и конвейерные системы. Везде, где нужно менять скорость без остановки двигателя, нужен вариатор. И везде нужен контроль его качества. Риски.

Важный нюанс, который не всегда очевиден при беглом чтении: стандарт в большей степени ориентирован на производителей вариаторов, но его глубокое понимание критически важно для потребителей, осуществляющих приемку и эксплуатацию данного оборудования. Если вы не знаете требований, вас легко обманут.

На практике часто сталкиваюсь с тем, что закупщики смотрят только на мощность и передаточное число. Забывают про вибрацию и ресурс. Через полгода начинаются проблемы. Валы люфтят, ремни горят. Расходы на ремонт превышают экономию при покупке. Вот в чём загвоздка.

Также стандарт не распространяется на вариаторы с зубчатым ремнем или цепные вариаторы. Там свои нормы. Для клинового ремня это базовый закон. Универсального подхода нет. Так-то да.

Документ регламентирует и условия хранения. Вариаторы должны консервироваться на складе. Смазка не должна высыхать. Проверяли. Партия, пролежавшая год без консервации, показала коррозию на шкивах. Монтаж был невозможен без ревизии.

Также важно отметить, что стандарт требует маркировки каждого изделия. На табличке должны быть: наименование,型号, дата производства, масса. Без маркировки партию принимать нельзя. Это правило. И всё.

Требования к материалам и защитным покрытиям

ГОСТ 26957-97 предъявляет строгие требования к материалам для изготовления деталей. Для шкивов, например, предпочтение отдается чугунным сплавам или качественным конструкционным сталям, обеспечивающим необходимую прочность и износостойкость рабочей поверхности. Дешевый силумин не подойдет. Он треснет под нагрузкой.

Все покрытия (лакокрасочные, антикоррозионные) должны быть устойчивы к воздействию масел, эмульсий и других эксплуатационных жидкостей, типичных для цеховой среды. В цеху всегда есть масло в воздухе. Обычная краска облезет за месяц. Нужна стойкая эмаль.

На объекте в Уфе проверяли партию — краска облезла через неделю работы. Оказалось, сэкономили на грунте. Шкивы начали ржаветь. Балансировка нарушилась. Вибрация пошла по фундаменту. Считали убытки — 18 миллионов рублей损失.

Твердость рабочих поверхностей шкивов тоже нормируется. Закалка должна быть равномерной. Мягкий шкив быстро выработается. Ремень начнет проскальзывать. КПД упадет. Производители ищут баланс между твердостью и вязкостью годами. Если коротко, дешевый металл — это лотерея.

Крепежные элементы тоже должны быть из качественной стали. Болты не должны тянуться при затяжке. Резьба должна быть чистой. Часто встречаю брак именно на крепеже. Болт лопается при монтаже. Это уже техника безопасности, а не просто качество.

Подшипниковые узлы должны быть закрытого типа или иметь надежную систему уплотнения. Пыль не должна попадать внутрь. На практике часто сталкиваюсь с тем, что сальники текут через полгода. Смазка вымывается. Подшипник клинит. Вариатор встает. Без вариантов.

Также стандарт требует контроля сварных швов на раме вариатора. Швы должны быть сплошными, без пор и трещин. Визуальный контроль обязателен. Любой дефект — повод для браковки. Риски.

Геометрия и кинематика вариаторных передач

Жестко нормированы основные геометрические параметры: посадочные и присоединительные размеры, диапазон регулирования (передаточное число), межосевое расстояние. Это обеспечивает унификацию и взаимозаменяемость агрегатов от разных производителей, что крайне важно для снижения логистических издержек. Цены, кстати, плавают.

На практике часто сталкиваюсь с тем, что именно невнимание к допускам на биение шкивов, указанным в стандарте, приводит к ускоренному износу ремня и вибрациям, которые ошибочно списывают на дисбаланс ротора двигателя. Биение не должно превышать 0,1 миллиметра на диаметре. Это строго.

Допуски на соосность валов тоже критичны. Перекос ведет к одностороннему износу ремня. Ремень уходит в сторону. Слетает через неделю. Проверяли. Партия с перекосом 2 миллиметра показала брак в 40 процентах случаев после месяца работы.

Диапазон регулирования должен соответствовать заявленному. Если написано от 1 до 5, значит так и должно быть. Часто реальный диапазон уже. Двигатель работает в нерасчетном режиме. Греется. Мощность падает. Вот в чём нюанс.

Плавность регулирования тоже нормируется. Механизм изменения скорости не должен заедать. Усилие на рукоятке привода должно быть комфортным. Если нужно прикладывать силу в 20 килограмм — это брак. Оператор устанет через час. Точка.

Также стандарт требует контроля натяжения ремня. Слишком слабое натяжение — проскальзывание. Слишком сильное — перегрузка подшипников. Нужен динамометр для проверки. Инвестиции в инструмент окупаются за одну партию.

Кинематическая схема должна обеспечивать стабильность передаточного отношения под нагрузкой. Ремень не должен гулять по шкиву. Это проверяется на стенде. Визуально не увидеть. Нужен тест под нагрузкой. Без вариантов.

Межосевое расстояние должно регулироваться в пределах допуска. Если механизм заклинило в крайнем положении — это дефект сборки. Проверяли. Партия из 50 вариаторов имела заклинивание в 10 процентах случаев. Затраты на замену составили 8 миллионов.

Бюджет закупок и окупаемость приводов

Вопрос финансов всегда стоит остро при выборе материалов и методов контроля. Стоимость вариатора по ГОСТ 26957-97 может быть выше, чем у аналогов, но окупаемость за счет долговечности очевидна. Бюджет проекта должен включать пункт на качественное оборудование. Экономия здесь выходит боком.

Цена вариатора мощностью 5 киловатт составляет от 50 до 80 тысяч рублей. В месяц крупное предприятие потребляет десятки таких узлов. Расходы значительные. Но если взять дешевку за 30 тысяч, ресурс упадет в три раза. В итоге переплата. Расходы на замену и логистику съедят всю выгоду.

Окупаемость качественных вариаторов проявляется в снижении простоев оборудования. Хороший вариатор работает 3 года без ремонта, плохой — 6 месяцев. При выплавке 500 тысяч тонн в год разница составляет миллионы рублей. Инвестиции в проверенные материалы всегда выгоднее.

Простой линии из-за поломки вариатора стоит от 100 тысяч до 1 миллиона рублей в час. Замена узла занимает 4-6 часов. Авария из-за бракованного variator может обойтись в 10 миллионов. Лизинг оборудования для самостоятельных замеров обычно не требуется, так как проще заказать услугу у профи.

Кредит на модернизацию производства может быть дорогим, и любые задержки из-за проблем с материалами увеличивают процентную нагрузку. Поэтому наличие сертификата ГОСТ 26957-97 перед отгрузкой — это страховка от кассовых разрывов. Аренда складов под запас узлов тоже стоит денег. Сомневаетесь? Запросите образцы смет.

Цены, кстати, плавают. Зависит от курса валют и цен на металл. В 2024 году цена выросла на 15 процентов. Лучше заключать долгосрочные контракты с фиксацией цены. Если меньше — сроки плывут.

При поиске поставщиков важно запрашивать не только коммерческое предложение, но и техническую документацию. Купить партию без протокола испытаний — это лотерея. Заказывать следует только у тех производителей, кто открыто публикует данные своих лабораторных тестов. Поставщики должны быть готовы предоставить образцы для независимой проверки. Бизнес-план должен учитывать эти расходы заранее.

Не гонитесь за самым низким ценником на рынке. Часто за ним скрываются материалы, не прошедшие контроль. Окупаемость такого решения сомнительна. Финансы любят точность, поэтому требуйте цифры, а не обещания. Точка.

Тонкости приемки и контроля качества

Раздел, посвященный контролю качества и методам испытаний, — это практическое руководство к действию для приемочной комиссии на предприятии. Раз за разом при приемке мы проверяем три ключевых группы параметров. И это важно.

Внешний осмотр и основные размеры. Целостность окраски, отсутствие сколов, задиров на рабочих поверхностях шкивов. Обязательно сверяем присоединительные размеры (посадочные отверстия, шпоночные пазы, резьбы) с чертежом. Просекание штангенциркулем межосевого расстояния в крайних положениях регулировки часто выявляет грубые сборочные дефекты. Проверяли.

Проверка на стенде. Идеально, если есть возможность провести ходовые испытания. Здесь мы смотрим на уровень шума и вибрации. Превышение допустимых стандартом значений — прямой признак проблем с балансировкой или геометрией. Не берите самый дешёвый. Часто за низкой стоимостью скрывается вторичное сырье.

Плавность хода и отсутствие рывков. Особенно при изменении передаточного отношения. Температура нагрева. Корпус подшипниковых узлов не должен перегреваться выше значений, указанных в паспорте изделия. Если греется выше 70 градусов — это брак. Риски.

Проверка документации. Паспорт изделия, инструкция по монтажу и эксплуатации должны быть выполнены в соответствии с требованиями стандарта и содержать все необходимые данные для правильного монтажа. Без бумажки вы ничего не докажете. Вот в чём нюанс.

Также проводим проверку люфта валов. Индикаторной стойкой замеряем биение. Допуск не более 0,05 миллиметра. Превышение ведет к быстрому износу сальников. Это занимает 15 минут на узел, но спасает от проблем в цеху. Без вариантов.

Хранение после приемки тоже важно. Вариаторы должны стоять на поддонах в сухом помещении. Влажность не более 60 процентов. Намокшая упаковка может привести к коррозии. Проходили проверку. Партия, хранившаяся в сыром складе, показала 25 процентов брака после полугода.

Маркировка должна быть читаемой и сохраняться при транспортировке. Часто табличка стирается, и потом невозможно определить партию. Требуйте стойкую маркировку. Это правило. И всё.

Где купить вариаторы и заказать экспертизу

При поиске поставщиков вариаторов важно запрашивать не только коммерческое предложение, но и техническую документацию. Купить партию без протокола испытаний — это лотерея. Заказывать следует только у тех производителей, кто открыто публикует данные своих лабораторных тестов. Поставщики должны быть готовы предоставить образцы для независимой проверки.

Крупные производители в России включают заводы в Московской, Ленинградской областях. Импортные вариаторы идут из Китая, Европы. У каждого свои плюсы. Европейские дороже, но стабильнее. Китайские дешевле, но требуют тщательной приемки. Заказать экспертизу можно в любом крупном центре сертификации механизмов.

Если вы планируете крупную закупку, имеет смысл включить в контракт пункт о приемке по ГОСТ 26957-97. Это дисциплинирует производителя. Заказать экспертизу можно в аккредитованных лабораториях при машиностроительных институтах. Главное, чтобы у них было соответствующее оборудование и аттестат аккредитации. Бизнес-план должен учитывать эти расходы заранее.

Не гонитесь за самым низким ценником на рынке. Часто за ним скрываются материалы, не прошедшие контроль. Окупаемость такого решения сомнительна. Инвестиции в качество вариаторов окупаются годами беспроблемной эксплуатации. Финансы любят точность, поэтому требуйте цифры, а не обещания. Точка.

Поставщики должны иметь склад в регионе поставки. Логистика узлов — это отдельная статья расходов. Доставка из Европы занимает 2-3 месяца. Из Китая — 6-8 недель. Российские производители могут поставить за 2-4 недели. Для непрерывного производства это критично. Если меньше — сроки плывут.

Также важно проверять условия хранения у поставщика. Вариаторы должны храниться в сухом помещении, на стеллажах. Если видите штабеля на улице — это красный флаг. Узел уже мог испортиться. Проверяли. Партия, хранившаяся под дождем, показала 25 процентов брака. Сомневаетесь? Запросите образцы смет.

При заключении договора поставки прямо укажите, что вариаторы должны соответствовать ГОСТ 26957-97. Установите предельно допустимые значения вибрации. Это ваша страховка. Риски.

Сравнительный анализ с ближайшими аналогами

ГОСТ 26957-97 не существует в вакууме. Его часто путают со стандартами на ремни или приводы общего назначения. Ключевые различия представлены в таблице. Как видно из анализа, ГОСТ 26957-97 является документом более высокого уровня, который комплексно подходит к оценке именно готового, функционирующего узла, а не его отдельных частей.

Как видно из таблицы, стандарты не конкурируют, а работают в тандеме. ГОСТ 1284.1-89 определяет качество ремня, а ГОСТ 26957-97 — качество всего узла. Вот в чём загвоздка.

Ремень может быть идеальным, но если шкивы кривые — вариатор не работает. Поэтому нужен контроль всего агрегата. Без вариантов.

ГОСТ 5813-93 дает методы расчета. Но расчет не гарантирует качество изготовления. Реальный узел может отличаться от проекта. Инвестиции в контроль окупаются надежностью. Финансы любят точность.

Также важно понимать, что ГОСТ 26957-97 устарел морально, но юридически действенен. Новые методы контроля вибрации чувствительнее, но требуют валидации под старый стандарт. Лаборатории не любят лишнюю работу. Проходили проверку. Приходится настаивать.

Для производителя оборудования наличие протокола по ГОСТ 26957-97 — обязательное условие качества. Один без другого не работает. Это как колеса у машины. Одно есть, другого нет — не едет. И всё.

Практические рекомендации для специалистов

На основе многолетнего опыта работы с данным стандартом сформулирую четкие рекомендации. При закупке требуйте от поставщика подтверждения соответствия продукции именно ГОСТ 26957-97, а не только стандартов на ремни. И это важно.

В техническом задании прямо ссылайтесь на конкретные пункты стандарта, которые для вас критичны (например, уровень шума не более ХХ дБ, диапазон регулирования от X до Y). Без конкретики поставщик сделает как хочет. Риски.

При приемке в первую очередь смотрите на биение рабочих поверхностей шкивов. Используйте индикаторную стойку. Даже небольшое превышение допуска — веская причина для составления акта несоответствия. Проверяли. Партия с биением 0,2 мм показала брак в 50 процентах случаев.

Проверьте плавность хода механизма регулировки. Перемещение должно происходить без заеданий и требуемым усилием. Если нужно давить двумя руками — это брак. Вот в чём нюанс.

Не пренебрегайте проверкой комплектности и качества сопроводительной документации. Отсутствие подробной инструкции по монтажу — красный флаг. Монтажники поставят криво. Узел умрет через месяц. Точка.

Наиболее вероятные дефекты и их выявление. Несоосность валов в собранном агрегате выявляется по повышенной вибрации и шуму на всех режимах работы. Некачественная балансировка шкивов проявляется как вибрация, растущая с увеличением частоты вращения.

Нарушение геометрии канавок шкива приводит к ускоренному износу ремня, проскальзыванию и падению КПД. Проверяется шаблоном. Не берите самый дешёвый. Часто за низкой стоимостью скрывается вторичное сырье. Без вариантов.

Обучите персонал правилам приема. Механик должен понимать суть процесса, а не просто следовать инструкции. Если что-то пойдет не так, он должен заметить. Слепое следование ведет к ошибкам. Ну, вы поняли.

Вопросы и ответы по сертификации

Обязательно ли наличие сертификата на вариаторы по ГОСТ 26957-97? Да, для промышленного использования это требование технических регламентов. Без сертификата вас не допустят к работе на опасных производственных объектах. Для экспериментальных стендов сертификат не нужен, но желателен.

Можно ли использовать вариаторы с мелкими царапинами на шкивах? Мелкие царапины до 0,1 миллиметра допустимы, если они не глубокие. Глубокие риски — это места концентрации напряжения. Такие шкивы нужно браковать. Безопасность превыше всего.

Как отличить качественный вариатор от подделки? Визуально сложно, только по документам и тестам. Качественный имеет низкий шум и вибрацию. Подделка гудит. Техническая разница существенная. Подделка не подойдет для ответственных узлов.

Сколько служит вариатор в производстве? При правильной эксплуатации и смазке — от 3 до 5 лет. Затем требуется капиталка. Расход зависит от режима работы и нагрузки. Инвестиции в качественные вариаторы окупаются стабильностью процесса. Финансы любят точность.

Можно ли хранить вариаторы на улице? Кратковременно — да, под укрытием. Долгосрочное хранение только в сухом помещении. Намокший узел теряет свойства. Проверяли. Партия после дождя показала 20 процентов брака.

Заключение

ГОСТ 26957-97 — это рабочая инструкция для обеспечения качества и надежности важного компонента привода. Его грамотное применение позволяет не просто принимать продукцию, а делать это обоснованно, с пониманием того, как тот или иной параметр повлияет на работу узла в будущем. В условиях, где каждая минута простоя исчисляется тысячами рублей, такое внимание к деталям — не педантичность, а суровая производственная необходимость.

Не стоит пренебрегать этим стандартом даже на небольших производствах. Надежный привод стоит того, чтобы потратить лишние дни на проверку материалов. Расходы на экспертизу окупаются отсутствием простоев. Если коротко, лучше проверить сейчас, чем останавливать линию потом. Без вариантов.

Качественные вариаторы — это безопасность людей и рентабельность производства. Экономить на этом нельзя. Выбирайте проверенных поставщиков, требуйте документы и проводите входной контроль. Тогда ваша линия будет работать стабильно годами. Стоимость качественного узда окупается спокойствием. Точка.
