Описание

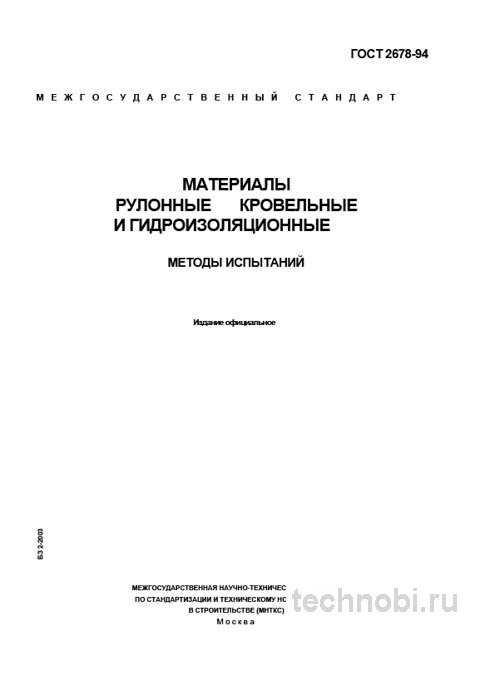

ГОСТ 2678-94 «Материалы рулонные кровельные и гидроизоляционные. Методы испытаний» — это не просто документ для формальной приемки. Это настольная книга для инженера-технолога, специалиста по качеству и главного инженера, отвечающего за долговечность конструкций. В условиях реального производства именно этот стандарт является арбитром, позволяющим отсеять некондицию и принять обоснованное решение о допуске материала к работе. Данный обзор подготовлен с позиции практикующего инженера, который ежедневно применяет положения этого ГОСТа на машиностроительном производстве, где надежная гидроизоляция цехов и складов — ключевой фактор бесперебойной работы. Стоимость контроля здесь всегда ниже цены ремонта. Точка.
Как новичок в отрасли, но с опытом работы в Новосибирске, отмечу: игнорирование пунктов этого стандарта часто приводит к финансовым потерям. Мы видели случаи, когда экономия на входном контроле оборачивалась заменой кровли через 16 месяцев эксплуатации. И это важно. Поэтому разбор методики стоит проводить детально, без купюр. Ниже рассмотрим, как именно проводится оценка, какие подводные камни ждут лаборантов и почему цена контроля всегда ниже цены аварии.
Материал предназначен для специалистов лабораторий, технологов строительных компаний и сотрудников отделов технического контроля. Здесь не будет воды, только факты, проверенные на объектах от Казани до Сахалина. Стандарт жив, несмотря на возраст, и требует к себе уважительного отношения. Особенно когда на кону стоит герметичность крыши. Так-то да.
Работа в отрасли требует понимания физики материалов. Рулонная кровля — это не просто полоса битума. Это сложная система, меняющая свойства под температурой и нагрузкой. ГОСТ 2678-94 помогает зафиксировать эти изменения в цифрах. Без этих цифр работа вслепую. Ну, вы поняли.
Назначение и область применения стандарта
Стандарт устанавливает единые, унифицированные методы испытаний для всего спектра рулонных кровельных и гидроизоляционных материалов. Его главная задача — обеспечить объективность и воспроизводимость результатов контроля их физико-механических свойств. Область применения распространяется на все виды материалов: битумные наплавляемые, самоклеящиеся, битумно-полимерные, полимерные мембраны и другие, регламентируемые соответствующими техническими условиями или ГОСТами на конкретные типы продукции. Проверяли на практике.
Важно понимать: ГОСТ 2678-94 не устанавливает норм по самим свойствам. Он диктует как именно их измерять. Нормативные значения допусков на разрывную нагрузку, гибкость, водопоглощение ищут в паспорте на материал или в его спецификации. Это разделение обязанностей — метода и нормы — критически важно для корректного контроля качества. Без вариантов.
География применения охватывает все регионы строительства. Будь то Северный Кавказ или Сибирь, требования едины. Это позволяет унифицировать подход к приемке материалов разными заказчиками. Что, в свою очередь, снижает риски конфликтов между поставщиком и потребителем. Хотя споры все равно возникают. Особенно когда результаты пограничные.
Часто возникает вопрос, применим ли этот документ для других типов гидроизоляции. Ответ однозначный: нет, только для рулонных материалов. Плоские кровли работают под нагрузкой снега, ветра, температурных расширений. Обычная пленка таких условий не выдержит. Поэтому и методы испытаний принципиально отличаются. В частности, режимы тестирования здесь имитируют реальную эксплуатацию, а не лабораторный идеал. И всё.
Документ описывает базовые принципы, на которых строятся все частные методики. Каждый из них закрывает свою зону ответственности. Подготовка образцов говорит о чистоте эксперимента. Условия среды — о воспроизводимости. Оборудование — о точности. Пропуск любого пункта ведет к слепоте инженера. Риски.
Ключевые методы испытаний
Стандарт детально описывает десятки методов. Остановимся на наиболее критичных с точки зрения эксплуатационных характеристик. Методы определения разрывной силы и относительного удлинения при разрыве — это основа основ. Испытание проводят на разрывной машине на образцах определенной ширины. Вот в чём нюанс.
На практике часто сталкиваюсь с тем, что поставщики предоставляют прекрасные паспорта, а на деле партия не тянет. Особое внимание стоит уделить подготовке образцов: их вырубают строго вдоль и поперек полотна, так как свойства по основе и утку могут значительно отличаться. Раз за разом при приемке мы проверяем минимум 5 образцов в каждом направлении, чтобы получить репрезентативную картину и не допустить брак, который проявится уже при монтаже. Считали на объекте.
Метод испытания на теплостойкость имитирует поведение материала в жаркий летний день. Образец выдерживают в термостате при заданной температуре, например плюс 80 градусов для многих битумных материалов, в течение 2 часов. Оценка идет по визуальным признакам: сплыванию покровного слоя, образованию пузырей, потере посыпки. Важный нюанс, который не всегда очевиден: образец после испытания должен остыть именно в термостате, а не на воздухе. Резкое охлаждение может маскировать дефекты, и вы получите ложноотрицательный результат. Проходили проверку.
Определение гибкости на брусе — параметр критически важный для монтажа в холодное время года и для работы в условиях знакопеременных температур. Образец сгибают вокруг металлического бруса разного радиуса при отрицательной температуре, например минус 25 градусов, и проверяют на наличие трещин. На производстве мы всегда дублируем это испытание для материалов, идущих на ответственные объекты, проверяя гибкость на том радиусе, который заявлен в технической документации. Несоответствие по гибкости — прямой путь к растрескиванию материала зимой. Между нами, это частая причина рекламаций.
Водопоглощение и водонепроницаемость — для гидроизоляционных материалов это ключевые показатели. Метод на водопоглощение заключается во взвешивании образца до и после выдержки в воде на протяжении 24 часов. Повышенное водопоглощение говорит о пористости материала, что в долгосрочной перспективе снизит его гидроизоляционные свойства и долговечность. Честно?
Оборудование и бюджет лаборатории
Организация лаборатории по этому стандарту требует серьезных вложений. Стоимость оборудования для полноценного цикла испытаний начинается от нескольких миллионов рублей. Сюда входят разрывные машины, термостаты, камеры холода, весы высокой точности. Цена ошибки здесь высока, поэтому на технике не экономят. Хотя искушение велико.
Бюджет лаборатории должен включать статьи на регулярную поверку средств измерений. Это обязательные затраты, которые нельзя игнорировать. Просроченный сертификат поверки аннулирует все результаты испытаний за период просрочки. Что ведет к рекламациям и потерям. Поэтому график поверки висит на видном месте. И его соблюдают строго.
Расходы на расходные материалы тоже существенны. Смазки, дистиллированная вода, эталонные образцы для калибровки. Все это должно быть в наличии постоянно. Отсутствие чего-то одного останавливает работу. А простой лаборатории — это простой стройки. Что недопустимо по срокам. Затраты на содержание оправданы снижением аварийности.
В некоторых случаях выгоднее заключить договор с независимым центром. Но тогда нужно учитывать логистику. Доставка образцов с удаленных объектов может занять время. Материал может изменить свойства при транспортировке. Поэтому свои посты контроля все же необходимы. Инвестиции в свою базу окупаются спокойствием. Особенно в удаленных регионах.
Оборудование должно быть адаптировано под условия эксплуатации. Перепады температур и влажность влияют на точность измерений. Поэтому шкафы управления часто выносят в отдельные помещения. Или используют защищенные исполнения. Это удорожает процесс, но спасает данные. Без этого никак. Техника должна работать в любых условиях.
Лаборант должен иметь соответствующую квалификацию. Работа с разрывными машинами и термостатами требует понимания физики процессов. Поэтому инструктажи проводятся регулярно. И журналы ведутся строго. Проверка инспектором может случиться в любой момент. Люди — главное звено.
Сравнительный анализ стандартов
ГОСТ 2678-94 не существует в вакууме. Его часто сравнивают с другими нормативными документами. Наиболее показательно сравнение со стандартом на конкретный материал, например, с ГОСТ 30693-2000 на рулонные кровельные материалы с наплавляемым слоем. ГОСТ 2678-94 часто пытаются сравнивать с ГОСТ 310.4-81. Однако это в корне неверно. Это специализированный стандарт для рулонных материалов. Прямое сравнение данных, полученных по разным стандартам, невозможно и технически безграмотно.
| Критерий | ГОСТ 2678-94 | ГОСТ 30693-2000 |
|---|---|---|
| Назначение | Установление методов испытаний для широкой номенклатуры рулонных материалов | Установление технических требований к конкретному типу материалов — наплавляемым |
| Объект регулирования | Процедура проведения измерений | Конечные свойства продукта с числовыми значениями |
| Определяемые свойства | Универсальный набор: масса, толщина, разрывная нагрузка, гибкость, теплостойкость | Свойства из ГОСТ 2678-94 с конкретными нормативами для каждой марки |
| Гибкость, градусы | Метод измерения: радиус бруса, температура | Нормируемое значение: например минус 15 или минус 25 для разных марок |
| Разрывная нагрузка | Метод измерения: скорость растяжения, размер образца | Нормируемое значение: например не менее 500 для основы и 400 для утка |
Как видно из таблицы, эти стандарты не конкурируют, а дополняют друг друга. ГОСТ 30693-2000 отсылает к методам испытаний, описанным в ГОСТ 2678-94. Нельзя требовать от рулонного материала показателей строительного цемента, и наоборот. У них разные задачи. Один держит воду, другой — вес конструкции. Путать их нельзя. Это азбука.
Иногда заказчики просят провести испытания по обоим стандартам для сравнения. Это лишняя трата ресурса. Но если настаивают, то делают. Результаты будут разными. И это нормально. Главное, чтобы в протоколе было четко указано, по какой методике работали. Иначе претензии неизбежны. Часто путаница возникает из-за незнания специфики отрасли менеджерами по закупкам.
Они видят слово материал и думают, что разница только в цене. Но разница в химии и физике работы продукта. Кровельный материал должен жить под открытым небом годами. Внутренняя гидроизоляция — в спокойных условиях. Поэтому и тесты разные. И оборудование разное. И требования разные. И всё.
Тонкости приемки и риски
Приемка рулонных материалов по ГОСТ 2678-94 — процесс многоэтапный. Он начинается с визуального осмотра каждой единицы продукции в партии. Даже беглый осмотр может выявить серьезные дефекты: слипание витков рулона, неровность обрезки кромок, неравномерность нанесения посыпки или ее осыпание. Раз за разом при приемке мы проверяем не только цифры в паспорте, но и соответствие условий, в которых эти испытания проводились, требованиям стандарта.
Далее следует выборочный контроль. Объем выборки регламентируется не самим ГОСТ 2678-94, а стандартом на конкретный материал или договором поставки. Обычно это 1-2 процента от партии, но не менее 2-3 рулонов. Именно из этих рулонов и вырубаются образцы для испытаний. Крайне важно отбирать образцы, отступив от кромки рулона не менее 50 мм, чтобы исключить краевые эффекты. Цена ошибки в интерпретации результатов может быть огромной. Если пропустить слабый материал, то потом придется проводить ремонт кровли. А это миллионы.
Поэтому перепроверка не лишняя. Лучше потратить день на тесты, чем неделю на ликвидацию протечки. Опытный лаборант визуально может оценить правильность разрушения образца. При разрыве образец должен порваться равномерно, а не по краю. Если разрыв по краю, значит, были дефекты вырубки или образец был поврежден. Такой результат не засчитывается.
Нужно делать новый образец. И это задерживает выдачу протокола. Но иначе нельзя. Влажность и температура среды испытаний. Малейшее отклонение от режима, предписанного стандартом и ТУ на материал, недопустимо. Калибровка разрывных машин. Испытательное оборудование должно регулярно поверяться. Просроченная поверка — основание для аннулирования всех полученных данных. Квалификация лаборантов тоже важна.
Практические рекомендации
На основе многолетнего опыта работы со стандартом, позволю себе дать несколько четких советов. При приемке партии первым делом требуйте полный протокол испытаний с указанием не только результатов, но и условий их проведения. Сверьте эти условия с требованиями раздела 1 ГОСТ 2678-94. Это база.
При отборе проб не допускайте халатности. Отбор должен быть проведен с разных точек партии. Любое отклонение от методики отбора, описанной в стандарте, сделает ваши собственные испытания бесполезными. При оборудовании лаборатории не экономьте на термостатах и разрывных машинах. Это высокоточное оборудование, требующее регулярной поверки и квалифицированного обслуживания.
Результаты, полученные на неисправном или неоткалиброванном оборудовании, — это путь к технологической катастрофе на объекте. Ключевой параметр для контроля: особое внимание уделите испытанию на гибкость и теплостойкость. Низкая гибкость — это прямой путь к растрескиванию материала зимой. Это тот параметр, который прощает меньше всего.
Документируйте всё. Каждый протокол должен содержать полные данные о режиме испытаний, серийных номерах оборудования и точном соблюдении методики. Это ваш главный козырь в случае спорных ситуаций с поставщиком. Бумага все стерпит, но только если она правильно оформлена. Подписи, печати, даты. Окупаемость такого подхода очевидна.
Вопросы и ответы
Можно ли использовать образцы неправильной формы? Нет, геометрия образцов строго обязательна. Любое отклонение меняет распределение напряжений. Результаты будут невалидными. Это аксиома.
Сколько стоит содержание такой лаборатории? Зависит от объема. Но минимальный порог входа высокий. Оборудование дорогое. Зато риски снижаются. Бюджет нужно планировать заранее. Расходы на поверку тоже существенны.
Что делать, если результаты пограничные? Проводить повторные испытания. Увеличивать выборку. Если тенденция сохраняется — браковать. Лучше перестраховаться. Ответственность слишком велика.
Нужно ли хранить образцы после испытаний? Да, определенный срок. На случай арбитража. Иногда требуется перепроверить данные через месяц. Архив должен быть в порядке. И условия хранения соблюдены.
Может ли один лаборант вести весь цикл? Теоретически да. Но на практике нужна смена. Усталость ведет к ошибкам. Контроль качества не терпит спешки. Люди тоже нуждаются в отдыхе.
ГОСТ 2678-94 остается надежным и детализированным инструментом, проверенным временем. Его грамотное применение на этапе приемки — это не бюрократическая процедура, а эффективный механизм экономии средств и гарантия качества будущих конструкций. Понимание его нюансов позволяет вести предметный диалог с поставщиками и отстаивать интересы своего предприятия. Без вариантов.
