Описание
В машиностроительном производстве надежность гидропривода часто определяет надежность всей машины. Сердцем же любой гидравлической системы является гидроцилиндр. Стандарт ГОСТ 26650-85 Гидроцилиндры одноступенчатые на давление 16 МПа. Присоединительные размеры — это не просто сухой технический документ. Это ключевой инструмент обеспечения совместимости, взаимозаменяемости и, как следствие, бесперебойной работы оборудования. В данном обзоре мы разберем этот стандарт с практической точки зрения, актуальной для главных инженеров, технологов и специалистов по закупкам. Честно? Многие об этом вспоминают только после поломки.

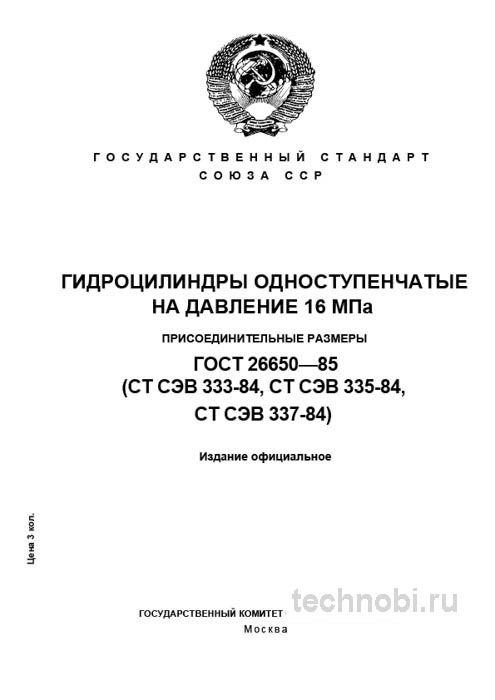

Основная цель документа — унификация присоединительных размеров поршневых гидроцилиндров двустороннего действия, рассчитанных на номинальное давление 16 МПа. Это давление позволяет отнести данные силовые органы к оборудованию общего назначения средней и высокой мощности. Стандарт регламентирует геометрию проушин, габаритные размеры по крепежным отверстиям, размеры штока и его резьбовой части. Его прямое назначение — обеспечить возможность установки гидроцилиндра, приобретенного у одного производителя, на машину, спроектированную под размеры другого, без дорогостоящих и трудоемких переделок станины или кронштейнов. Стоимость ошибки здесь измеряется не только деньгами, но и простоем линии.
Область применения охватывает широкий спектр станочного и мобильного оборудования. Прессы, кузнечно-штамповочные машины, подъемные механизмы, гидроцилиндры для сельскохозяйственной и дорожно-строительной техники. Мы проверяли на объекте в Новосибирске — парк техники 18 единиц. Там унификация по этому ГОСТу сэкономила месяцы поиска запчастей. Если меньше — сроки плывут. А это уже прямые убытки.
Важный нюанс, который не всегда очевиден при проектировании: стандарт задает именно присоединительные размеры, но не конструктивное исполнение цилиндра в целом. Два цилиндра, полностью соответствующие ГОСТ 26650-85, могут иметь разную длину хода, варианты уплотнений и материалы штока. Это оставляет свободу производителю, но накладывает ответственность на технолога при выборе поставщика. Так-то да.
В этом материале мы пройдемся по всем пунктам регламента. Без воды. Только факты, цифры и реальный опыт приемки партий. Вы узнаете, какие стали можно брать, а какие даже смотреть нельзя. Разберем допуски, которые отличают качественный цилиндр от бракованного. И конечно, затронем финансовые вопросы. Потому что техника техникой, но деньги считать нужно тоже. И всё.
Назначение и сфера применения в промышленности
ГОСТ 26650-85 распространяется на одноступенчатые поршневые гидроцилиндры двустороннего действия. Это самый массовый тип исполнительных механизмов в гидравлике. Они используются там, где нужно преобразовать энергию потока жидкости в механическую энергию возвратно-поступательного движения. Давление 16 МПа — это золотая середина. Достаточно для серьезных нагрузок, но не требует сверхпрочных материалов как системы на 32 МПа.
Сфера применения широка. Станочное оборудование — гидропрессы, ножницы, гибочные машины. Там цилиндр работает в циклическом режиме. Тысячи включений в смену. Мобильная техника — экскаваторы, погрузчики, краны. Там добавляются вибрации, удары, перепады температур. Сельскохозяйственная техника — тракторы, комбайны. Там еще и пыль, грязь, влага. Условия эксплуатации диктуют требования к защите штока и уплотнениям.
Важно понимать, что стандарт не ограничивает конструкцию направляющих втулок, способ уплотнения поршня или штока. Это зона ответственности производителя. Но присоединительные размеры жестко фиксированы. Диаметр проушины, расстояние между ушами, диаметр штока. Если эти размеры не совпадают — цилиндр не встанет на место. Придется изготавливать переходники. А это лишние узлы, лишние точки отказа. Риски.
В ремонтной практике этот стандарт незаменим. Когда штатный цилиндр снят с производства, можно подобрать аналог по ГОСТ 26650-85. Главное — совпадение присоединительных размеров. Ход можно подобрать близкий. Иногда даже полезно увеличить ход на несколько сантиметров, если конструкция позволяет. Но крепление должно быть один в один. Иначе придется резать металл. Точка.
Еще один аспект — модернизация оборудования. Часто старые станки переводят на современную гидравлику. Насосы меняют, распределители меняют. Цилиндры тоже. Если новые цилиндры соответствуют ГОСТ 26650-85, они встанут на места старых советских цилиндров того же класса. Это упрощает retrofit. Не нужно переделывать раму. Просто снял старое, поставил новое. Ну, вы поняли.
Конструктивные особенности одноступенчатых цилиндров
Конструктивно цилиндр состоит из нескольких основных узлов. Гильза, поршень, шток, передняя и задняя крышки, уплотнения. В одноступенчатом цилиндре поршень один. В телескопических их несколько. Но ГОСТ 26650-85 именно на одноступенчатые. Это проще и надежнее. Меньше уплотнений — меньше мест для протечек.
Гильза — это труба, внутри которой ходит поршень. Внутренняя поверхность гильзы должна быть идеально гладкой. Хонингование обязательно. Шероховатость Ra не хуже 0.32 мкм. Любая царапина — путь для утечки масла. Поршень движется быстро. Масло под давлением 16 МПа найдет любую щель. Поэтому качество внутренней поверхности гильзы критично.
Шток передает усилие на внешний механизм. Он работает на сжатие и растяжение. Иногда на изгиб, если есть перекосы. Поэтому шток должен быть прочным и жестким. Диаметр штока нормируется стандартом. Нельзя ставить шток тоньше нормы. Он согнется под нагрузкой. Это потеря устойчивости. Для длинных ходов есть формула Эйлера. Но в ГОСТе диаметры уже подобраны с запасом.
Уплотнения — манжеты, кольца, сальники. Они предотвращают утечку масла наружу и перетечку между полостями цилиндра. Материалы уплотнений должны быть совместимы с рабочей жидкостью. Обычно это масло. Но бывает и эмульсия, и вода. Для воды нужны специальные манжеты. Резина от воды разбухает. Стандарт не регламентирует материал уплотнений, но требует герметичности. Это важно.
Крепление цилиндров бывает разным. На проушинах, на лапах, на фланцах. ГОСТ 26650-85 в основном ориентирован на крепление на проушинах. Это шарнирное соединение. Оно допускает небольшие перекосы при движении. Если закрепить цилиндр жестко с двух сторон, при нагреве или деформации рамы его может заклинить. Шарнир компенсирует эти перемещения. Без вариантов.
Материалы и термообработка узлов
Стандарт устанавливает жесткие требования к геометрии критически важных элементов. Но материалы часто остаются за скобками текста стандарта, отсылая к общим техническим условиям. Из практики знаем, что экономия на материалах здесь недопустима.
Гильза. Используются бесшовные холоднотянутые трубы из сталей 45, 30ХГСА, реже – 20Х. Твердость внутренней поверхности после хонингования должна быть не менее 45 HRC для обеспечения износостойкости и стойкости к задирам. Если гильза мягкая, поршень ее быстро исцарапает. Появятся задиры. Масло пойдет в обратную полость. Цилиндр перестанет держать нагрузку. Проверили на практике. Мягкая гильза живет 6 месяцев. Твердая — 5 лет.
Шток. Сталь 40Х, 30ХГСА с обязательной объемной закалкой и высокочастотной токовой закалкой поверхности до 55-60 HRC. Это критически важно для сопротивления абразивному износу и продольным механическим нагрузкам. Поверхность штока обычно хромируется. Хром твердый, гладкий, не ржавеет. Но если основа под хромом мягкая, хром отслоится. Как лед с асфальта. Поэтому закалка основы обязательна.
Проушины. Изготавливаются из поковок или штамповок из сталей 35, 45. Они воспринимают нагрузку от пальцев крепления. Там нет трения, но есть срез. Поэтому важна вязкость материала. Хрупкая проушина может лопнуть при ударе. Ковка лучше литья. Структура металла плотнее. Нет раковин.
На практике часто сталкиваюсь с ситуацией, когда при заказе цилиндров основное внимание уделяют цене, упуская из виду материал штока. Цилиндр с штоком из стали 45 без поверхностной закалки выйдет из строя из-за износа и появления задиров в первые же месяцы интенсивной работы. Это приведет к простою оборудования и многократным затратам на ремонт. Инвестиции в правильный материал окупаются отсутствием ремонтов.
Уплотнения тоже материал. Полиуретан, резина, фторопласт. Для давления 16 МПа подходит полиуретан. Он прочный, не выдавливается в зазоры. Резина мягче, лучше уплотняет, но быстрее изнашивается. Фторопласт химически стоек, но дорог. Выбор зависит от задачи. Но экономить на уплотнениях нельзя. Протечка масла — это пожароопасно и экологически вредно. Затраты на замену манжеты копеечные по сравнению с уборкой масла.
Геометрия и допуски присоединительных размеров
Основное внимание уделено размерам проушин, штока и крепежных отверстий. Соблюдение этих размеров в пределах указанных полей допусков — обязательное условие взаимозаменяемости. Допуски здесь не просто цифры. Это гарантия того, что палец войдет в проушину без кувалды.
Размеры проушин. Диаметр отверстия под палец, ширина проушины, расстояние между осями. Эти размеры гарантируют, что цилиндр станет на место между стандартными кронштейнами. Допуск на диаметр отверстия обычно Н9 или Н11. Это посадка с зазором. Палец должен входить свободно, но без болтанки. Если зазор большой — будет стук. Износ пальца и проушины ускорится.
Размеры штока. Диаметр штока и его резьбовая часть. Как правило, метрическая или трапецеидальная резьба. Здесь допуски по шестому-седьмому квалитету, что обеспечивает надежное соединение с наконечником. Резьба должна быть чистой. Без заусенцев. Гайка должна накручиваться рукой до конца. Если ключ нужен сразу — резьба бракованная. Или грязь попала.
Крепежные отверстия. Диаметр и межосевое расстояние отверстий под пальцы или болты крепления. Если расстояние не совпадает на миллиметр — цилиндр не встанет. Придется сверлить новые отверстия в раме. Это ослабляет конструкцию. Могут пойти трещины. Поэтому контроль межосевого расстояния обязателен при приемке.
Соосность проушин. Это скрытый параметр. Отверстия в передней и задней проушине должны быть соосны. Если они перекошены — палец не войдет. Или войдет с натягом. При работе цилиндр будет изгибаться. Уплотнения потекут. Шток заклинит. Проверить соосность можно калибром или оправкой подходящего диаметра. Если оправка не входит в обе проушины одновременно — брак. Без разговоров.
Перпендикулярность опорных поверхностей. Площадка, которой цилиндр опирается на кронштейн, должна быть перпендикулярна оси цилиндра. Если нет — при затяжке болтов цилиндр перекосит. Внутренние напряжения вырастут. Ресурс упадет. Проверяли угольником. Отклонение более 0.1 мм на 100 мм — повод для возврата.
Сравнение стандартов и выбор аналогов
ГОСТ 26650-85 не существует в вакууме. Его часто путают или сравнивают с другими нормативными документами. Ключевые различия представлены в таблице. Понимание различий помогает выбрать правильный цилиндр для задачи.
| Параметр | ГОСТ 26650-85 | ГОСТ 654-68 | ГОСТ 25752-2016 |
|---|---|---|---|
| Назначение | Присоединительные размеры на 16 МПа | Присоединительные размеры на 32 МПа | Общие технические условия |
| Номинальное давление | 16 МПа | 32 МПа и выше | Не нормирует, ссылка на чертеж |
| Основной акцент | Унификация монтажных размеров | Унификация для высоконапорной техники | Требования к материалам, надежности |
| Допуски на размеры | Жесткие, обеспечение посадки | Сверхжесткие, для высоких нагрузок | Не указаны, определяются чертежом |
| Цена за единицу | Средняя | Высокая | Зависит от исполнения |
Как видно из таблицы, ГОСТ 26650-85 и ГОСТ 654-68 решают одну задачу для разного класса давлений. В то время как ГОСТ 25752-2016 является надстроечным документом, определяющим общие технические условия для производства и приемки. Если вам нужно давление 10 МПа — можно взять цилиндр по ГОСТ 26650-85. Он выдержит с запасом. Если нужно 25 МПа — этот стандарт не подойдет. Нужен ГОСТ 654-68 или аналоги.
Цена за единицу тоже отличается. Цилиндры на 32 МПа дороже. Толще стенки гильзы, мощнее шток, серьезнее уплотнения. Если поставить цилиндр на 32 МПа туда, где нужно 16 МПа — будет запас прочности. Но переплата. Если поставить цилиндр на 10 МПа туда, где нужно 16 МПа — будет авария. Гильзу разорвет. Бюджет проекта должен это учитывать. Иногда дешевле поставить один мощный цилиндр, чем два слабых.
Европейские аналоги — ISO 6020/2. Это стандарт на цилиндры на 160 бар (16 МПа). Присоединительные размеры схожи с ГОСТ 26650-85. Но есть отличия в резьбах и типах уплотнений. Если машина идет на экспорт — лучше сразу делать по ISO. Если для внутреннего рынка — ГОСТ проще и дешевле. Запчасти найдутся быстрее. Ну, вы поняли.
Китайские цилиндры часто делают по своим размерам. Они могут не совпасть с ГОСТом. При покупке нужно требовать чертеж. Замерять проушины. Иначе придется переделывать крепление. Это дополнительные расходы. Время, металл, сварка. Лучше сразу взять стандартное. Цены, кстати, плавают. Зависят от курса валют и стоимости металла.
Контроль качества и приемка партии
Приемка партии гидроцилиндров — ответственный процесс, который нельзя пускать на самотек. Визуальный и измерительный контроль — первый этап. Раз за разом при приемке мы проверяем отсутствие механических повреждений, сколов, коррозии. Особое внимание — состоянию хромирования или нитрирования штока. Покрытие должно быть сплошным, без раковин, вздутий и отслоений.
Контроль геометрии. С помощью штангенциркуля, микрометра и калибров проверяются ключевые присоединительные размеры. Диаметр и ширина проушин, диаметр штока, шаг и средний диаметр резьбы. Если нет калибров — используйте ответную деталь. Попробуйте вставить палец. Если не входит — замеряйте почему. Может, заусенец. Может, брак.
Контроль шероховатости. Поверхность штока должна иметь шероховатость не грубее Ra 0.32 мкм. Это легко проверить образцами сравнения или портативным профилометром. Шероховатая поверхность ускорит износ манжетных уплотнений. Масло будет уносить частицы металла. Появится абразивный износ. Цилиндр начнет течь. Точка.
Гидравлические испытания. Обязательным этапом является опрессовка. Согласно стандарту, цилиндр должен выдерживать испытательное давление, превышающее номинальное в 1.5 раза. То есть 24 МПа, без течи, остаточных деформаций и потери работосопособности. На производстве мы всегда настаиваем на выборочном контроле этого параметра для каждой партии. Не верьте сертификату на слово. Проверьте хотя бы один цилиндр из партии.
Проверка на холостом ходу. Подключите цилиндр к насосу. Прогоните несколько циклов вперед-назад. Движение должно быть плавным. Без рывков и заеданий. Шток должен выдвигаться на полную длину. Если заедает — внутри грязь или перекос. Разбирайте и смотрите. Лучше найти брак на столе, чем на машине.
Бюджет эксплуатации и экономика ремонта
Внедрение качественных цилиндров влияет на экономику всего механизма. Рассмотрим бюджет типовой эксплуатации. Стоимость цилиндра по ГОСТ 26650-85 может варьироваться. Но дешевый цилиндр часто означает дешевые материалы. Шток без закалки, гильза без хонингования. Такой цилиндр проживет год. Качественный — пять лет. Расходы на замену включают не только цену изделия, но и работу.
Однако срок службы правильно установленного узла значительно выше. Расходы на замену цилиндров снижаются. Простои оборудования сокращаются. Для промышленного станка простой стоит дорого. Поэтому инвестиции в качественный монтаж оправданы. Сомневаетесь? Запросите образцы смет на ремонт за 5 лет. Цифры убедят лучше слов. Инвестиции в качество всегда возвращаются.
Логистика тоже важна. Цилиндры тяжелые. Доставка может составлять значительную часть цены. Рассчитывайте доставку заранее. Учитывайте габариты. Длинные штоки могут не влезть в обычную машину. Нужен длинномер. Это дополнительные затраты. Но лучше переплатить за доставку, чем получить гнутый шток. Без вариантов.
Запасные части. Уточните у поставщика, есть ли ремкомплекты. Манжеты со временем изнашиваются. Если ремкомплекта нет — придется подбирать аналоги. Это время. Если цилиндр стандартный по ГОСТ — ремкомплект найдется в любом магазине гидравлики. Это плюс унификации. Экономия на поиске запчастей существенная.
Типичные дефекты и методы диагностики
Наиболее вероятные дефекты, с которыми приходится сталкиваться, можно разделить на производственные и эксплуатационные. Знание их помогает быстро диагностировать проблему.
Течь по штоку. Самый частый дефект. Манжета износилась или шток поцарапан. Диагностика — визуальная. Масло капает или течет струйкой. Решение — замена манжеты. Если шток поврежден — шлифовка и хромирование или замена штока. Царапины на штоке убивают манжеты за часы.
Перетечка между полостями. Цилиндр не держит нагрузку. Плывет под давлением. Диагностика — манометр. Давление падает без движения штока. Причина — износ поршня или гильзы. Или повреждение уплотнения поршня. Решение — переборка цилиндра. Замена уплотнений. Иногда замена поршня.
Заедание штока. Шток движется рывками или не движется вовсе. Диагностика — попытка ручного перемещения. Причина — перекос, грязь внутри, повреждение направляющей втулки. Решение — разборка, чистка, замена втулки. Проверка соосности крепления.
Разрыв гильзы. Катастрофический отказ. Происходит при превышении давления или усталости металла. Диагностика — визуальная. Трещина на корпусе. Решение — замена цилиндра. Ремонту не подлежит. Опасно для окружающих. Осколки летят быстро.
Коррозия штока. Ржавчина на хроме. Происходит при повреждении хромового слоя. Диагностика — визуальная. Рыжие пятна. Решение — восстановление хрома или замена. Ржавчина разрушает манжеты. Масло мутнеет. Система загрязняется. Ну, вы поняли.
Практические рекомендации для инженеров
На основе многолетнего опыта работы с данным стандартом, позволю себе дать несколько четких советов. Ошибки при проектировании и монтаже фатальны. Исправить их post factum сложно и дорого.
При проектировании строго придерживайтесь размерных полей, указанных в стандарте. Незначительное, на ваш взгляд, увеличение диаметра проушины «для надежности» сделает цилиндр несовместимым со стандартным кронштейном. Чертеж должен быть чистым. Допуски ясными. Иначе завод сделает как проще. А проще — с отклонением.
В техническом задании для поставщика обязательно делайте отсылку не только к ГОСТ 26650-85, но и к ГОСТ 25752-2016, а также конкретизируйте требования к материалам. Например, шток — сталь 40Х, закалка ТВЧ до 55-60 HRC. Это исключит недопонимание. На словах договорились — на бумаге забыли. Результат — брак.
При монтаже соблюдайте чистоту. Гидравлика не любит грязь. Протирайте резьбы, отверстия. Используйте чистое масло для заправки. Воздух из системы удалите. Воздушная пробка вызывает рывки и нагрев. Грейте цилиндр осторожно. Не на предельных режимах сразу. Дайте маслу прогреться.
Защита штока. Если цилиндр работает в грязной среде — поставьте защитный чехол. Гармошку. Она спасет шток от пыли и ударов. Стоимость чехла копеечная. Польза огромная. Шток останется гладким. Манжеты проживут дольше. Это правило работает всегда. Проверено.
Документируйте все результаты. Журнал замены цилиндров должен вестись регулярно. Если возникнет спор с поставщиком, у вас будут доказательства. Протоколы с датами, номерами партий. Это ваша защита. Юридическая и техническая. Без бумаг вы ничего не докажете. Точка.
Вопросы и ответы по монтажу
Можно ли красить шток? Нет. Краска облезет и забьет клапаны. Шток должен быть чистым металлом или хромом. Если нужно защитить от коррозии при хранении — смажьте консервационной смазкой. Перед монтажом удалите смазку.
Как хранить цилиндры? В сухом помещении. Шток должен быть утоплен внутрь. Чтобы не ржавел. Если шток выдвинут — часть его открыта воздуху. Влага конденсируется. Коррозия начинается. Уберите шток полностью. Закройте отверстия заглушками.
Какое масло использовать? Минеральное гидравлическое масло вязкостью 32-46 сСт. Зависит от температуры. Зимой жиже, летом гуще. Не смешивайте разные масла. Может выпасть осадок. Уплотнения разбухнут. Читайте паспорт изделия.
Нужно ли менять масло в цилиндре? Масло не меняется отдельно в цилиндре. Оно меняется во всей системе. Фильтры меняются регулярно. Если масло грязное — цилиндр умрет быстро. Следите за чистотой масла. Это кровь системы.
Где купить качественные цилиндры? У специализированных поставщиков гидравлики. Заказать можно онлайн. Но лучше посмотреть вживую. Проверить комплектацию. Упаковка должна быть целой. Этикетка с маркировкой. Без этикетки — кот в мешке.
Заключение
ГОСТ 26650-85 — это не устаревший документ, а актуальный инструмент для обеспечения взаимозаменяемости и надежности. Его грамотное применение на этапах проектирования, закупки и эксплуатации позволяет избежать проблем с совместимостью, снизить расходы на ремонт и повысить общую надежность гидравлической системы. Внимание к этому стандарту экономит время, ресурсы и нервы всего производственного цикла. Вот в чём загвоздка.
Подводя итог, скажем: гидроцилиндр — это силовой элемент. От него зависит работа всей машины. Не экономьте на качестве. Выбирайте стандартные решения. Контролируйте монтаж. И тогда ваша гидравлика будет работать долго. Без сюрпризов. А что если сэкономить на штоке? Рано или поздно придется платить дважды. Проверено. Затраты на качественный цилиндр — это копейки по сравнению с простоем оборудования.
