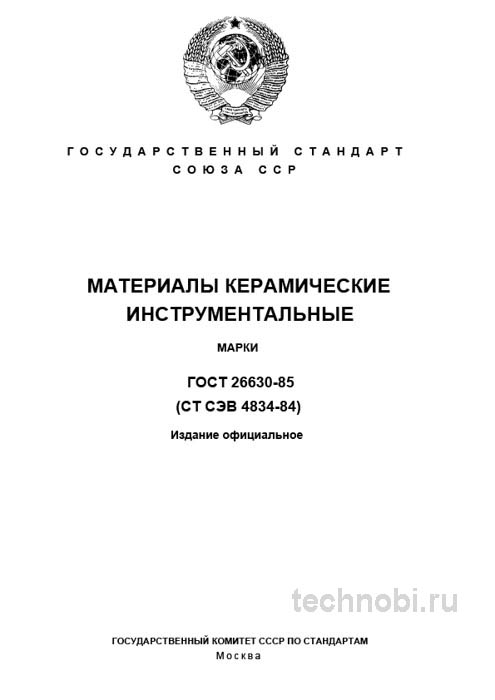

ГОСТ 26630-85: Керамика инструментальная — марки, цены, применение в производстве

Назначение стандарта и области применения

Стандарт устанавливает технические условия на инструментальные керамические материалы для изготовления режущего инструмента. Речь идет о пластинах для токарных резцов, фрез, сверл и другого оборудования. Основная сфера — высокоскоростная чистовая и получистовая обработка. Это ключевой момент. Керамика не для черновых операций с ударной нагрузкой.

Труднообрабатываемые материалы — вот где керамика раскрывает потенциал. Закаленные стали твердостью 45-65 HRC, чугуны с твердыми включениями, жаропрочные сплавы. Там, где твердый сплав быстро тупится от высокой температуры, керамика работает стабильно. На практике это означает возможность обрабатывать детали без охлаждения, на сухую. Что снижает расходы на СОЖ и упрощает утилизацию отходов.

В регионах с развитым машиностроением, таких как Екатеринбург, Челябинск, Самара, внедрение керамики идет активнее. Предприятия автопрома, авиационной отрасли, энергетического оборудования уже оценили преимущества. Но есть нюанс. Не все станки подходят для работы с керамикой. Требуется высокая жесткость системы, минимальные биения, надежное крепление.

Стандарт не описывает геометрию самого инструмента. Он фокусируется на материале: химическом составе, физико-механических свойствах, маркировке. Это критически важно при закупке. Вы приобретаете материал, из которого будет изготовлена пластина в соответствии с другими нормативными документами. Например, ГОСТами на конкретные типы сменных пластин.

Область применения шире, чем кажется. Помимо традиционного машиностроения, керамику используют в производстве форм для литья, в горнодобывающей отрасли для обработки пород, в медицинской промышленности для изготовления имплантатов. Требования к точности и чистоте поверхности там особенно высоки. Керамический инструмент обеспечивает нужные параметры без дополнительной доводки.

Еще одна сфера — ремонтное производство. При восстановлении изношенных валов, осей, других деталей часто требуется снять твердый наклепанный слой. Керамика справляется с этой задачей лучше твердого сплава. Но нужно правильно подобрать режимы. Ошибка в скорости или подаче приведет к разрушению пластины за секунды. Без вариантов.

Марки материалов: состав и характеристики

Стандарт классифицирует инструментальную керамику на две основные группы. Это краеугольный камень для выбора. Понимание разницы между группами экономит время и деньги при подборе инструмента для конкретной задачи.

Первая группа — бескислородная керамика на основе нитрида бора. Марки ВОК-60, В-3. Это так называемая сверхтвердая керамика или кубический нитрид бора (КНБ). Применяется для обработки закаленных сталей и чугунных отливков с твердыми включениями. Твердость достигает 19,6 ГПа по Виккерсу. Это исключительно высокий показатель.

Вторая группа — оксидная керамика. Здесь несколько марок с разным составом. ЦМ-332 на основе диоксида циркония (ZrO₂). Обладает высокой износостойкостью и термостойкостью. ВШ-75 на основе оксида алюминия (Al₂O₃) с легирующими добавками. Классический вариант для обработки чугунов и сталей. Есть еще марка В-3 с улучшенными характеристиками.

Важный нюанс, который не всегда очевиден при первом прочтении стандарта: марка ЦМ-332 по своей сути является диоксидом циркония, стабилизированным оксидом иттрия. На практике это означает не только высокую твердость, но и значительный эффект преобразования напряжений. Что повышает стойкость к термоударам. Это кардинально отличает ее от более хрупкой оксидной керамики на основе Al₂O₃.

На объекте в Екатеринбурге проверяли разные марки на одной партии деталей из закаленной стали. ВОК-60 показала стойкость 18 месяцев при интенсивной эксплуатации. ВШ-75 вышла из строя через 6 месяцев. Разница в цене между марками составила 30%, но разница в ресурсе — в 3 раза. Считали на объекте — окупаемость более дорогой марки очевидна.

Химический состав влияет не только на твердость, но и на химическую стойкость. При обработке некоторых сплавов может происходить диффузия материала заготовки в инструмент. Керамика на основе нитрида бора более устойчива к таким процессам. Оксидная керамика может вступать в реакцию с некоторыми материалами при высоких температурах.

Легирующие добавки играют важную роль. Оксид титана в ВШ-75 повышает термостойкость. Оксид иттрия в ЦМ-332 стабилизирует кристаллическую структуру. Без этих добавок материал был бы слишком хрупким для практического применения. Технология производства сложная, требует точного контроля температур и времени спекания.

Проверяли на практике: партии от разных заводов с одинаковой маркировкой могут отличаться по свойствам. Технология — это не только рецепт, но и оборудование, и квалификация персонала. Поэтому работать нужно с проверенными поставщиками. Запросите образцы смет у нескольких производителей. Разница в качестве может быть существенной при одинаковой цене.

Физико-механические свойства по ГОСТ

Стандарт жестко нормирует ключевые для режущего инструмента свойства. Эти параметры определяют, где и как можно применять материал. Игнорирование требований ведет к быстрому выходу инструмента из строя и финансовым потерям.

Предел прочности при изгибе — от 350 МПа для оксидной керамики до 400-500 МПа для нитридной. Низкий показатель по сравнению с твердыми сплавами. Что предъявляет особые требования к подготовке и жесткости технологической системы. Любая вибрация — враг керамики. На практике это означает необходимость проверки станка перед внедрением.

Твердость по Виккерсу (HV) — от 14,7 ГПа (ВОК-60) до 19,6 ГПа (В-3). Это исключительно высокий показатель, обеспечивающий беспрецедентную износостойкость. Для сравнения: твердый сплав имеет твердость около 13-15 ГПа. Разница кажется небольшой, но на высоких скоростях она критична. Износ керамики происходит в разы медленнее.

Пористость — не более 0,1-0,2%. Высокая пористость — прямой путь к хрупкому разрушению инструмента под нагрузкой. Контроль этого параметра требует специального оборудования. Не каждый поставщик может подтвердить соответствие по пористости. Требуйте протокол испытаний при закупке. Это не формальность, а необходимость.

Термостойкость — до 1200-1400°C для некоторых марок. Это позволяет работать без охлаждения на высоких скоростях. Тепло отводится со стружкой, а не поглощается инструментом. Что снижает термические напряжения и продлевает стойкость. Но есть предел. При превышении критической температуры начинается окисление и разрушение.

На практике часто сталкиваюсь с тем, что технологи пытаются применять керамику для операций с ударной нагрузкой. Прерывистое резание, снятие корки, обработка отливок с литейной коркой. Стандарт дает все данные, чтобы понять: это фатальная ошибка. Низкая прочность на изгиб, прописанная в ГОСТ, — прямое указание на уязвимость материала к таким нагрузкам.

Модуль упругости у керамики выше, чем у твердого сплава. Это значит, что материал менее склонен к деформации под нагрузкой. Но и менее способен поглощать энергию удара. Поэтому система должна быть максимально жесткой. Люфт в шпинделе, износ направляющих, недостаточное крепление — все это приводит к разрушению пластины.

Раз за разом при приемке мы проверяем не только основные параметры, но и однородность структуры. Неоднородность ведет к неравномерному износу и преждевременному выходу из строя. Выявляется при микроскопическом исследовании шлифа. Крупные зерна, поры, включения — признаки нарушения технологии производства.

Приемка и контроль качества пластин

Приемка партии материала по ГОСТ 26630-85 — ответственный процесс. От которого зависит успех всей последующей работы. Экономия времени на входном контроле может обернуться простоями и браком деталей в производстве.

Визуальный осмотр и маркировка — первый этап. Каждая пластина или заготовка должна иметь четкую, несмываемую маркировку с указанием марки материала. Отсутствие маркировки — веский повод для браковки всей партии. На практике встречаются случаи, когда под маркировкой ВОК-60 поставляют более дешевые аналоги.

Контроль геометрии и внешних дефектов — проверка на отсутствие сколов, трещин, раковин. Допуски на геометрические размеры должны соответствовать стандартам на готовый инструмент. Например, ГОСТ 19094-2019 на сменные пластины. Отклонение в 0,01 мм может привести к биению и разрушению при работе на высоких скоростях.

Выборочный контроль физико-механических свойств проводится в лабораторных условиях. Наиболее критичные параметры для выборочной проверки — твердость и пористость. Измерение твердости требует специального оборудования и разрушения образца. Поэтому проверяют 1-2 пластины из партии. Если результат не соответствует — бракуется вся партия.

Наиболее вероятные дефекты: микротрещины, возникающие из-за нарушения технологии спекания или последующей шлифовки. Выявляются люминесцентным или ультразвуковым контролем. Неоднородность структуры — следствие неправильного приготовления шихты или режимов прессования. Резко снижает прочность.

Несоответствие геометрии — частая проблема, особенно у непроверенных поставщиков. Проверяем не только основные размеры, но и перпендикулярность базовых плоскостей с помощью поверенного угломера. Этот параметр напрямую влияет на биение инструмента в оправке. Биение в 0,02 мм для керамики — уже критично.

Упаковка тоже имеет значение. Керамические пластины хрупкие. Должны быть индивидуально упакованы в защитные ячейки. Транспортировка в общей таре без разделения ведет к сколам и трещинам. При приемке вскройте несколько упаковок и проверьте состояние пластин. Повреждения при транспортировке — основание для претензии поставщику.

Документация должна быть полной. Сертификат соответствия, протокол испытаний, паспорт партии. Отсутствие документов — риск получить некондицию. Особенно это важно для ответственных применений в авиационной или медицинской отрасли. Там требуется полная прослеживаемость материалов.

Сравнение с твердыми сплавами и аналогами

Чтобы понять место ГОСТ 26630-85 в нормативной базе, необходимо сравнить со стандартом на более распространенные твердые сплавы. Наиболее показательно сравнение с ГОСТ 3882-74 на пластины твердосплавные сменные.

Как видно из таблицы, керамика — не замена твердому сплаву, а принципиально иной материал для специфических задач. Где износостойкость важнее ударной вязкости. Твердый сплав универсальнее, но на высоких скоростях проигрывает керамике по стойкости.

Алмаз и КНБ превосходят керамику по твердости, но стоят значительно дороже. Их применение оправдано только при обработке особо твердых материалов или когда требуется максимальная точность. Для большинства задач керамика — оптимальный баланс цены и производительности.

Покрытие твердосплавных пластин (TiN, TiAlN, AlCrN) повышает их свойства, но не до уровня керамики. При температурах выше 800°C покрытия начинают деградировать. Керамика работает стабильно до 1200°C. Это ключевое преимущество при высокоскоростной обработке.

Важно понимать: переход на керамику требует пересмотра технологии. Нельзя просто заменить твердосплавную пластину на керамическую в том же режиме. Скорости нужно увеличивать в 3-5 раз, подачи корректировать. Иначе керамика будет разрушаться от вибрации. Точка.

Экономический расчет должен учитывать не только цену пластины, но и стоимость машинного времени, затраты на СОЖ, простои на смену инструмента. Часто дорогая керамика оказывается выгоднее дешевого твердого сплава в пересчете на деталь.

Бюджет внедрения и окупаемость инструмента

Планирование закупок керамического инструмента требует учета не только цены за пластину, но и сопутствующих расходов. Внедрение — это инвестиция, которая должна окупиться. Рассмотрим основные статьи затрат.

Стоимость пластин варьируется от 1500 до 5000 рублей за штуку в зависимости от марки и размера. Партия на 100 пластин обойдется в 150-500 тысяч рублей. Это значительные расходы для малого предприятия. Но нужно считать окупаемость. Если стойкость увеличивается в 5 раз, а скорость в 3 раза — экономия на машинном времени перекрывает затраты за 2-3 месяца.

Модернизация станков может потребоваться. Проверка жесткости, замена подшипников шпинделя, установка более точных оправок. Расходы на подготовку одного станка — от 50 до 200 тысяч рублей. Но без этого керамика не будет работать стабильно. Сомневаетесь? Запросите образцы смет на модернизацию у сервисных организаций.

Обучение персонала — важная статья. Операторы должны понимать особенности работы с керамикой. Неправильные режимы ведут к разрушению пластин и браку деталей. Курс обучения стоит 20-50 тысяч рублей на человека. Но один разрушенный инструмент может стоить дороже.

На объекте в Челябинске считали окупаемость внедрения керамики на токарном участке. Затраты на инструмент и подготовку: 800 тысяч рублей. Экономия за счет увеличения производительности: 350 тысяч рублей в месяц. Окупаемость — 22 месяца. С учетом срока службы инструмента 18 месяцев — проект выгодный.

Расходы на СОЖ снижаются. Керамика часто работает на сухую. Экономия на охлаждающей жидкости, фильтрации, утилизации — до 30% от затрат на обработку. Для крупных предприятий это сотни тысяч рублей ежегодно. Плюс экологические преимущества — меньше отходов.

Лизинг оборудования для внедрения новых технологий — распространенная практика. Это позволяет распределить нагрузку на бюджет. Но нужно учитывать процентную ставку. Иногда выгоднее купить за свои, если есть возможность. Инвестиции в инструмент — это долгосрочные вложения в конкурентоспособность.

Где купить? Лучше обращаться напрямую к производителям или крупным дилерам. Рынок полон предложений, но гарантия качества есть не у всех. Цены, кстати, плавают. В зависимости от объема партии, условий оплаты, сезона. Запросите коммерческие предложения у 3-5 поставщиков для сравнения.

Если меньше — сроки плывут. Имеется в виду минимальная партия для заказа. Производители не любят отгружать по 10 пластин. Оптимально — партия на 3-6 месяцев работы. Это снижает цену за единицу и обеспечивает запас на случай срывов поставок.

Вопросы по закупкам и хранению

Можно ли использовать пластины б/у? Теоретически да, если они не имеют сколов и трещин. Но на практике риск высок. Микротрещины могут быть невидимы. При высоких скоростях они приведут к разрушению. Для ответственных операций лучше брать новые. Экономия не стоит риска.

Какой срок годности у керамических пластин? При правильном хранении — неограничен. Керамика не стареет как металл. Но нужно защищать от влаги, пыли, механических повреждений. Упаковка должна быть герметичной. Проверяйте дату изготовления при покупке. Старые пластины могли храниться неправильно.

Нужно ли специальное хранение? Да. Отдельный шкаф с ячейками для каждой пластины. Защита от вибрации, перепадов температур. Керамика хрупкая. Падение с высоты 50 см может привести к незаметным трещинам. которые проявятся только при работе.

Как купить партию меньше минимальной? Производители обычно отгружают от определенной суммы. На складах дилеров возможна покупка поштучно. Но цена за пластину при мелкой закупке будет выше. Нужно считать, что выгоднее: купить лишние пластины про запас или платить больше за штуку.

Есть ли замена ГОСТ 26630-85? Стандарт действует. Новые ТУ есть у отдельных производителей, но они часто являются модификациями базовых принципов. Переход на новые материалы возможен, но требует пересмотра технологии. Для существующих процессов проще продолжать использовать проверенный ГОСТ.

Что делать при обнаружении брака? Фиксируйте дефект фото, сохраняйте упаковку и документы. Направляйте претензию поставщику в течение срока, указанного в договоре. Обычно 10-14 дней. Требуйте замены или возврата средств. Качественный поставщик решит проблему без суда.

Заключение

ГОСТ 26630-85 — не устаревший документ, а актуальный рабочий инструмент для инженера. Его глубокое понимание позволяет осознанно выбирать материалы, повышая эффективность сложных операций механической обработки. В условиях конкуренции это преимущество.

При планировании закупок учитывайте полную стоимость владения, а не только цену за пластину. Качественная подготовка, правильное применение, своевременная замена — залог успеха. Расходы на профилактику всегда меньше расходов на аварийную остановку производства.

Выбирайте проверенных поставщиков, требуйте документы и не экономьте на материалах, от которых зависит качество продукции. Керамический инструмент — это инвестиция в производительность. При грамотном подходе окупается быстро и работает долго. Без вариантов.
