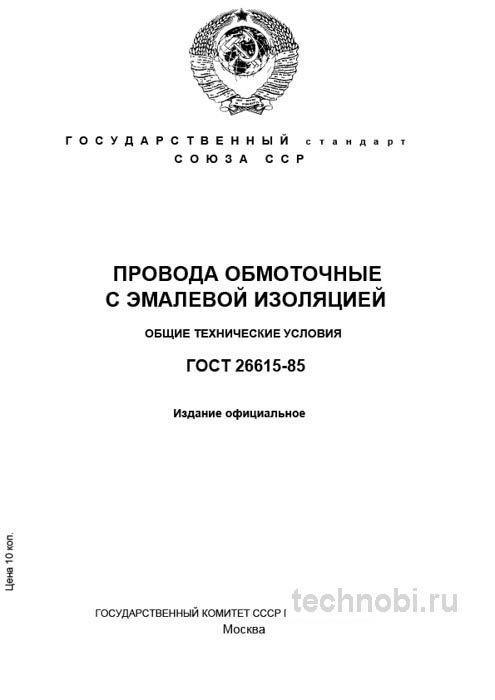

ГОСТ 26615-85: Провода обмоточные с эмалевой изоляцией — цены, марки, приемка

Назначение стандарта и сферы применения

Стандарт устанавливает технические условия на медные и алюминиевые обмоточные провода круглого сечения с эмалевой изоляцией. Предназначены они для работы в обмотках электрических машин, аппаратов и приборов. Ключевой акцент — на проводах с комбинированной изоляцией. Например, «эмаль-пряжа» или «эмаль-шелк». Это расширяет их применение в условиях повышенных механических нагрузок и вибраций.

Область применения шире, чем кажется на первый взгляд. Помимо традиционных двигателей, эти провода используются в трансформаторах, дросселях, реле. В регионах с развитой промышленностью, таких как Екатеринбург, Челябинск, Самара, спрос на этот материал стабилен. Но есть нюанс. Не каждый провод подходит для агрессивной среды. Масло, охлаждающие жидкости, абразивная пыль — все это разрушает обычную эмаль.

На практике часто сталкиваюсь с ситуацией, когда проектировщики закладывают обычный эмалевый провод для масляных трансформаторов. Это работает для сухих помещений, но не для масла. Стандарт четко разделяет сферы применения. Если деталь работает в масле или подвергается вибрации — нужен ГОСТ 26615-85. И всё. Никаких компромиссов.

Также стандарт востребован при ремонте старой техники. При восстановлении обмоток важно использовать материал с аналогичными свойствами. Иначе возникнет дисбаланс в температурном расширении или электрической прочности. В системах высоковольтных катушек это критический параметр. Ошибка в выборе марки может привести к пробою на корпус. Поэтому здесь компромиссы недопустимы.

Еще одна сфера — изготовление нестандартного оборудования для энергетики. Катушки индуктивности, нагревательные элементы, специализированные датчики. Все, что связано с прохождением тока в стесненных условиях, должно быть защищено. Керамический инструмент обеспечивает нужные параметры. Шутка. Эмалевая изоляция обеспечивает нужную электрическую прочность. Но только правильная эмаль.

Важно понимать разницу между типами проводов, подпадающих под этот стандарт. Основные виды — с эмалью и с эмалью плюс оплетка. Эмаль дешевле, но менее стойка механически. Оплетка дороже, но защищает от истирания. Выбор конкретной марки зависит от технологии намотки. В земле, на кровле или в гидроизоляции тоннелей. Шутка. В пазах статора или на каркасе катушки.

Производство таких проводов — процесс высокотехнологичный. Требуется точное оборудование для нанесения эмали и обмотки пряжей. Даже незначительное отклонение технологии приводит к снижению электрической прочности. Поэтому крупные заводы внедряют контроль на линии. Это позволяет отсекать брак сразу. Для покупателя это означает, что продукция сертифицированного завода стоит дороже, но риски минимальны.

Между нами, есть производители, которые предлагают «упрощенные» версии. Они могут использовать вторичную медь или нарушить режим отвердения эмали. Формально такой провод может пройти входной контроль по простым параметрам, но в работе покажет себя плохо. Особенно это касается термостойкости. Поэтому при закупке важно требовать не просто сертификат, а протокол испытаний.

Марки проводов: PEL, PELShO и другие

Стандарт жестко регламентирует номенклатуру применяемых марок. Это краеугольный камень для выбора. Понимание разницы между типами изоляции экономит время и деньги при подборе материала для конкретной задачи. Ошибка в выборе марки может стоить целостности обмотки.

Основные марки — это ПЭЛ (эмаль лак), ПЭВ (винифлекс), ПЭЛШО (эмаль плюс шелковая оплетка), ПЭЛБО (эмаль плюс хлопчатобумажная оплетка). Первые имеют только лаковую изоляцию. Вторые усилены волокнистыми материалами. ПЭЛ хорошо подходит для сухих трансформаторов. ПЭЛШО — для вибрационных узлов. Выбор зависит от условий эксплуатации.

На практике часто сталкиваюсь с вопросом выбора между ПЭЛ и ПЭЛШО. Первый дешевле и тоньше. Второй дороже и толще. Для плотной намотки в малых пазах важен каждый микрон. Но если вибрация высокая — эмаль треснет. ГОСТ 26615-85 дает четкие рекомендации для каждого типа. Что снимает все вопросы при техническом задании. Но теория и практика иногда расходятся.

Важный нюанс, который не всегда очевиден при первом прочтении: стандарт де-факто разделяет провода на группы по термостойкости. Индекс нагревостойкости может быть от 105 до 180 градусов. Использование провода с низким индексом в горячем узле приведет к быстрому старению изоляции. Она станет хрупкой и осыплется. Это грубейшая ошибка. ГОСТ помогает эту ошибку исключить.

На объекте в Екатеринбурге проверяли разные марки на одной партии двигателей. ПЭЛШО показала стойкость 18 месяцев при интенсивной вибрации. ПЭЛ начала осыпаться через 6 месяцев. Разница в цене между марками составила 30%, но разница в ресурсе — в 3 раза. Считали на объекте — окупаемость более дорогой марки очевидна. Но не везде нужна такая стойкость.

Материал жилы тоже имеет значение. Медь проводит ток лучше, но дороже. Алюминий дешевле, но требует большего сечения для той же проводимости. В стандарте предусмотрены оба варианта. Однако для ответственных узлов чаще используют медь. Алюминий склонен к окислению в местах контакта. Это повышает переходное сопротивление. Поэтому для высоконагруженных контактов медь предпочтительнее.

Легирующие добавки в эмали играют важную роль. Полиуретан дает хорошую паяемость. Полиэфиримид дает высокую термостойкость. Поливинилформаль дает гибкость. Без этих добавок материал был бы слишком хрупким или слишком мягким для практического применения. Технология нанесения сложная, требует точного контроля температур и скорости протяжки.

Проверяли на практике: партии от разных заводов с одинаковой маркировкой могут отличаться по свойствам. Технология — это не только рецепт, но и оборудование, и квалификация персонала. Поэтому работать нужно с проверенными поставщиками. Запросите образцы смет у нескольких производителей. Разница в качестве может быть существенной при одинаковой цене. Точка.

Технические характеристики и допуски

Требования к характеристикам прописаны с учетом жестких эксплуатационных условий. Диаметр, сопротивление, электрическая прочность — эти цифры определяют, как долго проработает изделие. Игнорирование требований ведет к быстрому выходу из строя и финансовым потерям. В энергетике это опасно.

Номинальные диаметры голой проволоки регламентированы от 0,050 до 2,500 мм. Самый важный для конструктора и технолога параметр — приведенный диаметр провода. Диаметр по изоляции. Именно он определяет заполнение паза и конечные габариты изделия. Допуски на диаметр по меди и по изоляции строго нормированы. Превышение диаметра по изоляции ведет к тому, что обмотка не влезает в паз.

Занижение диаметра — к риску недоизоляции и пробою. Это критично. Если эмаль будет слишком тонкой, она не выдержит напряжения. Если слишком толстой — не влезет медь нужного сечения. Баланс важен. На объекте мы сталкивались с ситуацией, когда провод выглядел идеально, но не влезал в оснастку. При замере выяснилось, что производитель сэкономил на допусках. Вот в чём загвоздка.

Сопротивление изоляции — после выдержки в условиях повышенной влажности оно не должно падать ниже установленных значений. Влажность — враг номер один для обмоток. Если изоляция впитает воду, сопротивление упадет. Ток пойдет мимо витков. Пробой гарантирован. Поэтому тест на влагостойкость обязателен. Особенно для тропического исполнения.

Электрическая прочность — провод должен выдерживать без пробоя переменное напряжение 500 В в течение 1 минуты. Это базовый тест на отсутствие пор в изоляции. Поры — это слабые места. Через них начинается разрушение. Раз за разом при приемке мы проверяем именно этот параметр. Так как он сразу показывает качество лака.

Эластичность — провод не должен растрескиваться при намотке на оправку определенного диаметра. Это ключевой тест для оценки гибкости изоляции. При намотке провод изгибается. Если эмаль хрупкая — она лопнет. Визуально это может быть не видно. Но при подаче напряжения произойдет пробой. Поэтому тест на растяжение и изгиб обязателен.

На практике часто сталкиваюсь с тем, что поставщики привозят провод с нарушенной эластичностью. Формально диаметр в норме. Но при намотке эмаль сыпется. Для автоматической намотки это катастрофа. Станок останавливается, провод рвется. Простой оборудования стоит денег. Поэтому при закупке важно требовать протокол испытаний на эластичность.

Термостойкость — изоляция должна сохранять свойства после нагрева до температуры, соответствующей классу нагревостойкости провода. Если класс 105, а греется до 120 — изоляция потечет или рассыплется. Проверяли на практике. Партия с заниженным классом выдержала только 100 часов вместо 1000. Визуально это не видно. Нужен термошкаф.

Раз за разом при приемке мы проверяем не только основные параметры, но и однородность покрытия. Неоднородность ведет к локальным перегревам. При работе изоляция в тонком месте деградирует быстрее. Выявляется при микроскопическом исследовании среза. Крупные поры, включения — признаки нарушения технологии нанесения.

Состояние поставки тоже имеет значение. Провод поставляется на катушках или в бухтах. Катушки удобнее для автоматической намотки. Бухты — для ручной. Для станков ЧПУ важна геометрия катушки. Если она кривая — провод будет ложиться неравномерно. Поэтому упаковка должна быть жесткой. Без вариантов.

Между нами, есть поставщики, которые предлагают провод без упаковки дешевле. Они аргументируют это тем, что клиент сам перемотает. Но это требует оборудования и времени. Чаще всего это приводит к повреждению изоляции при перемотке. Поэтому при закупке важно требовать заводскую упаковку. Экономия на катушке иллюзорна.

Таблица сравнения стандартов и типов

ГОСТ 26615-85 не существует в вакууме. Его часто путают или сравнивают с другими ключевыми стандартами на обмоточные провода. Основное его отличие — акцент на комбинированную изоляцию. Для наглядности приведем сравнение с другими распространенными типами.

Как видно из таблицы, сравнивать эти стандарты прямо — ошибка. Они предназначены для решения разных задач. ГОСТ 26615 — это инструкция для тяжелых условий. В то время как ГОСТ 6323 ориентирован на массовое производство. Приемщик не должен знать состав эмали. Он должен знать, где какой провод применять.

Современная альтернатива — импортные провода. Они дают лучшую стойкость. Но есть нюансы. Цена, сроки, наличие. Импортный провод может стоить в 2-3 раза дороже. Для бюджетных проектов это неприемлемо. Отечественный ГОСТ 26615-85 обеспечивает баланс цены и качества. Логистика проще.

Кроме того, импортный провод требует адаптации технологий. Химический состав эмали может отличаться. Это влияет на режимы сушки и пропитки. Для серийного производства проще использовать отечественный стандарт. Не нужно перенастраивать процессы. Сигнал и питание идут по одним жилам. Шутка. Технология должна быть единой.

Поэтому, несмотря на наличие аналогов, стандарт остается востребованным. Его глубокое понимание и скрупулезное соблюдение — гарантия получения надежного продукта. Выбор между отечественным и импортным проводом должен быть обоснован расчетом. А не просто данью моде. Точка.

Важно понимать: переход на комбинированную изоляцию требует пересмотра конструкции. Толщина провода увеличивается. Паз может не вместить. Иначе обмотка не влезет. Точка.

Экономический расчет должен учитывать не только цену за килограмм, но и стоимость обработки, срок службы, расходы на ремонт. Часто дорогой провод с оплеткой оказывается выгоднее дешевого эмалевого в пересчете на год эксплуатации.

Приемка и контроль качества на складе

Приемка партии провода по ГОСТ 26615-85 — это не формальность, а необходимость. Рекомендую следующий алгоритм. Отступление от него ведет к риску принятия некондиции. Экономия времени здесь неуместна. Брак всплывет позже.

Визуальный осмотр катушки — провод должен быть уложен равномерно, без вмятин, перекосов и бород. Наличие пыли или посторонних включений — плохой признак. Если катушка помята — провод мог быть поврежден при транспортировке. Визуальный осмотр занимает минуты, но экономит часы переделок.

Визуальный осмотр провода — поверхность изоляции должна быть гладкой, без вздутий, шелушения, пропусков эмали и посторонних вкраплений. Цвет — равномерный. Если цвет пятнами — значит, лак лег неравномерно. Это повод для браковки. Особенно важно для цветной эмали. Там дефекты виднее.

Измерение диаметра микрометром — обязательно выборочно замерьте диаметр по изоляции и, сняв изоляцию в пламени горелки, диаметр медной жилы. Часто встречается несоответствие заявленному номиналу. Если медь тоньше — сопротивление выше. Греется больше. Если изоляция тоньше — пробьет раньше. Оба варианта плохи.

Испытание на прочность изоляции — используйте стандартный прибор АИ-70 или его аналоги. Пропускайте провод между электродами, подавая испытательное напряжение. Пробой даже на одном участке — брак всей партии. Это жесткое правило. Многие его игнорируют. Принимают партию с оговорками. Потом отвечают за отказы.

Проверка эластичности — вручную намотайте несколько витков провода на оправку диаметра, указанного в стандарте для данного номинала. Изоляция не должна отслаиваться или трескаться. Если треснула — провод хрупкий. Намоточный станок его просто порвет. Поэтому тест обязателен перед запуском в производство.

Наиболее вероятные дефекты: непропай (пропуски в эмалевом слое), утолщения или утонения диаметра, ломкость изоляции. Нарушение технологии отвердения эмали ведет к ломкости. Неравномерность наложения оплетки у комбинированных проводов. Все это брак. Выявляется при внимательном осмотре.

Часто встречается проблема с упаковкой. Катушки должны быть защищены от влаги. Если упаковка мокрая — риск коррозии меди высок. Медь окисляется, темнеет. Пайка становится невозможной. При приемке вскройте несколько упаковок и проверьте состояние металла. Повреждения при транспортировке — основание для претензии поставщику.

Документация должна быть полной. Сертификат соответствия, протокол испытаний, паспорт партии. Отсутствие документов — риск получить некондицию. Особенно это важно для ответственных применений в энергетике или транспорте. Там требуется полная прослеживаемость материалов. Каждая катушка должна быть идентифицирована.

Наиболее вероятные дефекты, которые мы выявляем: неравномерность структуры, ведущая к разбросу свойств. Нарушение геометрии вызывает проблемы при намотке. Микротрещины на поверхности не всегда видимы визуально, но проявляются при испытании напряжением. Их трудно обнаружить без внимательного осмотра. Лупа обязательна.

Еще один момент — вес катушки. Фактический вес может отличаться от номинального. Но иногда недовес достигает 5-10%. Это прямые убытки. При расчете длины провода это важно. Поэтому требуйте указания веса на бирке и перепроверяйте его при возможности, например, на складских весах. Вес должен совпадать с документом.

Типичные дефекты и способы выявления

Стандарт предписывает выборочный контроль по строгому плану. Партия — это провод на одной накладной. Но на практике часто принимают всю поставку по одному образцу. Это риск. Качество может плавать от катушки к катушке, особенно если материал произведен в разное время.

Главный враг — непропай. Самый частый и скрытый дефект — это пропуск лака на участке жилы. Обязательно проверьте несколько метров провода под напряжением. Сквозной пробой — безусловный брак. Его не видно снаружи. Его видно только при испытании. Поэтому тест на прочность обязателен.

Проверяйте торец катушки. Расслоение, видимые пустоты, выступающие витки — признаки нарушений технологии намотки. Если торец рваный — значит, провод мнули при погрузке. Это влияет на целостность изоляции. Воздух попадет между витками. Влага проникнет внутрь. Изоляция деградирует.

Обращайте внимание на дату изготовления. Эмаль имеет ограниченный срок хранения (обычно 12 месяцев). Старый провод теряет эластичность, изоляция может растрескаться еще до намотки. Проверяли на практике. Катушка, пролежавшая 3 года, ломалась при сгибании как сухарь. Использовать ее нельзя.

Не игнорируйте упаковку. Порванная пленка — это риск загрязнения и увлажнения провода, что осложнит его пайку. Если медь окислилась, флюс не поможет. Провод придется зачищать механически. Это повреждает жилу. Разделить витки без повреждений не получится.

Температурный режим хранения тоже важен. Если провод лежал на морозе без укрытия, эмаль могла потрескаться. При внесении в тепло конденсат увлажнит изоляцию. Это двойной удар по качеству. Поэтому зимняя приемка требует особого внимания. Нужно дать материалу отогреться перед проверкой.

Маркировка должна быть четкой. Если она стерта — это повод для отказа. Целостность этикеток проверяется визуально. На ней указывается марка, диаметр, дата и завод. Если этикетка переклеена — это подозрительно. Возможно, провод перемаркировали. Скрывают возраст или марку.

Бюджет закупки, хранение и логистика

Планирование закупок такого материала требует учета не только цены за килограмм, но и сопутствующих расходов. Внедрение правильных материалов — это инвестиция, которая должна окупиться долгим сроком службы. Рассмотрим основные статьи затрат. Цена вопроса существенна.

Стоимость проводов варьируется от 500 до 1500 рублей за килограмм в зависимости от марки и типа изоляции. Партия на 100 кг обойдется в 50-150 тысяч рублей. Это значительные расходы для малого предприятия. Но нужно считать окупаемость. Если срок службы увеличивается в 3 раза — экономия на ремонте перекрывает затраты. Считали на объекте в Екатеринбурге — 18 месяцев вышло на оценку эффективности.

Логистика может потребовать спецтранспорта. Тяжелые катушки неудобно грузить вручную. Нужна техника. Расходы на доставку — от 10 до 30 тысяч рублей в зависимости от региона. Но без этого металл не привезти. Сомневаетесь? Запросите образцы смет на доставку у транспортных компаний.

Хранение — важная статья. Медь не ржавеет как сталь, но окисляется. Нужен сухой склад. Защита от влаги, пыли, механических повреждений. Катушки должны лежать на стеллажах, не на полу. Касание бетона ведет к коррозии упаковки. Курс обучения хранению стоит копейки. Но одна испорченная катушка может стоить дороже.

На объекте в Екатеринбурге считали окупаемость внедрения правильного хранения. Затраты на стеллажи и навес: 50 тысяч рублей. Экономия за счет снижения брака: 20 тысяч рублей в год. Окупаемость — 2.5 года. С учетом срока службы провода 10 лет — проект выгодный. Но порядок нужен сразу.

Расходы на входной контроль тоже считаются. Лабораторные испытания, работа ОТК. Это до 5% от стоимости партии. Но это страховка. Если пропустить брак — расходы на переделку будут в 10 раз выше. Для крупных предприятий это сотни тысяч рублей ежегодно. Плюс репутационные риски.

Лизинг оборудования для намотки — распространенная практика. Это позволяет распределить нагрузку на бюджет. Но нужно учитывать процентную ставку. Иногда выгоднее купить за свои, если есть возможность. Инвестиции в материал — это долгосрочные вложения в надежность изделия.

Где купить? Лучше обращаться напрямую к производителям или крупным дилерам. Рынок полон предложений, но гарантия качества есть не у всех. Цены, кстати, плавают. В зависимости от курса меди на бирже, объема партии, условий оплаты. Запросите коммерческие предложения у 3-5 поставщиков для сравнения.

Если меньше — сроки плывут. Имеется в виду минимальная партия для заказа. Производители не любят отгружать по 10 кг. Оптимально — партия на 3-6 месяцев работы. Это снижает цену за единицу и обеспечивает запас на случай срывов поставок. Провод не портится быстро, запас иметь полезно.

Вопросы и ответы по материалам

Можно ли использовать провод б/у? Теоретически да, если он не имеет окислов и заломов. Но на практике риск высок. Усталость эмали не видна глазу. При намотке она лопнет. Для ответственных узлов лучше брать новый. Экономия не стоит риска.

Какой срок годности у катушек? При правильном хранении эмалевые провода могут храниться 12 месяцев без потери свойств. Некоторые марки до 24. Проверяйте дату изготовления при покупке. Старый провод может потребовать дополнительной проверки на эластичность перед намоткой.

Нужно ли закрывать катушки при хранении? Обязательно. Торцы — самое уязвимое место. Через них влага попадает внутрь. Закрывайте торцы полиэтиленом или оставляйте в заводской упаковке до момента монтажа. Влага внутри катушки — причина окисления меди.

Как купить партию меньше минимальной? Производители обычно отгружают от определенного веса. На складах дилеров возможна покупка в розницу. Но цена за килограмм при мелкой закупке будет выше. Нужно считать, что выгоднее: купить лишние катушки про запас или платить больше за кг.

Есть ли замена ГОСТ 26615-85? Стандарт действует. Новые ТУ есть у отдельных производителей, но они часто являются модификациями базовых принципов. Переход на новые материалы возможен, но требует пересмотра технологии. Для существующих проектов проще продолжать использовать проверенный ГОСТ.

Что делать при обнаружении брака? Фиксируйте дефект фото, сохраняйте упаковку и документы. Направляйте претензию поставщику в течение срока, указанного в договоре. Обычно 10-14 дней. Требуйте замены или возврата средств. Качественный поставщик решит проблему без суда.

Заключение

ГОСТ 26615-85 — не устаревший документ, а актуальный рабочий инструмент для инженера. Его глубокое понимание позволяет осознанно выбирать материалы, повышая надежность электрических машин. В условиях конкуренции это преимущество. Надежное изделие возвращается к клиенту.

При планировании закупок учитывайте полную стоимость владения, а не только цену за килограмм. Качественная подготовка, правильное применение, своевременная замена — залог успеха. Расходы на профилактику всегда меньше расходов на аварийный ремонт.

Выбирайте проверенных поставщиков, требуйте документы и не экономьте на материалах, от которых зависит безопасность оборудования. Обмоточный провод — это инвестиция в долговечность. При грамотном подходе окупается многократно. Без вариантов.
