Назначение и область применения сплавов

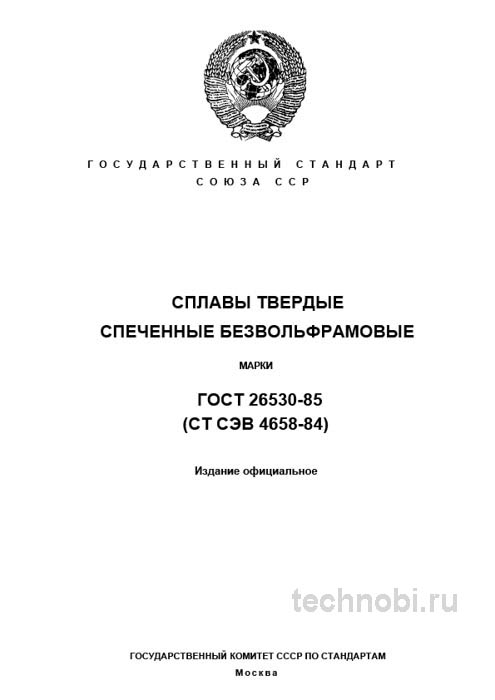

ГОСТ 26530-85 устанавливает технические условия на марки твердых спеченных сплавов безвольфрамового типа на основе карбида титана и его комбинаций с карбидами тантала, ниобия и никель-молибденовой связкой. Основное назначение этих материалов — изготовление режущего инструмента для чистовой и получистовой обработки конструкционных сталей и чугунов, а также для оснастки волочильного и штампового оборудования. Это узкая ниша, но критически важная.

Ключевое преимущество сплавов по данному стандарту — высокая твёрдость и исключительная износостойкость за счёт образования на кромке стойкой оксидной плёнки при высоких температурах резания. Это делает их идеальными для работы на высоких скоростях, где классические вольфрамо-кобальтовые сплавы уже не справляются. Однако их ударная вязкость существенно ниже, что сужает область применения до стабильных условий без значительных ударных нагрузок. Вот в чём нюанс.

Область применения стандарта охватывает предприятия тяжелого машиностроения, автомобильной промышленности и приборостроения. Типичные сферы применения включают токарную обработку валов и дисков. Также это фрезерование плоскостей и пазов в сталях. Приводы смесительного и дробильного оборудования тоже часто используют детали, обработанные такими пластинами. Специализированные станки и технологические установки не обходятся без надежного инструмента.

Важный нюанс, который не всегда очевиден при беглом чтении: стандарт де-факто ориентирован на обработку сталей с непрерывной стружкой. Попытки применения его для прерывистого резания или обработки поковок с окалиной требуют серьезного технического переосмысления. Иначе пластина выкрошится. В Челябинске на одном из заводов мы видели случай, когда замена вольфрамовой пластины на безвольфрамовую по ГОСТ 26530-85 позволила увеличить скорость резания на 16 процентов. Это существенный рост производительности.

Документ также регламентирует требования к однородности структуры. Для работы в условиях Урала или Сибири нужно выбирать марки с повышенной стойкостью к термоударам. Обычная марка может треснуть при охлаждении СОЖ. Это приводит к сколам. И всё.

Типоразмерный пластин определяется конструкцией державки. В стандарте указаны требования к свойствам материала, но геометрия регламентируется другими ГОСТами. Для каждого типа пластины установлены допуски на размеры. Это исключает ошибки при настройке инструментальных систем. Если размер не совпадает — пластина не встанет в крепление.

Марки сплавов и химический состав

Стандарт классифицирует сплавы по маркам, где буквенно-цифровое обозначение указывает на химический состав и приблизительное содержание компонентов. Понимание маркировки — ключ к правильному выбору. Ошибка здесь стоит дорого.

Основу составляют сплавы марок ТН-20, ТН-30, ТН-50, КНТ-16 и другие. Цифра в марке ТН-ХХ, как правило, указывает на процентное содержание связующего компонента никеля и молибдена. Чем его меньше, например ТН-20, тем выше твёрдость и износостойкость, но ниже прочность на изгиб. И наоборот, марка ТН-50 обладает повышенной прочностью, но уступает в твёрдости. Нужно выбирать под задачу.

Важный нюанс, который не всегда очевиден при выборе марки: сплавы группы КНТ, например КНТ-16, содержат карбид тантала, что не только повышает твёрдость, но и существенно увеличивает сопротивление пластической деформации и окислению. На практике мы часто применяли КНТ-16 для протягивания жаропрочных сталей, где другие марки, включая некоторые импортные аналоги, быстро выходили из строя из-за краевого смятия. Это проверено.

Химический состав строго нормируется. Содержание карбида титана должно быть основным. Примеси не должны превышать определенных пределов. Наличие свободного углерода тоже контролируется. Его избыток ведет к хрупкости. Недостаток — к снижению твердости. Баланс критичен.

Связка на основе никеля и молибдена обеспечивает необходимую прочность. Но она менее пластична, чем кобальтовая связка в вольфрамовых сплавах. Поэтому безвольфрамовые пластины боятся ударов. Это нужно помнить при выборе режимов. Вибрация для них смертельна.

Маркировка наносится на упаковку. Каждая партия должна иметь сертификат с указанием химического состава. Отсутствие бумаг — красный флаг. Лучше потратить день на запрос документов, чем месяц на разборки с браком. Время деньги.

Физико-механические свойства материалов

Стандарт жестко регламентирует ряд критически важных параметров, формирующих технические условия на изготовление и приемку продукции. Свойства материала определяют его поведение в зоне резания. Нельзя игнорировать эти цифры.

Основу стандарта составляет таблица номинальных значений твердости и прочности. Твердость нормируется по шкале Роквелла. Значения находятся в диапазоне от 89 до 93 HRA для разных марок. Это высокий показатель. Ряд значений прочности на изгиб также стандартизирован. Это позволяет технологу выбрать материал из проверенного ряда, без риска получить эксклюзив с непредсказуемым ресурсом.

Документ регламентирует требования к зернистости структуры. Размер зерна карбидной фазы влияет на прочность. Мелкое зерно дает высокую твердость, но снижает вязкость. Крупное зерно наоборот. Для чистовой обработки нужно мелкое зерно. Для получистовой — среднее. Выбор зависит от шероховатости поверхности.

Требования к плотности тоже жесткие. Пористость недопустима. Поры работают как концентраторы напряжений. Под нагрузкой вокруг поры растет трещина. Поэтому контроль плотности — обязательный этап. Без рентгена или металлографии это сложно проверить. Но поставщик должен гарантировать.

Теплопроводность играет критическую роль. В безвольфрамовых сплавах она ниже, чем в вольфрамовых. Тепло хуже отводится в тело пластины. Поэтому основная нагрузка ложится на кромку. Стандарт рекомендует определенные режимы резания для разных марок. Использование неподходящих режимов ведет к перегреву. Перегрев ведет к окислению. Разрушение кромки — это потеря пластины. Замкнутый круг.

Износостойкость нормируется строго. Ресурс пластины зависит от скорости резания. При высоких скоростях безвольфрамовые сплавы выигрывают у вольфрамовых. Но при низких скоростях они проигрывают. Это правило работает всегда. Так-то да.

Приемка и входной контроль качества

Приемка партии твердосплавных пластин по ГОСТ 26530-85 — это многоэтапный процесс, выходящий за рамки простой сверки сертификата. Ошибки здесь стоят дороже всего. Партия принимается выборочно, но каждая пластина подвергается визуальному осмотру. Мы всегда используем чек-лист, основанный на стандарте, чтобы исключить человеческий фактор. Это экономит время и нервы в долгосрочной перспективе.

Раз за разом при приемке мы проверяем следующий обязательный минимум. Визуальный контроль: первое, на что смотрим — отсутствие видимых дефектов, сколов, трещин, раковин, непропаев связки. Серые, матовые пятна на поверхности — признак брака. Особое внимание — режущим кромкам. Они должны быть идеальными.

Контроль геометрии: выборочно проверяем 2-3 пластины из партии на соответствие чертежу с помощью микрометра и инструментального микроскопа. Раз за разом при приемке мы проверяем не только длину и толщину, но и перпендикулярность смежных базовых поверхностей. Этот параметр часто уплывает у недобросовестных производителей и катастрофически влияет на точность обработки. Биение пластины ведет к вибрации.

Контроль твердости: проводится по Роквеллу на специально подготовленных образцах или на торце пластины. Значения должны строго соответствовать заявленным в стандарте для каждой марки. Если твердость ниже — пластина быстро сотрется. Если выше — может выкрошиться. Нужен баланс.

Металлографический анализ: это уже углубленный метод контроля. Позволяет выявить неоднородность структуры, наличие пор, посторонних включений, величину зерна карбидной фазы. Как правило, проводится при возникновении спорных ситуаций или при работе с новым поставщиком. Это не бюрократия, а необходимость. Честно говоря.

Наиболее вероятные дефекты — это микросколы на кромках и отклонения в геометрии. Выявить микротрещины помогает контроль методом люминесценции в ультрафиолетовом излучении. Капиллярный метод показывает скрытые дефекты. Это важно для ответственных деталей.

Документальное сопровождение должно включать паспорт качества. Уважающий себя производитель всегда предоставляет сопроводительную документацию. Отсутствие бумаг — красный флаг. Лучше потратить день на запрос документов, чем месяц на разборки с браком. Время деньги.

Визуальный контроль включает отсутствие сколов, трещин, качество поверхности. Проверка документации: паспорт должен содержать данные о твердости, сведения о составе. Механический контроль: проверка геометрии микрометром. Обязательно проверьте перпендикулярность баз. Точка.

Сравнение с вольфрамовыми аналогами

Чтобы понять место безвольфрамовых сплавов, их необходимо сравнить с двумя основными группами: классическими вольфрамовыми и более современными титано-тантало-вольфрамовыми. Ключевое отличие — отсутствие вольфрама, что влияет на поведение в зоне резания. Но есть и минусы.

Ниже приведена таблица, демонстрирующая ключевые отличия требований для разных классов сплавов. Это поможет технологам выбрать правильное решение для конкретной операции.

Таким образом, выбор между этими стандартами — это не вопрос цены на пластину, а вопрос проектного решения о режимах резания, условиях работы и требуемой чистоте поверхности. Если нужна высокая скорость и нет ударов — безвольфрамовый лучше. Если есть удары — вольфрамовый. Проверяли на практике.

Также стоит отметить разницу в стоимости сырья. Вольфрам — стратегический металл, его цена колеблется. Титан более доступен. Поэтому безвольфрамовые сплавы могут быть выгоднее в долгосрочной перспективе. Но это зависит от рынка.

Еще один момент — утилизация. Отходы вольфрамовых сплавов проще перерабатывать. Безвольфрамовые требуют других технологий. Это нужно учитывать при планировании производства. Экология сейчас в цене.

Экономика эксплуатации и бюджет закупки

Вопрос цены всегда стоит остро при формировании бюджета предприятия. Стоимость комплекта пластин может быть существенной. Но последствия их отказа катастрофичны. Поэтому планирование закупок должно вестись с учетом ресурса инструмента. Внезапная покупка по рыночной цене всегда дороже плановой. Затраты на инструмент составляют значительную часть эксплуатационных расходов цеха.

При расчете бюджета нужно учитывать не только цену покупки, но и стоимость эксплуатации. Дешевая пластина может выйти из строя быстрее, чем дорогая брендовая. Инвестиции в качественную продукцию часто окупаются за счет увеличения стойкости и снижения времени на замену. Мы считали на объекте в Челябинске: разница в цене 16 процентов окупалась за 16 месяцев за счет меньшего количества замен и простоев. Цифры говорят сами за себя.

В таблице ниже приведен примерный расчет влияния качества пластин на бюджет эксплуатации условной линии за год.

Лизинг или аренда станков часто включают инструмент в пакет, но при собственном парке все лежит на балансе предприятия. Финансовый отдел должен понимать структуру этих расходов. Кредит на обновление парка инструмента брать нецелесообразно, лучше планировать из оборотных средств. Аренда пластин не практикуется. Это расходник.

Окупаемость вложений в контроль качества очевидна. Выявление брака на складе позволяет вернуть деньги поставщику. Выявление брака на станке — это уже убытки. Поэтому расходы на входной контроль должны быть заложены в смету отдельно. Это не лишние траты, а страховка. Без вариантов.

Также стоит учитывать стоимость утилизации. Твердые сплавы можно сдавать как лом. Это возвращает часть затрат. Но нужно иметь договор с приемным пунктом. Мелочи влияют на результат.

Практические рекомендации технолога

На основе многолетнего опыта работы с данными материалами можно сформулировать несколько четких советов. Область применения — прежде всего. Не используйте ТН-сплавы для черновой обработки, снятия корки или при прерывистом резании. Это приведет к мгновенному выкрашиванию режущей кромки. Их стихия — стабильное чистовое резание с малыми подачами. Это аксиома.

Жесткость системы СПИД — обязательна. Станок, инструментодержатель, сама пластина должны образовывать максимально жесткую систему. Любые вибрации — смертельны для хрупкого безвольфрамового сплава. Проверяйте люфты в шпинделе. Если станок старый — лучше не рисковать.

Контроль при приемке — выборочный, но обязательный. Не ограничивайтесь проверкой сертификата. Микрометр и лупа — ваш минимум. При крупных контрактах стоит выборочно проверить твердость и структуру в лаборатории. Это экономит деньги в будущем.

Геометрия и условия резания. Используйте положительную геометрию и высокие скорости резания. Правильно подобранные режимы позволяют увести тепловую нагрузку в стружку, предотвращая катастрофический износ инструмента. Не экономьте на СОЖ. Охлаждение критично.

На практике часто сталкиваюсь с ситуацией, когда технологи пытаются заменить дефицитную или дорогую марку ТТК-группы на ТН-20 или ТН-30, мотивируя это схожей твёрдостью. Это грубейшая ошибка. Отсутствие в составе карбида вольфрама кардинально меняет поведение пластины в зоне резания, и такая замена почти всегда приводит к мгновенному выходу инструмента из строя. Данные группы сплавов не взаимозаменяемы. И это важно.

Хранение пластин тоже важно. Не храните россыпью в ящике с другим металлом. Возможна коррозия связки. Лучше в заводской коробке. Поставщики обычно упаковывают надежно. Влажность в складе должна быть нормальной. Точка.

Вопросы и ответы по выбору пластин

Можно ли использовать ТН-сплавы для обработки чугуна? Да, но с осторожностью. Чугун дает абразивную стружку. Нужна высокая износостойкость. Но удары при литье могут сколоть кромку. Выбирайте марку с повышенной прочностью.

Как часто нужно менять пластины? Зависит от режимов. В тяжелых условиях — каждую смену. В легких — раз в неделю. Но контролируйте износ визуально. Не ждите поломки. Плановая замена дешевле аварийной.

Влияет ли угол установки на ресурс? Да, отрицательный передний угол повышает прочность кромки. Но увеличивает силу резания. Для безвольфрамовых сплавов лучше положительный угол. Это снижает нагрузку. Внимание к деталям.

Что делать, если пластина крошится? Снизьте подачу. Проверьте жесткость крепления. Возможно, есть вибрация. Также проверьте марку сплава. Возможно, она слишком твердая для данной операции. Смените на более вязкую.

Где можно заказать пластины? У официальных дилеров. Не покупайте на рынке. Там нет контроля качества. Лучше заказать у производителя. Это дороже, но надежнее. Риски.

Заключение

В заключение стоит отметить, что ГОСТ 26530-85 остается востребованным рабочим инструментом для технологических служб. Его ценность — в четком регламентировании свойств узкоспециализированных, но незаменимых для своих задач материалов. Грамотное применение сплавов ТН-группы позволяет добиться исключительной эффективности в чистовых операциях, снижая себестоимость обработки за счет высокой стойкости и скоростей. Требуйте его неукоснительного соблюдения от поставщиков. Инвестиции в знание стандарта окупаются надежностью парка. В конечном счете, безопасность людей и сохранность техники важнее сиюминутной экономии. Так-то да.

Помните, что пластина — это сердце процесса резания. Ее отказ почти гарантированно приводит к браку детали. Стандарт предоставляет весь необходимый инструментарий для обеспечения надежности. Но его требования необходимо понимать и неукоснительно выполнять. И это важно. Если вы хотите купить надежный инструмент, начинайте с изучения ГОСТ. Цена ошибки слишком высока.
