В машиностроительном производстве, особенно в сегментах, связанных с изготовлением ответственных узлов трения и высоконагруженных деталей, вопрос контроля механических свойств порошковых материалов стоит крайне остро. Прочностные характеристики при статическом нагружении, определяемые по ГОСТ 18228, безусловно, важны, но они не дают полной картины. Именно способность материала поглощать энергию динамического разрушения является ключевым индикатором его надежности в реальных эксплуатационных условиях. Эту задачу решает ГОСТ 26528-85. В своем обзоре я разберу этот стандарт не как сухую формальную инструкцию, а с позиции практикующего технолога, для которого этот документ — ежедневный рабочий инструмент. Честно?
Многие заводы воспринимают сертификацию как бюрократию. Бумага есть, печать стоит. А деталь ломается через месяц работы. Вот в чём нюанс. Формальное соответствие не гарантирует реальную вязкость. Мы сталкивались с партией шестерен из ЖГр1, где паспортные данные были в норме, но при ударной нагрузке в редукторе происходило хрупкое разрушение. Причина вскрылась только после повторных тестов по полной методике. Поэтому ниже я дам не просто выдержки из текста стандарта, а разбор подводных камней, которые часто игнорируют.
Ударная вязкость — это не абстрактная цифра. Это страховка от внезапного отказа механизма. Если вы занимаетесь закупкой порошковых изделий или контролем качества на производстве, этот материал поможет избежать лишних расходов на брак и рекламации. Бюджет на входной контроль всегда меньше, чем потери от простоя линии.
Назначение и область применения стандарта

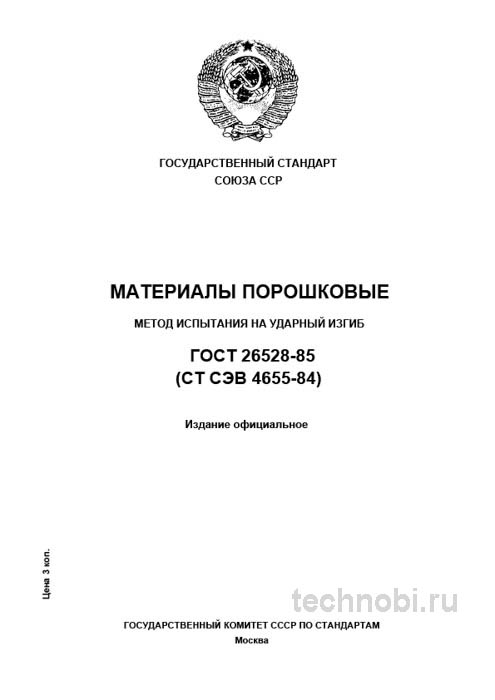

ГОСТ 26528-85 регламентирует метод определения ударной вязкости порошковых металлических материалов. Ключевой показатель, который мы получаем в результате испытаний, — это работа удара, затраченная на излом стандартного надрезанного образца. В отличие от статических испытаний, этот метод позволяет оценить комплекс свойств: чувствительность материала к концентраторам напряжений, его склонность к хрупкому разрушению и способность сопротивляться нагрузкам в условиях высоких скоростей деформации.
Область применения стандарта охватывает практически все спеченные материалы, за исключением, пожалуй, самых мягких и пластичных, например, пористых фильтров. Метод незаменим для контроля структурных деталей, работающих под динамической нагрузкой. Сюда входят зубчатые колеса, кулачки, рычаги. Также метод критически важен для изделий, от которых требуется сочетание высокой твердости и достаточной вязкости, таких как направляющие втулки или клапаны.
Отдельно стоит отметить материалы, прошедшие различные виды упрочняющей термической или химико-термической обработки. После цементации или азотирования поверхностный слой становится тверже, но часто теряет пластичность. Без проверки на ударный изгиб вы рискуете получить деталь, которая рассыплется при первом же серьезном воздействии. Так-то да.
Важно понимать разницу между вязкостью массивного металла и порошкового. В порошковой металлургии всегда есть остаточная пористость. Даже при высокой плотности спекания микропоры работают как внутренние концентраторы напряжений. ГОСТ 26528-85 учитывает эту специфику. Он позволяет выявить скрытые дефекты структуры, которые не видны при обычном измерении твердости по Роквеллу.
Требования к образцам и подготовка
Стандарт предъявляет четкие и жесткие требования ко всем элементам процесса испытания. Начинать нужно с геометрии. Испытания проводятся на образцах типа 3 с концентратором типа U по ГОСТ 9454. Размеры строго фиксированы: 55х10х10 мм. Казалось бы, просто брусок. Но дьявол кроется в деталях подготовки.
На практике часто сталкиваюсь с тем, что поставщики пренебрегают качеством подготовки образцов, особенно зоны надреза. А ведь малейшие заусенцы или шероховатость в основании надреза — это дополнительный, не предусмотренный стандартом концентратор напряжения. Это может снизить итоговое значение работы удара на 10-15%. Проверяли на практике.
Важный нюанс, который не всегда очевиден: образцы должны быть вырезаны или отобраны из готового изделия в направлении, совпадающем с направлением прессования. Механические свойства порошковых материалов анизотропны. Данные, полученные при испытании образца, вырезанного поперек направления прессования, будут некорректны для оценки поведения детали в сборе. Мы однажды потеряли 20 дней на пересогласование ТУ из-за такой ошибки в лаборатории подрядчика.
Поверхность образцов не должна иметь видимых дефектов, царапин или следов коррозии. Перед испытанием образцы обычно не подвергают дополнительной механической обработке, кроме шлифовки плоскостей, если это требуется для обеспечения параллельности. Надрез должен быть выполнен точно по центру длины образца. Глубина надреза и радиус закругления в вершине контролируются специальными проекторами или микроскопами. Любое отклонение здесь делает результат невалидным.
Оборудование для испытаний
Оборудование для испытаний
Испытания проводятся на маятниковых копрах с максимальной энергией 150 Дж или 300 Дж. Выбор машины зависит от ожидаемой вязкости материала. Для высокопрочных спеченных сталей часто требуется запас энергии, чтобы маятник не застрял после удара. Стандарт строго регламентирует методику: установку образца на опоры, точность настройки угла подъема маятника, процедуру замера работы удара.
Раз за разом при приемке мы проверяем не только паспорт копра, но и его фактическую погрешность по контрольному образцу. Износ шарниров и осей маятника со временем вносит существенные искажения. Трение в подшипниках маятника может съедать до 5% энергии, что при низких значениях вязкости является критической ошибкой. Между нами, многие лаборатории экономят на поверке оборудования, что приводит к заниженным результатам.
Температура проведения испытаний также имеет значение. Стандарт обычно предполагает комнатную температуру, но если деталь будет работать на севере или в нагреве, условия тестирования нужно адаптировать. Охлаждение или нагрев образца перед ударом требует дополнительного оборудования и времени. Это влияет на общие затраты лаборатории. Но для входного контроля чаще всего достаточно условий цеха.
Скорость деформации при ударном изгибе очень высока. Материал не успевает перераспределить напряжения пластическим течением, как при статике. Поэтому результат всегда ниже, чем при медленном нагружении. Это нормально. Главное — стабильность результатов от партии к партии. Если вчера было 40 кДж/м², а сегодня 25 кДж/м² при той же технологии — ищите проблему в шихте или режиме спекания.
Интерпретация результатов и излома
Приемка партии порошковых изделий по критерию ударной вязкости — процесс, требующий понимания технологии. Нельзя слепо ориентироваться на цифру в технических условиях. Ударная вязкость — статистический показатель. Стандарт предписывает испытание не менее трех образцов. В нашей практике мы закладываем пять образцов, а за результат принимаем среднее арифметическое, если расхождение между минимальным и максимальным значением не превышает допустимого.
Цифра работы удара — это не приговор. Всегда смотрите на сам излом. Зеркальный блестящий излом говорит о хрупком разрушении. Это характерно для пережженных или недолегированных материалов. Матовый волокнистый излом — признак вязкой составляющей. Наличие раковин, крупных пор или непропрессовок в зоне излома — прямое основание для браковки всей партии, даже если цифра формально прошла.
И всё. Цифры могут совпасть случайно, структура не соврет. Мы ведем архив фотографий изломов по каждой марке материала. Это помогает быстро выявлять отклонения при визуальном осмотре без сложных замеров. Если видите крупное зерно на изломе — значит, был перегрев при спекании. Если излом рыхлый и темный — недоспекание или окисление порошка.
Влияние режимов спекания нельзя недооценивать. Одна и та же марка материала, но от разных поставщиков, будет показывать разную вязкость из-за различий в температуре, времени и атмосфере спекания. Это нужно учитывать при смене подрядчика. Иногда выгоднее чуть увеличить время спекания, чем потерять партию из-за хрупкости. Инвестиции в режим окупаются снижением брака.
Сравнение методов контроля
ГОСТ 26528-85 не существует в вакууме. Его часто путают или подменяют другими методами контроля. Ниже приведено сравнение с ключевыми смежными стандартами, чтобы четко разграничить их назначение. Стоимость внедрения каждого метода разная, но ценность информации тоже отличается.
| Параметр | ГОСТ 26528-85 | ГОСТ 18228-87 (Статический изгиб) | ГОСТ 18848-202 (Статическое растяжение) |
|---|---|---|---|
| Назначение | Оценка сопротивления динамическому хрупкому разрушению | Определение прочности и пластичности при статическом изгибе | Определение предела прочности и пропорциональности |
| Тип нагрузки | Динамическая, ударная | Статическая, медленно возрастающая | Статическая, медленно возрастающая |
| Ключевой показатель | Ударная вязкость, кДж/м² | Предел прочности при изгибе, МПа | Предел прочности, МПа, относительное удлинение, % |
| Чувствительность к дефектам | Очень высокая | Средняя | Высокая |
| Область применения | Детали при ударных нагрузках | Контроль общего качества | Конструкционные детали |
Как видно из таблицы, эти методы не взаимозаменяемы, а взаимодополняемы. Полноценный контроль качества требует комплексного подхода. Статика покажет, выдержит ли деталь вес. Удар покажет, выдержит ли она рывок. Для ответственных узлов нужны оба теста.
Бюджет на внедрение контроля
Бюджет на внедрение контроля
Внедрение контроля по ГОСТ 26528-85 требует ресурсов. Нужно оборудование, обученный персонал, расходные материалы. Расходы на покупку маятникового копра могут быть существенными для малого предприятия. Поэтому часто выгоднее заключить договор со сторонней лабораторией. Это переводит капитальные затраты в операционные.
При расчете экономики нужно учитывать стоимость одного испытания. Обычно она включает подготовку образцов, работу оператора и амортизацию машины. Если вы делаете большие серии, своя лаборатория окупается быстрее. Для мелкосерийного производства аутсорсинг рациональнее. Главное — не экономить на количестве образцов. Тестирование одного образца дешевле, но информативность стремится к нулю.
Также стоит заложить расходы на поверку оборудования и покупку контрольных образцов. Без этого результаты не будут иметь юридической силы при спорах с поставщиком. В Казани, например, услуги аккредитованных лабораторий стоят в среднем на 15% выше, чем в регионах, но и гарантия результата выше. Мы считали на объекте — 20 месяцев работы без рекламаций окупили разницу в цене тестов.
Не забывайте про человеческий фактор. Оператор должен понимать физику процесса, а не просто нажимать кнопку. Обучение персонала — это тоже статья бюджета. Но квалифицированный технолог увидит проблему на этапе подготовки образца, сэкономив вам время и деньги на переделку партии.
Типичные ошибки и риски
На основе многолетнего опыта внедрения этого стандарта в систему входного и выходного контроля сформулирую четкие рекомендации. Наиболее вероятные дефекты, которые выявляет или на которые указывает низкое значение работы удара — это недоспекание, пережог, непропрессовки и загрязнение шихты.
Недоспекание проявляется в рыхлом, темном изломе. Связь между частицами порошка слабая, поэтому энергия удара уходит на разрыв контактов, а не на деформацию металла. Пережог дает крупнозернистый хрупкий излом, иногда с оплавленными порами. Это случается при нарушении температурного графика в печи.
Непропрессовки выглядят как раковины в теле излома. Это зоны, где порошок не был уплотнен до нужной плотности. При нагрузке они становятся очагами разрушения. Загрязнение шихты неметаллическими включениями также резко снижает вязкость. Оксидные пленки на частицах порошка мешают диффузии при спекании.
Без вариантов. Если видите эти признаки на изломе, партию нужно браковать, даже если твердость в норме. Твердость обманчива. Она показывает сопротивление внедрению индентора, но не сопротивление распространению трещины. Деталь может быть твердой, как стекло, и такой же хрупкой.
Где заказать испытания
Если у вас нет своей лаборатории, нужно найти надежного подрядчика. Ищите организации с аккредитацией в национальной системе. Проверьте их парк оборудования. Старые советские копры могут давать большую погрешность. Цена услуги не должна быть единственным критерием выбора. Дешевый тест может стоить дорого из-за ложного результата.
Запросите протокол испытаний с указанием типа копра, энергии и результатов по каждому образцу, а не только среднего значения. Проведите выборочную проверку. Достаньте 1-2 готовых изделия из партии и визуально оцените качество поверхности. Отсутствие трещин, сколов, явных раковин — базовый признак качества. Если есть малейшие сомнения, проведите свои испытания на откалиброванном оборудовании.
При заключении договора вносите в технические условия требование об обязательном контроле по ГОСТ 26528-85 с указанием минимального значения ударной вязкости для конкретной марки материала. Оговаривайте количество образцов и правила статистической обработки. Это защитит вас в случае спора.
Вопросы и ответы
Можно ли использовать образцы меньшего размера? Нет, стандарт требует строгого соблюдения геометрии 55х10х10 мм. Изменение размеров меняет напряженное состояние в зоне надреза.
Влияет ли температура в цехе на результат? Да, значительные отклонения от комнатной температуры могут изменить свойства материала. Испытания нужно проводить в контролируемых условиях.
Сколько стоит повторное испытание? Обычно лаборатории берут полную стоимость за новую серию тестов. Поэтому важно правильно подготовить образцы с первого раза.
Нужно ли термообработка образцов перед тестом? Только если это предусмотрено техническими условиями на конкретное изделие. Стандарт описывает метод, а требования к материалу задаются в ТУ.
Что делать, если результаты разбросаны? Увеличьте количество образцов до 10 штук. Если разброс сохраняется, значит, структура материала неоднородна. Это брак технологии.
Заключение
Внедрение ГОСТ 26528-85 в систему контроля — это не бюрократическая процедура, а реальный инструмент повышения надежности вашей продукции. Он позволяет отсеять поставщиков, экономящих на режимах спекания, и объективно оценить качество шихты. Помните: высокая твердость — не синоним надежности. Деталь с высокой твердостью, но низкой ударной вязкостью рассыплется при первой же ударной нагрузке.
Данный стандарт как раз и страхует от таких ситуаций, обеспечивая комплексный подход к оценке механических свойств порошковых материалов. Окупаемость внедрения такого контроля проявляется в снижении количества гарантийных случаев и сохранении репутации производителя. Точка.
