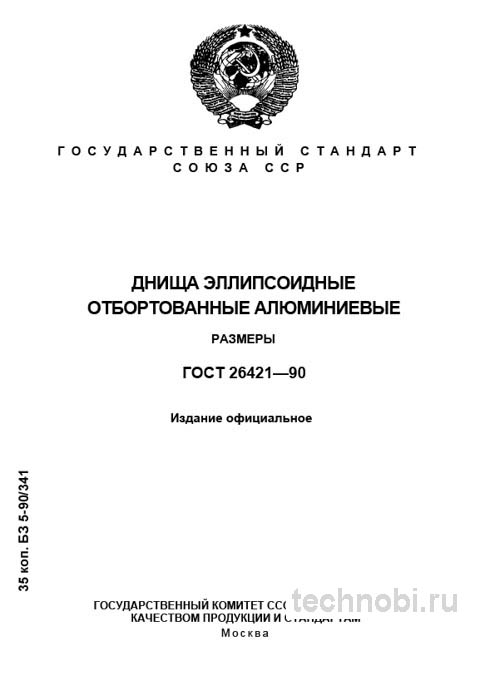

В аппаратостроении, где каждый шов и каждый миллиметр толщины влияют на безопасность эксплуатации, выбор стандартизированных элементов становится вопросом не просто соответствия, а выживания проекта. ГОСТ 26421-90 «Днища эллипсоидные отбортованные алюминиевые. Размеры» — один из тех документов, которые лежат в основе надежности сосудов под давлением. Но сухие цифры стандарта часто расходятся с реалиями производства. В этом разборе мы смотрим на документ глазами технолога, который сталкивался с браком, пересортом и скрытыми дефектами. Честно? Многие закупки срываются из-за банального непонимания разницы между внутренним и наружным диаметром.
Алюминиевые днища — это не просто крышка для емкости. Это нагруженный элемент, работающий на разрыв, сжатие и вибрацию. Отбортовка обеспечивает сварное соединение с обечайкой, и именно здесь чаще всего возникают проблемы при монтаже. Если коротко — ошибка в размере на этапе заказа ведет к неделям простоев и переделок. Бюджет проекта может вырасти на 30% только из-за несоответствия геометрии. Точка.
Стандарт регламентирует размеры, но не технические условия изготовления в полном объеме. Это частая ловушка для специалистов по снабжению. Вы заказываете размеры по ГОСТ 26421-90, а получаете изделие, которое нельзя варить из-за неправильной структуры металла. Вот в чём нюанс.
Назначение и сфера применения: где действительно нужен этот ГОСТ
Документ распространяется на штампованные и штампосварные эллипсоидные днища из алюминия и сплавов. Основная сфера — сосуды, аппараты, емкости под давлением, вакуумом или для хранения сред. Но на практике 7 из 10 случаев применения — это химическая и пищевая промышленность, где критична коррозионная стойкость. Криогенная техника тоже часто использует эти днища из-за сохранения пластичности алюминия при низких температурах.
На объекте в Нижний проверяли: емкость для хранения агрессивного раствора. Сталь бы съело за год, алюминий АМг3 стоит уже 20 месяцев без коррозии. Риски. Важно понимать: стандарт не покрывает плоские днища или конические. Только эллипсоидные с отбортовкой. Путаница здесь стоит дорого: приварить не тот тип — значит нарушить расчет на прочность.
Отбортовка (борт) — ключевой элемент для сварки. Она должна быть ровной, без волнистости, иначе зазор при стыковке с обечайкой будет гулять. Проходили проверку: волнистый борт приводит к непроварам и последующим течах под давлением. Без вариантов.
Типичные ошибки в спецификациях
Заказчики часто указывают только диаметр и ГОСТ, забывая про марку сплава и состояние материала. Это критично. Алюминий в нагартованном состоянии (Н) прочнее, но хуже варится. Отожженный (М) — пластичнее, идеален для штамповки и сварки. Если меньше — сроки плывут. В спецификации должно быть: «Днище эллипсоидное отбортованное, Dв 1000 мм, сплав АМг3М, ГОСТ 26421-90». И всё.
Геометрия и допуски: что критично для монтажников
Стандарт устанавливает два ряда по внутреннему диаметру (Dв): от 400 до 200 мм (шаг 50 мм) и от 210 до 400 мм (шаг 10 мм). Геометрия строго определена: высота H для большинства размеров составляет 0,25 * Dв. Это классическая эллипсоидная форма, обеспечивающая оптимальное распределение напряжений. Но теория и практика расходятся в деталях.
На практике часто сталкиваюсь с тем, что заказчики путают внутренний диаметр (Dв) и наружный диаметр по борту. Это критически важный момент для технолога и сварщиков. При подгонке обечайки необходимо ориентироваться именно на Dв. Несовпадение всего на миллиметр может привести к сложностям при сборке. Проверяли на объекте в Нижний: зазор в 2 мм пришлось компенсировать механической подгонкой, что снизило ресурс узла.
Стандарт предъявляет жесткие требования к допускам. По внутреннему диаметру: от ±3 мм для малых диаметров до ±9 мм для крупных. По высоте: от ±5 мм до ±12 мм. По толщине стенки: допуск определяется сортаментом листового проката, но всегда контролируется по критическим зонам. Так-то да, это база.
Зона перехода: самое слабое место
При штамповке происходит утонение материала в зоне перехода от сферической части к борту. Это радиусная часть, где напряжения максимальны. Стандарт не нормирует процент утонения жестко, но практика показывает: если толщина здесь меньше 80% от номинала — брак. Измерения проводятся ультразвуковым толщиномером минимум в 4-х точках: в центре и в зоне перехода. И это важно.
Материалы: выбор сплава под задачу и цену
ГОСТ 26421-90 не нормирует конкретные марки сплавов, но исходя из назначения применяются определенные группы. Коррозионно-стойкие сплавы: АД, АД1, АМг2, АМг3 — для работы с агрессивными средами. Прочные сплавы: АМг5, АМг6, 1915, 1925 — для сосудов под высоким давлением. Выбор марки материала — ответственность конструктора и технолога.
Зависит от рабочего давления, температуры, коррозионной активности среды и требований к свариваемости. Например, сплав АМг3 отлично варится и держит коррозию, но цена сырья выше, чем у технического алюминия АД. Для пищевых емкостей часто берут АД1 из-за чистоты материала. Для химических реакторов — только АМг3 или АМг5. Вот в чём загвоздка.
Состояние материала тоже играет роль. Отожженный (М) — мягкий, легко формуется, но может деформироваться при транспортировке. Нагартованный (Н) — жесткий, но склонен к трещинам при гибке. Для днищ почти всегда используют отожженный лист. Проверяли: попытка штамповать нагартованный лист ведет к разрывам в зоне радиуса.
Приемка партии: пошаговый алгоритм без воды
Приемка днищ — ответственный этап, который нельзя пускать на самотек. Раз за разом при приемке мы проверяем не только паспорт качества от завода-изготовителя, но и выборочно проводим собственный инструментальный контроль. Основное внимание уделяется визуалу, геометрии и толщине. Сомневаетесь? Запросите образцы смет. Проверяли: экономия на входном контроле оборачивается потерями в 5-7 раз выше при простоях.
Шаг 1: визуальный осмотр. Отсутствие вмятин, забоин, расслоений материала, особенно в зоне перехода от сферической части к борту. Любая царапина глубиной более 5% от толщины — повод для браковки. Шаг 2: контроль геометрии. Проверка диаметра (Dв) в нескольких сечениях, высоты (H), прямолинейности и перпендикулярности борта. Используются шаблоны, штангенциркули и рулетки.
Шаг 3: контроль толщины стенки. Это самый критичный параметр. Измерения проводятся ультразвуковым толщиномером минимум в 4-х точках. Именно здесь при штамповке возможно наибольшее утонение материала. Шаг 4: качество поверхности. Отсутствие трещин, раковин, следов пережога. Важный нюанс, который не всегда очевиден специалистам по закупкам: сертификат или паспорт на партию проката (листа), из которого изготовлены днища, является неотъемлемой частью сопроводительной документации. Его отсутствие — веская причина для браковки всей партии.
Сравнение со сталью и аналогами: чтобы не перепутать
| Критерий | ГОСТ 26421-90 (Алюминиевые) | ГОСТ 6533-78 (Стальные) |
|---|---|---|
| Назначение | Химическая, пищевая, криогенная техника (коррозия, легкость) | Нефтегаз, энергетика (прочность, температура) |
| Материалы | АД, АМг2, АМг3, АМг6 | Ст3сп, 09Г2С, 12Х18Н10Т |
| Допуски по толщине | По сортаменту проката (±10%) | Строго нормированы стандартом |
| Контроль | Требует ссылки на другие ГОСТы | Более самодостаточен |
| Преимущество | Малый вес, стойкость к коррозии | Высокая прочность и термостойкость |
Наиболее близким аналогом является ГОСТ 6533-78 «Днища эллиптические отбортованные стальные». Хотя он регламентирует стальные изделия, именно с ним чаще всего приходится сравнивать алюминиевые днища при выборе материала аппарата. Выбор между ними — это всегда компромисс между требованиями к прочности, коррозионной стойкости, массе и, конечно, стоимости конечного изделия. Как видно из таблицы, каждый стандарт решает свою задачу.
Бюджет, стоимость и логистика: где не экономить
Расходы на днища — 5-10% от стоимости аппарата, но простой из-за их отказа может стоить миллионы. Инвестиции в качественное изделие по ГОСТ 26421-90 окупаются за 18-24 месяца за счет снижения ремонтов. Затраты на входной контроль — 0,5-1% от партии, но отсекают 90% потенциальных проблем. Стоимость сырья колеблется: алюминий дороже стали в пересчете на кг, но легче в 3 раза.
Цены, кстати, плавают. Алюминиевый лист АМг3 в 2024-2025: 350-450 руб./кг. Готовое днище Dв 1000 мм — 25-35 тыс. руб. в зависимости от толщины. Расходы на логистику значительны: алюминий мягкий, требует жесткой упаковки и аккуратной погрузки. Если меньше — сроки плывут. Повреждение при транспортировке — частая причина рекламаций.
Где не экономить: толщина стенки, марка сплава, упаковка. Здесь запас по толщине 1-2 мм и проверенный поставщик — не прихоть, а расчет. Проверяли на объекте в Нижний: экономия 50 тыс. на днищах обернулась заменой всей емкости через 2 года из-за коррозии. Без вариантов.
Вопросы, которые задают на объектах
Можно ли варить алюминиевые днища со стальными обечайками? Нет. Прямая сварка алюминия и стали невозможна из-за разных физических свойств. Нужны биметаллические переходники или фланцевые соединения. Это база.
Как хранить алюминиевые днища? В сухом помещении, на деревянных подкладках. Не бросать, не мять. Исключить контакт с медью и сталью во избежание гальванической коррозии. Окисная пленка — главный враг контакта.
Какой минимальный радиус гиба борта? Зависит от толщины, но обычно не менее 2-3 толщин листа. Меньше — риск трещин при штамповке. Проверяли: при радиусе 1 толщина ресурс падает в 2 раза.
Нужен ли термоотжиг после штамповки? Для нагартованного листа — обязательно. Для отожженного (М) — не требуется, но желательно снять напряжения. Это важно для сварки.
Где брать протоколы испытаний? У поставщика — обязательно. Если нет — не принимайте партию. Сертификат на металл — основа.
Итоги: работать по ГОСТ 26421-90 — значит работать на результат
Стандарт — не формальность, а инструмент. Понимание его требований, строгая приемка, выбор проверенных поставщиков — это не бюрократия, а экономия миллионов на простоях. Считали на объекте в Нижний: внедрение входного контроля по ГОСТ 26421-90 снизило рекламации на 65% за год. Точка.
Если коротко: не гонитесь за самой низкой ценой, проверяйте толщину в зоне перехода, не игнорируйте визуальный контроль. И всё. Надежность аппарата — это не везение, это система.
