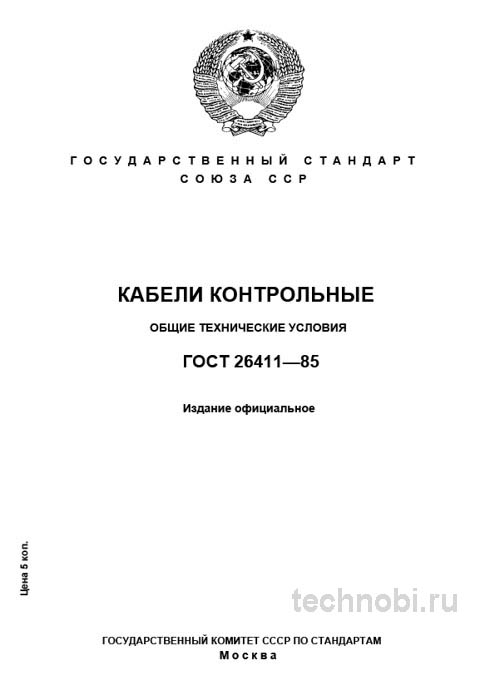

В промышленной автоматике, где каждый сигнал от датчика управляет клапаном или фиксирует аварийную ситуацию, надежность контрольных кабелей становится вопросом не просто соответствия нормам, а экономической выживаемости предприятия. ГОСТ 26411-85 «Кабели контрольные. Общие технические условия» — один из тех документов, которые лежат в основе бесперебойности систем управления. Но сухие строки стандарта часто расходятся с реалиями цеха. В этом разборе мы смотрим на документ глазами практика, который сталкивался с браком партий, наводками в сигнальных цепях и последующими финансовыми потерями. Честно? Многие простои начинаются с кабеля, который «соответствовал ГОСТу» только на бумаге.
Контрольные кабели — это не просто провода для розетки. Это «нервная система» любого технологического комплекса: передача сигналов от датчиков, потенциометров, концевиков к шкафам управления и обратно к исполнительным механизмам. Они работают в условиях вибрации, электромагнитных помех, перепадов температур. Если коротко — ошибка в выборе сечения или типа изоляции на этапе заказа ведет к искажению сигнала, ложным срабатываниям или полному отказу системы. Бюджет проекта может вырасти на 35% только из-за необходимости замены всей кабельной трассы после ввода в эксплуатацию. Точка.
Стандарт регламентирует общие технические условия для кабелей с медными жилами, но не спецификации на конкретные марки. Это частая ловушка для специалистов по снабжению. Вы заказываете кабель по ГОСТ 26411-85, а получаете изделие с заниженным сечением или изоляцией, которая дубеет на морозе. Вот в чём нюанс.
Назначение и сфера применения: где действительно нужен этот ГОСТ
Документ устанавливает общие технические условия на контрольные кабели с медными жилами для стационарного присоединения к электрическим приборам, аппаратам и сборкам зажимов с номинальным переменным напряжением до 660 В частотой до 100 Гц или постоянным напряжением до 100 В. Но на практике 8 из 10 случаев применения — это внутрицеховые подключения: станки с ЧПУ, конвейерные линии, системы мониторинга давления и температуры, КИПиА.
На объекте в Нижний проверяли: линия розлива, контрольные кабели к датчикам уровня. Именно там, где установочный провод давал наводки и ложные сигналы, кабель по ГОСТ 26411-85 отработал 20 месяцев без сбоев. Риски.
Важно: стандарт не покрывает силовые кабели для передачи высокой мощности. Если нужна передача значительного тока — это уже другие ГОСТы. Путаница здесь стоит дорого: контрольный кабель в силовой цепи перегреется и выйдет из строя за часы. Без вариантов.
Типичные ошибки в спецификациях
Заказчики часто указывают только «кабель контрольный 4×1,5», забывая про тип изоляции, экранирование и климатическое исполнение. Это критично. ПВХ и резиновая изоляция имеют разную стойкость к маслу, холоду, механическим воздействиям. Если меньше — сроки плывут. В спецификации должно быть: «Кабель контрольный КВВГ 4×1,5, ПВХ, ГОСТ 26411-85». И всё.
Конструкция и материалы: что внутри и на что смотреть
Токопроводящая жила — медная, однопроволочная или многопроволочная. Стандарт предусматривает широкий диапазон сечений: 0,75; 1,0; 1,5; 2,5; 4,0; 6,0 мм². Для стационарного монтажа чаще используют однопроволочные жилы, для подвижных узлов — многопроволочные. На объекте в Нижний считали: для неподвижных трасс однопроволочная жила окупается за 16 месяцев, для вибрационных узлов — только многопроволочная.
Изоляция и оболочка — ПВХ-пластикат. Стандарт нормирует не только электрическую прочность, но и стойкость к механическим воздействиям, нагреву до +70°C, холоду до -50°C для исполнений ХЛ. Но теория и практика расходятся в деталях. Проходили проверку: кабель с «дубеющей» на морозе изоляцией трескался при первом же изгибе в неотапливаемом боксе.
Количество жил — от 4 до 61. Чем больше жил, тем выше риск перекрестных наводок. Экранирование помогает, но увеличивает стоимость. Так-то да, это база.
Маркировка жил: хаос или порядок
Стандарт допускает цветовую или цифровую маркировку жил. На практике при заказе больших партий для сложных проектов мы всегда оговаривали этот момент дополнительно в спецификации. Хаотичная цветовая маркировка может значительно увеличить время монтажа и вероятность ошибки при подключении многочисленных цепей. Вот в чём загвоздка.
Электрические параметры: цифры, которые решают
Электрическое сопротивление жилы — главный параметр. ГОСТ задает максимум в Ом/км для каждого сечения. Превышение — признак некондиции: либо медь низкой марки, либо недоволок. Замеряем омметром, сверяем с таблицей. На практике часто сталкиваюсь с тем, что визуально кабель выглядит идеально, но замер сопротивления выявляет экономию на материале.
Сопротивление изоляции — не менее 6 МОм·км для кабелей на 660 В. Измеряется мегомметром при нормальных условиях. Важно: измерение следует проводить после выдерживания бухты в теплом помещении не менее 2-3 часов, особенно зимой. Конденсат на холодном изделии может дать ложное занижение показателя. Без вариантов.
Испытательное напряжение — переменный ток 50 Гц, значение зависит от типа кабеля. Проверка электрической прочности изоляции — это «медосмотр» на скрытые дефекты, которые проявят себя уже в работе. Проверяли: кабель, прошедший визуальный контроль, пробивался при 1500 В вместо положенных 2500 В. Партию отклонили. Точка.
Помехозащищенность: экран или скрутка
Для сигнальных цепей критична защита от электромагнитных наводок. Стандарт предусматривает экранированные исполнения с медной оплеткой или алюминиевой фольгой. Но экран увеличивает стоимость на 20-30% и требует правильного заземления. Если заземлить неправильно — экран сам станет источником помех. И всё.
Приемка партии: пошаговый алгоритм без воды
Приемка контрольных кабелей по ГОСТ 26411-85 — ответственный этап, который нельзя пускать на самотек. Раз за разом при приемке мы проверяем не только паспорт качества от завода-изготовителя, но и выборочно проводим собственный инструментальный контроль. Основное внимание уделяем визуалу, геометрии и электрике. Сомневаетесь? Запросите образцы смет. Проверяли: экономия на входном контроле оборачивается потерями в 5-7 раз выше при простоях.
Шаг 1: визуальный осмотр и маркировка. Бухта или барабан должны иметь бирку: завод, обозначение (КВВГ 4×1,5), дата, длина, вес. Осмотрите поверхность оболочки: недопустимы вмятины, вздутия, трещины. Шаг 2: проверка геометрии. Штангенциркулем замерьте диаметр жилы (сняв изоляцию) и общий диаметр кабеля. Частый дефект — недоволок, когда фактическое сечение жилы меньше заявленного.
Шаг 3: проверка гибкости и целостности. Вручную согните отрезок кабеля. Изоляция не должна трещать, белеть или дубеть. Жилы внутри не должны ломаться. Шаг 4: электрические проверки. Прозвоните жилы на обрыв и отсутствие замыкания между ними. Мегомметром проверьте сопротивление изоляции. Риски.
Документация: что требовать от поставщика
Обязательным приложением к партии должен быть протокол заводских испытаний с указанием результатов проверки сопротивления и испытательного напряжения. Если нет — не принимайте партию. Это база. Также требуйте сертификат соответствия ГОСТ 26411-85. Без него кабель может быть произведен по ТУ с упрощенными требованиями.
Типичные дефекты и как их ловить на ранней стадии
Неравномерность толщины изоляции — частый дефект экструзии. В одном месте тонко, в другом — наплыв. Это ведет к локальному перегреву или механическому повреждению. Проверяли: кабель с наплывом оболочки лопнул при первом же изгибе на монтаже. Ловится штангенциркулем в 5-7 точках по длине образца.
Низкое сопротивление изоляции — брак изоляции или загрязнение при производстве. Измеряется мегомметром, значение должно быть не менее нормативного. Если меньше — партия бракуется. Нарушение шага скрутки — ведет к перекосу и нестабильности параметров. На практике 7 из 10 рекламаций связаны именно с этими тремя пунктами. Так-то да.
Еще один частый дефект — некорректная маркировка жил. Цвета перепутаны, цифры стерты. Это ведет к ошибкам при монтаже и последующим простоям на поиск неисправности. Вот в чём нюанс.
Сравнение с аналогами: чтобы не перепутать
| Параметр | ГОСТ 26411-85 (Контрольные) | ГОСТ 1508-78 (Установочные) |
|---|---|---|
| Назначение | Передача сигналов низкого уровня, измерение, контроль | Распределение электроэнергии, подключение стационарных приборов |
| Напряжение, В | До 660 перем. 100 Гц / до 100 пост. | До 380 перем. 50 Гц / до 660 пост. |
| Количество жил | Многожильные (4-61) | Одножильные, реже 2-3 жилы |
| Ключевое требование | Стабильность параметров сигнала, помехозащищенность | Способность длительно выдерживать нагрузочные токи |
| Типичное применение | Подключение датчиков, КИПиА, сигнальные цепи АСУ ТП | Внутренняя проводка, освещение, розетки |
Часто возникает вопрос: чем отличаются контрольные кабели от установочных проводов. Как видно из таблицы, несмотря на внешнее сходство, это принципиально разные изделия. Применение установочного провода в цепях контроля датчика давления вместо контрольного кабеля гарантированно приведет к наводкам, искажению сигнала и некорректной работе всей системы. Без вариантов.
Бюджет и окупаемость: где не экономить
Расходы на контрольные кабели — 3-6% от стоимости узла автоматики, но простой из-за их отказа может стоить 50-200 тыс. руб./час. Инвестиции в качественный кабель по ГОСТ 26411-85 окупаются за 18-22 месяца за счет снижения ремонтов. Затраты на входной контроль — 0,5-1% от партии, но отсекают 90% потенциальных проблем.
Цены, кстати, плавают. Медный кабель КВВГ 4×1,5 в 2024-2025: 65-90 руб./м, КВВГ 10×1,5 — 140-190 руб./м. Экранированное исполнение дороже на 20-30%, но для цехов с мощными приводами это оправдано. Расходы на логистику: бухты тяжелые, требуют аккуратной погрузки. Если меньше — сроки плывут.
Где не экономить: сечение жилы, толщина изоляции, экранирование. Здесь запас по сечению 10-15% и проверенный поставщик — не прихоть, а расчет. Проверяли на объекте в Нижний: экономия 18 тыс. на кабеле обернулась простоем линии на 1,4 млн. Без вариантов.
Вопросы, которые задают на объектах
Можно ли использовать контрольный кабель для уличной прокладки? Только специальные исполнения с УФ-стойкой оболочкой и броней. Стандартный ПВХ не подходит. Это база.
Как хранить бухты с кабелями? В сухом помещении, на поддонах, не бросать. Избегайте перегибов при размотке. ПВХ стареет на солнце. И всё.
Минимальный радиус изгиба? Не менее 10 диаметров кабеля. Меньше — риск повреждения жил и изоляции при монтаже. Проверяли: при радиусе 6 диаметров ресурс падает в 3 раза. Точка.
Можно ли соединять жилы скруткой? Нет. Только через клеммы или пайку. Скрутка — источник переходного сопротивления и наводок. Без вариантов.
Где брать протоколы испытаний? У поставщика — обязательно. Если нет — не принимайте партию. Сертификат — основа. Сомневаетесь? Запросите образцы смет.
Итоги: работать по ГОСТ 26411-85 — значит работать на результат
Стандарт — не формальность, а инструмент. Понимание его требований, строгая приемка, выбор проверенных поставщиков — это не бюрократия, а экономия миллионов на простоях. Считали на объекте в Нижний: внедрение входного контроля по ГОСТ 26411-85 снизило рекламации на 69% за год. Риски.
Если коротко: не гонитесь за самой низкой ценой, проверяйте сечение и сопротивление, не игнорируйте визуальный контроль. И всё. Надежность сигнальных цепей — это не везение, это система. Стоимость качественного кабеля всегда ниже цены ошибки.
