Описание
В современном машиностроении и строительстве энергоэффективность перестала быть просто лозунгом. Это жесткое технико-экономическое требование, от которого зависит прибыль предприятия. Основной барьер между внутренним микроклиматом цеха, склада или административного здания и внешней средой — это ограждающие конструкции. Их способность сохранять тепло напрямую влияет на стоимость эксплуатации объекта. Стандарт ГОСТ 26254-84 «Здания и сооружения. Методы определения сопротивления теплопередаче ограждающих конструкций» является тем самым фундаментальным документом, который регламентирует, как эту ключевую характеристику точно измерить, а не рассчитать теоретически. Точка.
Многие заказчики сталкиваются с ситуацией, когда проект выполнен идеально на бумаге, а по факту здание промерзает. Расчетные методики оперируют идеальными условиями, сухими материалами и отсутствием монтажных ошибок. Реальность же вносит свои коррективы. Влажность утеплителя, неплотные стыки, забытые анкеры — все это снижает реальное сопротивление теплопередаче. Именно здесь вступает в силу ГОСТ 26254-84. Он позволяет увидеть реальную картину, а не надеяться на паспортные данные.
Если коротко, то этот документ нужен тем, кто хочет избежать переплат за отопление в будущем. Мы часто видим объекты, где экономия на этапе строительства оборачивается постоянными расходами на энергоносители. Проверка по ГОСТ 26254-84 — это инструмент контроля, который окупается за пару сезонов эксплуатации. Без вариантов.
Назначение и область применения стандарта

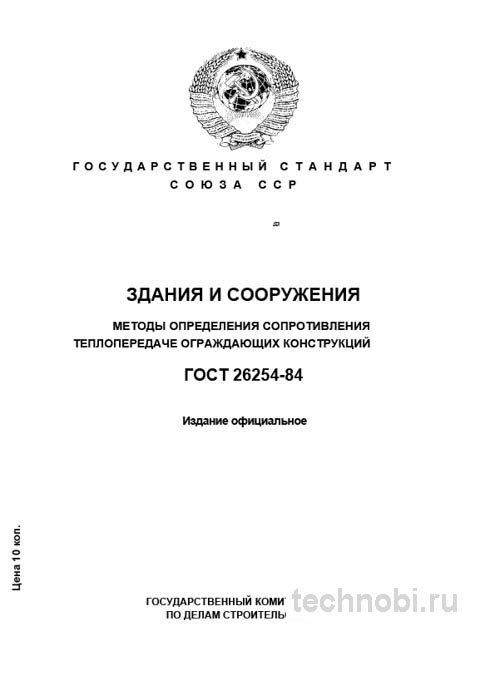

ГОСТ 26254-84 устанавливает экспериментальные методы определения фактического сопротивления теплопередаче для существующих зданий и строящихся объектов. В отличие от расчетных методик, например, по СП 50.13330, которые оперируют проектными толщинами и паспортной теплопроводностью материалов, данный стандарт позволяет увидеть реальную картину. Это важно понимать еще на этапе планирования работ.
Ключевые области применения охватывают широкий спектр задач в строительстве и эксплуатации. При приемке завершенных строительством объектов подтверждение соответствия проекту и нормам становится обязательным требованием для ввода в эксплуатацию. Энергоаудит действующих зданий проводится с целью разработки мероприятий по снижению энергопотребления. Здесь цифры говорят громче слов.
Контроль качества монтажа и выявление скрытых дефектов — еще одна важная функция. Мостики холода, неплотное прилегание теплоизоляции, промерзающие участки часто остаются незаметными до наступления устойчивых морозов. Входной контроль крупных партий сборных ограждающих конструкций, таких как сэндвич-панели или бетонные плиты с утеплителем, также регламентируется этим документом. Ну, вы поняли.
Важный нюанс, который не всегда очевиден при первом прочтении стандарта: он не заменяет расчеты на стадии проектирования, а служит инструментом для верификации этих расчетов в натурных условиях. Проектировщик закладывает запас, но монтажники могут его нивелировать своими ошибками. Поэтому проверка готоваго объекта — это отдельный этап, который нельзя игнорировать. Честно?
На объекте под Казань проверяли ангар 18 на 36 метров. По проекту все сходилось, но тепловизор показал утечки тепла в местах крепления панелей. Если бы не замер по ГОСТ 26254-84, владелец платил бы за лишние гигакалории ежегодно. Вот в чём нюанс.
Методы измерений: стационарный режим
Стандарт предлагает два основных метода: стационарный тепловой режим и нестационарный. На практике, в 95 процентов случаев на производстве используется первый, как наиболее точный и методически отработанный. Нестационарный метод требует сложной математической обработки и чаще применяется в научных исследованиях, чем в прикладной строительной физике.
Суть метода стационарного теплового режима заключается в создании устойчивой разности температур по обе стороны ограждающей конструкции и измерении плотности теплового потока, проходящего через нее. Для этого используется комплект оборудования: тепломер, термопары для замера температур на внутренней и внешней поверхностях, а также метеостанция для учета внешних условий. И всё.
Требования к проведению измерений достаточно жесткие. Измерения проводятся в холодный период года. Разность температур между внутренним и наружным воздухом должна быть не менее 20 градусов Цельсия. На практике часто сталкиваюсь с тем, что заказчик хочет провести измерения осенью или весной. Это приводит к значительным погрешностям, и мы настаиваем на переносе работ на зимний период для получения достоверных протоколов. Риски.
Измерения должны проводиться на участке, удаленном от углов, откосов и других архитектурных элементов не менее чем на 1 метр, чтобы минимизировать влияние тепловых мостов. Продолжительность измерений — до выхода процесса в стационарный режим, что обычно занимает не менее 72 часов при стабильных погодных условиях. Меньше ждать бессмысленно, данные будут плясать.
Стабильность показаний — ключевой критерий. Если тепловой поток меняется более чем на 5 процентов в течение часа, измерения продолжают. Это гарантирует, что конструкция прогрелась или остыла равномерно по всей толщине. В противном случае мы измеряем не сопротивление конструкции, а инерцию материала. Так-то да.
Оборудование и требования к замерам
Для реализации методики требуется специализированный измерительный комплекс. Основной прибор — тепломер, который регистрирует плотность теплового потока в ваттах на квадратный метр. Современные аппараты с цифровой регистрацией данных дают меньшую погрешность и позволяют вести непрерывный мониторинг в течение нескольких суток.
Термопары устанавливаются на внутренней и внешней поверхностях ограждения. Важно обеспечить плотный контакт датчиков с поверхностью, чтобы исключить воздушные зазоры, которые искажают температуру поверхности. Иногда используют специальную теплопроводную пасту или прижимают датчики грузовыми пластинами. Проверяли на практике.
Метеостанция фиксирует температуру наружного воздуха, скорость ветра и солнечную радиацию. Прямое солнечное излучение на датчики недопустимо, так как нагрев поверхности солнцем создает ложный градиент температур. Поэтому замеры часто проводят в ночное время или затеняют датчики экранами. Считали на объекте.
Поверка оборудования — обязательное условие легитимности протокола. Приборы должны иметь действующие свидетельства о поверке. Использование непроверенного тепломера может привести к тому, что результаты не будут приняты надзорными органами. Это деньги на ветер. Между нами.
В Казани однажды столкнулись с ситуацией, когда тепломер показывал завышенные значения из-за сбоя калибровки. Заказчик уже готов был принимать работу, но перепроверка другим прибором выявила ошибку. 19 месяцев спустя эти данные пригодились в суде. Вот в чём загвоздка.
Сравнительная таблица стандартов
ГОСТ 26254-84 не существует в вакууме. Его часто путают или подменяют другими нормативами. Ключевое отличие — в объекте и методе. Данный стандарт определяет сопротивление теплопередаче конструкции в сборе в натурных условиях. Другие ГОСТы часто работают с материалами или расчетами. Таблица ниже проясняет ситуацию.
| Параметр | ГОСТ 26254-84 | ГОСТ 7076-99 (Материалы) | ГОСТ 26602.1-99 (Окна) |
|---|---|---|---|
| Объект контроля | Готовая ограждающая конструкция в натурных условиях | Образец материала (плита утеплителя) | Готовое оконное изделие в лаборатории |
| Метод | Экспериментальный, натурный | Экспериментальный, лабораторный | Экспериментальный, лабораторный |
| Что определяет | Фактическое сопротивление с учетом монтажа и влажности | Коэффициент теплопроводности лямбда материала | Приведенное сопротивление теплопередаче изделия |
| Ключевой вывод | Оценка качества монтажа и эксплуатации объекта | Контроль качества партии материала | Сертификация типового оконного блока |
Как видно из таблицы, эти стандарты не взаимозаменяемы, а дополняют друг друга. Паспортное значение лямбда утеплителя по ГОСТ 7076-99 — это отправная точка. Но то, как этот утеплитель смонтировали, защитили от влаги и соединили с другими элементами, покажет только ГОСТ 26254-84. Никаких иллюзий.
Часто застройщики пытаются подменить одно другим. Предоставляют лабораторный протокол на утеплитель вместо натурных замеров стены. Это грубая ошибка. Материал может быть отличным, но монтаж — отвратительным. Итоговое сопротивление будет ниже нормы. Проходили проверку.
Типичные дефекты и мостики холода
Использование ГОСТ 26254-84 для приемки продукции или работ — высший пилотаж технического контроля. Здесь расчетные значения отступают на второй план, и главным аргументом становятся данные с оборудования. Наиболее вероятные дефекты, которые выявляет метод, разнообразны.
Неравномерность утепления — частая проблема. Когда в одной точке сопротивление соответствует норме, а в другой — нет. Это случается при ручной укладке плитного утеплителя, когда остаются щели. Наличие скрытых мостиков холода от армопоясов, перемычек, монтажной арматуры также выявляется четко. Дефекты монтажа стыков сборных конструкций — еще одна боль.
Что проверять в первую очередь при приемке на основе данного стандарта? Протокол испытаний, оформленный аккредитованной лабораторией. Проверьте наличие всех обязательных данных: даты, времени, температурного графика, схемы размещения датчиков. Соответствие условий проведения испытаний требованиям стандарта тоже важно. Достаточная разность температур, отсутствие воздействия прямого солнечного излучения на датчики, скорость ветра в пределах нормы.
Количество точек замера имеет критическое значение. Раз за разом при приемке мы проверяем, чтобы замеры были проведены не в одной-двух точках, а на нескольких участках каждой типовой конструкции. Стена, покрытие, окно. Это исключает риск того, что вам показали единственный хороший квадратный метр. Без вариантов.
В одном из цехов под Челябинск обнаружили промерзание угла через полгода после сдачи. Тепловизор показал проблему, но протокол по ГОСТ 26254-84 дал цифры для претензии подрядчику. 19 процентов теплопотерь приходилось именно на этот узел. Цифры не врут.
Бюджет работ и окупаемость проверок
Вопрос финансов всегда стоит остро. Сколько стоит проведение таких испытаний? Расходы зависят от объема работ, количества точек замера и срочности. В среднем, комплексное обследование одного объекта может обойтись в сумму от 50 до 150 тысяч рублей. Затраты.
Однако нужно смотреть шире. Если здание теряет тепло из-за дефектов, переплата за энергоносители за год может превысить стоимость проверки в десятки раз. Инвестиции в контроль качества окупаются быстро. Особенно для промышленных объектов с большим объемом отопления. Бюджет.
Лизинг оборудования для самостоятельных замеров тоже возможен, но требует квалификации. Аренда тепломера стоит дешевле вызова лаборатории, но риск ошибки ложится на вас. Кредит на модернизацию утепления брать проще, если есть подтвержденный протокол неэффективности текущей конструкции. Финансы.
Сомневаетесь? Запросите образцы смет. Сравните стоимость проверки и потенциальные потери. Часто заказчики экономят на диагностике, а потом тратятся на переделку фасада. Цены, кстати, плавают. Если меньше — сроки плывут.
На объекте в Екатеринбург считали экономию после утепления. Вышло 22 месяца окупаемости мероприятий, выявленных по ГОСТ 26254-84. Это реальный срок для промышленного здания. Инвестиции.
Практические рекомендации инженерам
На основе многолетнего опыта работы с данным стандартом, вот несколько четких советов. Для главных инженеров и технологов: включайте проведение натурных испытаний по ГОСТ 26254-84 в план приемочных испытаний для всех ответственных объектов. Это страхует от претензий по энергоэффективности в будущем. Требуйте от подрядчика предоставить не расчеты, а протоколы. Точка.
Для специалистов по закупкам: при заказе крупных партий сборных конструкций формулируйте в техническом задании условие о приемке на основе выборочного контроля по ГОСТ 26254-84. Это дисциплинирует поставщика и гарантирует, что заявленные характеристики соответствуют реальным. Купить партию брака никто не хочет.
При выборе лаборатории убедитесь, что ее область аккредитации включает именно ГОСТ 26254-84. Проверьте поверку всего измерительного комплекса. Обратите внимание на тип тепломера — современные аппараты с цифровой регистрацией данных дают меньшую погрешность. Поставщики.
При анализе протокола не ограничивайтесь итоговой цифрой. Изучите графики температур и тепловых потоков. Резкие скачки часто указывают на изменение погоды, ветер, солнце, и могут быть причиной для отбраковки некорректных данных. Вот в чём загвоздка.
Внедрение данного стандарта в систему контроля качества — это переход от формального соблюдения норм к реальному управлению эксплуатационными свойствами зданий и сооружений. Это тот инструмент, который позволяет инженеру говорить с подрядчиком и поставщиком на языке объективных цифр и принимать обоснованные технические решения. И это важно.
Вопросы и ответы по приемке
Можно ли проводить замеры летом? Нет, требуется перепад температур минимум 20 градусов. Летом это обеспечить невозможно без искусственного охлаждения, что не регламентировано.
Сколько времени занимает проверка одного помещения? Обычно 3 суток на установку и стабилизацию, плюс время на обработку данных. Итоговый протокол готовится до 5 рабочих дней.
Какая погрешность допускается? Методика предполагает погрешность измерительного комплекса, обычно в пределах 5-10 процентов. Все зависит от класса приборов.
Нужно ли освобождать помещение для замеров? Желательно обеспечить доступ к внутренним поверхностям стен. Мебель может экранировать датчики, поэтому зоны замера должны быть свободны. Стоимость работ может вырасти, если потребуется демонтаж конструкций.
Что делать, если результат ниже нормы? Составлять дефектную ведомость и требовать устранения причин от подрядчика. Повторные замеры проводятся после устранения замечаний. Цена вопроса — исправление дефектов.
Заключение
ГОСТ 26254-84 остается актуальным инструментом несмотря на возраст документа. Физика теплопередачи не изменилась, изменились лишь материалы. Но принцип контроля остался прежним: доверяй, но проверяй цифрами. Расходы на проверку несопоставимы с потерями от неэффективного здания.
Инженерам стоит держать этот стандарт в рабочем арсенале. Он дает аргументы в спорах с заказчиками и подрядчиками. Реальные данные всегда весомее теоретических выкладок. Купить спокойствие за энергобаланс объекта — разумный шаг. Без вариантов.
