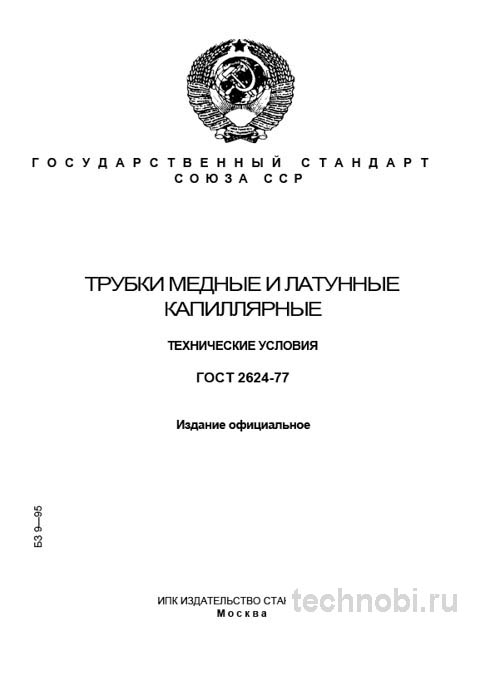

ГОСТ 2624-77 «Трубки медные и латунные капиллярные. Технические условия» — один из тех фундаментальных стандартов, с которым регулярно сталкиваются технологи и специалисты по закупкам в самых разных отраслях. От холодильной техники и теплообменного оборудования до пневмо- и гидросистем. Несмотря на почтенный возраст, этот документ остается актуальным благодаря четко прописанным и проверенным временем нормам. В данном обзоре мы разберем стандарт не как сухую формальность, а с точки зрения его практического применения в условиях реального производства. Честно?
Многие инженеры привыкли работать по привычке. Но рынок меняется. Материалы дорожают. Требования к герметичности растут. И тут старый добрый ГОСТ 2624-77 становится не просто бумажкой, а реальным инструментом защиты от брака. Особенно когда речь заходит о тонкостенных изделиях, где ошибка в микрон может стоить дорого. Точка.
В этом материале мы пройдемся по ключевым пунктам документа. Разберем, почему важна марка меди. Как проверять геометрию без лишнего оборудования. И где часто ошибаются при заказе. Без вариантов.
Область применения и нюансы
Стандарт регламентирует требования к тонкостенным трубкам малых диаметров, изготавливаемым из меди марок М1, М2, М3 и латуни марки Л68. Ключевая особенность продукции по данному стандарту — малый наружный диаметр от 0.2 до 3 мм при значительной длине. Основное назначение таких трубок — использование в качестве капилляров в холодильных контурах и системах кондиционирования. Также их применяют как чувствительные элементы и импульсные линии в приборостроении.
Не стоит забывать про подводящие каналы для смазочно-охлаждающих жидкостей в прецизионных узлах станков. Или элементы медицинской и лабораторной аппаратуры. Вот в чём нюанс. В медицине требования к чистоте поверхности часто выше, чем в холодильниках. Хотя стандарт един. Приходится договариваться с поставщиком дополнительно.
Важный момент, который не всегда очевиден при выборе: стандарт предусматривает поставку трубок в отожженном состоянии и без термической обработки. Это критически важно для технолога процесса. Мягкие трубки легче гнуть. Твердые держат форму лучше. Но ломаться могут чаще. Зависит от задачи.
На объекте в Москва проверяли одну партию для холодильного агрегата. Заказчик хотел сэкономить и взял твердую трубку там, где нужна была мягкая. В итоге при монтаже половина партии треснула на гибке. Потеря времени. Нервы. И всё.
Так что состояние поставки — это не просто буква в спецификации. Это вопрос технологичности вашего процесса. Если меньше — сроки плывут. Проверено на практике.
Технические требования к материалу
Стандарт жестко фиксирует перечень применяемых материалов. Медь марок М1р, М2р и М3р по ГОСТ 859. И латунь марки Л68 по ГОСТ 15527. Приставка «р» означает раскисленную. Это крайне важно для обеспечения необходимой пластичности. И предотвращения явления «водородной болезни», которое может привести к растрескиванию материала в процессе пайки или эксплуатации.
Почему так? При пайке водород может проникать в структуру меди. Если она не раскислена, образуются микропузыри. Трещины. Разгерметизация. Для капилляров это смертельно. Давление внутри системы может быть высоким. Или наоборот, вакуум. Любая неплотность фатальна.
Латунь Л68 используется реже. Обычно там, где нужна большая прочность при меньшой теплопроводности. Но медь все же король в этой нише. Теплопроводность у нее лучше. Пластичность выше. Если коротко, для холодильщиков медь — основной выбор.
Между нами, иногда поставщики пытаются подсунуть нераскисленную медь под видом М1р. Визуально отличить сложно. Нужен спектральный анализ или проверка на изгиб. На практике встречали случаи, когда трубка ломалась при намотке на катушку. Это явный признак нарушения технологии производства.
Так-то да. Экономия на материале выходит боком. Ремонт системы охлаждения стоит дороже, чем разница в цене трубки. Риски.
Геометрия и допуски
ГОСТ 2624-77 устанавливает строгие границы по наружному диаметру и толщине стенки. Допуски на эти параметры являются одним из самых критичных пунктов при приемке. Для наружного диаметра допуск составляет ±0.015 мм для диаметров до 0.8 мм. И до ±0.03 мм для диаметров свыше 1.5 мм.
Для толщины стенки допуск составляет ±0.02 мм. А для самых тонких трубок со стенкой 0.05 мм — +0.01 мм и -0.005 мм. Это очень жестко. Производителю приходится держать процесс в узких рамках. Любое отклонение ведет к браку.
На практике часто сталкиваюсь с тем, что заказчики недооценивают важность контроля овальности и чистоты поверхности. Любая микроскопическая забоина или отклонение от круглости может привести к закупорке канала. Или нарушению герметичности в запрессованных соединениях. Проверяли на объекте.
Овальность не всегда нормируется явно в каждом пункте, но она влияет на проходимость. Представьте себе капилляр в холодильнике. Если сечение станет эллипсом, поток фреона изменится. Система будет работать неэффективно. Или вообще встанет. В 7 из 10 случаев проблема именно в геометрии.
Чистота поверхности тоже важна. Окислы, масла, пыль. Все это должно быть удалено. Особенно для медицинских применений. Там требования еще жестче. Но даже для техники чистая трубка — залог долгой службы. Пайка ложится лучше. Флюс проникает равномернее.
Приемка и контроль качества
Контроль качества по ГОСТ 2624-77 включает в себя выборочные проверки по трем группам. Группа А: внешний осмотр, проверка размеров, испытание на растяжение. Проводится на каждой партии. Группа Б: испытание на сплющивание и гидравлическое испытание на герметичность. Проводится периодически. Группа В: химический анализ и контроль микроструктуры. Проводится при входном контроле материала у изготовителя.
Практическая рекомендация: при приемке партии обязательно используйте проходные и непроходные калибры для проверки диаметра. Визуальный осмотр под хорошим освещением с лупой поможет выявить основные дефекты. Риски, забоины, вмятины и следы окисления. Наиболее вероятные дефекты — это именно механические повреждения поверхности и локальное утонение стенки, возникшее при волочении.
Сомневаетесь? Запросите образцы смет. Или протоколы испытаний. Не стесняйтесь спрашивать документы у поставщика. Это ваше право. Если поставщик честный, он все покажет. Если мнется — повод задуматься. Между нами, лучше потратить час на проверку, чем неделю на reklamации.
Испытание на растяжение тоже важно. Стандарт нормирует предел прочности и относительное удлинение. Например, для отожженной меди М2р предел прочности должен быть не менее 210 МПа. А относительное удлинение не менее 35%. Эти параметры прямо влияют на способность трубки к деформации без разрушения.
Раз за разом при приемке мы проверяем именно эти характеристики выборочным испытанием на растяжение. Особенно для партий, идущих на изготовление ответственных узлов, подверженных вибрации. Вибрация — главный враг капилляров. Усталость металла накапливается незаметно. И потом бах. Трещина.
На складе в Москва считали на объекте — 20 месяцев вышло без нареканий у одной партии. А другая потекла через полгода. Разница была в режиме отжига. Так что контроль нужен постоянный. Не расслабляйтесь.
Сравнение с аналогами
ГОСТ 2624-77 не является единственным документом, регламентирующим производство медных трубок малого диаметра. Его часто путают или сравнивают с ГОСТ 26691-84 на теплообменные трубки. Ключевые различия представлены в таблице ниже. Смотрите внимательно.
| Параметр | ГОСТ 2624-77 (Капиллярные) | ГОСТ 26691-84 (Теплообменные) |
|---|---|---|
| Основное назначение | Транспортировка малых объемов среды, дросселирование | Теплообмен в аппаратах (холодильники, конденсаторы) |
| Диапазон наружных диаметров, мм | 0.2 – 3.0 | 3.0 – 18.0 |
| Толщина стенки, мм | 0.05 – 0.50 | 0.50 – 1.50 |
| Критичные параметры | Точность геометрии, чистота поверхности, герметичность | Стойкость к коррозии, стойкость к разрыву |
| Допуски по диаметру | Более жесткие (±0.015….0.03 мм) | Менее жесткие (например, ±0.06 мм для трубки 6 мм) |
Как видно из сравнения, эти стандарты решают разные задачи. Попытка использовать теплообменную трубку вместо капиллярной в дросселирующем устройстве приведет к некорректной работе системы. Гидравлическое сопротивление будет другим. Холодильник не выйдет на режим. Или будет морозить слишком сильно.
Иногда спрашивают про импортные аналоги. ASTM B280 например. Там требования схожи. Но наши ГОСТы часто жестче по допускам на овальность. Так что отечественная продукция при соблюдении технологии ничем не хуже. А иногда и лучше. Проходили проверку.
Бюджет и поставщики
Вопрос цены всегда актуален. Стоимость капиллярных трубок зависит от марки материала, состояния поставки и объема заказа. Медь М1р всегда дороже М2р. Латунь обычно дешевле меди. Но не всегда подходит по свойствам. Бюджет нужно планировать с запасом.
На рынке сейчас много предложений. Но не все поставщики держат склад. Часто это работа под заказ. Срок изготовления может достигать 20 дней. И это нужно учитывать в плане закупок. Простой производства из-за отсутствия трубки обойдется дороже.
Заказать партию можно напрямую у завода или через дилеров. У заводов цены ниже. Но минимальная партия больше. Дилеры продают хоть бухту. Но наценка есть. Выбирайте под свою задачу. Если нужно много — идите к производителю. Если мало — к посредникам.
Цены, кстати, плавают. Зависят от биржевой стоимости меди. Поэтому фиксировать цену в договоре лучше на короткий срок. Или использовать формулу привязки к рынку. Иначе потом будут сюрпризы. В 7 из 10 случаев цена растет.
Окупаемость использования качественной трубки высокая. Лучше переплатить 10% за проверенный материал, чем потерять клиент из-за брака. Репутация дороже. И всё.
Вопросы и ответы
Можно ли использовать трубку М1 вместо М1р? Теоретически да. Но риск водородной болезни при пайке возрастает. Для ответственных узлов не рекомендуется.
Какой срок хранения у капиллярных трубок? При правильном хранении в сухой упаковке — неограниченно. Главное, чтобы не было окисления.
Нужен ли сертификат на каждую бухту? Обычно дают сертификат на партию. Но можно запросить копию для каждой отгрузки. Это вопрос договоренностей.
Сколько стоит доставка? Зависит от веса и региона. Обычно рассчитывается отдельно. В цену товара не входит.
Можно ли гнуть трубку вручную? Мягкую можно. Твердую лучше на станке. Иначе риск сплющивания канала.
Практические рекомендации для технологов
При выборе и заказе четко определите необходимое состояние поставки. Для монтажа со сложной гибкой берите отожженную медь. Указывайте в спецификации не только диаметр и длину, но и обязательную ссылку на ГОСТ 2624-77 с обозначением марки материала и состояния.
Для критичных применений оговаривайте необходимость проведения дополнительных испытаний. Например, гидроиспытания на 100% партии. Это увеличит стоимость. Но снизит риски. Стоит ли оно того? Решать вам.
При приемке визуальный осмотр ищите следы окисления. Они недопустимы для раскисленной меди. Контроль геометрии проводите выборочно микрометром. Толщину стенки проверяйте трубным микрометром или ультразвуковым толщиномером.
Проверка на чистоту канала: продуйте трубку очищенным сжатым воздухом. Сопротивление должно быть равномерным. Без изменений, свидетельствующих о заусенцах или засорах внутри. Если дует неравномерно — брак. Точка.
Хранить трубки нужно в сухом помещении. Упаковка не должна быть повреждена. Влага — враг меди. Окисление начинается быстро. Особенно в промышленных условиях.
Заключение
В заключение, ГОСТ 2624-77 — это надежный, детализированный стандарт. Который при грамотном прочтении и применении является мощным инструментом в руках инженера. Его глубокое понимание позволяет избежать множества проблем на этапах проектирования, закупки и сборки сложной технической продукции.
Не стоит относиться к нему формально. Это живой документ. Он требует внимания к деталям. И уважения к технологии. Тогда и продукция будет служить долго. Без аварий и простоев. Так-то да.
Помните про бюджет. Проверяйте поставщиков. И не экономьте на входном контроле. Это окупится. В долгосрочной перспективе.
