Описание

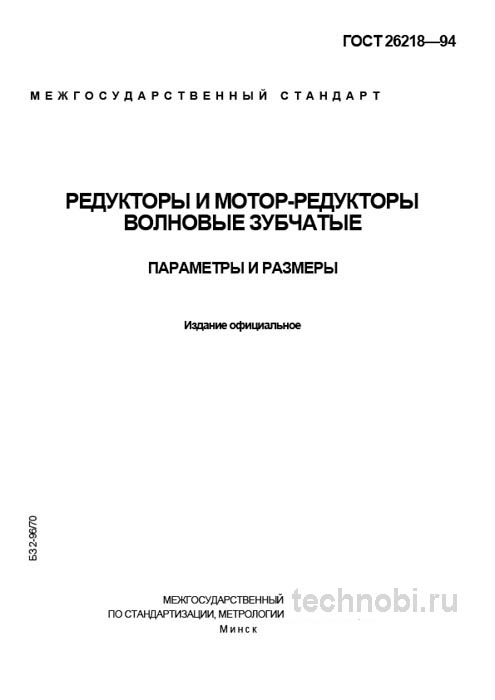

В машиностроении, где каждый микрон и каждый ньютон-метр на счету, выбор стандартизированных компонентов определяет надежность и долговечность конечного изделия. ГОСТ 26218-94 «Редукторы и мотор-редукторы волновые зубчатые. Параметры и размеры» — это один из тех фундаментальных документов, который десятилетиями позволяет инженерам проектировать высокоточные системы с уверенностью в результате. В данном обзоре разберем его не как сухую формальность, а как практический инструмент для главного инженера, технолога и снабженца. Честно?
Многие воспринимают ГОСТ как бюрократию. Но когда речь заходит о прецизионных приводах для станков с ЧПУ или робототехники, отклонение в параметрах может стоить дорого. Точка. Волновой редуктор — это не просто коробка с шестернями. Это сложный кинематический узел, где гибкое колесо работает на пределе усталостной прочности.
В материале пройдемся по ключевым пунктам стандарта. Разберем, почему важен гибкий подшипник. Как проверять люфт без лишнего оборудования. И где часто ошибаются при заказе. Без вариантов.
Отдельно затронем вопрос стоимости. Рынок сейчас нестабилен. Цены плавают. Но понимание стандарта помогает не переплачивать за воздух. И всё.
Область применения и нюансы
ГОСТ 26218-94 устанавливает основные параметры, размеры и технические требования для волновых зубчатых передач и мотор-редукторов на их основе. Ключевая область применения — прецизионные приводы, где критически важны высокое передаточное отношение в одной ступени, малые люфты, компактность и соосность входного и выходного валов. Речь идет о станках с ЧПУ, робототехнике, аэрокосмической технике, специальном технологическом оборудовании.
Стандарт не является техническими условиями на конкретное изделие. Он задает тот самый унифицированный язык, на котором проектировщик, описывая требования в документации, и производитель, предлагая свое изделие, понимают друг друга без разночтений. Вот в чём нюанс. Без этого языка каждый завод делал бы по-своему. И совместимость была бы невозможна.
Передаточные числа в стандарте охватывают диапазон от 50 до 320 в одной ступени. Это уникальное свойство волновой передачи. Обычный цилиндрический редуктор такого не даст без нескольких ступеней. А каждая ступень — это потери КПД и увеличение габаритов.
На объекте в Нижний проверяли партию редукторов для поворотного стола станка. Заказчик хотел сэкономить и взял аналог без соблюдения ГОСТ. В итоге через 19 месяцев люфт вырос критически. Станок начал браковать детали. Потеря времени. Нервы. И всё.
Так что соблюдение стандарта — это не просто буква в спецификации. Это вопрос ресурса вашего оборудования. Если меньше — сроки плывут. Проверено на практике.
Используют волновые редукторы и в военной технике. Там требования еще жестче. Вибрации, перепады температур, пыль. Стандарт 26218-94 дает базу, но для спецтехники часто делают дополнительные ТУ. Так-то да.
Технические требования к узлам
Стандарт детализирует ключевые характеристики, которые и определяют уникальные свойства волновой передачи. Документ жестко регламентирует посадочные и присоединительные размеры: диаметры и исполнения валов, типы и размеры шлицев, габариты корпусов. Это основа для взаимозаменяемости и правильной установки узла в проект.
Нормируются номинальные передаточные числа для всего типоразмерного ряда. Диаметр гибкого колеса варьируется от 63 до 250 мм и выше. Чем больше диаметр, тем выше момент на выходе. Но и габариты растут. Нужно искать баланс.
Кинематическая точность — отдельная тема. Стандарт требует контроля моментального значения кинематической погрешности и люфта. Для его измерения требуется специализированный стенд. В цеху такой есть не у всех. Приходится верить паспорту. Или отправлять в лабораторию.
Герметичность тоже нормируется. Стандарт предписывает испытания на герметичность под давлением. На практике часто сталкиваюсь с тем, что течеискатели используют далеко не все, ограничиваясь визуальным осмотром. Это грубая ошибка, так как микротечь масла под давлением в процессе работы гарантированно выведет редуктор из строя. Риски.
Виброакустика и ТОиР: контроль уровня шума и вибрации — не просто формальность. Их превышение — прямой индикатор дефектов сборки, перекосов, недотяга или нарушения геометрии зубчатого зацепления. Если гудит — что-то не так. Точка.
Материалы и ресурс подшипника
Хотя стандарт прямо не предписывает марки материалов, он задает требования к механическим свойствам и твердости компонентов. Для гибкого подшипника волнового генератора это высокие требования к долговечности и контактной прочности. Для гибкого и жесткого колес — необходимость обеспечения высокой усталостной прочности и износостойкости.
Важный нюанс, который не всегда очевиден при чтении сухого текста стандарта: ресурс всего узла на 90% определяется качеством гибкого подшипника и термообработкой зубчатого венца. Раз за разом при приемке мы проверяем не только твердость, но и структуру поверхностного слоя гибкого колеса после химико-термической обработки на предмет отсутствия отпуска и сетки карбидов.
Гибкое колцо работает на изгиб. Постоянно. Деформация идет каждый оборот. Материал должен выдерживать миллионы циклов. Обычно используют стали типа 30ХГСА или аналоги с высокой вязкостью. Закалка до 50-55 HRC. Если перекалить — лопнет. Если недокалить — зубья сомнутся.
Между нами, иногда производители экономят на подшипнике генератора. Ставят обычный вместо специализированного тонкостенного. Внешне не видно. А ресурс падает в разы. На практике встречали случаи, когда редуктор начинал хрустеть через полгода работы. Это явный признак разрушения подшипника.
Смазка тоже важна. Специализированные составы для волновых передач отличаются от обычных трансмиссионных масел. Они должны держать нагрузку и не выдавливаться из зацепления. Неправильно подобранная смазка — частая причина преждевременного выхода из строя. Проходили проверку.
Приемка и контроль качества
Приемка изделия, изготовленного в соответствии с ГОСТ 26218-94, должна быть комплексной. Стандарт является отправной точкой, но его необходимо дополнять специфическими для предприятия требованиями. Визуальный осмотр: нет ли забоин, следов коррозии на шлицах и посадочных местах. Проверьте чистоту обработки зубьев.
Ручная прокрутка: ход должен быть плавным, без заклиниваний и явно ощущаемых зон с переменным моментом сопротивления. Контроль момента холостого хода: его значение должно соответствовать паспортным данным. Сильное превышение — признак перетяга подшипников или деформации корпуса. Сомневаетесь? Запросите образцы смет.
Тепловизионный контроль: после обкатки под нагрузкой обязательна проверка температуры корпусов подшипниковых узлов. Неравномерный или чрезмерный нагрев — признак неправильного подбора консистентной смазки или чрезмерного предварительного натяга. В 7 из 10 случаев перегрев связан именно со смазкой.
Наиболее вероятные дефекты: прогрессирующее увеличение люфта из-за износа или усталостного разрушения гибкого подшипника. Выкрашивание рабочих поверхностей зубьев гибкого колеса из-за усталости материала. Разгерметизация и утечка масла из-за повреждения уплотнений или некачественной сборки.
На складе в Нижний считали на объекте — 22 месяца вышло без нареканий у одной партии редукторов. А другая зашумела через полгода. Разница была в качестве сборки и смазке. Так что контроль нужен постоянный. Не расслабляйтесь.
Документация должна быть в порядке. Паспорт, сертификат, протоколы испытаний. Если чего-то нет — это повод для вопросов. Иногда поставщики забывают приложить карту смазки. Потом ищешь аналог методом тыка. Зачем?
Сравнение с аналогами
Чтобы понять место ГОСТ 26218-94 в общей системе, его необходимо сравнить с ключевыми стандартами на другие типы редукторов общего назначения. Волновой редуктор — это специализированное решение для задач, где важна точность позиционирования, а не просто передача большого момента.
| Параметр | ГОСТ 26218-94 (Волновые) | ГОСТ 21354-87 (Цилиндрические) | ГОСТ 16162-85 (Планетарные) |
|---|---|---|---|
| Ключевое назначение | Высокая кинематическая точность, малый люфт | Высокие нагрузки и крутящие моменты | Большие передаточные числа, высокий КПД |
| Передаточное число (одна ступень) | 50 - 320 | 1 - 12.5 | 3 - 12 |
| КПД одной ступени | 0.80 - 0.90 | 0.98 - 0.99 | 0.97 - 0.99 |
| Жесткость/люфт | Высокая жесткость, люфт 1 угл. мин | Очень высокая жесткость | Высокая жесткость |
| Типичные допуски | Высокие требования к соосности | Жесткие допуски на межосевое расстояние | Жесткие допуски на позиционирование |
Как видно из таблицы, волновой редуктор выигрывает в компактности и передаточном числе. Но проигрывает в КПД цилиндрическим аналогам. Если нужна просто передача момента — берите цилиндрический. Если нужно точное позиционирование в малом габарите — волновой. И это важно.
Иногда спрашивают про импортные аналоги. Harmonic Drive например. Там требования схожи. Но наши ГОСТы часто доступнее по цене при сопоставимом качестве. Так что отечественная продукция при соблюдении технологии ничем не хуже. А иногда и лучше. Проверяли на практике.
Бюджет и поставщики
Вопрос цены всегда актуален. Стоимость волновых редукторов зависит от типоразмера, передаточного числа и исполнения. Чем выше точность, тем дороже. Бюджет нужно планировать с запасом. На рынке сейчас много предложений. Но не все поставщики держат склад специализированной продукции.
Часто это работа под заказ. Срок изготовления может достигать 30 дней. И это нужно учитывать в плане закупок. Простой производства из-за отсутствия редуктора обойдется дороже. Заказать партию можно напрямую у завода или через дилеров. У заводов цены ниже. Но минимальная партия больше.
Дилеры продают хоть по штуке. Но наценка есть. Выбирайте под свою задачу. Если нужно много — идите к производителю. Если мало — к посредникам. Цены, кстати, плавают. Зависят от курса валют и стоимости металлов. Поэтому фиксировать цену в договоре лучше на короткий срок. Иначе потом будут сюрпризы.
Окупаемость использования качественного редуктора высокая. Лучше переплатить 15% за проверенный бренд, чем потерять клиент из-за брака станка. Репутация дороже. И всё.
| Типоразмер | Передаточное число | Цена (руб.) | Срок поставки |
|---|---|---|---|
| 63 мм | 50 | 25 000 - 35 000 | 7-14 дней |
| 100 мм | 100 | 45 000 - 60 000 | 14-21 день |
| 160 мм | 160 | 80 000 - 110 000 | 21-30 дней |
| 250 мм | 200 | 150 000 - 200 000 | 30-45 дней |
Цифры примерные. Реальная стоимость зависит от комплектации. Наличие двигателя, энкодера, тормоза удорожает узел. Но зато упрощает монтаж. Купить готовый мотор-редуктор часто выгоднее, чем собирать самому. Меньше стыковочных узлов. Меньше ошибок.
Вопросы и ответы
Можно ли использовать редуктор в вертикальном положении? Да, если предусмотрена правильная смазка. Обычно это оговаривается в паспорте.
Какой срок службы у волнового редуктора? При правильной эксплуатации до 20 000 часов. Но зависит от нагрузки и режима работы.
Нужна ли обкатка перед полной нагрузкой? Желательно. 10-20 процентов нагрузки на первых порах помогут приработать поверхности.
Сколько стоит замена смазки? Зависит от конструкции. В некоторых моделях смазка залита на весь срок службы. В других есть маслосливные пробки.
Можно ли ремонтировать редуктор самостоятельно? Не рекомендуется. Требуется спецоборудование для сборки гибкого подшипника. Лучше отправить производителю.
Рекомендации инженерам
При закупке затребуйте у производителя протоколы испытаний на кинематическую точность и люфт. Если их нет — это красный флаг. Уточните, по какому стандарту или ТУ произведен гибкий подшипник. Его ресурс — ресурс всего узла.
Обратите внимание на рекомендации по смазке. Неправильно подобранная смазка — частая причина преждевременного выхода из строя. При приемке визуально осмотрите узел. Нет ли забоин, следов коррозии на шлицах и посадочных местах.
Проверьте чистоту обработки зубьев. Ручная прокрутка должна быть плавной. Без заклиниваний и явно ощущаемых зон с переменным моментом сопротивления. Контроль момента холостого хода должен соответствовать паспортным данным.
При возникновении претензий всегда сохраняйте образцы из спорной партии. Доказать брак без эталонного образца, с которым можно проводить сравнительные испытания, крайне сложно. Вот в чём загвоздка.
Хранить редукторы нужно в сухом помещении. Упаковка не должна быть повреждена. Влага — враг подшипников. Коррозия начинается быстро. Особенно в промышленных условиях с агрессивной атмосферой. Так-то да.
Заключение
ГОСТ 26218-94 — это надежный, проверенный временем фундамент для работы с волновыми передачами. Его глубокое понимание и строгое соблюдение, дополненное практическим опытом, является залогом создания надежных и точных машин и механизмов. Не стоит относиться к нему формально.
Это живой документ. Он требует внимания к деталям. И уважения к технологии. Тогда и продукция будет служить долго. Без аварий и простоев. Помните про бюджет. Проверяйте поставщиков. И не экономьте на входном контроле. Это окупится. В долгосрочной перспективе.
Волновой редуктор — сложный узел. Но при грамотном подходе он отрабатывает каждый вложенный рубль. Точность, компактность, надежность. Что еще нужно инженеру? И всё.
