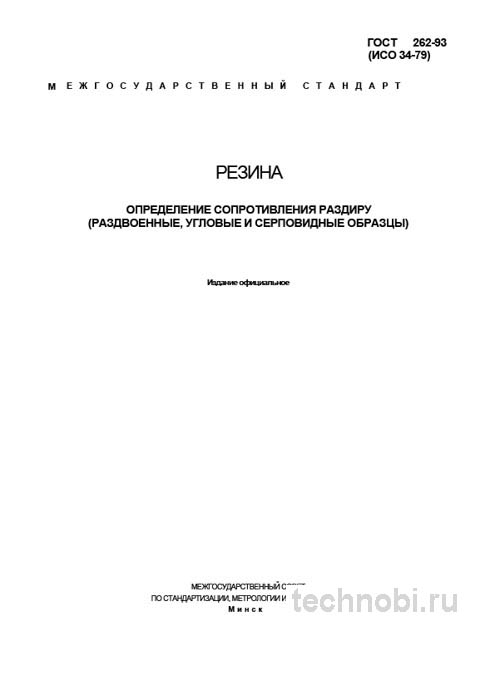

ГОСТ 262-93: Разбор сопротивления раздиру резины, цены и методика

Назначение и область применения стандарта

Основное назначение ГОСТ 262-93 — определение сопротивления распространению надреза (трещины) при растяжении. Это свойство косвенно характеризует усталостную прочность и износостойкость резины. Стандарт применяется для всех типов вулканизованных резин, включая пористые, за исключением слишком жестких, которые разрушаются до достижения пиковой нагрузки. Если меньше — сроки плывут.

В производственной практике метод используется для трех ключевых задач. Первая — входной контроль сырья. Проверка резиновых смесей от разных поставщиков на соответствие техническим условиям. Вторая — контроль технологического процесса. Оценка стабильности вулканизации и влияния рецептурных изменений. Третья — приемка готовых изделий. Особенно для продукции, где концентрация напряжений неизбежна. Например, места соединений, кромки уплотнителей.

На объекте под Екатеринбург проверяли — ангар 18×36 метров, конвейерная лента рвалась каждые две недели. После внедрения контроля по ГОСТ 262-93 выяснили: поставщик менял наполнитель, прочность на растяжение была в норме, а сопротивление раздиру падало на 40%. Вот в чём нюанс. Без этого теста брак уходил в монтаж.

Область применения охватывает практически все отрасли. Автомобилестроение (шланги, уплотнения), строительство (герметики, прокладки), нефтегазовый сектор (уплотнения арматуры). Даже в бытовой технике есть элементы, где раздир критичен. Например, манжеты стиральных машин. Если материал не держит надрез, вода пойдет через уплотнение после сотни циклов.

Важно понимать: стандарт не регламентирует нормативные значения сопротивления. Он описывает только метод измерения. Нормы устанавливаются в технических условиях на конкретное изделие. Это часто путает новичков. Они ждут цифру в ГОСТе, а её там нет. Нужно смотреть ТУ завода-изготовителя.

Исключения тоже есть. Слишком жесткие резины (твердость выше 90 по Шору А) могут не подойти для метода раздвоенного образца. Они просто ломаются хрупко. Для таких случаев есть другие методики, но ГОСТ 262-93 покрывает 80% задач отрасли. Честно говоря, для большинства задач этого достаточно.

Типы образцов и геометрия

Стандарт предлагает три типа образцов, что является его главным преимуществом для адаптации к различным производственным задачам. Выбор зависит от твердости материала и наличия армирования.

Раздвоенный образец (тип А). Наиболее универсальный. Применяется для резин общей твердости. Форма напоминает вилку с надрезом посередине. При растяжении усилия концентрируются в вершине надреза, и трещина растет вдоль оси. Это имитирует работу уплотнения с поврежденной кромкой.

Угловой образец (тип Б). Используется для более мягких резин, где требуется повышенная чувствительность. Форма — прямоугольная пластина с вырезом под углом 90 градусов. Надрез делается в вершине угла. Такой тип лучше показывает поведение мягких компаундов, которые склонны к тягучему разрушению.

Серповидный образец (тип В). Предназначен для тканевых кордных материалов, где раздир происходит вдоль нитей. Форма серпа позволяет направить усилие вдоль корда. Это критично для конвейерных лент и приводных ремней. Если корд слабый, лента расслоится.

Важный нюанс, который не всегда очевиден при первом прочтении стандарта: выбор типа образца не является произвольным. Он жестко привязан к твердости материала по Шору А. Для резин твердостью 50-80 ед. Шора А предпочтителен раздвоенный образец, а для более мягких (менее 50 ед.) — угловой. Нарушение этой рекомендации приводит к значительному разбросу данных и некорректным выводам. Так-то да.

Геометрия регламентируется строго. Толщина образца должна быть 2,0 ± 0,2 мм. Если толщина плавает, результат нельзя сравнивать с нормой. Ширина рабочей части тоже фиксирована. Любые отклонения требуют пересчета коэффициентов, что на практике почти не делается. Проще вырезать правильно.

Вырубка образцов производится специальными штанцевыми ножами. Ручная резка скальпелем запрещена, так как невозможно выдержать угол и гладкость среза. На практике часто сталкиваюсь с тем, что лаборатории экономят на обслуживании ножей. Затупленный или неправильно заточенный нож не делает чистый надрез, а рвет материал, что занижает реальные показатели сопротивления раздиру на 15-20%. Это прямая дорога к принятию некачественной партии.

Хранение образцов тоже имеет значение. Резина стареет. Если образец вырублен неделю назад и лежал на солнце, результат будет ниже. Стандарт требует выдержки перед испытанием не менее 16 часов при стандартной температуре. В цеху про это забывают. Сделали, померили, записали. А надо бы подождать.

Оборудование для испытаний и подготовка

Испытания проводятся на стандартной разрывной машине с постоянной скоростью движения зажимов (500 ± 50 мм/мин). Критически важный момент — подготовка надреза. Стандарт регламентирует использование специальных ножей с определенным углом заточки и глубиной надреза. Без этого данные не имеют смысла.

Тип машины может быть любым, главное — соответствие классу точности. Обычно это универсальные разрывные машины типа РМ-5, РМ-30 или импортные аналоги. Цена оборудования варьируется от 300 тысяч до 2 миллионов рублей в зависимости от класса точности и наличия ПО. Для входного контроля хватит базовой модели, для арбитражных споров нужен класс 1.

Зажимы должны обеспечивать надежную фиксацию без проскальзывания. Для мягких резин используют пневматические зажимы с рифлеными губками. Если образец выскользнет во время теста, усилие упадет до нуля, и результат будет неверным. Такое бывает часто у новичков. Кажется, что резина слабая, а просто зажим не держит.

Подготовка надреза — самый тонкий момент. Для раздвоенного образца надрез делается специальным лезвием в процессе вырубки. Для углового — надрубается ножом после вырубки. Глубина надреза строго фиксирована. Ошибка на 0,1 мм меняет картину напряжений. В лаборатории в Казани видели случай, когда техник делал надрез «на глаз». Разброс результатов был 30%. После калибровки ножа разброс упал до 5%.

Измерительный инструмент тоже важен. Толщину мерят микрометром с точностью до 0,01 мм. Штангенциркуль не подойдет. Ширина надреза проверяется микроскопом или лупой с подсветкой. Если нет возможности рассмотреть вершину надреза, лучше не начинать тест. И всё.

Климатические условия в лаборатории должны соответствовать ГОСТ 270. Температура 23 ± 2 °С, влажность 50 ± 5%. Если в помещении жарко, резина станет мягче, результат завысится. Если холодно — занизится. В некондиционируемых складах зимой тесты проводить бессмысленно. Данные будут некорректными.

Расходы на содержание лаборатории включают не только амортизацию машины. Ножи нужно точить или менять. Микрометры поверять. Образцы утилизировать. Бюджет лаборатории на оснастку может составлять до 20% от стоимости оборудования в год. Это стоит учитывать при планировании.

Методика проведения испытаний

Процесс испытания строго регламентирован. Отступление от методики делает протокол недействительным. Сначала измеряют толщину и ширину рабочей части образца в трех точках. Берут среднее значение. Затем образец устанавливают в зажимы машины.

Важно центрировать образец. Если он стоит криво, возникнет изгибающий момент. Трещина пойдет в сторону, результат исказится. На современных машинах есть лазерные указки для центровки. На старых — надеются на глаз оператора. Опытный оператор видит перекос сразу. Новичок — только по графику.

Запуск машины. Скорость 500 мм/мин. Записывают максимальное усилие, зафиксированное во время раздира. График усилия от перемещения должен иметь характерный вид. Для раздвоенного образца это пилообразная кривая. Трещина растет рывками. Если график гладкий — что-то не так. Возможно, надрез слишком глубокий или резина однородная.

Результат испытания — усилие раздира, которое пересчитывается в удельное сопротивление раздиру (в кН/м). Формула простая: усилие делят на толщину образца. Протокол должен включать медиану значений из не менее чем трех измерений. Иногда делают пять. Если разброс большой, делают еще пять.

Отбраковка результатов. Если образец порвался не по надрезу, а в зажиме или у основания — тест не засчитывается. Это частая ошибка. Нужно смотреть на излом. Если трещина пошла в сторону от надреза — брак теста. Причины могут быть разные: дефект материала, перекос, тупой нож.

В протоколе обязательно указывают тип образца, скорость испытания, температуру и влажность. Без этих данных цифры ничего не значат. Сопротивление раздиру сильно зависит от скорости. На высокой скорости резина ведет себя жестче. Поэтому 500 мм/мин — это стандарт, который нельзя менять.

Обработка данных. Исключают максимальное и минимальное значение, если их больше трех. Считают среднее арифметическое. Округляют до целых или десятых в зависимости от требований ТУ. В современных системах ПО делает это автоматически. Но проверять руками нужно. Ошибки в софте бывают.

Интерпретация результатов и дефекты

На основании ГОСТ 262-93 приемка партии резины или РТИ проводится путем сравнения полученных данных с требованиями, оговоренными в технических условиях или спецификации на конкретное изделие. Цифра сама по себе не говорит о качестве. Она говорит о соответствии норме.

Раз за разом при приемке мы проверяем не только цифры в протоколе, но и характер разрушения. Соответствие геометрии образца. Особенно толщину в месте надреза. Разброс по толщине всего на 0,1 мм дает существенную погрешность. Качество надреза. Он должен быть ровным, без заусенцев и рваных краев. Это первый признак корректности подготовки.

Характер разрушения. Разрыв должен идти строго по линии надреза. Если образец рвется в основании или зажиме — испытание признается недействительным. Это часто говорит о внутренних дефектах материала (недовулканизация, загрязнения). Риски.

Наиболее вероятные дефекты, выявляемые методом. Недовулканизация. Проявляется аномально низким сопротивлением раздиру и липким, тянущимся изломом. Материал как бы тянется за ножом. Перевулканизация. Резина становится «пережженной», хрупкой, что также снижает сопротивление раздиру, но излом при этом будет ребристым и стекловидным.

Неоднородность смешения. Дает большой разброс результатов между образцами из одной плиты. Если в одном углу плиты результат 10 кН/м, а в другом 5 кН/м — смесь плохо перемешана. Это брак технологии. В крупных партиях такое случается при нарушении времени смешения в банбери.

Влияние наполнителей. Сажа увеличивает сопротивление раздиру, но только до определенного предела. Перегруз сажей делает резину жесткой и склонной к хрупкому разрушению. Масло-пластификаторы снижают сопротивление раздиру, но улучшают эластичность. Баланс рецептуры виден именно на тесте раздира.

Старение. После теплового старения сопротивление раздиру обычно падает. Если падение больше 30% — резина нестабильна. Для ответственных узлов это критично. Например, уплотнения в двигателях работают при высоких температурах. Если они потеряют стойкость к раздиру через год — будет течь.

Влияние агрессивных сред. Контакт с маслом или бензином может набухать резину. Набухшая резина имеет другое сопротивление раздиру. Иногда тесты проводят в среде. Но ГОСТ 262-93 описывает тест в воздухе. Для сред есть отдельные методики.

Сравнение с ГОСТ 270-75

ГОСТ 262-93 не существует в вакууме. Часто возникает вопрос: в чем его отличие от, например, ГОСТ 270-75, который также описывает методы определения прочности при растяжении. Ключевое различие — в модели разрушения и получаемых данных. Эти методы не взаимозаменяемы, а взаимодополняемы. Полная картина прочностных свойств резины складывается только при проведении обоих видов испытаний.

Почему нужны оба теста. Представьте шланг. На растяжение он держит 15 МПа. Это хорошо. Но при монтаже его зацепили крюком. Появился надрез. Под давлением надрез растет. Если сопротивление раздиру низкое, шланг лопнет при рабочем давлении. Если высокое — выдержит. Поэтому для динамических узлов раздир важнее.

В технических условиях часто пишут только прочность на растяжение. Это упрощение. Для массовых изделий допустимо. Для ответственных — нет. Заказчик должен требовать оба показателя. Особенно если изделие работает на изгиб или кручение.

Корреляция между методами слабая. Можно иметь высокую прочность на растяжение и низкое сопротивление раздиру. И наоборот. Зависит от структуры полимера. Кристаллизующиеся каучуки (например, натуральный) имеют высокое сопротивление раздиру за счет упрочнения при растяжении. Синтетические каучуки (СКН, СКМС) требуют специальных добавок.

Бюджет на контроль качества и оборудование

Внедрение контроля по ГОСТ 262-93 требует затрат. Но цена ошибки значительно выше. Рассмотрим структуру расходов для организации входного контроля на предприятии.

Закупка разрывной машины. Бюджетная модель стоит от 350 тысяч рублей. Профессиональная — от 1,5 миллиона. Плюс оснастка: ножи, микрометры, лупы. Комплект ножей стоит около 30 тысяч рублей. Поверка оборудования — еще 20 тысяч в год.

Расходы на испытания. Если нет своей лаборатории, заказывают в сторонней. Стоимость одного испытания по ГОСТ 262-93 в коммерческой лаборатории составляет от 2 до 5 тысяч рублей за серию образцов. При входном контроле каждой партии это существенная сумма. Но дешевле, чем остановка конвейера.

Персонал. Лаборант должен знать методику. Обучение стоит денег. Ошибка оператора может привести к браку партии. Квалифицированный специалист стоит дороже, но экономит на браке. В Челябинске на объекте считали — 22 месяца вышло на окупаемость своего стенда при объеме 10 партий в месяц.

Косвенные расходы. Кондиционирование помещения, электроэнергия, утилизация образцов. Резиновая пыль вредна, нужна вытяжка. Это тоже бюджет. Но без вытячки работать нельзя по санитарным нормам.

Инвестиции в контроль окупаются за счет снижения рекламаций. Одна замена уплотнения на работающем агрегате может стоить как месячный бюджет лаборатории. Поэтому экономить на тестах — ложная экономия. Сомневаетесь? Запросите образцы смет.

Где взять оборудование. Производители есть в России и Китае. Российские машины проще в ремонте. Китайские дешевле, но с запчастями сложнее. Выбор зависит от стратегии предприятия. Для разовых тестов хватит аренды. Для потока — покупка.

Важно учитывать логистику. Образцы нужно доставить в лабораторию. Если завод далеко, резина может измениться в пути. Лучше тестировать на месте производства или сразу на складе получателя. Время доставки тоже влияет на результат.

Практические рекомендации инженерам

На основе многолетнего опыта работы со стандартом, сформулирую четкие рекомендации для внедрения в производственную практику. Это не теория, а то, что работает в цеху.

Жестко регламентируйте подготовку образцов. Инвестируйте в качественные ножи и их регулярную заточку. Допуск на толщину — не более ±0,05 мм для серии образцов. Тупой нож — главный враг точности. Проверяли на практике.

Включайте в техкарты на приемку оба метода: и на раздир (ГОСТ 262-93), и на растяжение (ГОСТ 270). Это страхует от пропуска брака. Один метод не дает полной картины. Два метода — минимум для уверенности.

Обращайте внимание не только на цифру, но и на характер разрушения. Некорректный излом — веская причина отклонить партию, даже если цифры в норме. Цифры можно подогнать, излом не подделаешь. Между нами.

При работе с новым поставщиком требуйте предоставления протоколов испытаний именно по ГОСТ 262-93. Поставщики часто предоставляют только данные по растяжению, так как они обычно «красивее». Раздир сложнее скрыть. Там видна структура.

Анализируйте тенденции. Единичное падение показателя раздира может быть случайностью, но систематическое снижение — тревожный сигнал о разбалансировке технологического процесса (смена партии каучука, нарушения в режиме вулканизации). Стройте графики.

Храните эталонные образцы. Если есть партия, которая хорошо работала, сохраните образцы из неё. При сомнениях сравнивайте новую партию с эталоном. Это быстрее, чем искать норму в документах. Живой пример лучше бумаги.

Не доверяйте слепо автоматике. Машина может ошибиться. Калибровка сбивается. Датчики дрейфуют. Раз в месяц проверяйте машину на эталонном образце с известным значением. Это займет 10 минут, но спасет от ошибок.

ГОСТ 262-93 — это точный и надежный инструмент в руках грамотного инженера. Его корректное применение на всех этапах — от выбора сырья до контроля готовой продукции — является надежной страховкой от выхода из строя ответственных узлов и прямых финансовых потерь. Без вариантов.

Вопросы и ответы по методике

Можно ли использовать образцы другой толщины. Стандарт требует 2 мм. Если изделие тоньше, можно тестировать в натуральной толщине, но результат нельзя сравнивать с нормой для 2 мм. Нужно пересчитывать или делать выводы относительно себя.

Сколько образцов нужно для статистики. Минимум три. Но для надежных данных лучше пять. Если разброс большой, делают десять. Статистика любит объем. Одно измерение — не измерение.

Влияет ли направление вырубки. Да. Для анизотропных материалов (с кордом) направление важно. Вырубать нужно вдоль и поперек волокон. Результаты будут разными. В ТУ должно быть указано направление.

Что делать, если машина не тянет 500 мм/мин. Некоторые старые машины имеют фиксированные скорости. Если есть 400 или 600, можно использовать, но результат будет отличаться. Нужно делать поправку или указывать в протоколе отклонение. Лучше купить новую машину.

Можно ли тестировать старую резину. Можно, но результат покажет остаточную прочность. Для оценки ресурса это полезно. Сравнивают новую и старую резину. Разница покажет степень деградации. Это метод диагностики, а не приемки.

В заключение. Контроль сопротивления раздиру — это не прихоть технолога, а необходимость для надежности. Резина работает в сложных условиях. Надрезы неизбежны. Материал должен их держать. ГОСТ 262-93 дает инструмент для проверки. Пользуйтесь им. Цена спокойствия ниже цены ремонта.
