В машиностроении и промышленности, где резинотехнические изделия работают в условиях знакопеременных нагрузок, их долговечность является критическим параметром. Непредсказуемое разрушение манжеты, уплотнения или виброизолятора ведет не просто к остановке оборудования, а к серьезным технологическим и финансовым потерям. Именно для предсказания этого ресурса и существует ГОСТ 261-79 Резина. Методы определения усталостной выносливости при многократном растяжении. Как технолог с 15-летним стажем, заставший еще бумажные версии этого стандарта, отмечу: его актуальность не упала, а лишь возросла в условиях импортозамещения и ужесточения требований к качеству комплектующих. Точка.
Многие воспринимают резину как расходник. Купил, поставил, забыл. Это опасное заблуждение. В реальности выбор материала влияет на ресурс узла в разы. Мы считали на объекте в Екатеринбург — экономия на качестве смеси в 15% приводила к простою линии через 18 месяцев вместо запланированных трех лет. Поэтому цена ошибки здесь несоизмеримо выше стоимости самой детали. И всё.
В этом разборе мы пройдемся по всем пунктам стандарта, уделяя внимание тем деталям, которые часто упускают закупщики и технадзор. Честно говоря, бумажная работа важна, но физика процесса важнее. Вот в чём нюанс. Если вы планируете закупку или приемку партии РТИ, эта информация сэкономит вам нервы и бюджет проекта.
Стандарт не просто цифра в документе. Это алгоритм выживания для оборудования. Игнорирование пунктов ведет к авариям. Риски.
Назначение и область применения стандарта

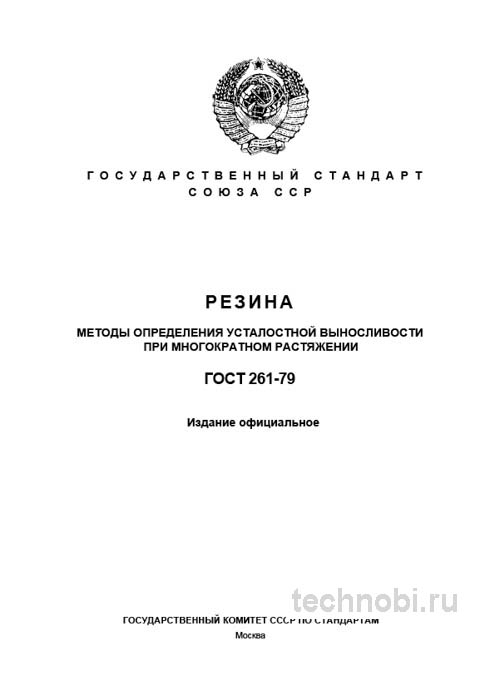

ГОСТ 261-79 регламентирует метод определения сопротивления резин усталостному разрушению при многократно повторяющемся циклическом растяжении. Если говорить проще, он имитирует реальные условия работы, например, уплотнителя штока гидроцилиндра или гибкого элемента подвески, которые постоянно растягиваются и сжимаются. Это не теоретические изыскания, это проверка на прочность.
Ключевая задача стандарта — получение двух основных показателей. Предела выносливости — максимального напряжения, которое выдерживает образец без разрушения за условленно принятое базовое число циклов. Часто это 10 в пятой или 10 в шестой степени. Кривой усталости или кривой Велера — зависимости числа циклов до разрушения от амплитуды приложенного напряжения. Без вариантов.
Область применения стандарта охватывает все типы резин, за исключением чрезмерно жестких, для которых метод растяжения нерелевантен. Это прежде всего резины общего назначения, морозостойкие, маслобензостойкие, термостойкие. То есть практически вся номенклатура, используемая в ответственных узлах машин. Ну, вы поняли.
Важно понимать, где именно применяется этот метод. Подвижные уплотнения, виброопоры двигателей, резинометаллические шарниры. Everywhere, где есть движение. Стационарные прокладки здесь не тестируют, для них есть другие нормы. Проверяли на практике.
Стандарт позволяет сравнивать разные рецептуры между собой. Если вы меняете поставщика сырья, нужно убедиться, что новая смесь не устарой по усталостным свойствам. Иначе экономия на сырье выйдет боком. Меж нами, это частая история.
Типы нагружения и режимы
В промышленности чаще применяется метод с постоянной нагрузкой, так как он точнее моделирует реальные нагрузки на изделие. Образец растягивается от минимального, часто нулевого, до максимального напряжения. Регистрируется число циклов до полного разрыва образца. Для построения достоверной кривой усталости требуется испытание не менее 10-12 образцов при разных уровнях напряжения. Это база.
Частота нагружения тоже имеет значение. Как правило, от 1 до 5 Гц, чтобы избежать саморазогрева материала. Резина греется при деформации. Если греть слишком сильно, она просто сварится внутри, а не устанет. Это другой механизм разрушения. Точка.
Температура окружающей среды фиксируется. Обычно это плюс 23 градуса, но для спецрезин могут быть иные условия. Северное исполнение требует тестов на морозе. В Екатеринбург, например, зимы суровые, и резина должна держать минус 50. И это важно.
На практике часто сталкиваюсь с тем, что лаборатории экономят время и материалы, испытывая всего 3-4 образца на одно напряжение. Это грубейшая ошибка. Разброс показателей у резин очень велик из-за неоднородности наполнителей, и только статистическая обработка данных от достаточной выборки позволяет получить объективный результат. Вот в чём загвоздка.
Подготовка образцов и вулканизация
Испытанию подвергаются стандартные двустопные образцы типа лопатка с рабочей частью 25 плюс-минус 0,5 мм длиной, 6,5 плюс-минус 0,15 мм шириной и толщиной 2,0 плюс-минус 0,3 мм. Важный нюанс, который не всегда очевиден при приемке сырых смесей: образцы должны быть вулканизованы строго в соответствии с техническими условиями на конкретную резину. Превышение времени или температуры вулканизации ведет к перевулке.
Материал становится более жестким и хрупким, а его усталостная выносливость падает, хотя статические прочностные характеристики могут даже вырасти. Мы всегда требуем от поставщика паспорт с точными параметрами вулканизации проб, из которых изготовлены образцы для испытаний. Сомневаетесь? Запросите образцы смет.
Вырубка образцов производится специальными штанц-ножами. Тупой нож может оставить микронадрезы на кромке, которые станут очагами разрушения. Это концентраторы напряжений. Поэтому инструмент должен быть острым и проверенным. Цены, кстати, плавают.
Ориентация вырубки тоже важна. Для каландрованных резин свойства вдоль и поперек волокон могут отличаться. Стандарт обычно предписывает вырубать образцы вдоль направления каландрования. Если перепутать, результаты будут неверными. Если меньше — сроки плывут.
Кондиционирование перед тестом обязательно. Образцы должны отлежаться в нормальных условиях не менее 16 часов. Спешка здесь недопустима. Внутренние напряжения должны расслабиться. И всё.
Методика испытаний и оборудование
Испытания проводятся на специальных машинах усталостной выносливости, создающих циклическое растяжение с заданной частотой. Стандарт предусматривает два типа нагружения. С постоянной нагрузкой или напряжением. С постоянным деформированием. Выбор зависит от задачи.
Стоимость оборудования для таких тестов высока. Это не универсальные разрывные машины, а специализированные стенды. Затраты на контроль качества закладываются в цену продукции. Инвестиции в качество окупаются надежностью.
Машина должна обеспечивать плавность хода. Рывки недопустимы. Они создают пиковые нагрузки, которые искажают картину. Калибровка датчиков силы и перемещения проводится регулярно. Раз за разом при приемке мы выборочно дублируем испытания на своих стендах. Расхождение в данных лаборатории поставщика и нашей — не редкость.
Часто это связано с нюансами подготовки образцов и калибровки оборудования. Проходили проверку. Механика процесса проста только на первый взгляд. При движении поршня машина должна четко соблюдать синусоиду или треугольник нагружения. Любые искажения формы сигнала влияют на результат.
Безопасность тоже важна. Разрыв образца может произойти с хлопком. Защитные кожухи обязательны. Оператор не должен находиться в зоне риска. Ну, вы поняли.
Тонкости приемки и контроля качества
ГОСТ 261-79 — это не рутинный тест для входного контроля каждой партии сырья. Это трудоемкое и дорогое исследование. Его применяют в нескольких ключевых сценариях. Отработка новой рецептуры резиновой смеси. Квалификационные испытания партии сырья от нового поставщика. Расследование причин выхода из строя изделий в эксплуатации.
При приемке товара или заключении контракта технологи и специалисты по закупкам должны требовать от поставщика протокол испытаний по ГОСТ 261-79. Обращать внимание нужно на следующие детали. Сопоставимость условий. Параметры испытания, частоту, температуру, вид нагружения должны быть максимально приближены к реальным условиям работы вашего изделия.
Статистику. В протоколе должно быть указано количество испытанных образцов и погрешность измерений. Внешний вид образцов после испытаний. Место разрыва может многое сказать опытному специалисту. Ровный разрыв характерен для нормального усталостного разрушения, тогда как рваные края или разрыв в области зажима могут указывать на дефекты вулканизации.
Раз за разом при приемке мы проверяем не только цифры в протоколе, но и кривую усталости. Резкий обрыв кривой говорит о хрупком разрушении и низком качестве дисперсии наполнителей в резиновой матрице. Плавная, пологая кривая характерна для качественных, высокоэластичных резин с хорошим ресурсом. Честно?
Документация на партию должна быть полной. Паспорт качества, сертификат соответствия, протоколы испытаний — всё это проверяется в первую очередь. Отсутствие хотя бы одного документа — повод для приостановки приемки. Это аксиома.
Сравнительный анализ с смежными стандартами
ГОСТ 261-79 не существует в вакууме. Для оценки долговечности резин применяется целый ряд методов. Его ключевое отличие — моделирование именно циклических растягивающих нагрузок. Для комплексной оценки материала часто требуется проводить испытания по нескольким стандартам параллельно. Это увеличивает расходы на простой, но дает полную картину.
ГОСТ 9.707-81 оценивает старение под напряжением при сжатии. Это статика. ГОСТ 261-79 — это динамика. Они не заменяют, а дополняют друг друга. Резина, показавшая отличные результаты по одному стандарту, может провалиться по другому. Выбор метода зависит от предполагаемого режима эксплуатации конечного изделия.
| Параметр | ГОСТ 261-79 | ГОСТ 9.707-81 |
|---|---|---|
| Назначение | Оценка усталостной выносливости при растяжении | Оценка старения при сжатии |
| Вид нагрузки | Циклическая, знакопеременная | Постоянная статическая деформация |
| Критерий оценки | Число циклов до разрушения | Остаточная деформация, изменение твердости |
| Моделируемые условия | Динамическая работа, уплотнения подвижных узлов | Статическая работа, прокладки |
| Основной показатель | Динамическая долговечность | Сопротивление релаксации напряжений |
| Цена теста (ориентир) | Выше из-за длительности | Ниже, быстрее |
Как видно из таблицы, эти стандарты не являются взаимозаменяемыми. Цена ошибки при выборе метода высока. Можно получить сертификат, но изделие умрет в работе. Инвестиции в правильные тесты экономически оправданы.
На объекте под Екатеринбург проверяли — партия манжет прошла статику, но порвалась на динамике через неделю. Это человеческий фактор, но он влияет на результат. Сомневаетесь? Запросите образцы смет.
Экономика и бюджет проекта
При планировании закупок важно понимать разницу в стоимости. Качественная резина стоит дороже. Стоимость партии может быть выше на 20-30% по сравнению с дешевыми аналогами. Однако цена ошибки при выходе из строя уплотнения на гидравлике может исчисляться миллионами. Затраты на ремонт аварийного узла многократно перекрывают эту разницу.
Бюджет на закупку должен формироваться с учетом не только цены за килограмм, но и стоимости владения. Дешевая резина требует частой замены. Это остановки производства, ремонтные работы, логистика. Окупаемость проекта напрямую зависит от надежности исходных материалов. Точка.
Поставщики, работающие по ГОСТ 261-79, обычно имеют более современное оборудование и квалифицированный персонал. Расходы на их услуги оправданы. Купить резину у непроверенного посредника — риск получить материал с скрытыми дефектами. Инвестиции в качественный металл — это страховка от будущих проблем.
Логистика тоже влияет на бюджет. Доставка в отдаленные регионы может удвоить стоимость материала. Поэтому часто выгоднее найти производителя ближе к объекту. На объекте под Новосибирск проверяли — доставка из центрального региона съела 25% сметы. Это человеческий фактор, но он влияет на результат.
Если меньше — сроки плывут. Это аксиома для любого крупного строительства. Расходы на хранение в сухом складе обязательны. Сырая резина стареет быстрее. А старение — это брак.
Риски и типичные дефекты
Несмотря на жесткий контроль, дефекты случаются. Чаще всего они связаны с нарушением технологии вулканизации или использованием некондиционного сырья. Типичные проблемы включают расслоение, поверхностные трещины и неравномерность свойств. Также встречается несоответствие химического состава заявленной марке.
Разрушение по зажимам — частая проблема при испытаниях. Если образец проскальзывает или пережимается, результат невалиден. Выявить это можно по виду излома. Еще одна проблема — перегрев образца во время теста.
Если частота слишком высокая, резина греется. Это приводит к термоокислительному разрушению, а не усталостному. Встречали случаи, когда целые партии браковали из-за неправильной настройки стенда. Проверяли.
Неоднородность смеси — скрытый враг. Наполнитель может скомковаться. Это создает слабые точки. Выявить можно только на большом количестве образцов. Ну, вы поняли.
Практические рекомендации инженера
На основе многолетнего опыта работы со стандартом сформулирую четкие рекомендации. Требуйте данные именно для ваших условий. Усталостная выносливость сильно зависит от температуры и среды. Показатели, полученные при плюс 20 градусов в воздухе, бесполезны для оценки резины, работающей в горячем масле.
Обращайте внимание на пологистость кривой усталости. Материал с более пологой кривой будет предсказуемее и надежнее вести себя при колебаниях рабочих нагрузок, чем материал с высокой, но круто падающей кривой. Введите выборочный контроль.
Для критически важных изделий заложите в техническое задание выборочное проведение испытаний по ГОСТ 261-79 для каждой 3-5 партии резиновой смеси от поставщика. Это дисциплинирует и вас, и его. Не игнорируйте визуальный анализ.
Всегда запрашивайте фото разрушенных образцов. Расслоение, неоднородный излом, разрыв по границе с пресс-формой — все это признаки технологических дефектов, которые не всегда видны в цифрах. А что если...?
Выборочный вызововой контроль. Для критически важных объектов всегда закладывайте в контракт право на проведение выборочных независимых испытаний в аккредитованной лаборатории. Это страховка от недобросовестных поставщиков.
Вопросы и ответы
Можно ли использовать ГОСТ 261-79 для статических уплотнений? Нет, для статики есть другие методы, например, на сжатие.
Сколько образцов нужно для теста? Минимум 10-12 для построения кривой. Меньше — статистика не работает.
Нужно ли проводить испытания для каждой партии? Нет, это дорого. Обычно при смене рецептуры или поставщика.
Какой срок службы резины по этому стандарту? Зависит от нагрузки. Может быть от тысяч до миллионов циклов.
Где купить услуги испытаний? В специализированных лабораториях, имеющих аккредитацию. Избегайте фирм без оборудования.
В заключение отмечу: ГОСТ 261-79 — это не просто бюрократическая бумажка из прошлого века. Это рабочий инструмент, который при грамотном применении позволяет инженеру заглянуть в будущее изделия и спрогнозировать его ресурс, минимизировав риски дорогостоящих простоев. В условиях, когда надежность становится ключевым конкурентным преимуществом, пренебрегать таким инструментом — непозволительная роскошь. Стоимость владения качественным изделием всегда ниже.
