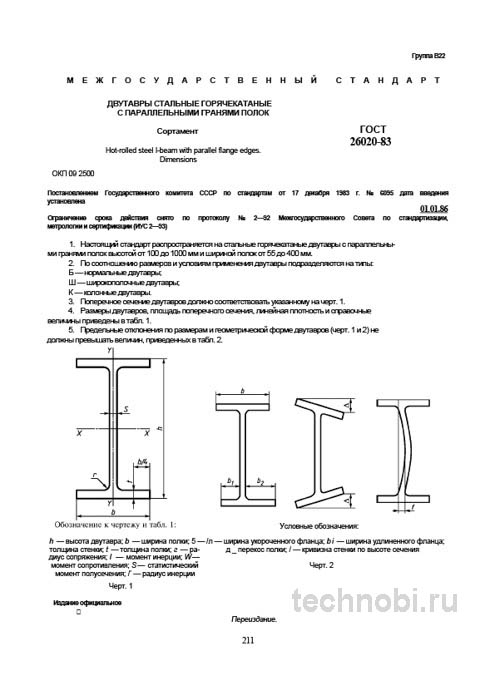

ГОСТ 26020-83: Двутавры стальные - Полный разбор и Сортамент

Геометрия и типы профилей

Стандарт делит двутавры на три основные группы. Понимание разницы между ними критично для правильного выбора. Ошибиться здесь — значит заложить либо избыточный запас прочности, что удорожает проект, либо недопустимый риск потери устойчивости.

Первая группа — нормальные двутавры, обозначаемые буквой Б. Это баланс между массой и несущей способностью. Они универсальны. Применяются везде: от балок перекрытия в гражданском строительстве до рам промышленного оборудования. Если коротко. Самый ходовой товар на складах металлобаз.

Вторая группа — широкополочные двутавры, индекс Ш. Полка здесь значительно шире относительно высоты стенки. Это дает повышенный момент инерции относительно оси Y. Проще говоря, такая балка лучше сопротивляется боковому изгибу и кручению. Идеально для колонн и сильно нагруженных пролетов. Проходили проверку. На высотных зданиях использование серии Ш позволяет уменьшить шаг колонн без потери жесткости каркаса.

Третья группа — колонные двутавры, индекс К. У них ширина полки и высота стенки почти равны. Профиль близок к квадрату в сечении. Создан специально для работы на сжатие. В качестве балок перекрытия их используют редко, так как это неэффективно по расходу металла. А вот для многоэтажных каркасов — это основа. И всё.

Геометрические параметры фиксируются жестко. Высота профиля h, ширина полки b, толщина стенки s, средняя толщина полки t. Казалось бы, просто цифры. Но отклонение толщины стенки даже на миллиметр в минус меняет момент сопротивления сечения. Для крупных номеров двутавров это критично. Допуски по ГОСТ позволяют определенные отклонения, но добросовестные производители стараются держаться в плюсе.

Радиусы закругления R и r — отдельная тема. Внутренний радиус r сопряжения полки и стенки влияет на концентрацию напряжений. Слишком резкий переход — очаг усталостной трещины. При приемке мы всегда смотрим на эту зону. Особенно у профилей крупных серий, где возможен перекат металла в валках. Визуально это видно как неравномерность толщины или наплывы.

Торцы профиля тоже имеют значение. Они должны быть обрезаны перпендикулярно оси. Косой рез затрудняет стыковку в узлах. Если планируется сварка встык, подготовка торцов обязательна. Иногда поставщики игнорируют это, особенно при продаже немерной длины. Приходится резать на месте, что увеличивает расход металла на угар и время работы газорезчиков.

Таблица основных характеристик серий

Для наглядности сведем данные в таблицу. Это поможет быстро сориентироваться при подборе аналогов или проверке спецификации.

Обратите внимание на массу одного погонного метра. В сметах часто считают тоннаж, но монтажники считают штуки и метры. Ошибка в пересчете приводит к нехватке материала на объекте. А срочная доставка одной балки стоит как половина машины. По практике. Лучше заложить запас 3-5% на резку и брак, чем останавливать монтаж.

Технические требования и допуски

ГОСТ 26020-83 задает не только размеры, но и предельные отклонения. Это поле для манипуляций недобросовестных поставщиков. Металл продается по весу. Если профиль легче номинала из-за минусовых допусков, вы платите за воздух. Точнее, за недостающий металл.

Допуски по высоте профиля обычно составляют плюс-минус 3 миллиметра для мелких номеров и до 5 миллиметров для крупных. По ширине полки допуск строже — около 2 миллиметров. Толщина стенки и полки может отклоняться в минус на величину до 1 миллиметра в зависимости от номера профиля. Это существенно влияет на вес.

Кривизна профиля — отдельный пункт. Двутавр не должен быть винтом или дугой. Стрела прогиба на 1 метр длины не должна превышать 2 миллиметров. Для всей длины балки допуск рассчитывается пропорционально. Если балка длиной 12 метров имеет прогиб 5 сантиметров, выровнять ее на монтаже будет крайне сложно. Придется использовать домкраты и нагрев, что меняет структуру металла.

Перекос полок тоже нормируется. Полки должны быть симметричны относительно стенки. Если одна полка шире другой или смещена, узел крепления не сойдется. Приходится сверлить новые отверстия или использовать накладные пластины. Это лишние расходы на крепеж и работу. Стоимость таких доработок редко учитывается в первоначальной смете.

Качество поверхности регламентируется отдельно. Наличие трещин, расслоений, закатов не допускается. Окалина должна легко удаляться. Глубина отдельных дефектов не должна выводить профиль за пределы минусовых допусков по толщине. На практике часто сталкиваюсь с ситуацией, когда мелкие дефекты заваривают прямо на складе перед отгрузкой. Делать так категорически нельзя без согласования с проектной организацией.

Маркировка должна быть четкой. На каждой балке или на бирке партии указывается номер профиля, марка стали, номер плавки, наименование производителя. Отсутствие маркировки — повод для отказа в приемке. Без документов металл считается неизвестного происхождения. Использовать его в ответственных конструкциях запрещено нормами безопасности.

Приемка и контроль качества

Приемка металлопроката — это не подпись в накладной. Это процесс, который экономит деньги и нервы later. Игнорирование этапа входного контроля приводит к тому, что брак обнаруживается на высоте, когда кран уже снял балку с машины. Поднимать ее обратно — дорого. Менять на новую — долго.

Первый этап — визуальный осмотр. Осматриваем каждую балку в партии. Ищем закаты, трещины, вмятины. Особое внимание торцам. Там часто видно расслоение металла, которое не заметно сбоку. Если торец рваный или имеет ступеньки — это признак проблем при прокатке. Такой профиль лучше отбраковать.

Второй этап — инструментальный замер. Не верьте данным в сертификате на слово. Берем штангенциркуль, рулетку, угольник. Замеряем высоту, ширину полки, толщину стенки в нескольких точках. Толщина стенки может гулять по длине балки. Замеряем в начале, в середине и в конце. Если разница превышает допуск — партия под вопросом.

Третий этап — проверка прямолинейности. Кладем балку на ровную площадку. Смотрим на просвет. Если есть дуга, замеряем стрелу прогиба рулеткой. Для двутавров длиной до 6 метров допуск около 10-15 миллиметров. Если больше — это брак. Править такой прокат в условиях стройплощадки сложно и опасно. Лучше вернуть поставщику.

Документальное сопровождение обязательно. Запрашиваем сертификат качества на партию. В нем должны быть указаны результаты испытаний на растяжение, изгиб, ударную вязкость. Для ответственных конструкций требуются результаты ультразвукового контроля. Отсутствие документов — красный флаг. Даже если металл выглядит идеально.

Хранение на складе тоже влияет на качество. Двутавры должны лежать на ровных подкладках, чтобы не возникло самопроизвольного изгиба под собственным весом. Штабель не должен быть слишком высоким. Нижние ряды могут деформироваться. Между рядами прокладывают деревянные бруски. Если видите, что прокат лежит в грязи или воде — ждите коррозии. Очистка и покраска потом лягут на ваши расходы.

Частая ошибка — приемка по теоретическому весу без взвешивания. Теоретический вес рассчитывается по номинальным размерам. Реальный вес может отличаться из-за допусков. Для крупных партий разница в 2-3% — это тонны металла. Требуйте взвешивания на весах при отгрузке. Это фиксируется в товарно-транспортной накладной.

Типичные дефекты и методы выявления

Знание врага в лицо помогает избежать проблем. Перечислим самые частые дефекты, которые встречаются при поставке двутавров по ГОСТ 26020-83.

• Закаты. Выглядят как продольные вмятины или линии на поверхности. Образуются из-за попадания окалины в валки. Снижают сечение и создают очаги коррозии.
• Расслоения. Внутренние дефекты металла. Видны на торцах. Опасны тем, что могут привести к внезапному разрушению под нагрузкой.
• Коробление полок. Полка не плоская, а волнистая. Затрудняет крепление листового настила. Приходится использовать дополнительные прокладки.
• Ржавчина. Глубокая коррозия уменьшает рабочее сечение. Поверхностная ржавчина допустима, если она удаляется щеткой. Но если металл расслаивается от ржавчины — это брак.

Выявление дефектов требует опыта. Иногда трещину видно только под определенным углом света. Поэтому осмотр проводят при хорошем освещении. В сумерках или под дождем приемку лучше отложить. Ошибка стоит слишком дорого.

Сравнение с аналогами и выбор

Главный конкурент ГОСТ 26020-83 — это ГОСТ 8239-89. Двутавры с уклоном внутренних граней полок. Старый стандарт, но все еще распространенный. Выбор между ними зависит от задачи. Не всегда новый стандарт лучше старого. Иногда классика выгоднее.

Двутавры по ГОСТ 8239 имеют уклон полок около 6-12 процентов. Это усложняет крепление плоских элементов. Приходится использовать подкладки или скосы. Зато они часто дешевле в производстве и доступны на складах. Для второстепенных конструкций, где нет высоких требований к устойчивости, это нормальный вариант.

ГОСТ 26020 дает параллельные полки. Это упрощает монтаж. Узлы получаются компактнее. Меньше расход металла на фасонки и накладки. Для каркасов зданий, эстакад, мостовых конструкций выбор очевиден в пользу 26020. Экономия на монтаже перекрывает разницу в цене металла.

По устойчивости профили 26020 выигрывают. Особенно серии Ш и К. Момент инерции у них выше при том же весе. Это позволяет уменьшить сечение колонны или увеличить шаг балок. В итоге общий вес конструкции может снизиться. А значит, снизится нагрузка на фундамент. Это двойная экономия.

Однако есть нюанс с доступностью. Мелкие базы металлопроката чаще держат в наличии ГОСТ 8239. Под заказ 26020 могут везти дольше. Если сроки горят, иногда проще пересчитать узлы под имеющийся прокат. Но это работа для конструктора. Самовольная замена в стройке запрещена.

Европейские аналоги (HEB, IPE) тоже встречаются. Они часто имеют более оптимальное сечение. Но цена может быть выше из-за логистики и курса валют. Использовать их имеет смысл, если проект изначально рассчитан под европрофиль или если отечественного аналога нет в нужном размере.

Сравним ключевые параметры в таблице. Это поможет принять решение быстро.

На практике часто сталкиваюсь с ситуацией, когда проектировщики по привычке закладывают 8239. А потом на стройке мучаются с узлами. Замена на 26020 на этапе рабочей документации решает кучу проблем. Но нужно согласовать замену. Просто так менять марки стали и профили нельзя.

Бюджет и логистика закупки

Вопрос цены всегда стоит остро. Стоимость двутавра зависит не только от веса. Влияет марка стали, объем партии, условия поставки. Иногда дешевле купить дороже, но с доставкой и резкой в размер. Логистика съедает значительную часть бюджета.

Закупка тоннажом выгоднее, чем штуками. Но нужно точно рассчитать потребность. Остатки металла на объекте — это замороженные деньги. Если останется 5 тонн двутавра, продать их потом будет сложно. Транспортные расходы съедят прибыль. Лучше заказать чуть меньше и добрать при необходимости.

Условия поставки влияют на итоговую сумму. Самовывоз дешевле, но нужен свой транспорт и кран. Доставка манипулятором дороже, но быстрее. Для удаленных объектов доставка может стоить как сам металл. Учитывайте это при выборе поставщика. Иногда местная база выгоднее столичной, даже если цена за тонну выше.

Расходы на обработку тоже считаем. Резка, сверление, покраска. Если поставщик может сделать это на своей базе, это часто дешевле, чем делать на объекте. Там выше стоимость часа работы и сложнее условия. Но нужно контролировать качество заводской обработки. Ошибку исправить сложнее.

Инвестиции в качественный прокат окупаются отсутствием проблем на монтаже. Дешевый металл с браком встанет дороже из-за простоев и переделок. Бюджет должен включать резерв на непредвиденные расходы. Обычно это 10-15% от сметы. Без вариантов.

Работа с поставщиками требует проверки. Запрашивайте отзывы, проверяйте репутацию. Избегайте фирм-однодневок. Металл — товар дорогой, риски мошенничества есть. Предоплата 100% незнакомому поставщику — плохая идея. Ищите условия с оплатой по факту или частичной предоплатой.

Факторы формирования цены

Из чего складывается цена двутавра? Понимание структуры помогает торговаться.

• Стоимость сырья (заготовка, сляб). Зависит от биржевых котировок.
• Затраты на прокат (энергия, амортизация валков).
• Наценка производителя и дилеров.
• Транспортные расходы до склада покупателя.
• НДС и налоги.

При больших объемах можно договариваться напрямую с заводом. Но там свои условия по минимальной партии. Для мелких строек удобнее работать с трейдерами. У них гибче условия и есть сервис.

Сезонность тоже влияет. Весной и летом спрос выше, цены растут. Зимой можно поймать скидки. Планируйте закупки заранее. Если знаете, что металл понадобится летом, купите его зимой и положите на хранение. Экономия может составить до 10%.

Рекомендации инженерам

В завершение несколько советов для тех, кто работает с этим стандартом ежедневно. Опыт приходит со временем, но чужие ошибки учиться не обязательно.

Для конструкторов: не гонитесь за минимальным весом. Запас прочности нужен. Особенно в узлах. Лучше взять профиль на номер больше, чем потом усиливать конструкцию. Расчет на компьютерной модели не всегда учитывает реальные дефекты монтажа.

Для снабженцев: проверяйте документы до отгрузки. Не верьте обещаниям «привезем потом». Металл без бумаги — это мусор. Требуйте оригиналы сертификатов. Копии могут быть подделаны. Сверяйте номера плавок на бирках и в документах.

Для прорабов: организуйте правильное хранение. Не бросайте балки в грязь. Подложите бруски. Закрывайте торцы от влаги, если стройка долгая. Ржавчина на торцах проникает внутрь профиля. Это снижает ресурс конструкции.

Используйте современные средства контроля. Лазерные дальномеры, цифровые штангенциркули. Это ускоряет приемку и снижает человеческий фактор. Фотографируйте дефекты при приемке. Это поможет в спорных ситуациях с поставщиком.

Помните, что ГОСТ 26020-83 — это инструмент. Как молоток. Можно забить гвоздь, а можно ударить по пальцу. Все зависит от квалификации. Изучайте стандарт, применяйте с умом, и конструкции будут стоять долго. Купить хороший металл — полдела. Главное — правильно его применить.

Вопросы по применению стандарта возникают часто. Разберем некоторые из них без лишней воды.

Можно ли использовать двутавр 26020 для фундаментов? Технически можно, но экономически невыгодно. Для свай и ростверков есть более дешевые решения. Двутавр лучше беречь для надземной части.

Какой запас по длине брать? Обычно режут в размер на заводе. Если берете немерную длину, считайте плюс 50 мм на каждый рез. Угар при резке кислородом около 3-5 мм. При плазме меньше. Но запас нужен для точности.

Нужно ли красить сразу после покупки? Если хранение длительное — да. Если монтаж сразу — можно красить после сборки. Но грунтовку нанести стоит, чтобы не было очагов коррозии при хранении на площадке.

Что делать, если нашли брак после монтажа? Останавливать работы. Вызывать представителя поставщика. Фиксировать дефект актом. Требовать замены. Эксплуатировать бракованный элемент нельзя. Риск обрушения слишком велик.

В сухом остатке. ГОСТ 26020-83 надежен и проверен временем. Знание его нюансов отличает профессионала от дилетанта. Не ленитесь читать пункты стандарта. Там есть ответы на многие вопросы. Удачи в работе.
