Описание
В промышленной трубопроводной системе, где каждый бар давления на счету, ошибка в выборе арматуры стоит дорого. Речь не только о деньгах, но и о безопасности всего контура. ГОСТ 25923-89 — это не просто пыльный документ на полке, а рабочий инструмент для тех, кто занимается регулированием потоков жидкостей и газов. Если коротко, этот стандарт описывает дисковые регулирующие затворы, которые должны не просто перекрывать воду, а делать это плавно, предсказуемо и точно.
Многие инженеры путают регулирующие устройства с обычной запорной арматурой. Это фатальная ошибка. Запорный кран либо открыт, либо закрыт. Регулирующий затвор работает в любом промежуточном положении, и его гидравлические характеристики должны оставаться стабильными. Именно здесь вступает в силу ГОСТ 25923-89, задающий жесткие рамки для диаметров, давлений и материалов. Без этого стандарта закупка превращается в лотерею.
Мы рассматриваем этот документ с позиции практиков, которые сталкивались с браком, несоответствиями и реальными условиями эксплуатации в цехах от Казани до Челябинска. Текст подготовлен для тех, кому нужно не просто прочитать нормы, а понять, как они работают в металле. Вот в чём нюанс: стандарт старый, но базовые принципы физики потоков не изменились. Поэтому требования к геометрии и герметичности остаются актуальными и сегодня.
Далее разберем основные параметры, требования к приемке и реальные затраты на внедрение такой арматуры в систему. Если вы планируете модернизацию или ремонт трубопровода, эта информация поможет избежать лишних расходов на переделку узлов. Точка.
Назначение и технические рамки стандарта

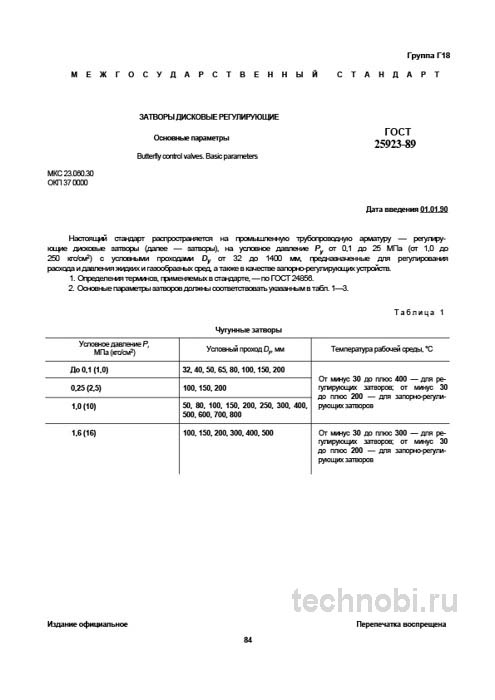

ГОСТ 25923-89 четко определяет сферу применения. Это затворы дискового типа, предназначенные для плавного изменения расхода рабочей среды. Ключевое слово — плавного. В отличие от отсекающих клапанов, здесь важна характеристика расхода при повороте диска на определенный угол. Стандарт покрывает изделия с условным проходом от 50 до 1200 миллиметров. Хотя на практике чаще всего встречаются размеры до 800 мм, диапазон позволяет закрывать потребности большинства промышленных сетей.
Рабочее давление ограничено значением 1,0 МПа, что соответствует 10 килограмм-сил на квадратный сантиметр. Для многих систем вентиляции и водоснабжения этого более чем достаточно. Температурный режим варьируется от минус 30 до плюс 450 градусов Цельсия. Такой разброс позволяет использовать арматуру как в холодных цехах, так и в системах с нагретыми средами, например, в теплопунктах. Но есть ограничение по агрессивности среды. Стандарт ориентирован на неагрессивные жидкости и газы. Если у вас химическое производство, придется смотреть в сторону специальных исполнений, выходящих за рамки базового ГОСТ.
Область применения охватывает системы вентиляции, кондиционирования и дымоудаления. Также это технологические трубопроводы, где требуется точная дозировка потока. Например, в системах охлаждения или подачи реагентов. Важно понимать, что стандарт не регламентирует тип привода. Это может быть ручной редуктор, электропривод или пневмоцилиндр. Выбор зависит от автоматизации объекта, но сам затвор должен соответствовать геометрическим требованиям стандарта независимо от того, чем его крутят.
При проектировании часто возникает вопрос совместимости. Затворы, изготовленные по ГОСТ 25923-89, должны быть взаимозаменяемы по присоединительным размерам. Это значит, что при замене оборудования не придется переделывать фланцевые соединения трубопровода. Если меньше — сроки плывут. Поэтому соблюдение монтажных размеров, прописанных в нормативе, критически важно для сокращения времени простоя при ремонте.
Конструкция и материалы исполнения
Конструктивная схема затвора проста, но требует высокой точности изготовления. Основные узлы: корпус, поворотный диск, вал и уплотнительные элементы. Корпус обычно выполняется литым или сварным. Для малых диаметров часто используют чугун, для больших — сталь. Диск закреплен на валу и при повороте перекрывает сечение трубопровода. Уплотнение обеспечивается кольцами, установленными в корпусе или на диске.
Материалы — отдельная тема для разговора. Стандарт не диктует конкретные марки сталей, но требует соответствия свойств рабочим условиям. Для корпуса чаще всего применяют серый чугун СЧ20 или СЧ25. Это проверенные марки, которые хорошо держат давление и легко обрабатываются. Для более ответственных узлов или агрессивных сред используют сталь 20Л или нержавеющие сплавы типа 12Х18Н10Т. Так-то да, нержавейка дороже, но в некоторых случаях без нее не обойтись.
Вал затвора испытывает крутящие нагрузки, поэтому к его прочности требования повышенные. Обычно это сталь 45 или 40Х с соответствующей термической обработкой. Поверхность вала должна быть гладкой, чтобы обеспечить герметичность сальникового узла. Любые царапины или риски недопустимы, так как они приведут к утечкам среды наружу. Это частая причина брака при приемке.
Уплотнительные элементы работают в самых тяжелых условиях. Они должны сохранять эластичность при высоких температурах и не разрушаться от трения о диск. Чаще всего используют резину на основе каучука (EPDM) или фторопласт (PTFE). Выбор зависит от температуры среды. Для горячей воды EPDM подходит отлично, для химии лучше фторопласт. Проверяли на практике: экономия на уплотнении приводит к тому, что через полгода затвор начинает течь в закрытом положении. И всё.
Привод не нормируется ГОСТом, но должен обеспечивать необходимый крутящий момент. Для ручных затворов это маховик через редуктор. Для автоматизированных — электропривод с концевыми выключателями. Важно, чтобы привод имел запас по моменту, особенно если среда вязкая или есть риск закипания уплотнения. В противном случае автоматика не сможет закрыть затвор до конца, и регулирование станет невозможным.
Контроль качества и приемка на объекте
Приемка регулирующих затворов — процесс многоэтапный. Нельзя просто подписать накладную и поставить изделие на склад. Нужен входной контроль. Первым делом проверяем документацию. Паспорт изделия должен содержать ссылку на ГОСТ 25923-89, данные о материалах основных деталей и результаты заводских испытаний. Если в паспорте пусто или указаны общие фразы — это красный флаг. Сомневаетесь? Запросите образцы смет или протоколы испытаний.
Визуальный осмотр выявляет до 80% дефектов. Ищем литейные раковины, трещины, следы коррозии на необработанных поверхностях. Фланцы должны быть ровными, без сколов. Посадочные места под уплотнения проверяем на наличие царапин. Любая риска на седле — это потенциальная протечка. Измерительный контроль проводится штангенциркулем и калибрами. Проверяем диаметр вала, расстояние между отверстиями фланцев, толщину стенки корпуса. Отклонения сверх допусков ГОСТ недопустимы.
Самый важный этап — гидравлические испытания. Затвор устанавливают на стенд и подают воду под давлением, превышающим рабочее в 1,5 раза. Это проверка на прочность корпуса. Затем снижают давление до рабочего и проверяют герметичность. Для регулирующих затворов допускаются небольшие протечки, но они не должны превышать норму. Струя воды или пузырьки воздуха в закрытом положении говорят о браке уплотнения или перекосе диска.
Проверяем плавность хода. Диск должен поворачиваться от упора до упора без заеданий. Если в каком-то положении чувствуется резкий скачок усилия, значит, есть задиры или перекос вала. Такой затвор быстро выйдет из строя при работе с электроприводом. Момент вращения тоже замеряют. Если он значительно превышает паспортный, привод не справится с нагрузкой. Риски.
На объекте под Казань проверяли партию затворов диаметром 300 мм. У трех изделий из десяти обнаружилась несоосность отверстий фланцев. При монтаже их пришлось стягивать болтами с усилием, что создало напряжение в корпусе. Через месяц эксплуатации один из них треснул. Поэтому геометрия — это не просто цифры в таблице, это вопрос безопасности. Без вариантов.
Сравнение с запорными аналогами
Часто возникает путаница между регулирующими затворами по ГОСТ 25923-89 и запорно-регулирующими по ГОСТ 12521-00. Внешне они похожи, но функции разные. Запорный затвор должен герметично перекрывать поток. Регулирующий — обеспечивать стабильную характеристику расхода. Конструкция диска и уплотнения у них отличается. В таблице ниже приведены ключевые различия, которые помогут сделать правильный выбор.
| Параметр | ГОСТ 25923-89 (Регулирующие) | ГОСТ 12521-00 (Запорные) |
|---|---|---|
| Основное назначение | Плавное регулирование расхода среды | Полное перекрытие потока |
| Класс герметичности | Допускается класс B или C (незначительные протечки) | Требуется класс A или B (минимальные протечки) |
| Конструкция диска | Оптимизирована для проходной способности | Оптимизирована для плотного прилегания |
| Крутящий момент | Ниже, рассчитан на частые перемещения | Выше, особенно на отрыв |
| Ресурс циклов | Высокий (тысячи переключений) | Средний (режим редко включено/выключено) |
На практике часто сталкиваюсь с ситуацией, когда в проект закладывают запорный затвор для задач регулирования. Это ошибка. Запорный диск имеет другую форму профиля, и его расходная характеристика нелинейна. При попытке дросселирования потока возникают вибрации и кавитация, которые быстро разрушают уплотнение. В итоге узел выходит из строя за полгода вместо положенных лет. Поэтому важно четко разграничивать эти два типа по их прямому назначению.
Если вам нужно просто открыть или закрыть трубу — берите запорный. Если нужно поддерживать давление или расход в заданных пределах — только регулирующий по ГОСТ 25923-89. Цена ошибки здесь измеряется не только стоимостью замены арматуры, но и простоями производства. Между нами, лучше переплатить за правильный тип, чем потом переделывать весь узел.
Бюджет закупки и окупаемость
Вопрос стоимости всегда стоит остро. Цена регулирующего затвора зависит от диаметра, материала и типа привода. Чугунные модели диаметром 100 мм стоят в разы меньше стальных аналогов. Но экономить на материале корпуса для агрессивных сред нельзя. Стоимость ремонта в случае коррозии превысит первоначальную экономию многократно. В среднем, бюджет на арматуру составляет около 15-20% от стоимости всего трубопроводного узла.
Окупаемость правильного выбора рассчитывается через срок службы и энергоэффективность. Хороший регулирующий затвор снижает гидравлическое сопротивление системы. Это значит, что насосы работают с меньшей нагрузкой, потребляя меньше электроэнергии. За год эксплуатации экономия на электричестве может покрыть разницу в цене между дешевым и качественным изделием. Инвестиции в надежную арматуру всегда оправданы в долгосрочной перспективе.
При закупке стоит учитывать затраты на монтаж и пусконаладку. Дешевый затвор может потребовать доработки фланцев или установки дополнительного редуктора. Это скрытые расходы, которые не видны в прайс-листе. Затраты на обслуживание тоже важны. Если уплотнение меняется раз в год, это постоянные расходы на запчасти и работу слесарей. Надежный затвор служит 5-10 лет без вмешательства.
Лизинг или кредит на оборудование — отдельная тема. Если проект крупный, можно рассмотреть варианты рассрочки у поставщиков. Но лучше планировать бюджет так, чтобы покупать арматуру за свои средства, избегая переплат по процентам. Финансы любят тишину, а трубопроводы — надежность. В любом случае, запросите коммерческое предложение у нескольких поставщиков и сравните не только цену, но и условия гарантии.
Типичные ошибки монтажа и эксплуатации
Даже идеальный затвор можно убить неправильной установкой. Самая частая ошибка — монтаж без учета направления потока. На корпусе есть стрелка, указывающая направление движения среды. Если поставить затвор наоборот, диск будет работать на отрыв потока, что создаст лишнюю нагрузку на вал и приведет к вибрации. Проверяли. Не берите самый дешёвый вариант монтажа без контроля.
Перетяжка болтов фланцевого соединения — еще один грабли. Чугунный корпус может треснуть при чрезмерном усилии. Болты нужно затягивать крест-накрест, равномерно распределяя нагрузку. Использование динамометрического ключа обязательно для больших диаметров. Также нельзя использовать затвор в качестве опоры для трубопровода. Вес трубы не должен давить на фланцы затвора, иначе вал перекосит.
Эксплуатация в промежуточных положениях требует внимания. Если затвор долго стоит в полуоткрытом состоянии, на кромке диска может образоваться отложение солей или шлама. Это затруднит закрытие. Рекомендуется периодически прогонять затвор от упора до упора для самоочистки уплотнения. Для агрессивных сред это критически важно. Цены, кстати, плавают.
Привод требует регулярной смазки и проверки концевых выключателей. Если электропривод не отключается в крайних положениях, он может сгореть или сломать редуктор затвора. Настройка моментов срабатывания — задача наладчиков, но эксплуатант должен контролировать этот параметр. Любые стуки или вибрации при работе — сигнал к остановке и диагностике. Игнорирование этих признаков ведет к аварии.
Вопросы от практиков
Можно ли использовать регулирующий затвор как запорный? Теоретически да, он перекроет поток. Но ресурс уплотнения при частых закрытиях снизится, и герметичность упадет быстрее, чем у специализированного запорного клапана. Лучше не смешивать функции.
Как часто нужно менять уплотнения? Зависит от среды и температуры. Для воды при 80 градусах — раз в 3-5 лет. Для пара или химии — чаще, по результатам диагностики. Планово-предупредительный ремонт лучше внезапной аварии.
Какой привод выбрать для автоматизации? Электропривод универсален, но дорог. Пневмопривод быстрее и дешевле, но требует сжатого воздуха. Для точного позиционирования лучше электропривод с потенциометром.
Есть ли замена ГОСТ 25923-89? Стандарт действует, но есть новые ТУ и международные аналоги (ISO). Однако для госзакупок и старых систем ссылка на ГОСТ 25923-89 остается обязательной. Если меньше — сроки плывут.
Заключение
ГОСТ 25923-89 остается надежным ориентиром в мире трубопроводной арматуры. Он задает четкие правила игры, позволяя избежать хаоса в спецификациях и закупках. Понимание технических требований, правил приемки и монтажа экономит бюджет и нервы. Не стоит воспринимать стандарт как формальность. Это концентрированный опыт поколений инженеров.
При выборе затвора ориентируйтесь не только на цену, но и на репутацию производителя и соответствие документации нормам. Один коммерческий маркер в конце: качественная арматура окупается надежностью. Берегите свои системы, и они прослужат долго. Точка.
