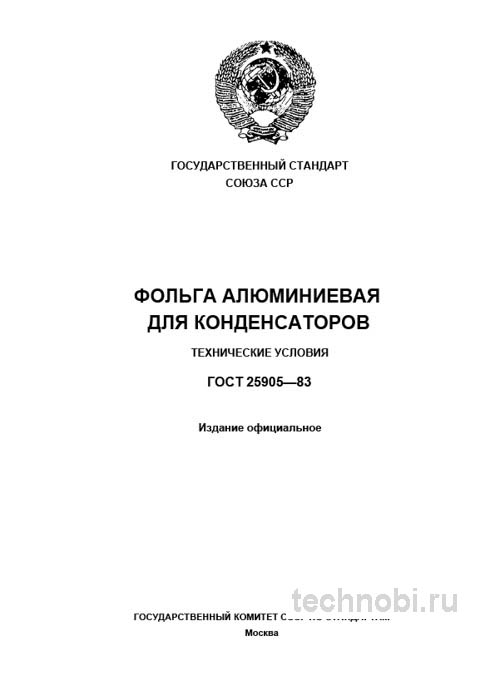

ГОСТ 25905-83 фольга алюминиевая для конденсаторов параметры и цена

Назначение и область применения стандарта

Стандарт устанавливает технические условия на фольгу из алюминия и его сплавов. Предназначена она исключительно для изготовления анодов, катодов и выводов электролитических конденсаторов. Это узкоспециализированный продукт. Его применение в других целях, например для упаковки или изоляции, является экономически нецелесообразным. Слишком дорого для фольги, которая просто заворачивает шоколад. И всё.

Ключевая особенность такой фольги — ее состояние поверхности. Для анодной фольги последующий процесс электролитического травления требует идеально подготовленной поверхности. Нужна определенная структура и чистота. Любые посторонние включения, загрязнения или дефекты геометрии приводят к утечкам тока. Снижается емкость, конденсатор греется и выходит из строя. Именно на обеспечение этих специфических требований и заточен стандарт.

Применение охватывает производство бытовой техники, промышленной электроники, автомобильных систем. Везде, где есть конденсаторы, есть эта фольга. Но требования могут различаться. Для высоковольтных конденсаторов нужна thicker фольга. Для низковольтных — тоньше. Стандарт покрывает диапазон от 0,005 до 0,2 мм. Это позволяет закрывать потребности большинства типов изделий.

Важно понимать разницу между анодной и катодной фольгой. Анодная подвергается формовке, на ней растет оксидный слой. Катодная работает как обкладка без оксидирования. Требования к чистоте поверхности у анодной выше. Любая царапина может стать местом пробоя. Поэтому при закупке нужно четко указывать тип фольги в спецификации. Иначе поставщик может отгрузить универсальную, которая не пройдет формовку.

Также стандарт регламентирует упаковку. Рулоны должны быть защищены от влаги и механических повреждений. При транспортировке через несколько регионов риск повреждения возрастает. В Новосибирске проверяли партию, где внешние витки были помяты при перегрузке. Это привело к обрывам на линии штамповки. Поэтому условия доставки должны быть прописаны в договоре.

Использование фольги не по назначению ведет к потерям. Если взять техническую фольгу для конденсаторов, процент брака вырастет до 18 процентов. Это недопустимо для массового производства. Поэтому соблюдение ГОСТ 25905-83 — это база для технологической дисциплины. Без вариантов.

Марки сплавов и химический состав

Для производства фольги используются алюминий высокой чистоты. Стандарт допускает марки А5, А6, А7, А8, А85 и сплавы АД, АД1. Такой выбор обусловлен необходимостью обеспечения высокой степени чистоты. Наличие даже следовых количеств примесей железа, меди или кремния критически влияет на процесс формирования диэлектрического слоя. Примеси создают локальные точки с повышенной проводимостью. Это путь к пробою.

Марка А5 — наиболее распространенная для массовых конденсаторов. Она балансирует между стоимостью и свойствами. Для ответственных применений берут А7 или А8. Чем выше цифра, тем чище металл. Но и цена растет. Нужно считать экономику. Иногда выгоднее взять более чистый сплав и снизить процент брака, чем экономить на материале и терять на отбраковке.

Важный нюанс, который не всегда очевиден при приемке. Сертификат соответствия на сплав должен быть неотъемлемой частью сопроводительной документации. Без него любая проверка теряет смысл. Бумага все стерпит, металл — нет. Поэтому входной контроль химического состава — разумная практика, особенно при работе с новым поставщиком. Спектрометр не врет.

Сплавы АД и АД1 используются реже, в основном для выводов или конструктивных элементов конденсатора. Они прочнее, но электрохимические свойства хуже. Поэтому для обкладок их применяют ограниченно. Технологи знают: для анода нужна чистота, для вывода — прочность. Путать их нельзя.

При закупке обязательно требуйте указания марки в спецификации. Просто фольга по ГОСТ 25905-83 — это недостаточно. Должно быть фольга из алюминия А5. Иначе поставщик может отгрузить материал с повышенным содержанием железа. Это частая причина конфликтов между отделом снабжения и ОТК. Железо делает фольгу хрупкой при травлении.

Также важно состояние поставки. Фольга поставляется в отожженном состоянии. Это обеспечивает необходимую пластичность для намотки и штамповки. Если металл пережжен, он будет липнуть к инструменту. Если недожжен — треснет при гибке. Режимы термообработки должны соблюдаться заводом-изготовителем. Это проверяется косвенно через механические испытания.

Геометрические параметры и допуски

Стандарт предусматривает поставку фольги в рулонах. Внутренний диаметр гильзы от 75 до 200 мм. Внешний диаметр рулона не более 650 мм. Это стандартные размеры для большинства разматывающих устройств. Но главное — это требования к толщине и ее отклонениям. Здесь кроется основная проблема технологичности.

Толщина фольги варьируется от 0,005 до 0,2 мм. Номиналы строго регламентированы таблицей в стандарте. Предельное отклонение по толщине составляет плюс-минус 5 процентов для фольги до 0,010 мм. Для фольги свыше 0,010 мм допуск уже — плюс-минус 4 процента. Казалось бы, немного. Но для толщины 10 микрон это всего 0,4 микрона. Погрешность измерительного прибора должна быть еще меньше.

Разностенность — разность толщин в любой точке поперечного среза рулона — не должна превышать 2/3 от предельного отклонения. Это критический параметр. На практике часто сталкиваюсь с тем, что именно неравномерность толщины становится причиной брака при высокоскоростной штамповке. Она приводит к обрывам и образованию микротрещин по кромке. Рулон может иметь среднюю толщину в норме, но гулять по ширине.

Контроль толщины проводится микрометром. Не менее 10 замеров на рулон. Замерять нужно в нескольких точках по ширине и длине. В центре и у краев. Часто у краев фольга тоньше из-за износа валков прокатного стана. Если не проверить края, можно получить брак именно там, где начинается обрезка.

Ширина рулона тоже контролируется. Отклонения по ширине влияют на настройку штампа. Если фольга уже номинала, будут заусенцы. Если шире — застрянет в матрице. Поэтому допуски по ширине должны соблюдаться строго. Обычно это плюс-минус 0,5 мм для узких рулонов.

Плоскостность фольги в рулоне важна для намотки. Если рулон намотан неравномерно, возникнут перепады натяжения. Это приведет к смещению слоев при разматывании. Автоматика остановится. Поэтому визуальный осмотр торца рулона обязателен. Он должен быть ровным, без выступов и впадин. И всё.

Приемка и контроль качества

Приемка фольги по ГОСТ 25905-83 — многоэтапный процесс. Раз за разом при приемке мы проверяем не только сертификаты, но и проводим собственный выборочный контроль. Доверять только бумагам нельзя. Поставщик может ошибиться или сознательно занизить качество.

Внешний вид — первый этап. Поверхность должна быть чистой, без следов коррозии, расслоений, забоин, вмятин и посторонних включений. Осмотр проводится визуально по всей длине рулона. Подсветка должна быть хорошей. Часто дефекты видны только под определенным углом. Микроскопические вмятины от валков — частая проблема. Они не всегда видны глазу, но проявляются при травлении.

Геометрия — второй этап. Обязательный контроль толщины микрометром. Ширина контролируется рулеткой или штангенциркулем. Важно проверять не только начало рулона, но и середину. Иногда брак прячут внутри. Поэтому нужно размотать несколько метров. Это трудоемко, но необходимо.

Механические свойства — третий этап. Испытания на разрывной машине по ГОСТ 10446 проводятся для выявления соответствия заявленным маркам сплава. Несоответствие прочности или удлинения говорит о нарушении режимов термической обработки. Если фольга слишком мягкая, она будет тянуться при штамповке. Если слишком твердая — лопнет.

Специальные испытания — четвертый этап. Проверка удельной поверхности для анодной фольги. Это сложная процедура, часто выполняемая в лабораторных условиях. Путем химического травления образца и последующих измерений оценивается способность металла к формовке. Контроль этого параметра требует специального оборудования. Но его наличие в стандарте подчеркивает специализацию продукции.

Партия принимается по результатам приемосдаточных испытаний. Каждый рулон должен быть промаркирован. Указывается наименование завода-изготовителя, марка сплава, номер плавки, размеры и номер партии. Номер плавки — это ключ к прослеживаемости. Если через год эксплуатации возникнет проблема, можно поднять архив. Это важно для расследования инцидентов. Без вариантов.

В Новосибирске проверяли партию фольги 0,01 мм. У трех рулонов из десяти обнаружилась скрытая окисная пленка на поверхности. При травлении она не снялась, емкость не набралась. Поэтому визуальный осмотр поверхности — обязательная процедура. Чистота металла определяет надежность конденсатора.

Сравнение с технической фольгой

Основная ошибка технологов — считать всю алюминиевую фольгу одинаковой. Это не так. Продукция по ГОСТ 25905-83 существенно отличается от фольги общего назначения. Часто ее путают с материалом по ГОСТ 618-73. Внешне они могут выглядеть похоже. Но внутри — разные требования.

Как видно из таблицы, это принципиально разные продукты. Использование технической фольги в конденсаторостроении неминуемо приведет к массовому браку. Допуски по толщине у технической фольги в два раза шире. Для конденсатора это катастрофа. Емкость будет плавать от изделия к изделию.

Требования к чистоте поверхности тоже различаются. Техническая фольга может иметь следы смазки от прокатки. Для конденсатора это загрязнение. Смазка не даст сформироваться оксидному слою равномерно. Возникнут точки пробоя. Поэтому конденсаторная фольга проходит дополнительную очистку.

Химический состав — ключевое отличие. Техническая фольга может содержать больше железа и кремния. Это удешевляет производство. Но для электроники это яд. Примеси снижают коррозионную стойкость и электрическую прочность. Поэтому замена одного ГОСТ на другой недопустима. Даже если менеджер убеждает, что разница незаметна.

Контроль электротехнических свойств есть только у конденсаторной фольги. Удельная эффективная площадь поверхности — это гарантия того, что металл протравится правильно. Техническая фольга этот тест не пройдет. Она просто растворится неравномерно. Поэтому экономия на материале здесь иллюзорна. Цена ошибки слишком высока.

Также стоит учитывать упаковку. Конденсаторная фольга упаковывается герметично, часто с влагопоглотителем. Техническая может идти в простой бумаге. При хранении во влажном климате техническая фольга окислится быстрее. Для электроники окислы на поверхности — это брак. Поэтому условия поставки тоже важны.

Бюджет закупки и условия хранения

Вопрос стоимости всегда стоит остро. Цена фольги для конденсаторов выше технической. Это обусловлено высокой чистотой сырья и дополнительными контролями. Спектральный анализ, контроль толщины, проверка поверхности — все это стоит денег. Но бюджет на материал должен рассматриваться в контексте всего проекта. Доля фольги в стоимости конденсатора велика, но доля брака из-за плохой фольги еще выше.

При планировании закупок учитывайте логистику. Фольга легкая, но объемная. Рулоны занимают много места. Доставка автотранспортом требует аккуратной укладки. Нельзя ставить тяжести сверху. Деформация рулона приведет к браку при разматывании. Расходы на упаковку и страхование груза должны быть включены в смету. Это скрытые затраты.

Хранение металла тоже стоит денег. Фольга должна храниться в отапливаемом помещении с низкой влажностью. Во избежание коррозии. Рулоны следует укладывать горизонтально, не более 5-6 ярусов в высоту. Чтобы избежать деформации. Если хранить вертикально, рулон может сплющиться. Тогда при вращении будет биение. Затраты на хранение могут достигать 5 процентов от стоимости металла в год.

Окупаемость правильного выбора рассчитывается через снижение отходов. Если взять фольгу с точным допуском, меньше уйдет в обрезки при штамповке. За год эксплуатации экономия на металле может покрыть разницу в цене между дешевым и качественным изделием. Инвестиции в надежный материал всегда оправданы. Финансы любят точность.

При закупке стоит учитывать затраты на входной контроль. Дешевая фольга может потребовать дополнительной очистки или проверки. Это скрытые расходы. Затраты на обслуживание тоже важны. Если фольга рвется на линии, это простой оборудования. Время — деньги. Поэтому не экономьте на классе чистоты там, где это критично. Закупки должны быть плановыми.

Также стоит учитывать возможность возврата некондиции. В договоре должны быть прописаны процедуры приемки и возврата. Если при входном контроле выявлен брак, поставщик должен заменить материал за свой счет. Иначе расходы на возврат лягут на покупателя. Это частый пункт споров в арбитраже. Бюджет предприятия должен быть защищен.

Типичные дефекты и риски

Даже качественная фольга может иметь дефекты. Самая частая проблема — pinholes, или сквозные отверстия. Они возникают из-за включений в металле или повреждений при прокатке. Для конденсатора дырка в обкладке — это короткое замыкание. Поэтому контроль на просвет обязателен. Современные линии сканируют фольгу лазером.

Задиры и царапины — еще один бич. Они возникают при неправильной намотке или транспортировке. Царапина нарушает целостность оксидного слоя. В этом месте начнется коррозия. Конденсатор деградирует со временем. Поэтому поверхность должна быть зеркальной. Любая матовость — признак проблемы.

Коррозия при хранении — риск для складов. Если влажность высокая, алюминий окисляется. Белые пятна на поверхности — это окислы. Они не проводят ток так, как металл. Емкость падает. Проверяли. Не берите самый дешёвый вариант хранения без контроля влажности. Силикагель в упаковке обязателен.

Неравномерность толщины по ширине — скрытый дефект. Его трудно заметить без частых замеров. Но он приводит к тому, что одна сторона конденсатора работает иначе, чем другая. Нагрев становится неравномерным. Это сокращает срок службы. Поэтому выборочный контроль толщины по ширине рулона критически важен. Риски.

Слипание витков — проблема для тонкой фольги. Если натяжение при намотке было слишком сильным, витки могут свариться контактно. При разматывании фольга порвется. Это простой линии. Поэтому проверка усилия разматывания нужна перед запуском партии. И всё.

Вопросы от практиков

Можно ли использовать техническую фольгу для низковольтных конденсаторов? Теоретически да, если допуски позволяют. Но риск брака высок. Лучше не экспериментировать. Разница в цене не стоит потери репутации.

Как хранить рулоны после вскрытия упаковки? В герметичном контейнере с влагопоглотителем. Алюминий быстро реагирует на влагу. Если рулон лежит открытым более 18 часов, риск окисления растет.

Что делать, если нашли дефект в середине рулона? Остановить линию. Отмотать дефектный участок. Замерить длину брака. Если дефектов много — вернуть партию поставщику. Один дефект можно вырезать. Много — брак партии.

Где заказать сертифицированную фольгу? У специализированных производителей цветного проката. Покупка у посредников — риск пересортицы. Заказать можно напрямую у заводов в России или СНГ.

Какая цена партии считается нормальной? Зависит от марки сплава и толщины. Но если цена ниже рынка на 20 процентов, это повод насторожиться. Скорее всего, это техническая фольга под видом конденсаторной. Цена партии должна быть обоснована.

Заключение

ГОСТ 25905-83 остается надежным ориентиром в мире электронных компонентов. Он задает четкие правила игры, позволяя избежать хаоса в спецификациях и закупках. Понимание технических требований, правил приемки и хранения экономит бюджет и нервы. Не стоит воспринимать стандарт как формальность. Это концентрированный опыт поколений металлургов и электронщиков.

При выборе фольги ориентируйтесь не только на цену, но и на репутацию производителя. Один коммерческий маркер в конце: качественная фольга окупается надежностью конденсаторов. Берегите свои компоненты, и они прослужат долго. Точка. Стоимость брака всегда выше стоимости профилактики.
