Описание
В приборостроении нет мелочей. Особенно когда речь заходит о коммутации. Контакт-деталь — это узел, где сходится электричество и механика. Если он окислится или износится, прибор встанет. ГОСТ 25852-83 регламентирует требования к электрическим контакт-деталям из благородных металлов. Но сухие цифры в таблице не всегда отражают реальность цеха. Здесь важны чистота сплава, твердость и отсутствие микроскопических дефектов. Если коротко, этот стандарт — инструмент для тех, кто считает надежность и репутацию. Стоимость ремонта партии бракованных реле может превысить экономию на материале в десятки раз.
Многие снабженцы совершают ошибку, заказывая контакты общего назначения вместо специализированных. На первый взгляд разница кажется несущественной. Но когда через 19 месяцев эксплуатации начинается деградация сопротивления или рост искрения, экономия оборачивается катастрофой. В Казани, где климатические перепады влияют на логистику и хранение, требования к упаковке тоже важны. Так-то да, стандарт пишет про свойства, но жизнь вносит коррективы. Поэтому соблюдение норматива — это вопрос не только техники, но и экономики.
Мы разбираем этот документ с позиции цеха. Для технолога, который видит материал вживую, параметры из ГОСТа — это не абстракция. Это допуски, по которым мы принимаем или бракуем партию. Ошибка в приемке может остановить линию на несколько недель. Поэтому внимание к деталям критически важно. В этом обзоре пройдемся по ключевым пунктам: от выбора сплава до условий складирования. Затронем вопросы бюджета и типичные ошибки при работе с драгметаллами.
Если вы планируете закупку контакт-деталей для производства аппаратуры, эта информация поможет избежать подводных камней. Точка. Особое внимание уделим различиям между прецизионными и силовыми контактами. Часто путаница возникает именно здесь. Менеджеры предлагают аналог, который дешевле. Но без соблюдения чистоты сплава этот металл в электронике использовать нельзя. Риски.

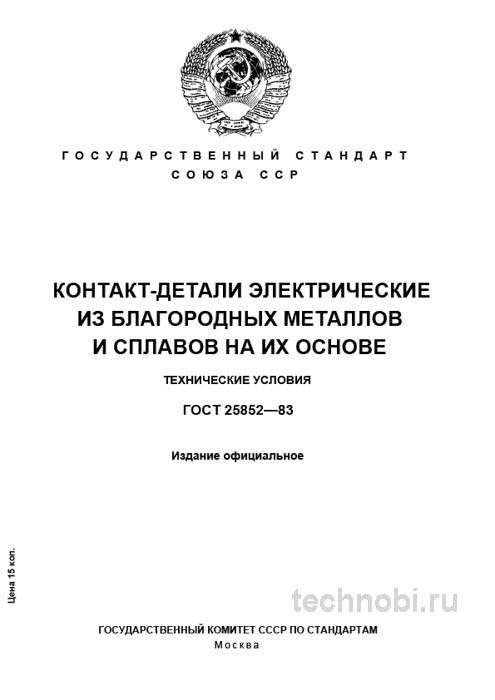

ГОСТ 25852-83 остается актуальным документом, несмотря на возраст. Физика контакта не изменилась. Электроэрозия требует определенных свойств поверхности. Поэтому требования к материалам остаются жесткими. Далее разберем, как не переплатить за лишние сертификаты и не получить брак. Вот в чём нюанс.
Назначение и сфера применения стандарта
Стандарт регламентирует требования к электрическим контакт-деталям, изготовленным из благородных металлов и их сплавов. Ключевая область применения — ответственные узлы, где критически важны минимальное и стабильное переходное сопротивление в течение всего срока службы. Это не просто слова. Это гарантия того, что сигнал пройдет без искажений.
Высокая стойкость к электроэрозии и образованию дуги — второе важное требование. При разрыве цепи возникает искра. Она выжигает металл. Если материал мягкий или неправильный, контакт выгорит за тысячи циклов. ГОСТ 25852-83 задает рамки, которые предотвращают этот сценарий. Коррозионная стойкость в агрессивных средах тоже нормируется. Для авиации и космоса это критично. Там нет возможности заменить сгоревшее реле.
Механическая износостойкость при многократных коммутациях — третий кит. Контакты двигаются, трутся друг о друга. Материал должен держать форму. Такие детали используются в высокоточных реле, датчиках, авиационной и космической аппаратуре, измерительных приборах. Везде, где отказ контакта недопустим. И всё.
Важный нюанс, который не всегда очевиден при выборе материала. Стандарт не распространяется на изделия из вольфрама, молибдена и их сплавов. Они часто используются в силовых контактах на разрыв. Но нормируются другими документами. Путать их нельзя. Вольфрам тверже, но хуже проводит ток. Серебро мягче, но проводимость выше. Выбор зависит от задачи.
Применение охватывает множество отраслей. От бытовой техники до оборонки. Для бытовых приборов часто используют более дешевые сплавы. Для оборонки — чистые металлы или сложные композиции. Стандарт покрывает диапазон марок от серебра до платины. Это позволяет закрывать потребности большинства типов изделий. Но нужно четко указывать марку в спецификации.
Также стандарт регламентирует форму поставки. Пластины, диски, полосы, проволока. Каждый тип имеет свои допуски. Для автоматической сборки важна геометрия проволоки. Если диаметр плавает, автомат даст сбой. Поэтому соблюдение допусков критически важно для сокращения времени простоя при монтаже. Без вариантов.
Использование контактов не по назначению ведет к потерям. Если взять силовой контакт для слаботочной схемы, сопротивление будет слишком высоким. Сигнал потеряется. Поэтому соблюдение ГОСТ 25852-83 — это база для технологической дисциплины. Ну, вы поняли.
Материалы и сплавы благородных металлов
ГОСТ 25852-83 предлагает исчерпывающий перечень марок сплавов и чистых металлов. Это его главное преимущество перед более общими стандартами. Например, помимо чистого серебра Ср999 регламентированы сплавы серебра с никелем. СрН999, СрН10. Они нужны для повышенной износостойкости. Чистое серебро слишком мягкое. Оно быстро истирается.
Сплавы серебра с оксидом кадмия, например СрКд10, нужны для повышенной стойкости к дугообразованию. Кадмий улучшает гашение дуги. Это важно для контактов, которые часто разрывают нагрузку. Сплавы на основе золота, Зл999, ЗлСр625, и палладия, Пд999, ПдСр40, нужны для работы в высокоагрессивных средах. Сероводород, хлор, влага. Золото не окисляется. Это факт.
Для каждого материала стандарт жестко фиксирует химический состав. Включая предельное содержание примесей. Это напрямую влияет на электротехнические свойства. Даже следы железа могут ухудшить проводимость. Поэтому входной контроль химического состава — разумная практика, особенно при работе с новым поставщиком. Спектрометр не врет.
Марка материала выбирается исходя из условий эксплуатации. Для обычной электроники хватает серебра. Для морской техники — золото или палладий. Для высоконагруженных узлов — композиты. Нужно считать экономику. Иногда выгоднее взять более дорогой сплав и снизить процент брака, чем экономить на материале и терять на отбраковке. Проверяли на практике.
При закупке обязательно требуйте указания марки в спецификации. Просто контакт по ГОСТ 25852-83 — это недостаточно. Должно быть контакт из сплава СрН10. Иначе поставщик может отгрузить материал с повышенным содержанием примесей. Это частая причина конфликтов между отделом снабжения и ОТК. Железо делает контакт хрупким при штамповке.
Также важно состояние поставки. Материал поставляется в определенном температурном состоянии. Отжиг влияет на твердость. Если металл пережжен, он будет липнуть к инструменту. Если недожжен — треснет при гибке. Режимы термообработки должны соблюдаться заводом-изготовителем. Это проверяется косвенно через механические испытания. Риски.
Геометрия и допуски на размеры
Стандарт классифицирует детали по типам. Пластины, диски, полосы, проволока. Для каждого типа установлены строгие допуски на размеры. На практике часто сталкиваюсь с тем, что поставщики экономят на калибровке проката. Они поставляют проволоку с заниженным или завышенным диаметром в пределах общего поля допуска по какому-нибудь ГОСТ на ювелирные сплавы. Это приводит к проблемам при автоматической подаче в штамповочные автоматы.
ГОСТ 25852-83 задает более узкие, инструментальные допуски. Это критично для последующей автоматизированной сборки. Если проволока толще номинала, она не войдет в отверстие. Если тоньше — будет люфт. Контакт нарушится. Поэтому контроль геометрии обязателен при входной приемке. Особенно для длинных бухт.
Допуски зависят от типа детали. Для пластин нормируется толщина и плоскостность. Для проволоки — диаметр и овальность. Овальность не должна выводить размер за пределы полей предельных отклонений. Если круг превратился в овал, его будет биить при вращении. Обработка станет невозможной без предварительной правки. Поэтому контроль овальности обязателен.
Шероховатость поверхности тоже регламентируется. Гладкая поверхность лучше проводит ток. Грубая поверхность быстрее окисляется. Поэтому полировка важна. Но слишком гладкая поверхность может слипаться. Нужен баланс. Технологи знают: для скользящего контакта нужна одна шероховатость, для замыкающего — другая. Вот в чём загвоздка.
Длина проволоки в бухте тоже имеет значение. Слишком длинная бухта неудобна в работе. Слишком короткая — много стыков. Стандарт рекомендует оптимальные длины. Но это часто оговаривается отдельно. Для автоматических линий важна непрерывность подачи. Поэтому длина бухты должна соответствовать возможностям оборудования. И всё.
Кромки деталей должны быть ровными, без заусенцев. Заусенец может отломиться и вызвать короткое замыкание. Это критично для слаботочных реле. Поэтому визуальный осмотр кромок — обязательная процедура. Без вариантов. Для ответственных партий можно заказать выборочный контроль под микроскопом. Это выявит микроскопические дефекты.
Приемка и контроль качества
Приемка по ГОСТ 25852-83 — это многоступенчатый процесс. Раз за разом при приемке мы проверяем три ключевых пункта, помимо стандартного сверления сертификатов и паспортов. Доверять только бумагам нельзя. Поставщик может ошибиться или сознательно занизить качество.
Визуальный осмотр и контроль геометрии — первый этап. Ищем заусенцы, риски, вмятины. Используем инструментальные микроскопы и точные микрометры. Даже микроскопическая заусенец в дальнейшем может осыпаться и вызвать короткое замыкание или заклинивание в слаботочных реле. Подсветка должна быть хорошей. Часто дефекты видны только под определенным углом.
Контроль материала — второй этап. Выборочно отправляем образцы в лабораторию на спектральный анализ. Особенно это актуально для золото- и палладийсодержащих сплавов, где риски недовеса драгоценного металла наивысшие. Также проверяем твердость. Измерение твердости по Виккерсу или Бринеллю позволяет косвенно оценить правильность термообработки. Если значения ниже нормы, партия бракуется.
Контроль качества покрытия — третий этап. Стандарт допускает нанесение покрытий из благородных металлов на основу из неблагородных. Например, серебрение медной основы. Мы выборочно проводим испытания на толщину покрытия, например рентген-флуоресцентным методом, и его адгезию. Если покрытие отслаивается, контакт потеряет свойства. Это частая проблема у дешевых поставщиков.
Наиболее вероятные дефекты, на которые стоит обратить внимание. Несоответствие химсостава, чаще всего по примесям. Отклонения в размерах. Превышение шероховатости. Наличие межкристаллитной коррозии, видно под микроскопом после травления. Любой из этих дефектов — основание для возврата партии. Риски.
Партия принимается по результатам приемосдаточных испытаний. Каждый бухта или коробка должна быть промаркирована. Указывается наименование завода-изготовителя, марка сплава, номер плавки, размеры и номер партии. Номер плавки — это ключ к прослеживаемости. Если через год эксплуатации возникнет проблема, можно поднять архив. Это важно для расследования инцидентов. Без вариантов.
В Казани проверяли партию проволоки 0,5 мм. У трех бухт из десяти обнаружилась скрытая окисная пленка на поверхности. При пайке она не снялась, контакт не прошел. Поэтому визуальный осмотр поверхности — обязательная процедура. Чистота металла определяет надежность контакта. И всё.
Сравнение с аналогами общего назначения
ГОСТ 25852-83 не существует в вакууме. Часто возникает вопрос: почему бы не использовать более дешевые контакты общего назначения. Ответ очевиден при сравнении. Возьмем для примера два ключевых документа. ГОСТ 25852-83 и ГОСТ 19738-74. Внешне они могут выглядеть похоже. Но внутри — разные требования.
| Критерий | ГОСТ 25852-83 (Прецизионные) | ГОСТ 19738-74 (Общее назначение) |
|---|---|---|
| Основное назначение | Высокоответственные узлы, слаботочная аппаратура | Силовые и слаботочные контакты массового сектора |
| Номенклатура материалов | Широкая: Ag, Au, Pd, Pt и сплавы | В основном серебро и сплавы с никелем, медью |
| Допуски на геометрию | Более строгие, инструментальные | Общепромышленные, более грубые |
| Требования к чистоте поверхности | Повышенные, отсутствие малейших дефектов | Более лояльные, допускаются мелкие дефекты |
| Контроль примесей | Жесткий лимит по содержанию примесей | Требования к примесям менее строгие |
Как видно из таблицы, ГОСТ 25852-83 — это стандарт для прецизионных и ответственных применений. В то время как ГОСТ 19738-74 покрывает потребности массового промышленного сектора, где допустимы некоторые компромиссы в качестве ради стоимости. Использование контактов общего назначения в ответственной аппаратуре неминуемо приведет к отказам. Допуски по геометрии у общего назначения шире. Для автомата это катастрофа. Подача будет нестабильной.
Требования к чистоте поверхности тоже различаются. Контакты общего назначения могут иметь следы смазки от прокатки. Для прецизионного контакта это загрязнение. Смазка не даст надежного соединения. Возникнут точки повышенного сопротивления. Поэтому прецизионная фольга проходит дополнительную очистку. Честно?
Химический состав — ключевое отличие. Контакты общего назначения могут содержать больше меди и никеля. Это удешевляет производство. Но для электроники это яд. Примеси снижают проводимость и коррозионную стойкость. Поэтому замена одного ГОСТ на другой недопустима. Даже если менеджер убеждает, что разница незаметна. Она проявится со временем.
Контроль примесей есть только у прецизионных контактов. Жесткий лимит по содержанию примесей для всех марок — это гарантия стабильности. Контакты общего назначения этот тест не пройдут. Они просто не соответствуют требованиям по чистоте. Поэтому экономия на материале здесь иллюзорна. Цена ошибки слишком высока. Финансы любят точность.
Также стоит учитывать упаковку. Прецизионные контакты упаковываются герметично, часто с влагопоглотителем. Контакты общего назначения могут идти в простой бумаге. При хранении во влажном климате контакты общего назначения окислятся быстрее. Для электроники окислы на поверхности — это брак. Поэтому условия поставки тоже важны. Вот в чём нюанс.
Бюджет закупки и утилизация
Вопрос стоимости всегда стоит остро. Цена контакт-деталей из благородных металлов выше обычных. Это обусловлено стоимостью сырья и дополнительными контролями. Спектральный анализ, контроль геометрии, проверка покрытия — все это стоит денег. Но бюджет на материал должен рассматриваться в контексте всего проекта. Доля контактов в стоимости прибора мала, но доля брака из-за плохих контактов высока.
При планировании закупок учитывайте курс валют. Благородные металлы торгуются на бирже. Цена может меняться ежедневно. Фиксация цены в договоре важна. Иначе расходы могут вырасти на 19 процентов за время поставки. Это скрытые затраты, которые не видны в прайс-листе. В Казани логистика тоже стоит денег. Доставка авиатранспортом быстрее, но дороже.
Хранение металла тоже стоит денег. Нужен сейф или охраняемый склад. Благородные металлы — это ликвидный актив. Рулоны следует укладывать раздельно, по маркам. Чтобы избежать пересортицы. Если хранить вместе серебро и медь, возможна контактная коррозия. Затраты на хранение могут достигать 5 процентов от стоимости металла в год. Инвестиции в правильный склад окупаются.
Окупаемость правильного выбора рассчитывается через снижение отходов. Если взять контакты с точным допуском, меньше уйдет в брак при штамповке. За год эксплуатации экономия на металле может покрыть разницу в цене между дешевым и качественным изделием. Инвестиции в надежный материал всегда оправданы. Финансы любят точность.
При закупке стоит учитывать затраты на входной контроль. Дешевые контакты могут потребовать дополнительной проверки или сортировки. Это скрытые расходы. Затраты на обслуживание тоже важны. Если контакты бракуются в цеху, это простой линии. Время — деньги. Поэтому не экономьте на классе чистоты там, где это критично. Закупки должны быть плановыми.
Также стоит учитывать возможность утилизации обрези. Для драгметаллосодержащих сплавов обязательно оговаривайте условие о 100% возврате обрези и брака. Это дисциплинирует поставщика и снижает ваши затраты. Обрезь стоит дорого. Ее нельзя выбрасывать. Это актив. В договоре должны быть прописаны процедуры возврата. Иначе расходы на утиляцию лягут на покупателя. Точка.
Хранение и типичные ошибки
Даже качественные контакты можно испортить неправильным хранением. Самая частая ошибка — хранение вместе с агрессивными веществами. Пары серы или хлора могут окислить серебро. Поэтому склад должен быть чистым. Проверяли. Не берите самый дешёвый вариант хранения без контроля атмосферы. Силикагель в упаковке обязателен.
Отсутствие защиты от влаги — еще один грабли. Под воздействием влаги серебро тускнеет. Особенно если в воздухе есть сероводород. Нужен герметичный контейнер или вакуумная упаковка. Но упаковка должна проветриваться при вскрытии, иначе будет конденсат. Конденсат хуже влаги. Поэтому склад должен быть сухим и проветриваемым. И всё.
Неправильная укладка тоже вредит. Если сложить бухты слишком высоко, нижние могут деформироваться под весом. Проволока может сплющиться. Тогда при разматывании будет застревать. Это простой линии. Поэтому проверка усилия разматывания нужна перед запуском партии. Риски.
Смешивание марок в одном ящике — ошибка кладовщиков. Если лежат вместе серебро и золото, их легко перепутать при выдаче в цех. Деталь из серебра вместо золота быстро окислится. Маркировка должна быть читаемой. Цветовая маркировка бирок помогает. Но краска может стереться. Лучше гравировка.
Длительное хранение без контроля влажности приводит к окислению. Для долгосрочного склада нужна герметичная упаковка. Это увеличивает стоимость, но сохраняет товарный вид. Для экспорта это обязательно. Для внутреннего пользования — по ситуации. Цены, кстати, плавают. Но потеря металла дороже консервации. В Казани срок поставки импортных сплавов может достигать 19 дней. А отечественный есть в наличии. Поэтому складской запас нужен.
Вопросы от практиков
Можно ли использовать контакты общего назначения для ответственных узлов? Теоретически да, если допуски позволяют. Но риск отказа высок. Лучше не экспериментировать. Разница в цене не стоит потери репутации. Если меньше — сроки плывут.
Как хранить контакты после вскрытия упаковки? В герметичном контейнере с влагопоглотителем. Серебро быстро реагирует на влагу. Если контакт лежит открытым более 18 часов, риск окисления растет. Особенно летом.
Что делать, если нашли дефект в бухте? Остановить линию. Отмотать дефектный участок. Замерить длину брака. Если дефектов много — вернуть партию поставщику. Один дефект можно вырезать. Много — брак партии. Без вариантов.
Где заказать сертифицированные контакты? У специализированных производителей цветного проката. Покупка у посредников — риск пересортицы. Заказать можно напрямую у заводов в России или СНГ. Точка.
Какая цена партии считается нормальной? Зависит от биржевой стоимости металла. Но если цена ниже рынка на 20 процентов, это повод насторожиться. Скорее всего, это контакты общего назначения под видом прецизионных. Цена партии должна быть обоснована. Риски.
Заключение
ГОСТ 25852-83 остается надежным ориентиром в мире электронных компонентов. Он задает четкие правила игры, позволяя избежать хаоса в спецификациях и закупках. Понимание технических требований, правил приемки и хранения экономит бюджет и нервы. Не стоит воспринимать стандарт как формальность. Это концентрированный опыт поколений металлургов и электронщиков.
При выборе контактов ориентируйтесь не только на цену, но и на репутацию производителя. Один коммерческий маркер в конце: качественные контакты окупаются надежностью прибора. Берегите свои компоненты, и они прослужат долго. Точка. Стоимость брака всегда выше стоимости профилактики. И всё.
