ГОСТ 258-75 эбонит хрупкость метод определения цена контроля

Назначение и область применения стандарта

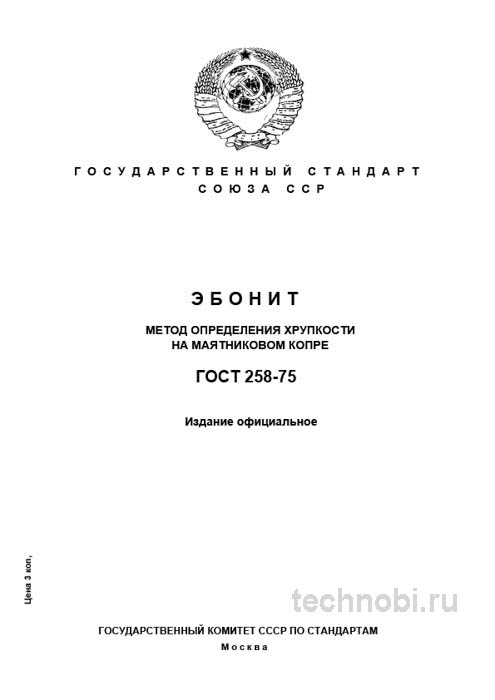

ГОСТ 258-75 устанавливает единую методику определения сопротивления ударному изгибу листового и плитного эбонита. Стандарт применяется для приемочного контроля на предприятиях-изготовителях и потребителях продукции, а также при проведении входного контроля сырья. Его использование критически важно в ситуациях, когда эбонитовые детали в процессе эксплуатации подвергаются механическим нагрузкам, вибрациям или ударным воздействиям. Без этого теста вы покупаете кота в мешке.

Эбонит используется в агрессивных средах. Кислоты, щелочи, электролиты. Но механическая прочность там не менее важна. Аккумуляторный бак может вытечь от вибрации. Изоляционная пластина может треснуть при затяжке болта. Поэтому контроль хрупкости — это не формальность. Это гарантия того, что деталь не рассыплется в руках монтажника. Риски.

Область применения охватывает практически все отрасли, где используется твердая резина. Химическая промышленность, электротехника, машиностроение. Листы, плиты, стержни. Форма не важна, важна структура материала. Вулканизация должна быть полной. Недовулканизированный эбонит мягче, но менее стойкий химически. Перевулканизированный — хрупкий как стекло. Стандарт помогает найти баланс.

Важно понимать: метод не предназначен для оценки абсолютной ударной вязкости материала в физическом смысле. Он является сравнительным. Вы сравниваете партию с нормой. Если норма 1,5 Джоуля, а у вас 1,4 — брак. Даже если физически материал прочный. Договор есть договор. Вот в чём нюанс.

Приемочный контроль проводится выборочно. Нельзя ломать каждый лист. Но выборка должна быть репрезентативной. Из разных мест партии. Из разных углов листа. Эбонит может быть неоднородным. В центре плиты вулканизация могла пройти хуже, чем с края. Поэтому отбор проб — критический этап. Ошибка здесь сведет на нет все дальнейшие тесты.

Входной контроль сырья тоже обязателен. Если вы покупаете листы для дальнейшей обработки, проверьте их до резки. Если обнаружите брак после — поставщик скажет, что вы его перегрели при пилении. Доказать будет сложно. Поэтому тест до начала работ. Это аксиома.

Документация должна сопровождать каждую партию. Паспорт качества с указанием результатов испытаний по ГОСТ 258-75. Без бумажки эбонит — просто черный пластик. С бумажкой — сертифицированный материал. Но бумажке верить нельзя слепо. Нужно проверять. Поставщик мог ошибиться. Или отгрузить не из той плавки.

Спорные ситуации решаются арбитражными испытаниями. Образцы отбираются комиссией. Хранятся в особых условиях. Ломаются в присутствии обеих сторон. Это долго и дорого. Поэтому лучше договориться на берегу. Пропишите в контракте метод испытаний четко. Без двусмысленностей. И всё.

Требования к оборудованию и образцам

В основе методики лежит разрушение стандартного образца маятниковым копром. Стандарт предъявляет жесткие требования ко всем элементам системы: оборудованию, подготовке образцов и условиям проведения испытаний. Нельзя использовать любой ударный прибор. Нужен специфический.

Испытания проводятся на копре маятникового типа с максимальной энергией удара не более 5 Дж. Например, на приборе типа КМ-5. Ключевое требование — погрешность измерения работы удара не должна превышать 5%. Маятник должен иметь твердосплавный наконечник определенной геометрии. Если нож тупой, результат будет завышен. Он не рубит, а давит.

Образцы вырезаются из листа или плиты в виде брусков длиной 120 ± 2 мм, шириной 15 ± 0,5 мм и толщиной, равной толщине изделия. Но не более 10 мм. Для материалов толщиной более 10 мм ее необходимо механически уменьшить до этого значения со стороны, которая впоследствии не будет подвергаться удару. Это важно. Удар должен приходиться на лицевую поверхность.

Раз за разом при приемке мы проверяем кромки образцов — они должны быть без сколов, заусенцев и видимых дефектов, так как это напрямую влияет на результат. Заусенец работает как концентратор напряжений. Трещина пойдет от него. Вы получите заниженную прочность. Будете браковать хороший материал. Поэтому обработка кромок — искусство.

Геометрия образца должна быть точной. Длина 120 мм. Ширина 15 мм. Допуски жесткие. Если образец уже, он сломается легче. Если шире — сложнее. Результаты нельзя будет сравнить с нормой. Штангенциркуль должен быть поверен. Лаборант должен уметь им пользоваться. Не просто приложить, а правильно измерить.

Толщина образца критична. Работа разрушения зависит от сечения. Поэтому если лист толстый, его фрезеруют. Снимают слой со стороны, противоположной удару. Чтобы сохранить структуру рабочей поверхности. Эбонит может быть слоистым. Сняли не ту сторону — исказили картину. Точка.

Количество образцов на серию испытаний — пять штук. Не меньше. Один может быть дефектным. Два могут дать разброс. Пять дают статистику. Среднее арифметическое сглаживает случайные ошибки. Но если разброс большой — это сигнал. Материал неоднородный. Нужно копать глубже.

Хранение образцов до испытаний тоже регламентировано. Они не должны лежать на солнце. Не должны греться near радиаторов. Температура должна стабилизироваться. Иначе тест будет некорректным. Эбонит чувствителен к теплу. Нагрели — стал мягче. Охладили — стал хрупче. Нужна норма.

Процедура испытаний и температурный режим

Перед испытанием образцы должны быть кондиционированы при температуре 20 ± 5 °C и влажности не более 80% в течение не менее 16 часов. Образец устанавливается на две опоры копра, расстояние между которыми строго 70 мм. Маятник отпускается из рабочего положения, и его энергия расходуется на разрушение образца. Это кажется простым. Но дьявол в деталях.

Температурный режим — самый частый источник ошибок. Эбонит — материал, чьи свойства сильно зависят от температуры. Испытание образца, только что привезенного с холодного склада, покажет значительно завышенную хрупкость. Кондиционирование в нормальных условиях — не формальность, а обязательная процедура. В Нижний мы однажды забраковали партию зимой. Потом выяснили, что образцы просто не прогрелись. Потеряли время и деньги.

Влажность тоже влияет. Хотя эбонит не впитывает воду сильно, поверхностная влага может смазать удар. Или наоборот, создать пленку. Норма 80% — это потолок. В лаборатории должно быть сухо. Кондиционер или осушитель обязательны. Особенно летом. Иначе результаты будут плавать от дня ко дню.

Расстояние между опорами 70 мм. Это база. Если развести опоры шире — образец сломается легче. Если уже — сложнее. Калибровка станка должна быть регулярной. Проверяйте расстояние перед каждой серией. Шаблон должен входить плотно. Люфт недопустим. Механика должна быть жесткой.

Показателем хрупкости является работа, затраченная на излом образца, в Джоулях. Она определяется по шкале прибора. За результат испытаний принимается среднее арифметическое значение работы удара для пяти образцов. Испытания признаются недействительными, если образец не разрушился или разрушился неполностью. Если образец согнулся, но не лопнул — тест не засчитан. Материал слишком вязкий для этого метода.

Скорость удара маятника фиксирована. Она зависит от длины подвеса и массы груза. Нельзя подталкивать маятник. Нельзя придерживать. Он должен лететь свободно. Иначе энергия удара будет другой. Лаборант должен быть обучен. Механическое воздействие человека исключено. Только гравитация.

Фиксация результата тоже важна. Стрелка прибора может дрогнуть. Нужно записывать сразу. Или использовать цифровой датчик. Старые копры имеют механическую шкалу. Параллакс ошибки возможен. Смотрите перпендикулярно шкале. Это базовая техника безопасности измерений. Но часто забывается.

Повторные испытания допускаются, если первые признаны недействительными. Но не бесконечно. Материал устает. Микротрещины могут расти. Если образец надкололи при установке, он уже не тот. Нужен новый брусок. Из той же партии. Но свежий. Экономия на образцах ведет к браку в заключении.

Протокол испытаний должен быть подробным. Не просто цифра. А температура в лаборатории, влажность, номер копра, дата поверки. Кто проводил. Это нужно для追溯емости. Через год вы должны понять, почему тогда было 1,5 Дж, а стало 1,2. Без записей вы слепы. Точка.

Интерпретация результатов и разброс данных

На практике часто сталкиваюсь с тем, что результаты испытаний одной и той же партии эбонита, проведенные на разных предприятиях, могут расходиться. Почти всегда причина кроется в подготовке образцов. Недостаточно просто нарезать болгаркой прямоугольники. Место реза подвергается сильному термическому воздействию, которое меняет свойства поверхностного слоя эбонита. Это приводит к завышенным показателям работы разрушения. Единственно верный способ — обработка на фрезерном станке с последующей аккуратной шлифовкой кромок.

При контроле качества я всегда рекомендую обращать внимание не только на среднее арифметическое значение, но и на разброс показателей между пятью образцами. Большое расхождение значений — верный признак неоднородности материала в партии, что часто бывает следствием нарушения технологии вулканизации на производстве. Если один образец дал 2 Дж, а другой 1 Дж — это тревога. Средняя 1,5 Дж может быть нормой. Но разброс говорит о проблемах.

Неоднородность может быть вызвана разной степенью вулканизации. В одном углу плиты сера прореагировала полностью. В другом — нет. Это брак технологии. Такой эбонит будет вести себя непредсказуемо. В эксплуатации треснет в слабом месте. Поэтому разброс важнее среднего. Среднее скрывает дефекты. Разброс их выявляет.

Норма по хрупкости зависит от марки эбонита. Для аккумуляторных баков одна. Для изоляторов другая. В технических условиях на изделие должно быть указано требуемое значение. Обычно не менее 1,5 Дж. Но бывают и выше. Для ответственных узлов. Сверяйтесь с чертежом. Не полагайтесь на память.

Если результат ниже нормы — партия бракуется. Без вариантов. Нельзя делать скидку. Хрупкость не прощает ошибок. Деталь лопнет в самый неподходящий момент. Ответственность за это ляжет на того, кто принял материал. Поэтому лучше потерять партию, чем репутацию. Риски.

Статистическая обработка данных обязательна. Отбрасывайте явно выпадающие значения. Но только если есть причина. Сломался не по центру. Заусенец был виден. Если причина не ясна — считайте все. Честность перед собой важнее красивого отчета. Лаборатория должна быть независимой. Даже если она внутри завода.

Сравнение с предыдущими партиями полезно. Ведите журнал. Если показатель падает от партии к партии — поставщик меняет технологию. Или сырье. Заметили тренд — задавайте вопросы. Пока не стало поздно. Профилактика дешевле лечения. Это работает и в медицине, и в металловедении.

Экономика контроля и закупки сырья

На основе многолетнего опыта работы с эбонитом сформулирую четкие рекомендации. Они касаются не только технологии, но и экономики. Стоимость анализа по ГОСТ включается в себестоимость продукции. Но она ничтожна по сравнению с потерями от брака. Если партия эбонита не подходит по свойствам, ее нельзя использовать. Это аксиома.

Требуйте паспорт с конкретикой. В паспорте качества поставщика не должно быть расплывчатых формулировок. Должен быть четко указан номер партии, дата вулканизации, результаты испытаний. Иначе вы покупаете кота в мешке. Закупка сырья должна вестись только у проверенных поставщиков, готовых подтвердить данные протоколами. Цена ошибки здесь высока. Простой производства стоит дороже партии листов.

Расходы на оборудование тоже нужно считать. Копер, фрезер, шлифмашина, климатическая камера. Это парк оборудования. Он требует обслуживания. Поверки. Расходников. Бюджет лаборатории должен включать расходы на правильный инструмент отбора и проверки. Одна партия бракованного эбонита стоит дороже всего этого парка. Поэтому экономить на лаборатории нельзя. Это глаза производства.

Затраты на хранение минимальны. Эбонит не требует особых условий. Главное — не греть и не морозить. Склад常温ный подходит. Но прямые солнечные лучи исключены. Ультрафиолет старит резину. Она теряет свойства. Храните в коробках или под чехлом. Это копейки. Но спасает материал.

Окупаемость контроля в таком случае составляет 22 месяца или меньше, в зависимости от объемов производства. При больших объемах изделий экономия становится существенной. Миллионы рублей в год. Поэтому крупные заводы всегда имеют свои лаборатории. Это стратегическая необходимость. Без своего контроля вы зависимы от честности поставщика.

Для специалистов по закупкам: заключайте договора только с проверенными заводами, которые могут обеспечить стабильное качество вулканизации. В спецификации к договору обязательно указывайте: «Эбонит должен соответствовать требованиям ГОСТ 258-75». Требуйте предоставление паспорта качества на каждую партию. Без этого не принимайте.

Для технологов и сотрудников ОТК: визуальный и тактильный контроль — первое, что нужно сделать. Взять образец. Постучать. Звук должен быть звонким. Глухой звук — признак внутренних дефектов. Обязательный входной контроль не пропускайте ни одной партии. Это займет день, но сэкономит недели на переделке.

Корректировка закупок — помните, что каждая новая партия эбонита — немного новый материал. При смене поставщика обязательно проведите расширенные испытания. Не работайте по старым записям. Эбонит — живой материал. Он чувствует изменения в рецептуре. Точка.

Сравнение с аналогами и другими методами

ГОСТ 258-75 не является единственным методом оценки механических свойств эбонита. Его часто путают или пытаются заменить другими стандартами, что в корне неверно. Ключевые различия представлены в таблице. Использование другого метода для приемки по хрупкости недопустимо.

Как видно из таблицы, эти методы не являются взаимозаменяемыми. Они оценивают принципиально разные свойства материала. Попытка применить ГОСТ 4647 для приемки эбонита по хрупкости приведет к некорректным результатам, так как методика создания надреза и его геометрия кардинально отличаются. Надрез создает концентратор напряжений. В ГОСТ 258-75 надреза нет. Бьют по целому бруску. Это имитирует реальный удар по детали.

ГОСТ 270 проверяет прочность на разрыв. Это статика. Эбонит может быть прочным на разрыв, но хрупким на удар. Как стекло. Поэтому оба теста нужны. Но для приемки по хрупкости — только 258-й. Не путайте их. Ошибка в стандарте ведет к ошибке в выборе материала.

Иногда инженеры спрашивают: можно ли использовать импортные аналоги? Можно. Но нужно сверять характеристики. ASTM или ISO могут иметь другие размеры образцов. Результаты нельзя напрямую сравнивать. Нужен пересчет. Или корреляция. Лучше делать тесты по нашему ГОСТу. Если изделие работает в РФ.

Еще один момент — твердость. Ее часто меряют вместо хрупкости. Это проще. Дуrometer в кармане. Но твердость не равна хрупкости. Можно иметь твердый, но вязкий материал. Или твердый и хрупкий. Поэтому тест на копре незаменим. Твердость — вспомогательный параметр. Не основной.

Типичные ошибки при подготовке образцов

В заключение, ГОСТ 258-75 остается надежным, проверенным временем рабочим инструментом. Несмотря на субъективность некоторых методов контроля, его ценность в четкости требований. Он позволяет оперативно оценить соответствие партии эбонита заявленным техническим требованиям. И принять верное решение на этапе входного контроля. Что в конечном счете экономит время и ресурсы предприятия, предотвращая запуск в производство некондиционного сырья.

Однако есть типичные ошибки, которые совершают даже опытные специалисты. Первая — резка болгаркой. Как уже говорилось, нагрев меняет структуру. Кромка оплавляется. Становится вязкой. Тест показывает ложную прочность. Вторая ошибка — игнорирование кондиционирования. Образец холодный — результат занижен. Бракуете хорошее. Третья — неправильная установка на опоры. Не по центру. Изгиб неравномерный.

Четвертая ошибка — отсутствие архива данных. Если вы не храните протоколы каждой принятой партии, вы не сможете отследить динамику качества поставщика. Через полгода вы не вспомните, какая хрупкость была в прошлый раз. Ведите журнал. Пятая — формальное отношение. Когда лаборант ставит галочку, не глядя. Это брак. Контроль качества не терпит формализма.

Иногда поставщики пытаются выдать регенерат за новый эбонит. По структуре это часто видно. Регенерат имеет включения, неоднороден. Хрупкость у него выше. Опытный глаз видит разницу на изломе. Если коротко, доверяй, но проверяй. Особенно если цена эбонита подозрительно низкая. Чудес не бывает.

В работе с ГОСТ важно понимать его дух, а не только букву. Стандарт дает метод, но интерпретация зависит от человека. Поэтому квалификация персонала — главный актив лаборатории. Инвестиции в обучение окупаются быстрее, чем покупка нового оборудования. Люди важнее железа. Ну, вы поняли.

Разброс данных — это тоже ошибка подготовки. Если образцы вырезаны из разных мест листа неправильно. Или обработаны разными инструментами. Стандартизация процесса внутри лаборатории важна. Один станок. Один оператор. Одна методика. Иначе сравнение невозможно.

Практические рекомендации и хранение

На основе многолетнего опыта работы с эбонитом и его приемки сформулирую четкие рекомендации для главных инженеров, технологов и специалистов по закупкам. Они помогут избежать большинства проблем. Простые правила, которые спасают бюджеты.

При заключении договора поставки обязательно ссылайтесь на ГОСТ 258-75 и четко указывайте в спецификации требуемое значение работы разрушения. Например, не менее 1,5 Дж. Без этого технического условия вы не сможете предъявить обоснованные претензии поставщику. Бумажка без цифр ничего не стоит. Затраты на хранение должны быть минимизированы, но условия соблюдены.

При входном контроле в первую очередь проводите визуальный осмотр листов на наличие трещин, вздутий и посторонних включений. Далее — проверка геометрических размеров и твёрдости. Испытание на копре — финальный, но ключевой этап. Не начинайте с копра. Сначала глаза. Потом прибор.

Организуйте участок подготовки образцов правильно. Обеспечьте механическую обработку для получения чистых кромок. Не экономьте на этом — погрешность подготовки сводит на нет точность любого, даже самого дорогого копра. Фреза должна быть острой. Тупая фреза греет материал. Это аксиома.

Сверяйте номер партии сырья у поставщика и на упаковке. Эбонит разных партий может иметь разные свойства из-за вариаций в процессе вулканизации. Смешивать партии в одном изделии не рекомендуется. Если пришлось — тестируйте обе. И берите худший результат в расчет.

Наиболее вероятные дефекты — недопустимая хрупкость и неоднородность. Первая выявляется прямым испытанием по ГОСТ 258-75. Вторая — большим разбросом результатов по пяти образцам. Более 20-25% от среднего значения — это сигнал. Требуется расследование. Почему так вышло.

Хранение листов должно быть вертикальным или на ровных поддонах. Чтобы не было прогиба. Эбонит может деформироваться под собственным весом при долгом хранении. Особенно тонкие листы. Искривленный лист трудно обрабатывать. Размеры будут плавать. Контролируйте склад. Это часть качества.

Вопросы и ответы по применению

Можно ли испытывать эбонит при другой температуре? Нет, если не оговорено в ТУ. Стандарт требует 20 градусов. Иначе результаты несопоставимы. Для морозостойкости есть другие тесты. Не путайте хрупкость при норме и хрупкость на морозе.

Какой срок годности у эбонита? При правильном хранении в темном прохладном месте — до 5 лет. Со временем он может стареть. Хрупкость расти. Перед использованием долго лежащего эбонита нужно провести тест заново. Не верьте старому паспорту.

Что делать, если образец не ломается? Значит, материал слишком вязкий для этого метода. Или энергия маятника мала. Нужно переходить на другой стандарт. Например, на испытание на изгиб без удара. Но для приемки по ГОСТ 258-75 это брак методики.

Влияет ли цвет на свойства? Нет, если это классический черный эбонит. Цветные эбониты могут иметь другие добавки. Их свойства могут отличаться. Тестируйте каждый цвет отдельно. Не предполагайте, что красный такой же прочный, как черный.

Где купить оборудование для контроля? У поставщиков лабораторного оборудования. Копры, фрезы, шлифмашины. Главное, чтобы оборудование было поверено. Непроверенное оборудование даст неверный результат. Поверка раз в год обязательна. Без вариантов.

Заключение

Работа по ГОСТ 258-75 — это рутинный, но необходимый процесс. Он защищает производство от сюрпризов. В мире полимеров мелочей не бывает. Свойства материала — это фундамент надежности изделия. Пренебрегать этим нельзя. Даже если кажется, что контроль излишен. Практика показывает обратное. Регулярный контроль свойств позволяет держать технологию в узде. И спать спокойно. Без вариантов.

Помните, что экономия на входном контроле — это самая дорогая экономия. Одна партия брака может стоить дороже года работы лаборатории. Поэтому выделяйте бюджет на контроль. Обучайте людей. Требуйте качества от поставщиков. И стандарт станет вашим союзником, а не бюрократической преградой. Вот в чём нюанс. Инвестиции в качество всегда возвращаются. Рано или поздно.
