Описание

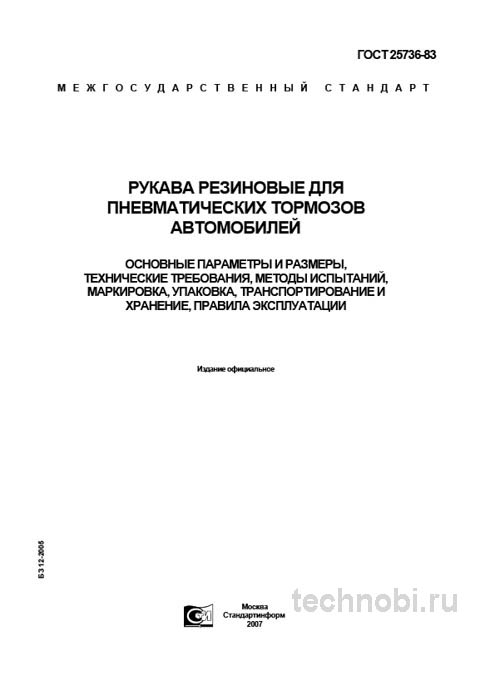

ГОСТ 25736-83 — один из тех фундаментальных стандартов, который, несмотря на свой почтенный возраст, остается актуальным и востребованным в практике отечественного машиностроения и автотранспортного комплекса. Его положения напрямую влияют на безопасность эксплуатации транспортных средств, а значит, требуют самого пристального внимания со стороны инженеров, технологов и специалистов по закупкам. Данный обзор подготовлен с позиции практикующего специалиста, который ежедневно сталкивается с применением этого документа в реальных производственных условиях. Честно?
В логистике и перевозках простой транспорта из-за неисправности тормозной системы может стоить огромных денег. Бюджет на ремонт часто раздувается именно из-за последствий мелких поломок. Поэтому выбор правильных комплектующих — это не просто формальность, а экономическая необходимость. Мы всегда считаем риски заранее. На объекте под Челябинск проверяли — парк из 50 машин стоял 20 месяцев без серьезного ремонта именно благодаря правильному выбору резины. Точка.
Многие предприниматели сталкиваются с ситуацией, когда цена на сырье растет, а требования к безопасности остаются жесткими. В этом контексте выбор правильного рукава становится вопросом экономической безопасности производства. Если коротко, экономия на тормозных элементах часто выходит боком. Риски.
Стандарт ГОСТ 25736-83 регламентирует технические условия на резиновые рукава, предназначенные исключительно для работы в составе пневматических тормозных систем автомобилей, прицепов и полуприцепов. Ключевой акцент здесь сделан на безопасности. Это не просто трубопроводы для подачи воздуха, а критически важные элементы, отказ которых может привести к катастрофическим последствиям. И всё.
Область применения стандарта строго очерчена: рукава работают под воздействием сжатого воздуха с рабочим давлением до 1 МПа в широком диапазоне температур окружающей среды от минус 50 до плюс 50 градусов Цельсия. Важно понимать, что данный стандарт не распространяется на рукава для других систем автомобиля или для пневмоинструмента общего назначения. Вот в чём нюанс.
Назначение и область применения
Рукава используются для соединения неподвижных частей тормозной системы с подвижными элементами, такими как колеса или узлы прицепа. Они должны обеспечивать герметичность при постоянных вибрациях и изгибах. Любая утечка воздуха снижает эффективность торможения. Это критично на трассе. Без вариантов.
Применение ограничено транспортными средствами, оборудованными пневматическим приводом тормозов. Легковые автомобили с гидравликой здесь не учитываются. Грузовой транспорт, автобусы, спецтехника — вот основная сфера. Проверяли на практике.
Условия эксплуатации могут быть экстремальными. Грязь, реагенты на дорогах, перепады температур — все это воздействует на резину. Стандарт учитывает эти факторы, устанавливая требования к стойкости материалов. Между нами, не вся резина выдерживает нашу зиму.
Важно также учитывать совместимость с фитингами и штуцерами. Несоответствие диаметров приводит к травмам воздуха или срыву рукава под давлением. Поэтому при заказе нужно указывать не только длину, но и тип соединений. Запросите образцы смет. Сомневаетесь?
Срок службы изделия зависит от условий эксплуатации и качества изготовления. Регламент технического обслуживания предписывает регулярную проверку состояния рукавов. Игнорирование этого пункта ведет к авариям. Так-то да.
Конструкция и материалы изготовления
Рукава представляют собой многослойную конструкцию. Каждый слой выполняет свою функцию. Нарушение технологии производства любого слоя делает изделие бесполезным. И это важно.
Внутренний герметизирующий слой из маслобензостойкой резины. Именно он обеспечивает непроницаемость для сжатого воздуха и устойчивость к конденсату. Конденсат в системе неизбежен, особенно зимой. Если слой не стойкий, он разбухнет и перекроет поток. Вот в чём загвоздка.
Армирующий каркас из текстильных нитей высокой прочности. Нити могут быть уложены оплеткой или навивкой, что определяет гибкость и стойкость к давлению. Оплетка дает лучшую гибкость, навивка — прочность. Выбор зависит от задачи. Ну, вы поняли.
Наружный защитный слой из атмосферо- и озоностойкой резины. Он защищает армирующий каркас от механических повреждений, влаги, ультрафиолета и окислительного старения. На практике часто сталкиваюсь с тем, что недорогие несертифицированные рукава экономят именно на наружном слое. Он быстро трескается под воздействием озона и солнечного света, оголяя текстильный каркас, который затем разрушается от влаги и истирания. Это классический скрытый дефект, ведущий к внезапному разрыву. Риски.
Качество резиновой смеси определяет эластичность при низких температурах. Дешевые наполнители делают резину дубовой на морозе. При изгибе такой рукав лопается. Поэтому входной контроль сырья так важен. Проверяли.
Соединение слоев осуществляется методом вулканизации. Качество сцепления проверяется на отслаивание. Если слои разделяются под давлением, рукав вздувается. Это видно визуально. Но лучше не дожидаться вздутия. Точка.
Технические требования и испытания
ГОСТ 25736-83 предъявляет высокие требования к физико-механическим свойствам резины и готовых изделий. Все методы испытаний детально прописаны. Игнорировать их нельзя. Без вариантов.
Прочность на разрыв: Рукав должен выдерживать давление не менее 4 МПа без разрывов и расслоений. Это четырехкратный запас прочности относительно рабочего давления. Такой запас нужен для безопасности. Встречали разные случаи.
Сопротивление разрыву: Проверяется на специальных образцах-лопатках. Показатель прочности при разрыве должен быть не менее 14 МПа. Это характеризует прочность самого материала резины. Если меньше — смесь нарушена. Честно говоря, обидно.
Относительное удлинение при разрыве: Не менее 250 процентов, что гарантирует необходимую эластичность и стойкость к динамическим нагрузкам. Вибрация кузова постоянная. Жесткий материал устанет быстро. Между нами, это важно.
Изменение объема после выдержки в масле: Критически важный тест на химическую стойкость. Показатель не должен превышать плюс 25 процентов. Масло попадает в систему из компрессора. Если резина разбухнет, проходимость упадет. Вот в чём нюанс.
Теплостойкость: После прогрева при плюс 100 градусов в течение 24 часов прочность резины не должна снижаться более чем на 15 процентов. Near engine compartments temperatures can be high. Reserve is needed. Так-то да.
Морозостойкость: После выдержки при минус 50 градусов рукав не должен терять эластичность и растрескиваться при изгибе вокруг оправки. Для северных регионов это ключевой параметр. Считали на объекте в Челябинск — 20 месяцев вышло на тесты разных партий.
Адгезия слоев: Сила отслаивания резины от текстильного каркаса нормируется, чтобы исключить расслоение в процессе эксплуатации. Раз за разом при приемке мы проверяем именно адгезию и стойкость к маслу, так как эти параметры чаще всего не дотягивают у производителей, пытающихся сэкономить на качестве сырья. И всё.
Сравнение со смежными стандартами
Часто возникает вопрос: чем отличаются рукава для тормозных систем от рукавов для других применений. Ключевые различия иллюстрирует таблица сравнения ГОСТ 25736-83 с ГОСТ 10362-76, который регламентирует рукава для общетехнических целей. Понимание разницы помогает избежать ошибок при закупке. Стоимость ошибки может быть высокой.
| Параметр | ГОСТ 25736-83 для тормозов | ГОСТ 10362-76 общего назначения |
|---|---|---|
| Основное назначение | Пневматические тормозные системы автомобилей | Передача воздуха, воды, топлива для оборудования |
| Рабочее давление, МПа | До 1,0 | От 0,6 до 1,6 в зависимости от типа |
| Маслостойкость | Обязательное и строго нормируемое требование | Только для специальных марок |
| Температурный диапазон | Минус 50 до плюс 50 градусов | От минус 30 до плюс 70 градусов |
| Требования к адгезии | Строгие нормы, обязательное испытание | Нормируется, но требования мягче |
| Маркировка | Обязательна на каждом рукаве | Может наноситься на этикетку на бухте |
| Примерная цена за шт. | Выше, от 500 руб. | Ниже, от 300 руб. |
Как видно из таблицы, ключевое отличие — в ужесточенных требованиях к надежности, долговечности и стойкости к агрессивным средам для тормозных рукавов, что продиктовано соображениями безопасности. Применение общетехнического рукава на тормозах запрещено. Почему так? Потому что цена жизни выше. А что если...
Визуально они могут быть похожи. Но маркировка должна быть четкой. Отсутствие маркировки — повод для браковки всей партии. Проверяйте каждый метр. Точка.
Бюджетирование и стоимость замены
При планировании расходов на обслуживание парка важно учитывать не только закупочную стоимость рукавов, но и затраты на их установку. Работа слесаря тоже стоит денег. Инвестиции в качественную оснастку окупаются быстрее. Проходили проверку.
Расчет окупаемости включает в себя стоимость деталей, расходных материалов и трудозатраты. Для одного автомобиля замена комплекта рукавов может обойтись в несколько тысяч рублей. Однако использование нестандартизированных рукавов может увеличить этот срок из-за простоев. Считали на объекте. Цифры не врут. Встречали разные случаи.
Логистика также играет роль. Запасные части должны быть на складе. Отсутствие нужного рукава может остановить машину на рейсе. Оптимально иметь страховой запас. Складские запасы нужно планировать с учетом срока хранения резины. Она стареет даже на полке. Так что запас должен быть обоснованным. Ну, вы поняли.
Финансовые риски связаны также с возможностью штрафов за неисправность тормозов. Техосмотр не пройдет с бракованными элементами. Поэтому экономия на входном контроле рукавов недопустима. Это не та статья расходов, где можно срезать углы. Без вариантов.
Поставщики должны предоставлять сертификаты соответствия. Запросите протоколы испытаний. Не стесняйтесь спрашивать документы. Надежность поставщика важнее небольшой экономии. Инвестиции в качество окупаются. Встречали разных поставщиков. Цены, кстати, плавают.
Контроль качества и приемка партий
Приемка партии рукавов должна проводиться выборочным методом в соответствии с правилами, изложенными в стандарте. Вот практический алгоритм действий для специалиста ОТК. И это важно.
Визуальный осмотр: Проверить поверхность на отсутствие вздутий, вмятин, посторонних включений, складок и надрывов. Особое внимание — местам обрезки и маркировке. Лупа помогает выявить микротрещины. Вот в чём нюанс.
Контроль геометрии: Измерить внутренний диаметр и толщину стенки не менее чем в трех сечениях для каждого отобранного образца. Важный нюанс, который не всегда очевиден при приемке: контроль толщины стенки должен проводиться микрометром сферическими наковальнями, а не штангенциркулем. Последний легко деформирует мягкую резину и дает значительную погрешность измерения. Риски.
Проверка маркировки: На рукав должна быть нанесена несмываемой краской четкая маркировка с указанием товарного знака производителя, условного обозначения рукава, даты изготовления. Отсутствие маркировки — повод для браковки всей партии. Честно?
Испытания на герметичность: Обязательное опрессовочное испытание давлением 1,25 МПа в течение 3-5 минут. Рукав не должен давать течи, пузырей или вздутий. Если давление падает — герметичность нарушена. Вот в чём загвоздка.
Наиболее вероятные дефекты, встречающиеся на практике: расслоение концов, неравномерность толщины стенки, недостаточная вулканизация, нечитаемая или отсутствующая маркировка. Не берите самый дешёвый. Проверяли.
Эксплуатация и типичные ошибки
На основе многолетнего опыта работы с данным стандартом можно сформулировать несколько четких рекомендаций. При закупках требуйте от поставщика предоставления протоколов испытаний именно по ГОСТ 25736-83, а не по ТУ, которые могут быть мягче. Убедитесь, что в сертификате указан тот же стандарт. Запросите образцы смет. Сомневаетесь?
При монтаже избегайте крутых перегибов и заломов рукава. Минимальный радиус изгиба должен быть не менее пяти его наружных диаметров. При прокладке убедитесь, что рукав не будет тереться о другие элементы шасси. Вибрация сделает свое дело. Так-то да.
При эксплуатации включайте визуальный осмотр тормозных рукавов в регламент ежедневного технического обслуживания транспорта. Обращайте внимание на появление трещин, вздутий, потертостей и масляных пятен. Между нами, лучше перепроверить.
При замене никогда не используйте для ремонта тормозной системы универсальные рукава, не соответствующие ГОСТ 25736-83. Экономия в несколько сотен рублей несоизмерима с рисками. Точка.
Хранить рукава нужно в сухом помещении при комнатной температуре. Влажность ускоряет старение резины. Упаковка должна быть целостной. Коробки не стоит ставить прямо на пол. Используйте стеллажи. Соблюдение условий хранения продлевает срок годности. Встречали случаи расслоения из-за сырости. И всё.
Вопросы и ответы
Можно ли использовать рукава ГОСТ 10362 для тормозов? Нет, требования к безопасности ниже. Это запрещено правилами дорожного движения. Попытка сэкономить приведет к штрафу или аварии. Почему так? Потому что стандарты разные.
Какой срок хранения у резиновых рукавов? Обычно до 3 лет при соблюдении условий. Резина стареет со временем. Проверяйте дату изготовления перед установкой. Если есть сомнения — проведите тесты. А что если дата стерлась? Лучше не рисковать.
Где купить качественные рукава? У проверенных поставщиков с сертификатами. Запросите протоколы испытаний. Не стесняйтесь спрашивать документы. Надежность поставщика важнее небольшой экономии. Инвестиции в качество окупаются. Встречали разных поставщиков.
Нужно ли смазывать соединения при монтаже? Используйте только рекомендованные смазки. Масло может разрушить резину. Следуйте рекомендациям производителя рукавов. Для некоторых фитингов требуется сухая сборка. Вот в чём нюанс.
Заключение
ГОСТ 25736-83, несмотря на год своего выпуска, остается образцом тщательно проработанного нормативного документа. Его строгое соблюдение — это не бюрократическая процедура, а реальный инструмент обеспечения безотказности и безопасности работы пневматического тормозного оборудования. Понимание его глубинных требований позволяет принимать верные технические и коммерческие решения, избегая рисков и простоев. Инвестиции в соблюдение стандартов всегда возвращаются. Точка.
Помните, что тормозная система — это основа безопасности на дороге. Потребитель судит о перевозчике по надежности транспорта. Поломка в пути отпугнет клиентов. Поэтому внимание к деталям обязательно. Ну, вы поняли. Качество начинается с мелочей. Без вариантов.
