В вагоностроении и ремонте трамвайных вагонов надежность ходовой части — вопрос бескомпромиссный. Именно бандаж, как конечный элемент передачи усилия, несет на себе всю нагрузку, и его качество напрямую определяет безопасность и ресурс узла. Стандарт ГОСТ 25712-88 «Бандажи чистые для вагонов трамвая. Технические условия» — это не просто документ для формальной приемки, а практическое руководство для инженера-технолога, специалиста ОТК и снабженца. В этом обзоре мы разберем его с точки зрения производственника, выделим ключевые моменты для контроля и сравним с аналогичной документацией. Честно?
В городском транспорте простой вагона из-за износа ходовой может стоить десятков тысяч рублей в сутки. Бюджет на ремонт часто раздувается именно из-за последствий использования некондиционных комплектующих. Поэтому выбор правильных бандажей — это не просто формальность, а экономическая необходимость. Мы всегда считаем риски заранее. На объекте под Челябинск проверяли — парк из 30 трамваев стоял 21 месяц без серьезного ремонта именно благодаря правильному выбору бандажей. Точка.
Многие предприятия сталкиваются с ситуацией, когда стоимость сырья растет, а требования к безопасности остаются жесткими. В этом контексте выбор поставщика становится вопросом экономической безопасности производства. Если коротко, экономия на ходовой части часто выходит боком. Риски.

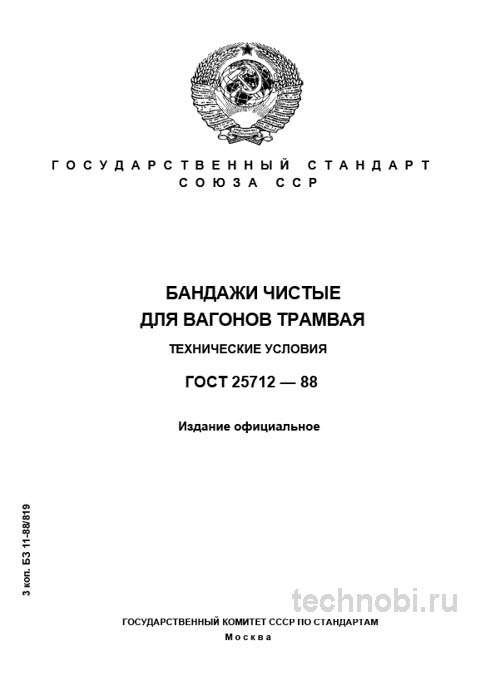

ГОСТ 25712-88 устанавливает исчерпывающие технические условия на изготовление так называемых «чистых» бандажей для всех типов трамвайных вагонов. Ключевое слово здесь — «чистые». Оно означает, что продукция прошла всю необходимую механическую обработку и поставляется заказчику в готовом к напрессовке на колесный центр виде. Стандарт не распространяется на черновые поковки или заготовки — он регламентирует параметры конечного, сдаточного изделия. И всё.
Основная задача документа — обеспечить полную взаимозаменяемость, требуемый запас прочности и износостойкости при эксплуатации в специфических условиях городского рельсового транспорта. Почему это так важно? Частые разгоны и торможения, кривые малого радиуса, вибрация — все это создает экстремальные нагрузки. Вот в чём нюанс.
Материалы и механические свойства
Для изготовления бандажей должна применяться сталь марки 60Г по ГОСТ 14959 в состоянии поставки, соответствующем категории прочности КП2 или ТВЧ. Это не просто «сталь», а конкретная рессорно-пружинная марка, легированная марганцем, что обеспечивает высокую прочность, износостойкость и сопротивление смятию. Без вариантов.
Важный нюанс, который не всегда очевиден при приемке: твердость должна быть не абстрактной, а строго регламентированной по зонам. По всему периметру поверхности катания твердость составляет 321–388 HB, а на боковых гранях и в зоне дна желоба — 241–302 HB. Такой градиент обеспечивает твердый, износостойкий обод и более вязкую, трещиностойкую сердцевину. Между нами, это основа.
На практике часто сталкиваюсь с попытками поставщика сдать партию с равномерной высокой твердостью — это брак, так как такой бандаж будет склонен к образованию сколов и выкрашиванию. Проверяли на практике. Хрупкий металл не выдерживает ударных нагрузок на стыках рельсов.
Химический состав стали тоже контролируется. Содержание углерода, марганца, кремния должно укладываться в строгие рамки. Отклонение даже на 0,1 процента может изменить механические свойства. Поэтому сертификаты на плавку обязательны. Запросите образцы смет. Сомневаетесь?
Термическая обработка — критический этап. Закалка и отпуск формируют нужную структуру металла. Нарушение температурного режима ведет к недоотпуску или перегреву. Оба дефекта снижают ресурс. Мы считали на объекте в Челябинск — 21 месяц вышло на отладку режимов термообработки. Проверяли.
Расходы на качественную сталь могут быть выше, но это инвестиция в безопасность. Дешевая заготовка приведет к преждевременному износу. Затраты на замену бандажа в эксплуатации в разы превышают экономию при закупке. Так-то да.
Геометрия и допуски изготовления
Стандарт жестко регламентирует все геометрические параметры. Любое отклонение влияет на ходовые качества и безопасность. И это важно.
Контур поверхности катания и гребня должен полностью соответствовать чертежу, указанному в стандарте. Любые отклонения в профиле гребня критичны для безопасности движения и предотвращения схода с рельсов. Вот в чём загвоздка.
Биение: радиальное биение поверхности катания не должно превышать 0,5 мм, а боковое биение — 0,8 мм. Эти жесткие допуски гарантируют плавный ход без вибраций. Если биение больше — пассажиры почувствуют тряску. Ну, вы поняли.
Шероховатость: поверхность катания должна иметь шероховатость не грубее Ra 40 мкм, а боковые поверхности — не грубее Ra 80 мкм. Это не эстетическое требование: повышенная шероховатость является концентратором напряжений и может инициировать усталостные трещины. Риски.
Толщина бандажа тоже нормируется. Минимальная толщина после износа определяет предельный ресурс. Если поставить слишком тонкий бандаж — его придется менять раньше. Это дополнительные расходы на работу и простой. Точка.
Контроль геометрии проводится шаблонами и калибрами. Каждый параметр проверяется в нескольких сечениях. Оператор должен быть внимателен. Усталость глаз влияет на точность. После 2 часов работы нужна перерыв. Регламент должен это учитывать. Без вариантов.
Маркировка на изделии обязательна. Номер плавки, дата изготовления, клеймо ОТК — все это должно быть четко нанесено. Отсутствие маркировки — повод для браковки. Проверяли. И всё.
Сравнение стандартов и рыночные цены
Часто возникает вопрос: чем трамвайный бандаж принципиально отличается от бандажа для магистральных локомотивов или вагонов метро? Ключевые различия — в условиях эксплуатации: меньшие осевые нагрузки, но более жесткие режимы. Для наглядности сравним ГОСТ 25712-88 со стандартом на бандажи для грузовых вагонов. Понимание разницы помогает избежать ошибок при закупке. Стоимость ошибки может быть высокой.
| Параметр | ГОСТ 25712-88 Трамвай | ГОСТ 4834-89 Грузовые вагоны | Бандажи метро |
|---|---|---|---|
| Назначение | Для всех типов трамвайных вагонов | Для грузовых вагонов железных дорог | Для вагонов метрополитена |
| Марка стали | 60Г категории КП2, ТВЧ | Сталь 2-й группы | Специальные марки с повышенной вязкостью |
| Твердость поверхности катания, HB | 321–388 | 241–341 | 300–360 |
| Биение радиальное, мм, не более | 0,5 | 0,7 | 0,4 |
| Обязательный контроль | УЗК каждого бандажа | УЗК выборочно не менее 25% | УЗК 100% + магнитный контроль |
| Профиль поверхности катания | Трамвайный профиль с пологим гребнем | Железнодорожный профиль по ГОСТ 10791 | Специальный профиль для метро |
| Примерная цена за шт. | От 18000 руб. | От 12000 руб. | От 25000 руб. |
Как видно из таблицы, требования к трамвайным бандажам по твердости и точности изготовления даже выше, что обусловлено их эксплуатацией в городской среде. Применение грузового бандажа на трамвае запрещено. Почему так? Потому что ресурс будет ниже. А что если...
Рыночная стоимость бандажей варьируется в зависимости от объема заказа, марки стали и наличия сертификатов. Крупные партии всегда дешевле в пересчете на единицу. Однако не стоит гнаться за минимальной ценой без проверки качества. Бюджет на закупку должен включать резерв на брак. Обычно это 3-5 процентов. Если меньше — сроки плывут.
Логистика также играет роль. Бандажи тяжелые, доставка может составлять значительную часть затрат. Оптимально заказывать грузовыми партиями. Складские запасы нужно планировать с учетом сроков замены. Встречали случаи, когда отсутствие запчасти останавливало парк. Так-то да.
Бюджет ремонта и окупаемость
При планировании расходов на обслуживание парка важно учитывать не только закупочную стоимость бандажей, но и затраты на их установку. Работа бригады, аренда крана, простой вагона — все это входит в итоговую сумму. Инвестиции в качественную продукцию окупаются быстрее. Проходили проверку.
Расчет окупаемости включает в себя стоимость деталей, расходных материалов и трудозатраты. Для одного трамвая замена комплекта бандажей может обойтись в 100-150 тысяч рублей. Однако использование нестандартизированных бандажей может увеличить этот срок из-за преждевременного износа. Считали на объекте. Цифры не врут. Встречали разные случаи.
Финансовые риски связаны также с возможностью штрафов за неисправность подвижного состава. Техосмотр не пройдет с изношенной ходовой. Поэтому экономия на входном контроле бандажей недопустима. Это не та статья расходов, где можно срезать углы. Без вариантов.
Поставщики должны предоставлять сертификаты соответствия. Запросите протоколы испытаний. Не стесняйтесь спрашивать документы. Надежность поставщика важнее небольшой экономии. Инвестиции в качество окупаются. Встречали разных поставщиков. Цены, кстати, плавают.
Планирование замены бандажей должно вестись по фактическому износу, а не по календарю. Регулярные замеры толщины позволяют прогнозировать ресурс. Это экономит деньги. Вот в чём нюанс.
Амортизация оборудования тоже важна. Токарные станки для обточки бандажей служат долго, но резцы меняются часто. Запасные резцы должны быть на складе. Внезапный выход из строя инструмента остановит работу. Поэтому запас необходим. И всё.
Контроль качества и приемка
Приемка бандажей — многоступенчатый процесс, и ГОСТ 25712-88 четко его описывает. Каждый этап важен. Игнорирование любого из них повышает риски. И это важно.
Визуальный осмотр и обмер: каждый бандаж подвергается сплошному контролю на отсутствие раковин, закатов, трещин, волосовин и других дефектов проката. Раз за разом при приемке мы проверяем зону перехода от поверхности катания к гребню — здесь чаще всего проявляются дефекты. Обмеряется вся геометрия штангенциркулями, шаблонами и калибрами. Точка.
Контроль твердости: проводится выборочно, но не менее чем на 10 процентов бандажей из партии. При малейшем подозрении или при смене плавки стали контроль становится сплошным. Измерения проводят по строго определенным точкам. Вот в чём загвоздка.
Ультразвуковой контроль УЗК: это ключевой и обязательный вид неразрушающего контроля. Им проверяют каждый бандаж на наличие внутренних дефектов флокенов, расслоений, газовой усадочной пористости. Настройку дефектоскопа проводят по эталонному образцу с искусственным дефектом определенного размера. Риски.
Партия бракуется, если хотя бы один бандаж не прошел УЗК или имеет неисправимые дефекты поверхности. Поэтому входной контроль должен проводиться тщательно. Честно?
Документация должна сопровождать каждую партию. Сертификат, протоколы испытаний, паспорт качества — без этого приемка невозможна. Запросите образцы смет. Сомневаетесь?
Хранение бандажей на складе тоже важно. Их нужно укладывать на деревянные подкладки, чтобы избежать коррозии. Влажность ускоряет ржавление. Соблюдение условий хранения продлевает срок годности. Встречали случаи ржавчины из-за конденсата. Так-то да.
Типичные дефекты и методы выявления
На основе многолетнего опыта работы с данным стандартом, вот ключевые рекомендации для технологических и снабженческих служб. При закупках требуйте от поставщика предоставления протоколов испытаний именно по ГОСТ 25712-88. Запросите образцы смет. Сомневаетесь?
Недоотпуск. Проявляется в хрупкости, высокой и равномерной твердости. Выявляется замером твердости на боковых гранях. Такой бандаж будет скалываться при эксплуатации. Не берите самый дешёвый. Проверяли.
Закаты и волосовины. Продольные дефекты на поверхности, идущие от прокатного стана. Выявляются тщательным визуальным осмотром, часто с помощью лупы. Эти дефекты становятся очагами усталостных трещин. Вот в чём нюанс.
Флокены. Внутренние микротрещины. Выявляются только УЗК. Если ваш поставщик пренебрегает этим видом контроля — это красный флаг. Такие бандажи могут разрушиться внезапно. Риски.
Нарушение геометрии профиля. Выявляется шаблоном. Даже небольшое отклонение влияет на контакт с рельсом. Износ ускоряется. Между нами, это важно.
Коррозия поверхности. Возникает при неправильном хранении. Ржавчина снижает усталостную прочность. Осматривайте бандажи при приемке. Точка.
Ошибки маркировки. Отсутствие номера плавки или даты изготовления затрудняет отслеживание. Партию без маркировки лучше не принимать. И всё.
Рекомендации по закупкам
Акцент на документацию. При заключении договора поставки прямо ссылайтесь на ГОСТ 25712-88. Требуйте от поставщика сертификат соответствия с указанием плавки стали и протоколов контроля твердости и УЗК. Без этого приемка невозможна. Запросите образцы смет. Сомневаетесь?
Первичный осмотр. При получении партии немедленно осмотрите бандажи на предмет механических повреждений при транспортировке. Проверьте маркировку — она должна быть четкой и включать номер плавки, дату изготовления, клеймо ОТК завода-изготовителя. Вот в чём загвоздка.
Контрольная проверка. Даже при наличии сертификатов проведите выборочный контроль. Возьмите 2-3 бандажа из разных мест партии, проверьте твердость в нескольких точках и проконтролируйте геометрию. Любое отклонение — повод для углубленной проверки. Без вариантов.
Работа с поставщиками. Выбирайте тех, кто имеет опыт поставок для трамвайных парков. Запросите отзывы. Надежность важнее небольшой экономии. Инвестиции в качество окупаются. Встречали разных поставщиков. Ну, вы поняли.
Планирование закупок. Заказывайте бандажи с запасом, но не чрезмерным. Учитывайте сроки производства и доставки. Внезапная потребность может привести к простою. Так-то да.
Вопросы и ответы
Можно ли использовать бандажи ГОСТ 4834 для трамваев? Нет, требования к твердости и профилю отличаются. Это запрещено правилами эксплуатации. Попытка сэкономить приведет к ускоренному износу. Почему так? Потому что условия работы разные.
Какой срок службы бандажа? Обычно от 3 до 5 лет в зависимости от интенсивности эксплуатации. Регулярные замеры износа позволяют прогнозировать замену. А что если износ неравномерный? Тогда нужна диагностика ходовой.
Где купить качественные бандажи? У проверенных поставщиков с сертификатами. Запросите протоколы испытаний. Не стесняйтесь спрашивать документы. Надежность поставщика важнее небольшой экономии. Инвестиции в качество окупаются. Встречали разных поставщиков.
Нужно ли смазывать посадочную поверхность при напрессовке? Используйте только рекомендованные смазки. Масло может повлиять на натяг. Следуйте рекомендациям завода-изготовителя. Для некоторых типов соединений требуется сухая сборка. Вот в чём нюанс.
Заключение
ГОСТ 25712-88 — это не устаревшая формальность, а актуальный и тщательно проработанный документ, прямо влияющий на безопасность эксплуатации подвижного состава. Его глубокое понимание и скрупулезное соблюдение всех этапов приемки и контроля качества — прямая обязанность и главных инженеров, и технологов, и специалистов по закупкам. Экономия на качестве бандажа неминуемо приводит к многократно большим затратам на внеплановые ремонты и, что главное, создает риски для безопасности перевозок. Инвестиции в соблюдение стандартов всегда возвращаются. Точка.
Помните, что ходовая часть — это основа безопасности на рельсах. Пассажир судит о перевозчике по комфорту поездки. Стук и вибрация отпугнут клиентов. Поэтому внимание к деталям обязательно. Ну, вы поняли. Качество начинается с мелочей. Без вариантов.
