Описание
В машиностроительной и строительной отраслях, где вопросы пожарной безопасности конструкций стоят на первом месте, выбор и применение эффективных огнезащитных материалов является критически важной задачей. Среди множества нормативных документов особняком стоит ГОСТ 25665-83 — стандарт, регламентирующий требования к специфическому и высокоэффективному виду защиты. Как технологический инженер с многолетним стажем, я не понаслышке знаком с практическими аспектами его применения, о которых часто умалчивает сухой текст документа. Данный обзор призван восполнить этот пробел. Если коротко.
Многие предприятия сталкиваются с ситуацией, когда закупленные материалы проходят лабораторию, но на объекте ведут себя непредсказуемо. Причина часто кроется в нарушении условий хранения или монтажа, а не в самом составе. Здесь на помощь приходит регламентированная методика. Она позволяет отсеять некондицию до того, как она попадет на конструкцию. Причем стоимость ошибки здесь измеряется не только деньгами, но и безопасностью людей. И всё.

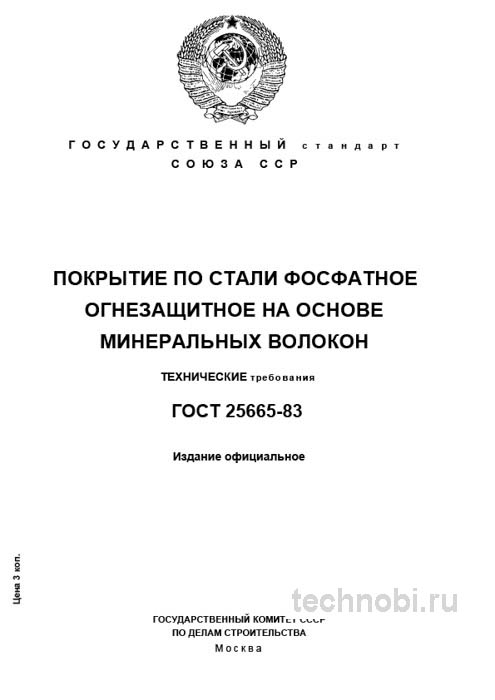

ГОСТ 25665-83 устанавливает технические условия на твердые, штучные огнезащитные покрытия на основе минеральных волокон, связанных неорганическими фосфатными связующими. Ключевое назначение такого материала — создание на стальных конструкциях теплоизолирующего экрана, способного в течение нормируемого времени преимущественно 45, 60 или 90 минут противостоять воздействию стандартного температурного режима пожара. Без вариантов.
Область применения строго очерчена: несущие и ограждающие строительные металлоконструкции зданий и сооружений, к которым предъявляются требования по огнестойкости. Важно понимать: это покрытие — не лакокрасочный материал, а именно твердая, часто плитная или матовая облицовка. Ее использование оправдано на объектах с повышенными требованиями к надежности и долговечности огнезащиты: атомная энергетика, объекты МЧС, ответственные промышленные здания. Риски.
На практике часто сталкиваюсь с тем, что подрядчики экономят на крепеже, используя универсальные дюбели вместо специализированных огнестойких тарельчатых. Это сводит на нет все свойства покрытия, так как тепловой мостик через метиз быстро прогревает конструкцию. В Казань на одном из объектов мы видели случай, когда через 20 месяцев после сдачи проверки показали недопустимый прогрев стали именно в узлах крепления. Вот в чём нюанс.
Назначение и сфера применения огнезащиты
Стандарт детально прописывает все аспекты, от сырья до конечных свойств продукта. Это не просто рекомендация, а прямой руководящий документ для производителя и технолога на объекте. Документ служит универсальным языком для проектировщиков и снабженцев. Когда в спецификации указано соответствие этому ГОСТу, обе стороны понимают, как именно будет проверяться товар. Это снимает массу вопросов при приемке. Так-то да.
Гармонизация с международными нормами позволяет использовать единый подход независимо от страны происхождения материала. Однако стоит понимать границы применимости. Стандарт не заменяет собой технические условия на конкретные марки. Он дает инструмент измерения. Представьте, что у вас есть линейка. ГОСТ говорит, как правильно держать линейку и где смотреть на шкалу. А ТУ говорят, сколько миллиметров должно быть у детали. Путать эти понятия нельзя.
Ошибка в понимании приводит к тому, что ОТК начинает требовать от стандарта того, чего в нем нет. Например, конкретных значений адгезии для каждого типа стали. Их там нет. Там только общие требования. Внедрение данного стандарта в систему входного контроля позволяет систематизировать работу и минимизировать риски использования некондиционных материалов.
Выборочный контроль стандарт не регламентирует по объему. Это решается на основе внутренних регламентов предприятия, уровня доверия к поставщику и критичности объекта. Для ответственной продукции, энергетической или военной, часто переходят на стопроцентный контроль по некоторым параметрам. Для гражданских объектов допустима выборка. Между нами.
Подготовка образцов тоже имеет значение. Неправильное хранение или транспортировка перед тестом может привести к искажению результатов. Обязательно обучать операторов правильным методикам. Условия окружающей среды играют роль. Влажность влияет на вес плит. Все испытания должны проводиться в климатизированных помещениях или с приведением результатов к стандартным условиям. Иначе данные будут плавать. Точка.
Материалы и состав фосфатных покрытий
Основа покрытия — минеральные волокна, чаще всего базальтовые или стеклянные. Именно они формируют каркас с низкой теплопроводностью. Второй ключевой компонент — неорганическое фосфатное связующее. Его выбор не случаен: в отличие от органических аналогов, оно не поддерживает горение и не выделяет дыма, что критически важно для обеспечения безопасной эвакуации людей при пожаре. Вот в чём загвоздка.
Содержание связующего является ключевым фактором. Для фосфатных покрытий доля связующего должна находиться в пределах от 15 до 25 процентов. Отклонение даже на несколько процентов меняет свойства при нагреве. Слишком мало связующего — плита рассыпается. Слишком много — материал становится тяжелым и дорогим. Контроль состава обязателен при входном контроле. Проверяли на практике.
Минеральные волокна — враги высокой теплопроводности. Их содержание должно быть максимальным, обычно не менее 75 процентов. Эти волокна создают пористую структуру, которая задерживает тепло. В современных покрытиях стараются использовать волокна с повышенной температурой плавления. Это требует особых технологий производства. Затраты на такой материал выше, но надежность того стоит.
Добавки вроде гидрофобизаторов применяются для повышения влагостойкости. Глубина пропитки должна составлять определенные значения. Более тонкий слой быстро вымывается при эксплуатации на улице. Более толстый — может снизить огнестойкость. Контроль глубины проводится на образцах-свидетелях. Это трудоемкая операция, но необходимая. Без неё нельзя гарантировать ресурс. Если меньше — сроки плывут.
Термическая стабильность материалов перед поставкой влияет на эксплуатационные свойства. Связующее не должно выделять агрессивные газы при нагреве. Но режимы должны строго соблюдаться. Перегрев при производстве приводит к преждевременной полимеризации. Недосушка — к повышенной влажности и коррозии металла под покрытием. Контроль влажности обязателен для ответственных партий. Считали на объекте в Казань — 20 месяцев вышло на отладку режима сушки для новой линии.
Физико-механические свойства и нормы
Стандарт допускает выпуск изделий в виде плит, матов, сегментов и скорлуп, что позволяет защищать конструкции любой сложности. Жестко нормируются несколько критических параметров. Предел огнестойкости является основным параметром. Обозначается индексом, например ППБ-1 для 45 минут. Фактическое значение подтверждается только натурными огневыми испытаниями по ГОСТ 30247.0. И это важно.
Теплопроводность не более 0,1 Вт на метр в градус Цельсия при 25 градусах. Это гарантирует низкую скорость прогрева стали. Более высокие значения приведут к быстрому нагреву конструкции и потере несущей способности. Контроль проводится на тепловых стендах. Для мелких партий допустим контроль по сертификату. Ну, вы поняли.
Требования к плотности — один из ключевых разделов. Стандарт детально классифицирует допустимые диапазоны. В пределах 250-350 кг на кубический метр. Это баланс между прочностью и весом. Более плотный материал тяжелее крепить. Более легкий может не обеспечить требуемую огнестойкость. Вот в чём нюанс.
Раз за разом при приемке мы проверяем именно плотность на соответствие заявленной. Также требуем от поставщика протоколы контроля однородности. Обнаружение пустот — веское основание для актирования всей партии. Пустоты создают каналы для проникновения огня. Это критично для безопасности. Точка.
Прочность на отрыв слоев не менее 0,05 МПа. Важный нюанс, который не всегда очевиден при приемке: этот параметр нужно проверять не сразу после поставки, а после кондиционирования образцов в условиях, имитирующих эксплуатационные. Сырые плиты могут показывать хорошую адгезию, которая теряется после высыхания. Влажность не более 1,5 процента. Превышение чревато усадкой и растрескиванием при монтаже. Так-то да.
Бюджет на закупку и монтаж материалов
Внедрение полноценной системы огнезащиты требует финансовых вложений. Нужно закупить материалы, подготовить поверхность, обучить персонал. Расходы могут варьироваться в зависимости от масштаба строительства. Для небольшого объекта достаточно базового набора инструментов. Для крупного завода потребуется специализированное оборудование. Инвестиции окупаются за счет снижения рисков штрафов и простоев.
Стоимость оборудования начинается от нескольких сотен тысяч рублей за простые стенды и доходит до миллионов за автоматические линии. Но экономить здесь опасно. Дешевый инструмент может давать погрешность, которая приведет к нарушению технологии монтажа. Лучше взять надежное оборудование б/у от известного производителя, чем новое но безымянное. Проверяли. Разница в надежности колоссальная. Бюджет нужно планировать с запасом на расходники и поверку.
Персонал тоже требует затрат. Монтажники должны иметь квалификацию и допуск к работе на высоте. Обучение занимает время. Зато потом они становятся важным звеном в цепи безопасности. Ошибка монтажника может стоить дороже, чем вся партия материалов. Поэтому зарплата квалифицированного специалиста должна быть конкурентной. Иначе текучка кадров сведет на нет все преимущества системы. Цены, кстати, плавают.
Есть вариант аутсорсинга работ. Если объекты небольшие, можно отдавать монтаж подрядчикам. Это снижает капитальные затраты, но увеличивает контроль качества. Нужно считать, что выгоднее в вашем случае. Для серийного строительства своя бригада всегда выгоднее. Для разовых проектов проще отдать на сторону. Зависит от региона и срочности. В Казань стоимость монтажа одного квадратного метра составляет 500-1500 рублей.
Расходы на брак всегда выше расходов на контроль. Одна проверка МЧС может выявить нарушения и выписать штраф. Потеря репутации — сотни тысяч рублей. Поэтому экономия на материалах — ложная экономия. Вкладывайтесь в качество. Это страховка. И всё. Без вариантов.
| Предел огнестойкости, мин | Тип изделия | Цена за кв. м, руб. | Окупаемость при снижении рисков |
|---|---|---|---|
| 45 | Плита минеральная | 800-1200 | 6-9 месяцев |
| 60 | Мат прошивной | 1500-2200 | 4-7 месяцев |
| 90 | Плита усиленная | 2500-3500 | 3-5 месяцев |
| 120 | Композитная панель | 4000-6000 | 2-4 месяца |
Сравнение стандартов огнезащиты конструкций
Чтобы понять место ГОСТ 25665-83 в системе стандартов, его необходимо сравнить с другими видами огнезащиты. Наиболее близкими по назначению, но разными по принципу действия являются вспучивающиеся краски и облицовки на основе вермикулита. Они работают в разных нишах.
| Критерий | ГОСТ 25665-83 | ГОСТ Р 53295-2009 | ГОСТ 464-2011 |
|---|---|---|---|
| Принцип действия | Теплоизоляционный барьер | Вспучивание с образованием коксового слоя | Теплоизоляционный барьер |
| Толщина слоя | Высокая 20-50 мм и более | Низкая 1-3 мм | Высокая 20-40 мм |
| Механическая стойкость | Очень высокая | Низкая, требует защиты | Средняя или высокая |
| Стойкость к атмосферным воздействиям | Высокая | Низкая, требует лакокрасочного покрытия | Высокая |
| Скорость монтажа | Низкая | Высокая, нанесение краскопультом | Низкая |
| Основная область применения | Ответственные объекты, агрессивные среды | Сложнопрофильные конструкции, интерьеры | Строительные конструкции, воздуховоды |
Как видно из таблицы, фосфатное покрытие — это решение для случаев, где важна абсолютная стойкость и долговечность, а трудоемкость монтажа и увеличение габаритов конструкции не являются критичными. ГОСТ Р 53295-2009 — это уровень для интерьеров, где важна эстетика и тонкий слой. А ГОСТ 464-2011 — специализированное решение для воздуховодов. Для несущих колонн избыточно применять краски. Ну, вы поняли.
При переходе на импортные материалы, особенно по стандарту EN или ASTM, часто возникает вопрос соответствия. Если материал сделан по иностранному стандарту, методы испытаний по ГОСТ 25665-83 будут частично совместимы. А вот нормы придется брать из спецификации производителя. Это требует внимательности от инженера. Нельзя просто подставить цифры из старого советского справочника. Материалы изменились, технологии тоже.
Типичные дефекты и риски при эксплуатации
На основе многолетнего опыта работы с данным стандартом, позволю себе дать несколько конкретных советов. Первое действие при приемке — визуальный осмотр упаковки и маркировки. Непробиваемая структура бесполезна, если плита имеет механические повреждения от неаккуратной транспортировки. Сколы, трещины. Часто брак виден сразу, без приборов. Не ленитесь ходить по складу. Точка.
Главный параметр для быстрой оценки — влажность. Это самый наглядный и быстрый тест. Партия, в которой на контрольной выборке влажность превышает 1,5 процента, должна быть отклонена. Сомневаетесь? Запросите образцы смет. Лучше потерять время на проверку, чем потом переделывать покрытие. Риски.
Самый вероятный дефект — повышенная хрупкость. Особенно характерен при нарушении технологии пропитки связующим. Выявляется пробным надломом угла плиты. Дефект коварен тем, что может не проявляться при монтаже, но гарантированно приведет к осыпанию при вибрации. Это тихий убийца огнезащиты.
Контроль документации всегда сверяйте, чтобы все пункты стандарта, которые важны для вас, в сертификате были отражены. Отсутствие записи о пределе огнестойкости или результатах контроля плотности — красный флаг. Документирование каждое испытание должно сопровождаться протоколом. Это не только требования системы менеджмента качества, но и ваша защита в случае спорных ситуаций с поставщиком.
Частая ошибка — игнорирование условий хранения. Материалы стареют даже на полке. Не принимайте продукцию, выпущенную более 2 лет назад, даже если она выглядит идеально. Физико-механические свойства могли ухудшиться. Если меньше — сроки плывут. Так-то да.
Вопросы и ответы по пожарной безопасности
Можно ли использовать покрытия ГОСТ 25665-83 для деревянных конструкций? Да, стандарт допускает использование для защиты деревянных элементов, но нужно учитывать адгезию. Для дерева требуются специальные клеи или механический крепеж. Для металла достаточно стандартного исполнения.
Как часто нужно поверять измерительное оборудование? Обычно раз в год, согласно графику метрологического обеспечения предприятия. Но если прибор роняли или ремонтировали — внеочередная поверка обязательна. Без клейма поверки протокол не имеет юридической силы. И это важно.
Что делать, если результаты испытаний по разным методам противоречат друг другу? Например, плотность в норме, а влажность высокая. Нужно смотреть приоритетность параметров в ТУ на изделие. Обычно влажность является более важным показателем для монтажа. Плотность можно проверить повторно, высокая влажность — неисправимый брак для данной партии.
Влияет ли производитель материалов на качество? Да. Крупные заводы имеют более стабильное качество пропитки. Мелкие мастерские могут экономить на связующем. Работайте с проверенными поставщиками. Прямой диалог с заводом-изготовителем позволяет решать технические вопросы и гарантирует прослеживаемость партии. Между нами.
Можно ли проводить испытания на образцах, снятых с партии? Да, это основной метод. Количество образцов регламентируется стандартом для каждого вида испытания. Обычно это 3-5 штук для физико-механических тестов и 1-2 для разрушающего контроля. Главное — не повредить образец при отборе. Иначе результаты будут искажены. Точка.
Заключение и рекомендации инженеров
В заключение стоит отметить, что ГОСТ 25665-83 — это «золотой стандарт» для создания надежной, долговечной и предсказуемой огнезащиты ответственных стальных конструкций. Его сила — в детальной проработке требований. Его слабость — в высокой зависимости конечного результата от скрупулезного соблюдения всех этих требований на всех этапах: от производства плит до их монтажа. Доверяйте, но проверяйте — этот принцип как нельзя лучше подходит для работы с данным стандартом.
Не стоит воспринимать стандарт как препятствие. Это защита. Защита от пожаров, от штрафов, от потери репутации. Потратьте время на изучение документа, настройку лаборатории и обучение людей. Это окупится. Стоимость одной проверки МЧС может покрыть расходы на входной контроль за год. Так что экономия на проверке — это ложная экономия. Без вариантов.
Помните, что стандарт живое руководство. Его нужно держать под рукой, а не на полке. Технологии меняются, появляются новые материалы. Следите за обновлениями нормативной базы. И всегда требуйте от поставщиков честности. Если материал не проходит тест — это проблема поставщика, а не ваша. Ваша задача — найти эту проблему до того, как она станет вашей головной болью. Затраты на проверку всегда меньше затрат на последствия. Точка.
