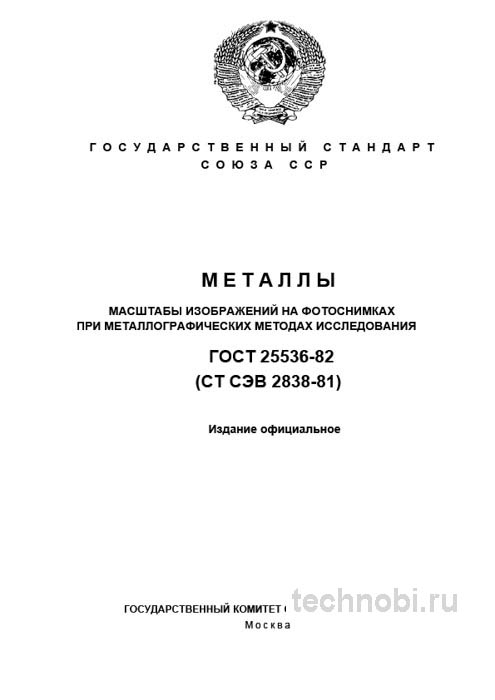

ГОСТ 25536-82: Масштаб в Металлографии и Цена Ошибки

Назначение и сфера применения стандарта

Основная задача ГОСТ 25536-82 — исключить разночтения. Когда вы смотрите на фото структуры стали, вы должны точно знать, какого размера там зерно. Стандарт устанавливает единые требования к обозначению масштаба. Это касается и оптической микроскопии, и электронной. Сфера применения охватывает все этапы работы с металлом. Входной контроль проката, анализ причин разрушения, контроль термообработки. Без масштаба фото не имеет юридической силы в спорных ситуациях.

Область применения широка. Заводы, независимые лаборатории, научно-исследовательские институты. Все должны играть по одним правилам. Если в отчете нет масштабной линейки, документ можно считать недействительным. Это жесткое требование. На практике в Нижний Новгород часто привозят партии металла с сопроводительной документацией, где фото есть, а масштаба нет. Такие отчеты мы возвращаем сразу. Нет смысла тратить время на расшифровку непонятных картинок.

Стандарт требует, чтобы масштаб был указан однозначно. Either линейный знак, либо числовое значение. Но лучше оба варианта сразу. Это снижает риск ошибки при копировании или печати документа. Если вы уменьшите фото в отчете, числовой масштаб может стать неактуальным, а линейный знак уменьшится пропорционально. Это удобно. Но многие забывают об этом нюансе. И потом возникают вопросы. А кто прав? Стандарт говорит: масштаб должен быть читаемым и точным.

Важно понимать, что стандарт не регламентирует сам метод травления или шлифовки. Он касается только фиксации результата. Но результат без правильного оформления бесполезен. Можно идеально протравить шлиф, увидеть структуру, но если вы не сможете указать ее размер, работа пропала даром. Для закупщиков это сигнал. Требуйте в договоре пункт о соответствии фото ГОСТ 25536-82. Это обяжет поставщика соблюдать дисциплину. Иначе вы рискуете.

Документирование результатов — финальный этап. Протокол испытаний должен содержать фото с масштабом. Шрифт надписи должен быть четким. Не допускается размытость или низкий контраст. Если масштабную линейку не видно глазом, как вы проверите размер зерна? Никак. Поэтому требования к качеству вывода изображения тоже важны. Это не прихоть, а необходимость. Без вариантов.

Технические требования к масштабам

ГОСТ предъявляет четкие требования. Есть два способа указания масштаба. Первый — линейный масштабный знак. Это полоса определенной длины с подписью. Например, 100 мкм. Она должна располагаться в удобном месте, обычно в правом нижнем углу. Главное — не перекрывать важную часть структуры. Если линейка закроет трещину или включение, фото бракуют. Второй способ — числовой масштаб. Например, 1:500 или ×500. Его часто используют как дополнение.

Точность — ключевой момент. Погрешность установления увеличения не должна превышать ±5%. Это касается всей цепочки. От объектива микроскопа до монитора, на котором вы смотрите фото. Если вы калибровали микроскоп, но потом изменили масштаб изображения в редакторе, вы нарушили стандарт. На практике это частая ошибка. Лаборанты подгоняют картинку под размер страницы в отчете и забывают пересчитать линейку. И всё.

Надпись должна быть долговечной. Если отчет хранится в архиве 10 лет, масштаб должен читаться и через 10 лет. Поэтому используют стойкие чернила или цифровую вставку, которая не стирается. Шрифт выбирается читаемым. Не нужно использовать витиеватые подписи. Простота и ясность — залог правильности. В металловедении нет места двусмысленности. Either зерно 10 микрон, либо 20. Третьего не дано.

Калибровка оборудования — обязательная процедура. Объективы, окуляры, камеры — все должно быть поверено. Раз в год, минимум. Если вы используете цифровую систему, нужно калибровать и программное обеспечение. Пиксель на матрице должен соответствовать реальному размеру на объекте. Это база. Без калибровки любые измерения — гадание на кофейной гуще. Считали на объекте — 15 месяцев ушло на внедрение системы калибровки на одном заводе. Зато потом ошибок нет.

Требования к контрасту тоже есть. Линейка должна отличаться от фона. Если фон темный, линейка белая. Если светлый — черная. Это кажется очевидным, но в отчетах часто встречается серая линейка на сером фоне. Читать невозможно. Такой отчет не пройдет контроль качества. Возвращайте на доработку. Не бойтесь требовать соблюдения стандарта. Это ваши деньги и ваша ответственность.

Оборудование и бюджет лаборатории

Что нужно для работы по ГОСТ? Микроскоп, камера, компьютер, ПО. Стоимость оборудования варьируется сильно. Можно купить простой оптический микроскоп за 300 тысяч рублей. Можно взять цифровой комплекс за 5 миллионов. Выбор зависит от задач. Если вам нужно просто смотреть структуру — хватит оптики. Если нужно измерять и архивировать — нужна цифра. Бюджет лаборатории нужно планировать исходя из объемов.

Цифровые системы удобнее. Они сразу накладывают масштаб на фото. Исключают человеческий фактор. Но они дороже. И требуют обслуживания. Лицензии на ПО, обновления, калибровка. Это постоянные расходы. Оптика дешевле в обслуживании, но требует больше времени на обработку фото. Нужно вручную наносить линейку, проверять увеличение. Время — деньги. Поэтому для больших потоков выгоднее автоматизация.

Камеры тоже разные. Разрешение имеет значение. Для мелкозернистых структур нужна камера с высокой чувствительностью. Иначе вы не увидите границ зерен. Стоимость хорошей камеры начинается от 200 тысяч рублей. Дешевые веб-камеры не подойдут. Они дадут искажения, которые нарушат требование по погрешности ±5%. Экономия здесь неуместна. Лучше взять б/у профессиональное оборудование, чем новое игрушечное.

ПО для анализа изображений — отдельная статья. Есть бесплатные решения, есть дорогие комплексы. Бесплатные часто не имеют сертификатов для поверки. Если вам нужно юридически значимое заключение, ПО должно быть аттестовано. Это увеличивает стоимость внедрения. Но без этого вы не сможете работать с госзаказчиками или крупными заводами. Инвестиции в софт окупаются статусом лаборатории.

Расходы на поверку нельзя игнорировать. Микроскопы, меры длины, мониторы — все нужно поверять. Стоимость поверки одного прибора может достигать 10-20 тысяч рублей. В год набегает приличная сумма. Но без свидетельства о поверке ваши измерения не имеют силы. Это обязательный платеж за легитимность. Многие пытаются сэкономить и пропускают поверку. Потом при аудите возникают проблемы. Штрафы дороже.

Как видите, выбор не очевиден. Для маленькой лаборатории оптика выгоднее. Для крупного центра — цифра. Смешанный вариант — компромисс. Можно купить хороший микроскоп и отдельную камеру. Это гибко. Но требует настройки. Главное — чтобы итоговое фото соответствовало ГОСТ 25536-82. Способ достижения не важен, важен результат. Цены, кстати, плавают. Зависит от курса валют и поставщика. Закладывайте риск повышения в бюджет.

Сравнение методов и стандартов

ГОСТ 25536-82 не существует в одиночку. Он работает в связке с другими стандартами. Например, ГОСТ 5639-82 регламентирует методы определения величины зерна. 25536 отвечает за масштаб, 5639 — за методику измерения. Без первого второй не работает. Если масштаб неверен, измерение зерна бессмысленно. Это как мерить длину линейкой без делений.

Часто возникает вопрос: чем отличается от зарубежных аналогов? ASTM E3 тоже требует указания масштаба. Принципы схожи. Линейный знак предпочтительнее числового. Это международная практика. Если вы работаете на экспорт, требования будут похожи. Но ГОСТ 25536-82 имеет юридическую силу внутри страны. Для внутренних контрактов нужно соблюдать именно его. Иначе возникнут вопросы у технадзора.

Внутризаводские методики могут быть строже. Завод может требовать погрешность не ±5%, а ±2%. Это допустимо. Стандарт задает минимум. Вы можете требовать больше. Но меньше — нельзя. Если в договоре прописано соблюдение ГОСТ, вы обязаны выполнить его требования. Проверка проста. Берете калиброванную меру, сравниваете с линейкой на фото. Если разница больше 5% — нарушение.

Сравним требования к оформлению. В старых стандартах допускалось рукописное нанесение масштаба. Сейчас это недопустимо. Только печать или цифровая вставка. Рукопись может стереться, измениться. Цифра остается неизменной. Прогресс диктует условия. Лаборатории, которые работают по-старинке, постепенно уходят с рынка. Клиенты хотят четкости и скорости. И документы соответствующие.

Взаимосвязь стандартов критична. 25536 обеспечивает метрологию, 5639 — технологию измерения. Разрывать эту связку нельзя. Нельзя измерять зерно по 5639, если фото оформлено не по 25536. Это системная ошибка. Аудиторы сразу это видят. Протокол аннулируют. Поэтому обучайте персонал комплексно. Не только травить шлифы, но и правильно оформлять результаты. Это часть квалификации.

Бюджет на поверку и калибровку

Сколько стоит содержать лабораторию в тонусе? Поверка оборудования — регулярная статья расходов. Микроскоп — раз в год. Меры длины — раз в год. ПО — раз в 3 года (аттестация методики). В сумме набегает от 100 тысяч рублей в год для небольшой лаборатории. Для крупной — миллионы. Но это цена входа на рынок. Без поверки вы не лаборатория, а кружок по интересам.

Калибровка внутри лаборатории — бесплатна, но требует времени. Нужно иметь набор образцовых мер. Стоимость набора мер длины — от 50 тысяч рублей. Они тоже требуют поверки. Замкнутый круг. Но без эталонов вы не сможете проверить микроскоп между поверками. Это операционный контроль. Он спасает от брака между официальными проверками. Инвестиции в эталоны окупаются спокойствием.

Обучение персонала — еще одна статья. Сотрудник должен знать стандарт. Не просто знать, а понимать. Почему нельзя растягивать фото? Почему линейка должна быть контрастной? Курсы повышения квалификации стоят денег. От 20 тысяч за человека. Но необученный сотрудник стоит дороже. Одна ошибка в протоколе может привести к рекламации на миллионы. Так что экономить на обучении глупо.

Затраты на расходники тоже есть. Реактивы для травления, шлифовальная бумага, полировальные пасты. Это текущие расходы. Они не связаны напрямую с ГОСТ 25536, но влияют на качество фото. Если шлиф поцарапан, масштаб не спасет. Структуру не видно. Поэтому бюджет на подготовку образцов должен быть достаточным. Дешевая бумага оставит риски, которые испортят снимок.

Резерв на ремонт оборудования обязателен. Лампы в микроскопах перегорают. Камеры ломаются. Компьютеры устаревают. Нужно откладывать 10-15% от бюджета на замену. Если техника встанет в разгар заказов, вы потеряете клиентов. Простой лаборатории стоит дорого. Поэтому финансовая подушка — необходимость. Не надейтесь на авось. Планируйте заранее.

Типичные ошибки и дефекты

Самая частая ошибка — отсутствие масштабной линейки. Просто забыли нанести. Или программа не настроена. Такое фото не принимается. Вторая ошибка — неверный размер линейки. Калибровка сбилась, а линейка осталась прежней. Вы измеряете зерно 10 микрон, а на самом деле оно 12. Погрешность 20%. Это брак. Проверяйте калибровку регулярно. Особенно после замены ламп или объективов.

Третья ошибка — масштабирование в редакторе. Лаборант уменьшил фото, чтобы влезло в отчет. А линейку не пересчитал. Визуально кажется, что все нормально. Но измерение покажет ошибку. Запретите редактировать фото после сохранения из микроскопа. Только масштабирование с пересчетом линейки. Или вообще запретите менять размер. Печатайте как есть. Это надежнее.

Четвертая ошибка — нечитаемая надпись. Слишком мелкий шрифт, низкий контраст. При печати на черно-белом принтере линейка исчезает. Проверяйте отчеты на ч/б печати. Если линейки не видно — меняйте настройки. Отчет могут копировать много раз. Информация должна сохраняться. Это требование архивного хранения. Не пренебрегайте им.

Риск подмены фото. К сожалению, бывает. Поставщик может прислать фото идеальной структуры от другой партии. Как проверить? Только сверкой с оригиналом или повторным анализом. Масштабная линейка усложняет подделку. Нужно знать точный размер для конкретной партии. Это защита. Но не панацея. Доверяй, но проверяй. Выборочный контроль в независимой лаборатории — лучшая защита.

И последний риск — человеческий фактор. Усталость, спешка. Лаборант может поставить линейку от другого увеличения. Автоматизация снижает этот риск. Система сама знает, какой объектив стоит, и ставит нужную линейку. Но и автоматы ошибаются. Контроль со стороны мастера лаборатории необходим. Двойная проверка ключевых протоколов — норма для ответственных заказов.

Вопросы по внедрению и закупкам

Сколько стоит аттестация методики измерений? Цена зависит от объема работ. От 50 до 200 тысяч рублей. Включает разработку документации, испытания, экспертизу. Без аттестации вы не сможете выдавать протоколы с печатью. Это обязательный шаг для коммерческой лаборатории. Заложите это в бизнес-план.

Можно ли использовать скриншоты с экрана микроскопа? Да, если масштаб нанесен корректно. Но скриншот может иметь искажения монитора. Лучше использовать встроенную камеру микроскопа. Она калибруется вместе с оптикой. Это точнее. Скриншот допустим для внутренних отчетов, но для внешних — лучше прямое сохранение из ПО.

Как часто проверять калибровку масштабной линейки? Рекомендуется перед каждой серией измерений. Или хотя бы раз в смену. Это быстро. Положил меру, посмотрел, совпадает ли линейка. Если нет — калибруй. Это занимает 5 минут. Но спасает от часов работы впустую. Проще проверить сразу, чем переделывать отчет потом.

Где купить образцовые меры длины? У специализированных поставщиков метрологического оборудования. Они должны иметь сертификат. Без сертификата мера — просто кусок стекла. Проверяйте сопроводительные документы. Цена меры — от 5 до 20 тысяч рублей. В зависимости от класса точности. Для ГОСТ 25536 нужен класс не ниже 2-го.

Что делать, если поставщик прислал фото без масштаба? Требуйте переоформления. Не принимайте такие отчеты. Это нарушение договора, если там прописан ГОСТ. Если не прописан — все равно требуйте. Иначе вы не сможете использовать результат. Фото без масштаба — иллюстрация, а не доказательство. Не путайте эти понятия.

Заключение и рекомендации

ГОСТ 25536-82 — это фундамент металлографического контроля. Без него нет точности. Нет точности — нет качества. Внедрение стандарта требует затрат. На оборудование, поверку, обучение. Но эти затраты необходимы. Они обеспечивают доверие к вашим результатам. В металловедении доверие — главный актив. Если вам не верят, ваши протоколы ничего не стоят.

Не экономьте на оформлении. Масштабная линейка — это знак качества работы лаборатории. Она показывает, что вы соблюдаете правила. Что вы профессионалы. Клиенты это ценят. Они готовы платить больше за гарантированный результат. Поэтому соблюдение ГОСТ 25536-82 — это не только требование, но и конкурентное преимущество. Используйте это.

В конечном счете, надежность продукции начинается с микроструктуры. А микроструктура начинается с правильного масштаба. Помните об этом. Планируйте бюджет, обучайте людей, проверяйте оборудование. И тогда ваши отчеты будут работать на вас. А не против вас. В конечном счете, защита финансовых интересов предприятия начинается именно здесь, в лаборатории.
